在家用空調技術不斷迭代的今天，旋智憑借強大的芯片研發與系統集成能力，推出了一套完整的家用分體空調電控設計方案。這套方案從硬件到軟件，從基礎功能到智能升級，全方位提升空調的性能與用戶體驗，讓每一次調溫都成為舒適享受。

01內外機功能

室內機：小空間里的大舒適

基礎功能全覆蓋：精準控制制冷系統回路，實時檢測并調節溫度；支持內風機風量多級調節，搭配上下、左右擺風設計，讓涼意（暖意）均勻送達房間每個角落。同時，內置 PM2.5 凈化功能，時刻守護室內空氣質量，LED 燈清晰顯示運行狀態，蜂鳴器則通過提示音反饋操作結果，配合遙控器輕松實現遠程操控。

智能功能再升級：接入 Wi-Fi 后，可通過手機 APP 遠程控制空調開關、調節模式；智能傳感器能感知環境情景，自動適配最佳運行狀態；更支持 AI 語音交互，解放雙手，一聲指令即可完成操作。

室外機：強勁核心，高效穩定

基礎性能有保障：搭載變頻壓縮機驅動技術，配合外風機變頻驅動，實現高效制冷制熱；交流電網輸入 PFC 控制優化電能利用，膨脹閥、四通閥精準調控冷媒循環，多重溫度檢測確保運行安全。

AI 技術提能效：采用 AI 壓縮機 NVH 控制，有效降低噪音與振動；通過 AI 能效優化算法，持續提升空調運行效率；更有基于狀態的壓縮機 / 風機監測功能，提前預警潛在故障，延長設備壽命。

02硬件參考設計

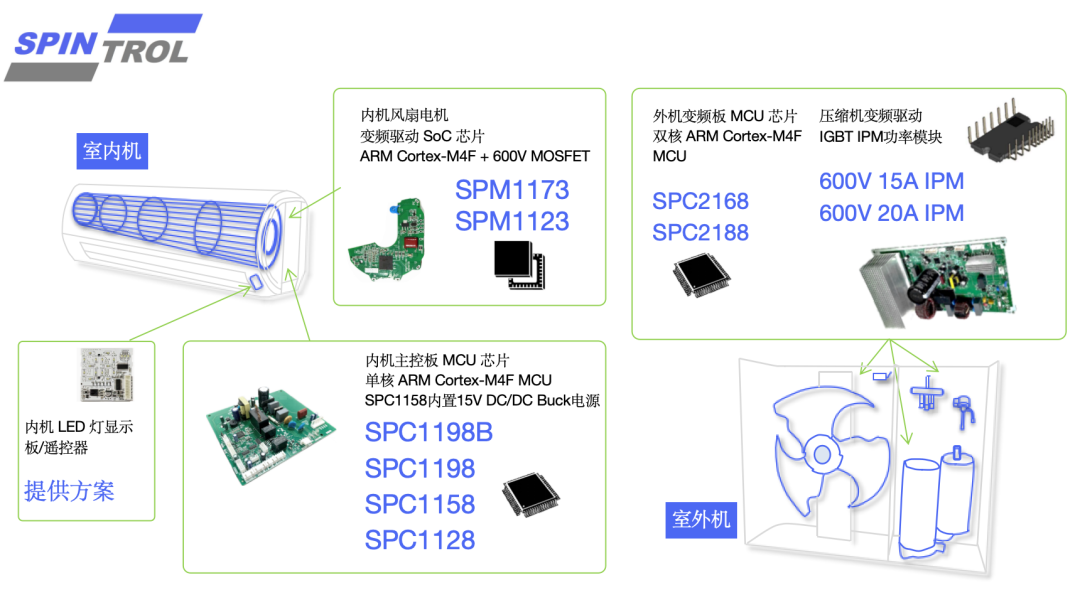

1 . 旋智芯片產品在家用分體空調上的應用

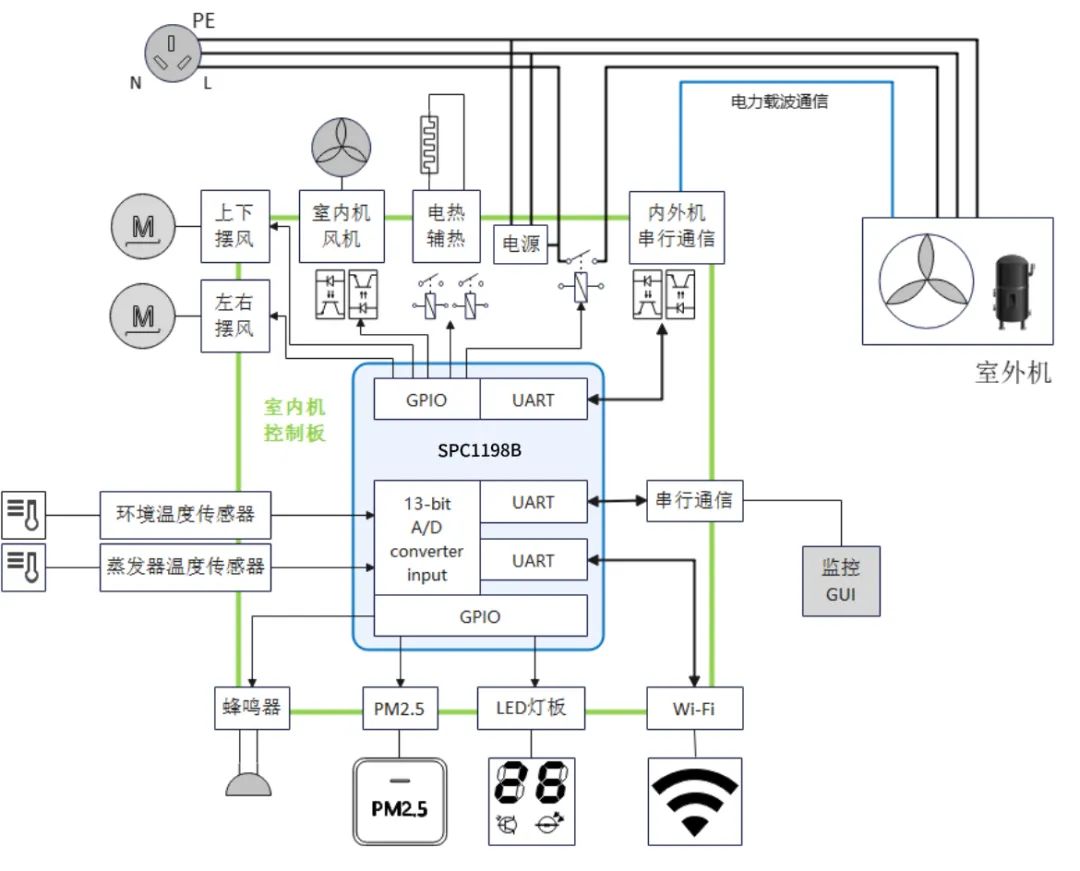

2 . 內機控制板參考設計

處理器芯片：SPC1198B

主頻 125MHz 的 ARM Cortex-M4 with FPU

該內機控制板集成功能包括：溫度顯示控制、紅外接收、感光檢測、蜂鳴器、WIFI接口、PM2.5凈化、溫度采樣接、擺風電機控制、內風機控制、電輔熱發熱絲控制、載波通信電路、220V電源

電源規格：輸入電壓范圍 單相AC 165~275V

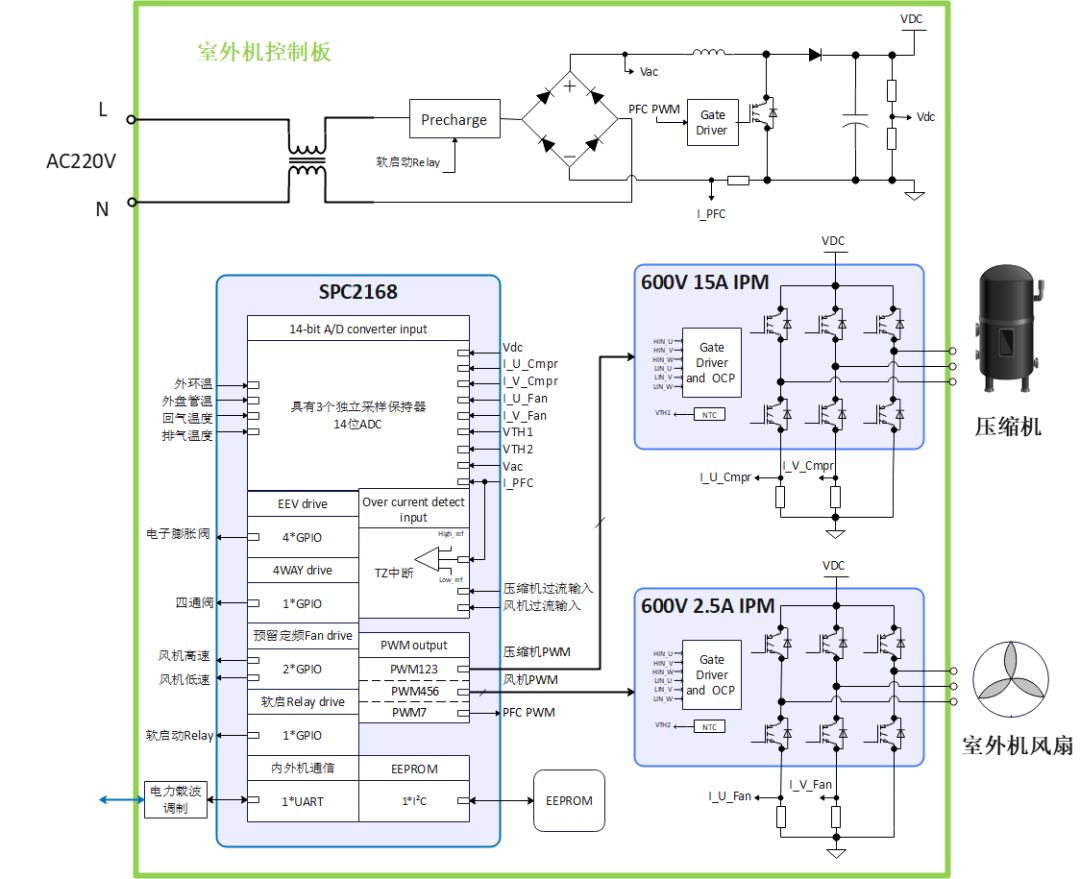

3 . 外機控制板參考設計

處理器芯片：SPC2168

雙核 200MHz 主頻的 ARM Cortex-M4 with FPU

該外機控制板集成功能包括：PFC控制、壓縮機控制、外風機控制、電子膨脹閥控制、多路溫度采樣、四通閥控制、電力載波通信等

功率規格：

輸入電壓范圍 單相AC 165~275V

最大功率1800W

可適配1.5匹外機

03典型芯片產品推薦

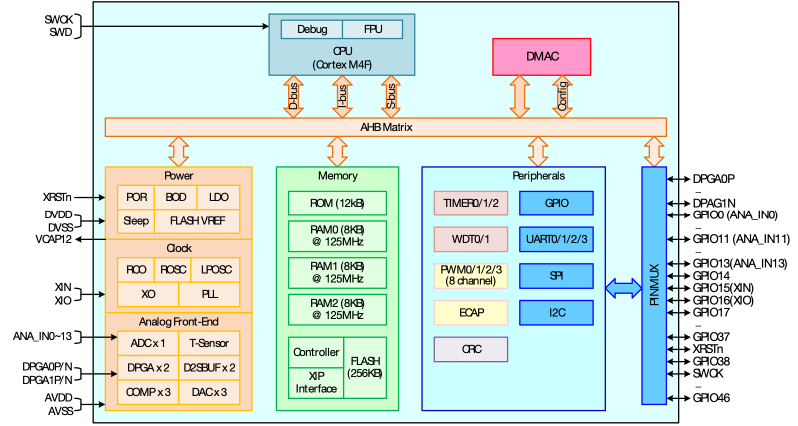

1 . 室內機主控MCU：

SPC1198B——高性價比空調主控芯片

125MHz 32位ARM Cortex-M4F內核

256kB Flash, 24kB RAM

14-Channel, 13-bit ADC，250ns 轉換時間

2 x 差分可編程增益放大器（DPGA）

3 x 模擬比較器（COMP）

47 x GPIO

4 x UART，1 x SPI，1 x I2C

1 x CRC，64位唯一識別號

LQFP48 (7 x 7 x 1.4 mm3，0.5mm pin間距)

LQFP64 (10 x 10 x 1.4 mm3，0.5mm pin間距)

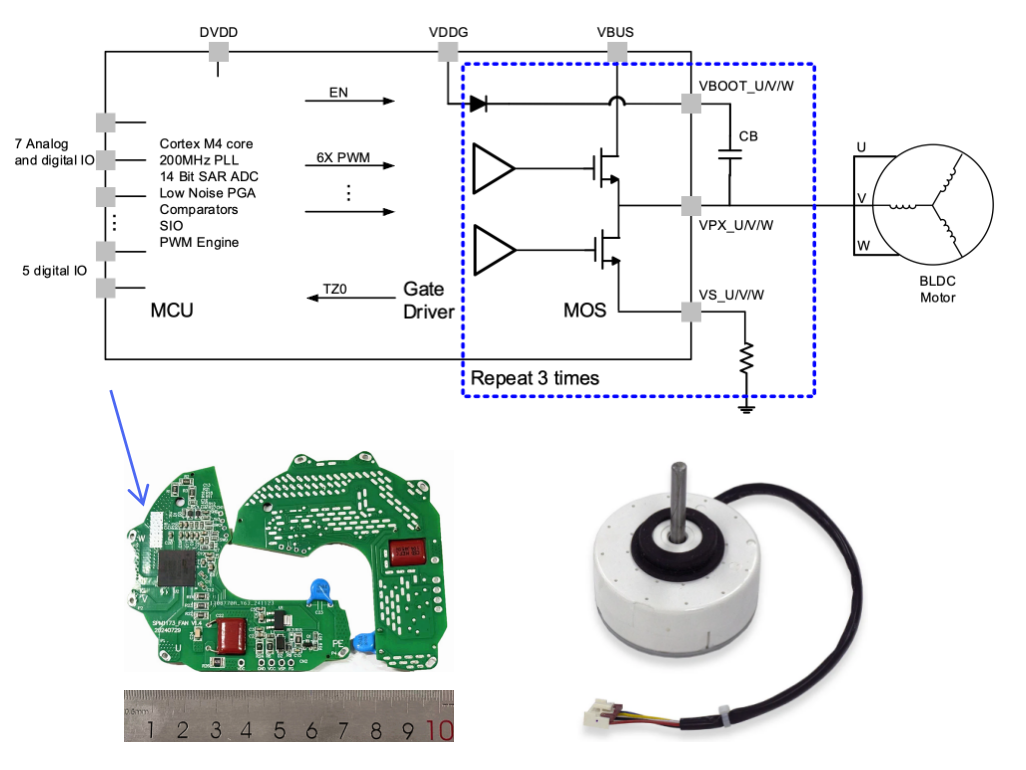

2 . 內風機 MOSFET 全集成 SoC 驅動芯片：

SPM1173/1123——集成 6 個 600V 2A MOSFET 功率管的 SoC 芯片

125MHz 32位ARM Cortex-M4F內核

128kB Flash, 16kB RAM

12-Channel, 13-bit ADC，200ns 轉換時間

3 x 可編程增益放大器（PGA）

10 x 模擬比較器（COMP）

12 x GPIO

UART x 1, SPI x 1, I2C x 1, SIO x 1

CRC x 1, AES x 1 ，64位唯一識別號

QFN39 (12 x 12 mm)

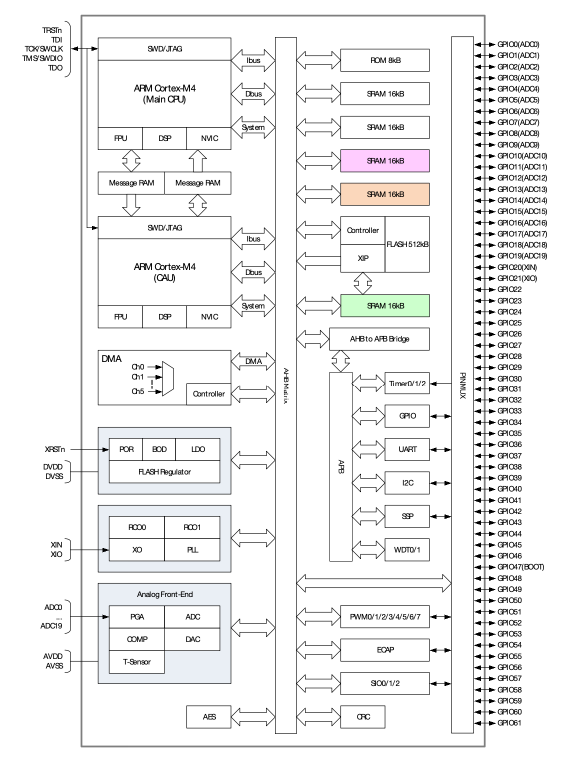

3 . 室外機控制 MCU：

SPC2168——雙核，高性能電機變頻控制芯片

200MHz Dual-Core ARM 32位Cortex-M4 CPU

512kB Flash, 80kB RAM

20-Channel, 14-bit ADC，140ns 轉換時間，3路采樣保持電路

6-Channel DMA 控制器

6 x 可編程增益放大器（PGA）

16 x 模擬比較器（COMP）

16 x PWM 輸出通道

61 x GPIO

4 x 32位脈沖捕獲（ECAP）

UART x 4, SPI x 4, I2C x 4, SIO x 3

CRC x 1, AES x 1 ，64位唯一識別號

LQFP64L (10 x 10 mm)

LQFP80L (12 x 12 mm)

04家用分體空調電控軟件、系統方案

1 . SPC1198B——完整的軟件支持方案：空調系統及主控軟件功能

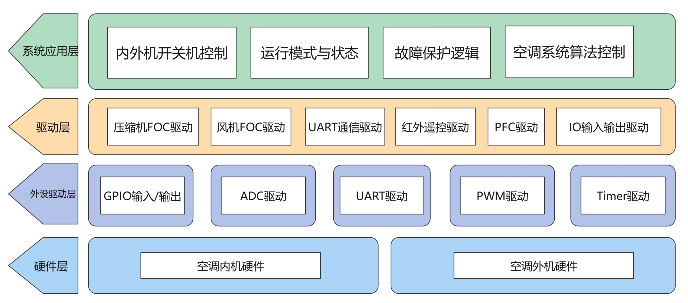

空調系統軟件架構

空調系統控制軟件主要功能

2 . SPC2168——先進的 MBD 設計方式

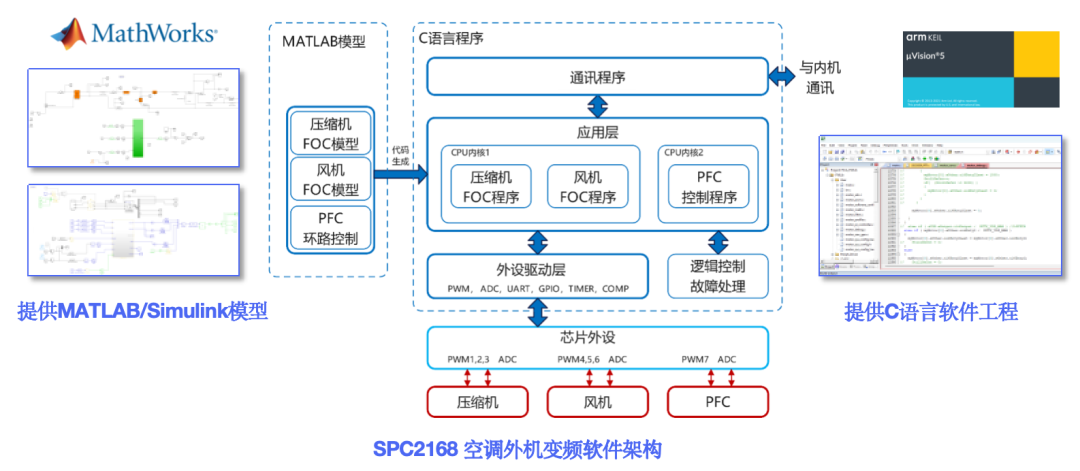

外機變頻控制軟件

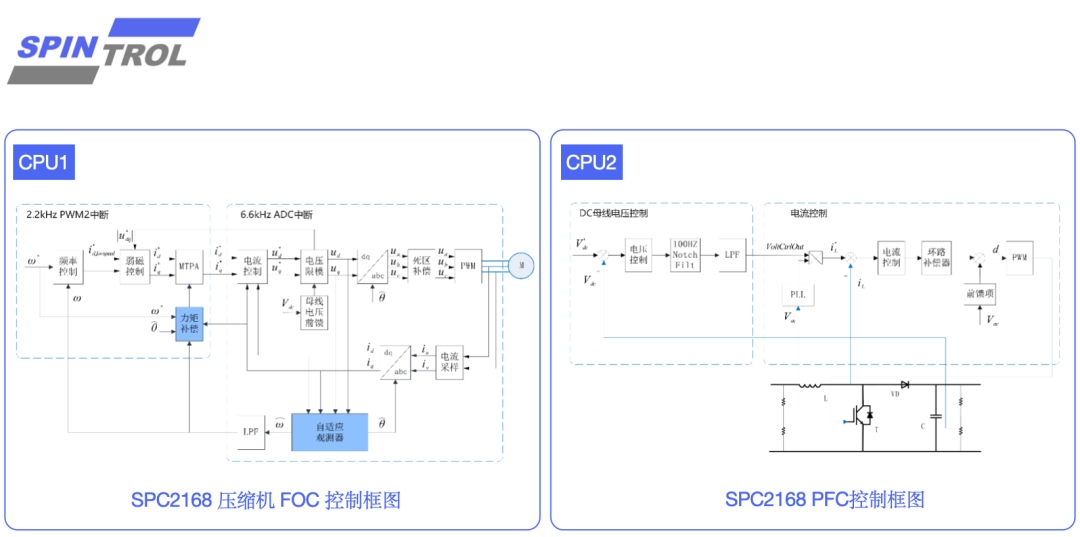

外機變頻壓縮機、風機 FOC 控制、PFC電路控制框圖

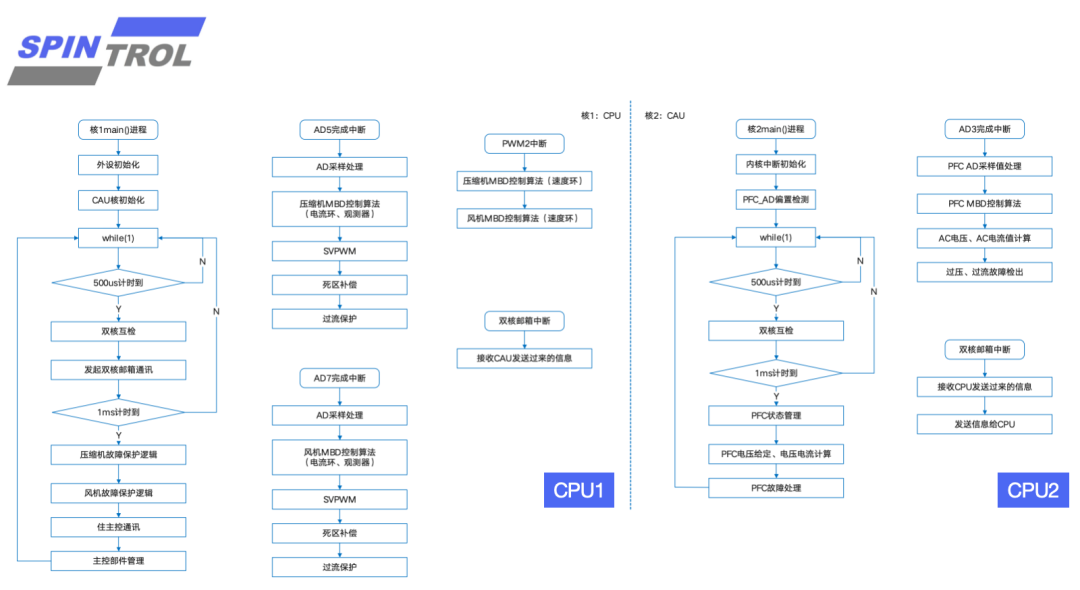

SPC2168外機變頻板軟件流程圖

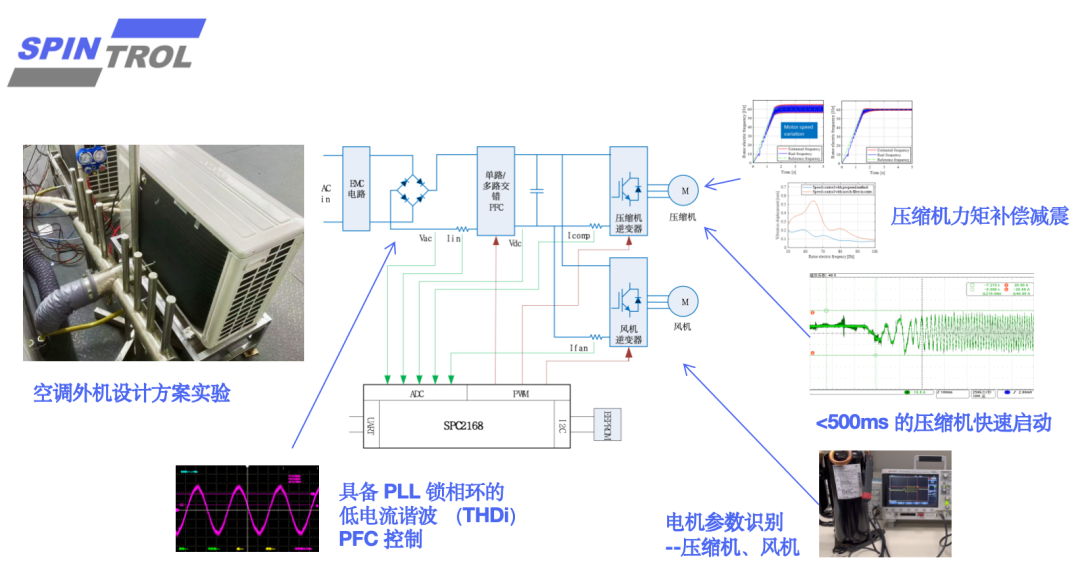

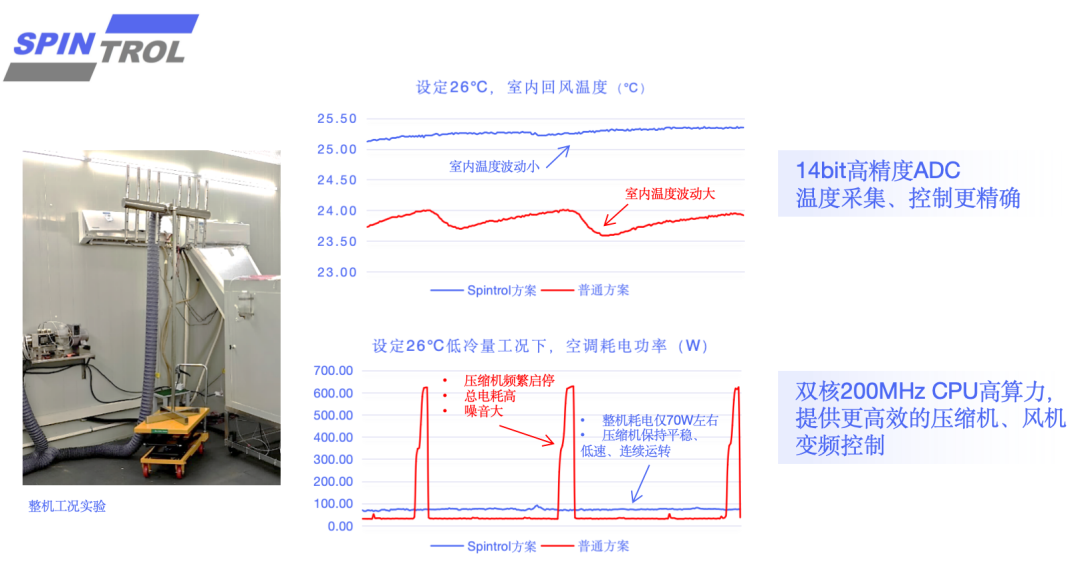

3 . 優秀的空調外機控制性能

4 . 提升空調能效比、舒適性

旋智家用分體空調電控方案，以芯片技術為核心，以智能算法為支撐，從功能到性能全面升級，為用戶帶來更舒適、更節能、更智能的空調使用體驗。
