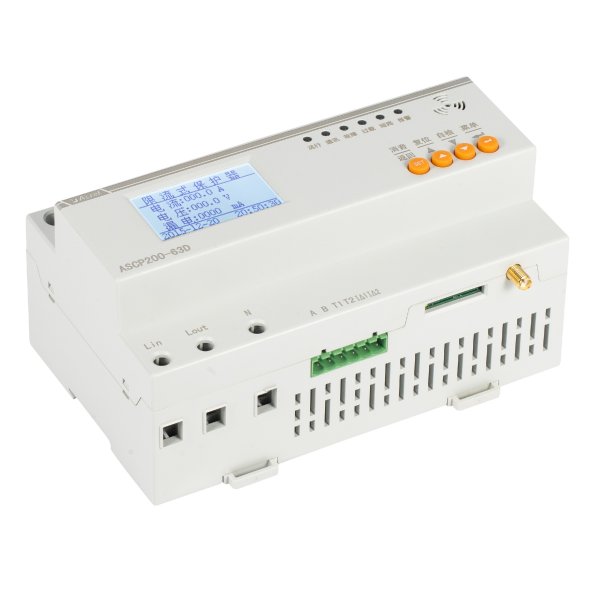

產品簡介
ASCP200-63D電氣防火限流式保護器是單相限流式保護器，***大額定電流為63A。可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

詳細信息 程瑜 18702112087

功能特點：

■短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。 ■過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3~60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。 ■表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。 ■過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。 ■配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。 ■漏電流監測功能。當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。 ■保護器具有1路RS485接口，1路無線通訊，支持4G或者NB-IoT?？梢詫?shù)據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全用電管理云平臺，或第三方監控軟件或平臺。 技術參數：

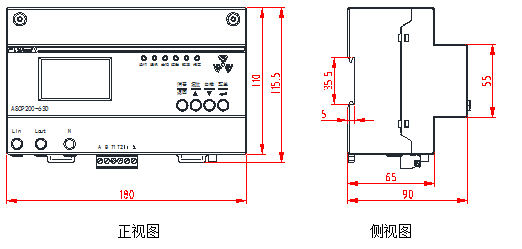

外形尺寸：

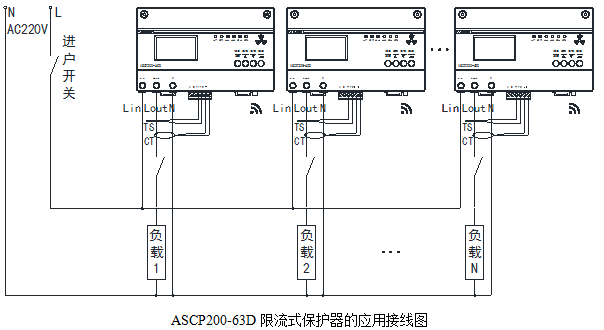

安裝方法： ASCP200-63D限流式保護器采用35mm標準導軌安裝，導軌可以安裝在墻面上，也可安裝固定于具有良 好通風散熱條件的配電箱內部，安裝時注意保護器上方和下方預留部分空間。 接線方法: ASCP200-63D限流式保護器的接線端子如下圖所示。在儀表中，左側底部端子為強電接線端子，Lin為單相交流220V的L線（火線）進線端子， Lout為單相交流220V的L線（火線）出線端子，N為零線接線端子。保護器的進出線應根據保護器（或其前端斷路器）額定電流選擇合適的線徑。 儀表底部中間插拔端子為弱電信號接入端子，A、B為RS485通訊端子，推薦采用1~1.5mm2的屏蔽雙絞線連接。T1、T2為一路溫度傳感器信號輸入端子，I△1、I△2端子為一路漏電流互感器信號輸入端子。（注：通訊信號端子接入需要區分A、B；溫度輸入和漏電流輸入信號端子接入不需要區分極性）

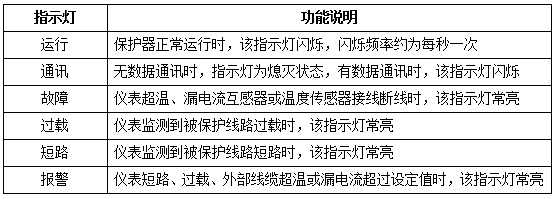

1）將導線從進戶斷路器的下端，連接到保護器進線端的Lin端子上，接線要插緊壓實，確?？煽窟B接，防止松動和脫落。 2 2 2）再用同樣的導線從保護器出線端的Lout引出，連接到后端斷路器或負載，N線從零排引入或者單獨引入，圖示為從零排引入。 3 3 3）若需要測量線路漏電流，則要將被監測線路的零線和火線同時穿過選用的漏電流互感器，然后將互感器的二次線連接到保護器的漏電信號輸入端子上。 4 4 4）若需要監測線纜的溫度，則需將配套的溫度傳感器的探頭緊貼被監測線纜上并固定好，然后將溫度傳感器信號線連接到保護器的溫度信號輸入端子上，建議使用扎帶將溫度探頭綁在接近出線端子的火線上。 5 5）若需要用保護器的RS485接口組網連接至上位機平臺，推薦采用2×1.5mm2的屏蔽雙絞線將各保護器的RS485接口的A端子和B端子以手拉手的方式連接起來，***后連接到上位機或串口服務器的通訊接口上。 LED指示說明：

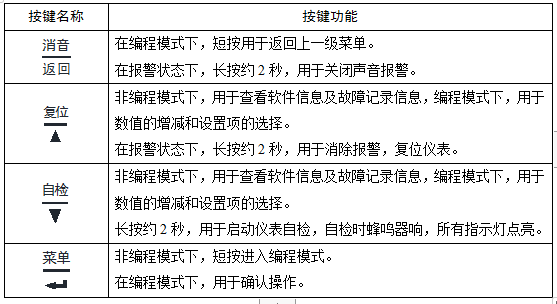

按鍵功能說明：
