TPS92541-Q1器件包含一個同步升壓控制器和一個單片同步降壓LED驅動器，具有4.5V至65V寬工作降壓輸入電壓范圍。

同步BOOST控制器實現峰值電流模式控制器，以恒壓模式運行。Boost 可以編程為作為雙相或與其他 TPS92541-Q1 器件一起運行的三相。輸出電壓可以使用可編程的8位DAC進行編程。BOOST 控制器采用可編程調頻技術，可降低 EMI。
*附件：tps92541-q1.pdf

單片同步降壓實現自適應導通時間平均電流模式控制，設計用于產生恒壓 （CV） 或恒流 （CC） 輸出。在CC模式下，BUCK與分流FET調光技術和基于LED矩陣管理器的動態光束前照燈兼容。在 CV 模式下，自適應導通時間控制可實現具有快速瞬態響應的高帶寬作。自適應導通時間控制提供近乎恒定的開關頻率，可在 100kHz 和 1.0MHz 之間設置。電感電流檢測和閉環反饋可在較寬的輸入電壓、輸出電壓和環境溫度范圍內實現優于 ±4% 的精度。在CC模式下，BUCK可以使用模擬或PWM調光技術獨立調制LED電流。

TPS92541-Q1 包括一個內部振蕩器。UART 串行接口與 TPS9266x 和 TPS9254x 器件兼容。內部EEPROM可以存儲系統默認值以及校準和照明模塊數據。七個可配置的 MPIO 和 DIO 可以設置為數字輸入或輸出，或 ADC 輸入，用于具有系統溫度補償、LED 分檔和編碼等應用。

TPS92541-Q1 采用 7.0mm × 7.0mm 熱增強型 48 引腳 HTQFP 封裝，帶有頂部暴露焊盤。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 1 級：–40°C 至 125°C 環境工作溫度
  • 設備 HBM 分類等級 H1C
  • 設備 CDM 分類級別 C5
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 4.5V 至 65V 寬輸入電壓范圍
• 帶集成開關的同步降壓
• 可配置的恒壓 （CV） 和恒流 （CC）作
  • 高達 2A 的連續輸出電流，精度為 4%
  • 4% 調節精度（電壓和電流模式）
• 同步 BOOST 控制器
  • 可編程輸出電壓高達 65V
• 用于EMI緩解的BOOST和BUCK擴頻
• 降壓開關熱保護
• UART串行通信
  • 用于系統時鐘的內部振蕩器
  • LMM 兼容
• 內部EEPROM
  • 默認設置
  • 客戶校準數據

參數

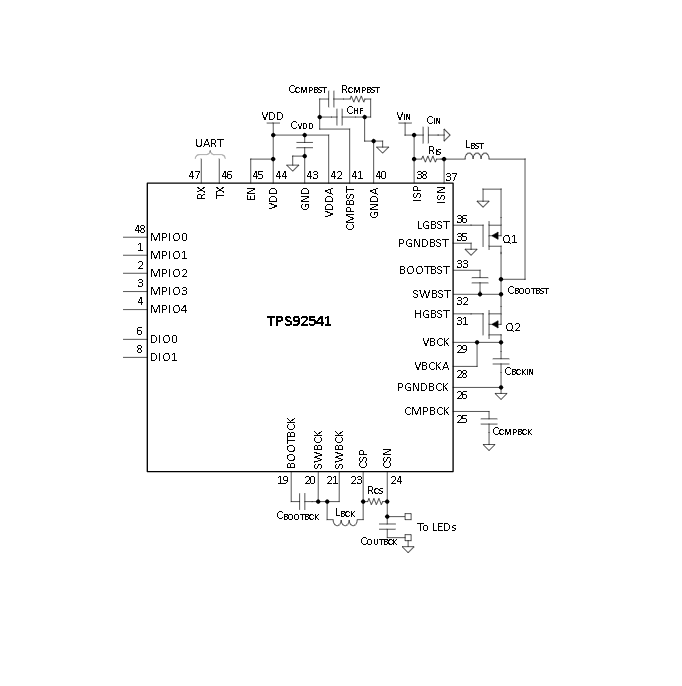

方框圖

1. ?產品概述?

• 型號：TPS92541-Q1
• 類型：65V汽車級同步升壓控制器+2A同步降壓CC/CV轉換器
• 封裝：48引腳HTQFP（7mm×7mm帶散熱焊盤）

2. ?關鍵特性?

• 符合AEC-Q100 Grade 1汽車認證（-40°C至125°C）
• 寬輸入電壓范圍：4.5V-65V
• 同步降壓特性：
  ? 集成MOSFET
  ? 恒壓(CV)/恒流(CC)可配置
  ? 輸出電流精度±4%（最大2A）
• 同步升壓特性：
  ? 可編程輸出電壓（最高65V）
  ? 支持多相并聯工作
• EMI抑制技術：擴頻調制
• 通信接口：UART（兼容TPS9266x系列）
• 內置EEPROM存儲配置參數

3. ?典型應用?

• 汽車前照燈系統
• 自適應LED驅動模塊

4. ?功能描述?

• 升壓控制器采用峰值電流模式控制
• 降壓轉換器采用自適應導通時間平均電流控制
• 支持模擬/PWM調光技術
• 7個多功能IO口（可配置為ADC輸入或數字IO）

5. ?封裝信息?

• 48引腳HTQFP封裝（PKD）
• 頂部裸露焊盤增強散熱
• 符合RoHS標準
• MSL3級濕度敏感等級
