描述

TPS62152C-Q1器件是一款易于使用的同步降壓DC-DC轉換器，針對具有高功率密度的應用進行了優化。典型值為2.5 MHz的高開關頻率允許使用小型電感器，并通過使用DCS-Control?拓撲結構提供快速瞬態響應和高輸出電壓精度。

具有寬工作輸入電壓該器件的工作電壓范圍為3至17 V，非常適合采用中間總線電源軌供電的系統。該器件在0.9 V至6 V輸出電壓（100％占空比模式）下支持高達1A的連續輸出電流。

輸出電壓啟動斜坡由軟啟動引腳控制，允許運行既可以是獨立電源，也可以是跟蹤配置。通過配置使能和漏極開路電源就緒引腳，也可以進行電源排序。

在省電模式下，器件從V _IN 顯示約17μA的靜態電流。省電模式可在負載較小時自動無縫輸入，在整個負載范圍內保持高效率。在關斷模式下，器件關閉，關斷電流消耗小于2μA。該器件采用16引腳VQFN封裝，尺寸為3×3 mm（RGT）。

特性

• DCS-Control?拓撲結構
• 符合汽車應用要求
• 符合AEC-Q100標準結果如下：
  • 器件溫度等級：-40°C至125°C工作結溫范圍
  • 器件HBM ESD分類等級2
  • 器件CDM ESD分類等級C4B
• 輸入電壓范圍：3至17V
• 可調輸出電壓0.9至6V
• 引腳可選輸出電壓（標稱值，+ 5％）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流17μA（典型值）
• 可選擇工作頻率
• 電源良好輸出
• 100％占空比模式
• 短路保護
• 過溫保護
• 引腳與引腳兼容TPS62150A-Q1和TPS62130A-Q1
• 采用3×3 mm VQFN-16封裝
• 使用TPS62152C-Q1和WEBENCH創建定制設計^? Power Des igner

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

? Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Iout (Max) (A) Regulated outputs (#) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Iq (Typ) (mA) Features Control mode Duty cycle (Max) (%) Operating temperature range (C) Rating Package Group Type Package size: mm2:W x L (PKG) ? TPS62152C-Q1 TPS62160-Q1 3 ? ? 3 ? ? 17 ? ? 17 ? ? 0.9 ? ? 0.9 ? ? 6.3 ? ? 6 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1250 ? ? 2250 ? ? 2500 ? ? 2250 ? ? 0.017 ? ? 0.017 ? ? Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification
Tracking
Voltage Margining ? ? Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification ? ? Constant on-time (COT)
DCS-Control ? ? Constant on-time (COT)
DCS-Control ? ? 100 ? ? 100 ? ? -40 to 125 ? ? -40 to 125 ? ? Automotive ? ? Automotive ? ? VQFN | 16 ? ? WSON | 8 ? ? Converter ? ? Converter ? ? 16VQFN: 9 mm2: 3 x 3 (VQFN | 16) ? ? See datasheet (WSON) ? ?

方框圖

•

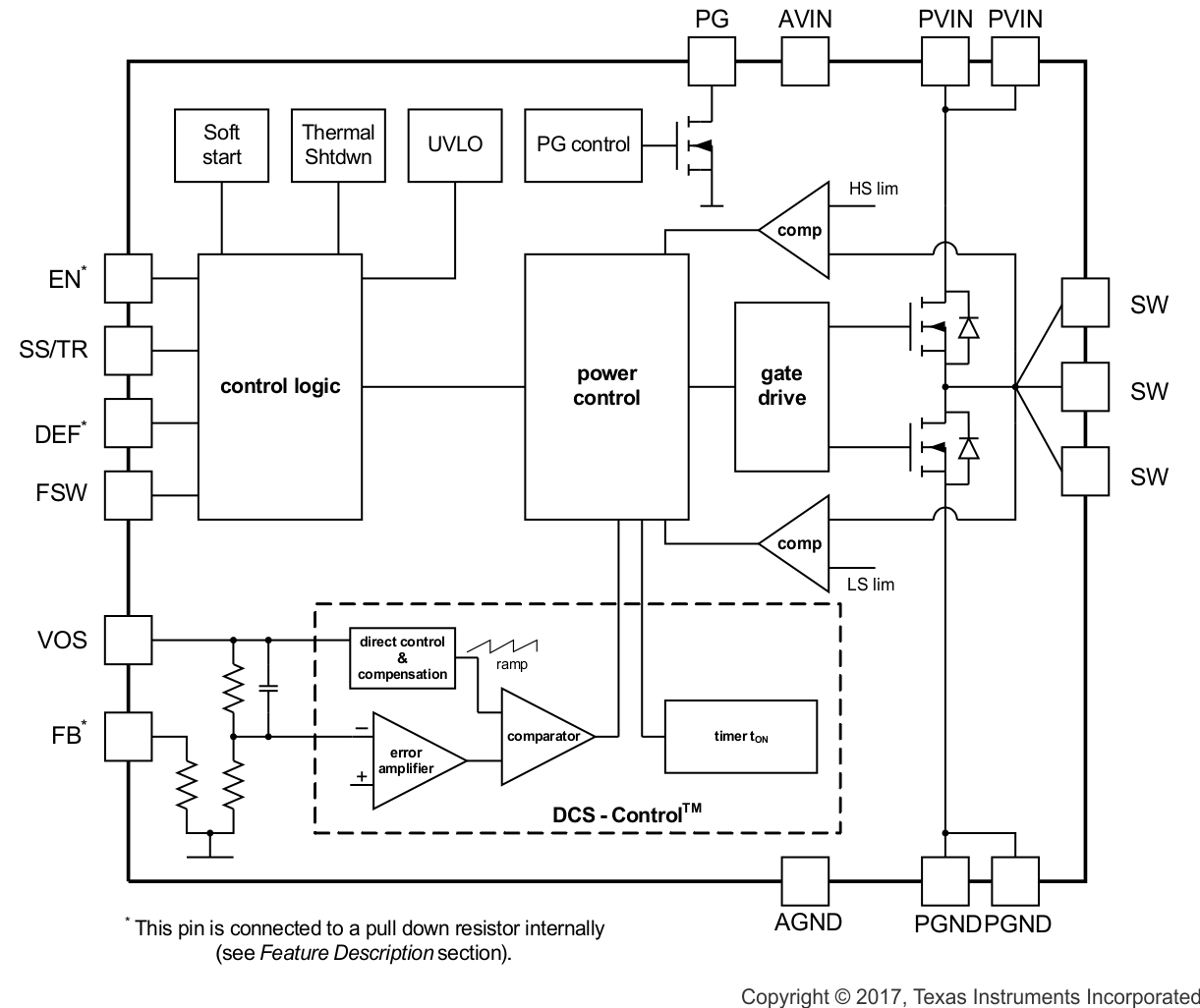

  TPS62152C-Q1 - 功能方框圖
