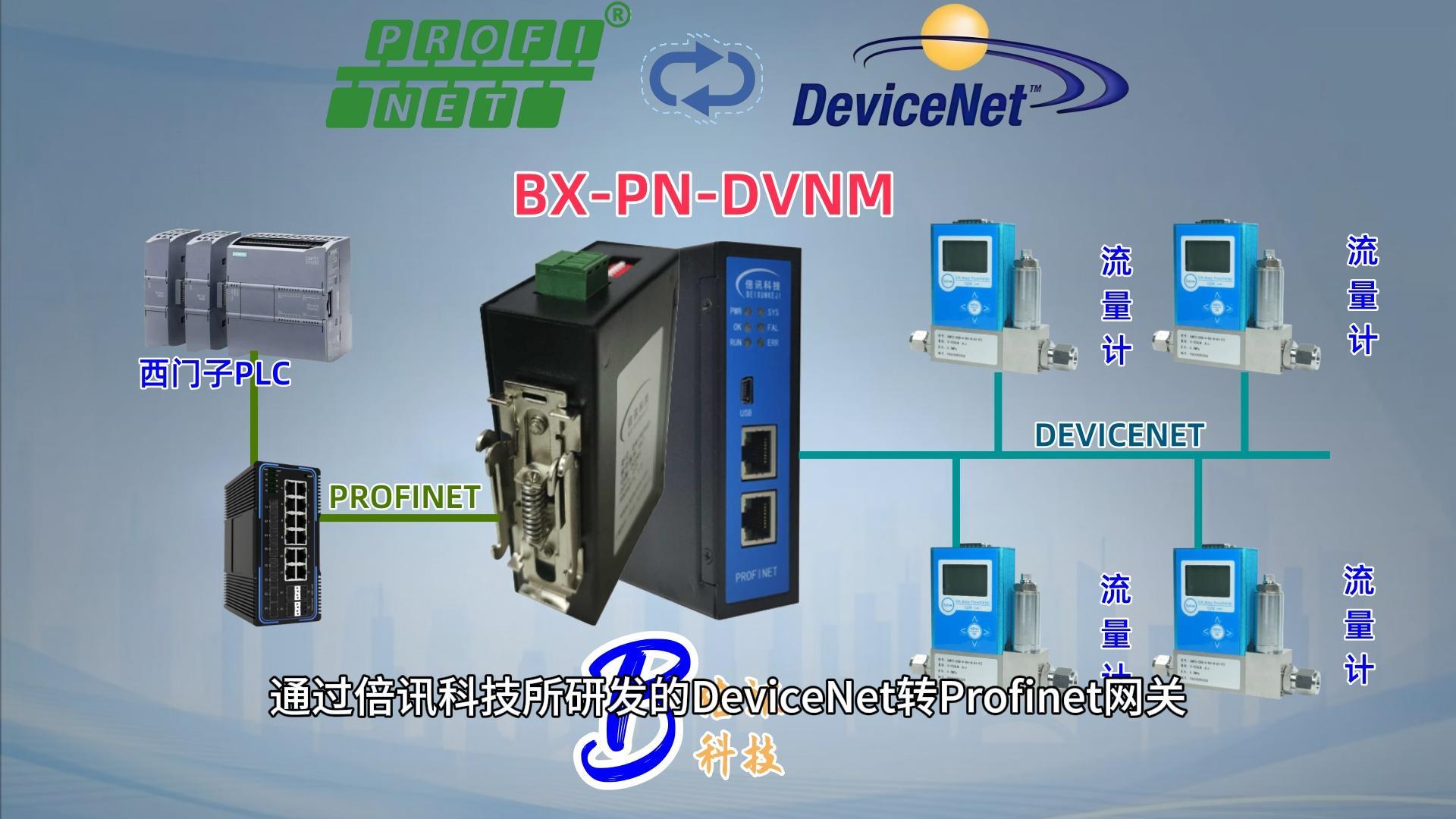

本案例聚焦于ModbusTCP主站可編程邏輯控制器（PLC），通過倍訊科技所研發的DeviceNet轉Profinet網關，達成與GM系列空氣流量計連接的配置過程，具體步驟如下。

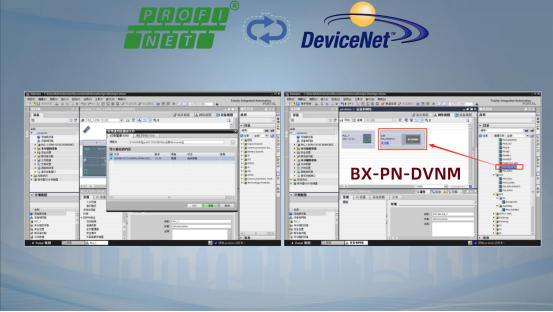

打開PLC組態軟件（博圖，STEP7）等,構建全新項目，并導入網關GSD文件，利用“選項-管理通用站描述文件”功能模塊，將PROFIENT轉DEVICENET網關的XML文件導入系統設備庫，并選定GSD文件所在文件夾。拖拽到網絡視圖中

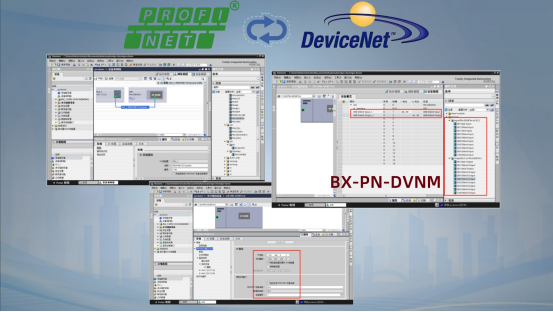

將PROFIENT轉DEVICENET網關與可編程邏輯控制器（PLC）進行連接，設定分配給網關的設備名稱及IP地址，分配數據傳輸長度與輸入/輸出（I/O）地址。完成配置后，將組態下載至可編程邏輯控制器（PLC）。

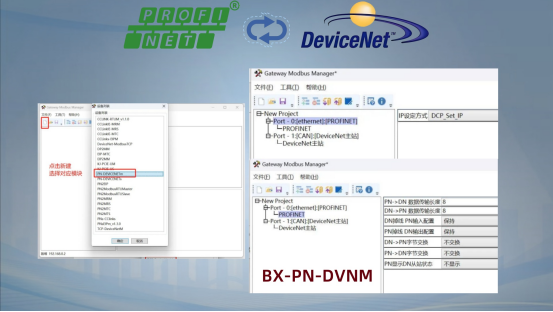

配置流程：開啟網關配置軟件“GatewayConfigurationStudio”，創建新項目并選取PN-DevicenetM。網關的設備名稱與IP地址由主站軟件予以分配，設定網關于Profinet一側的輸入輸出數據長度，以及掉線后的數據處理模式。

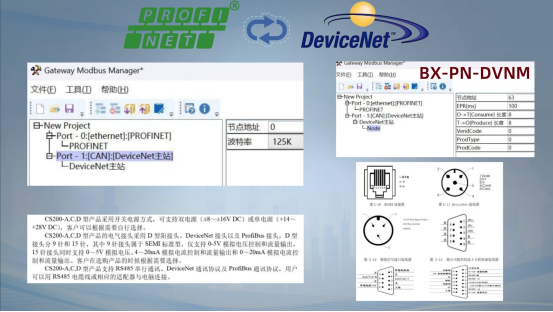

在進行PROFIENT轉DEVICENET網關設置時，需將其DeviceNet波特率調整為與從站一致。隨后添加Node從站，可通過開啟從站EDS文件或運用第三方軟件讀取DeviceNet參數，把所獲取的對應參數填入右側表格（此類參數一般可從官方網站查詢或向客服問詢）。參考流量計手冊，對從站流量計開展配置工作，可利用專用接線并結合軟件對其內部參數進行設置。完成從站與網關的正確接線后，依據圖中定義對引腳進行嚴格檢查。至此，流量計從站配置完畢。

配置閥島參數，設置站地址和調整波特率，確保設備標識唯一和數據傳輸穩定。核對參數無誤后，按既定方式連接設備，確保線路準確。連接后，重新上電使配置生效，設備通電后即可正常工作，實現高效通訊。
