在化工管道流量監測系統中，渦街流量計作為常用的流量測量設備，廣泛采用ModbusRTU協議（RS485總線）輸出流量、溫度等參數。而現代工業控制系統多基于Profinet工業以太網構建，兩者存在協議異構性。本方案通過ModbusRTU-Profinet協議轉換網關，實現西門子S7-1200PLC對橫河DY050渦街流量計的溫度數據采集，解決傳統串行總線與工業以太網的互聯問題，適用于石油、化工、水處理等流程工業的溫度監測場景。

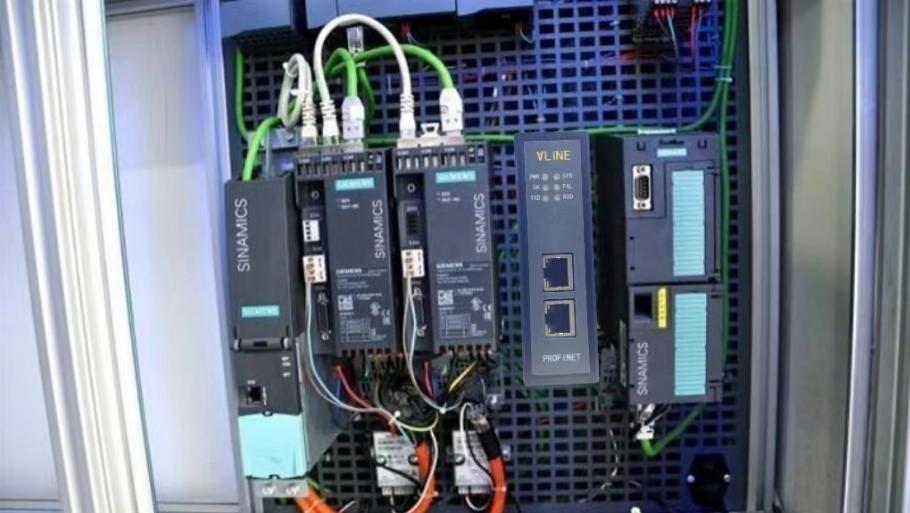

ModbusRTU轉Profinet網關配置的關鍵步驟：硬件選型與參數匹配

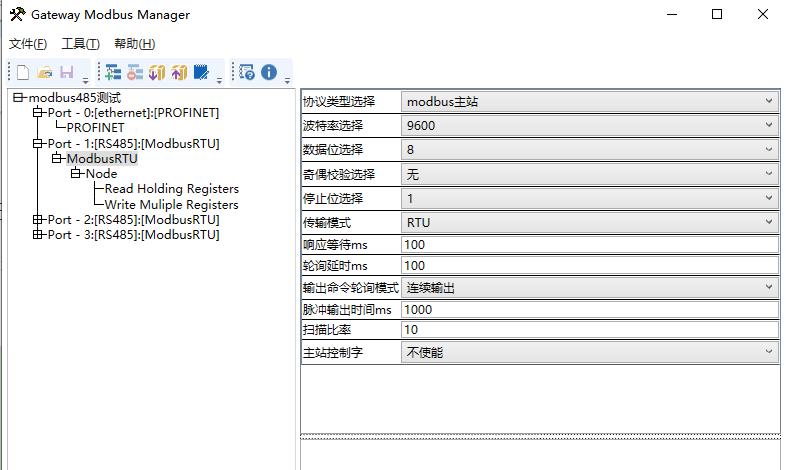

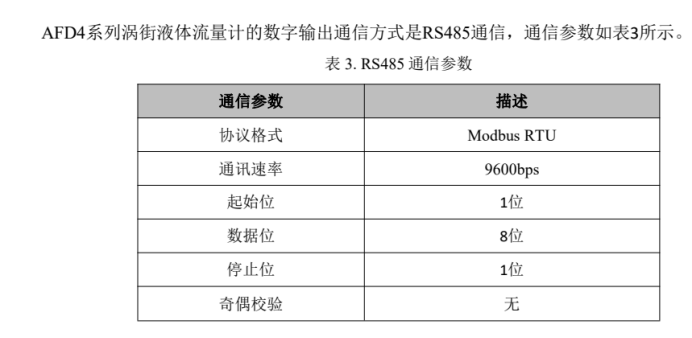

選擇支持ModbusRTU轉Profinet網關（如穩聯技術WL-ABC3010），確認其Modbus端支持RTU模式。需特別注意：流量計的波特率、數據位、校驗位必須與網關設置完全一致。

如，若流量計使用偶校驗，則數據位應設為9（8位數據+1位校驗），否則會導致通信中斷。

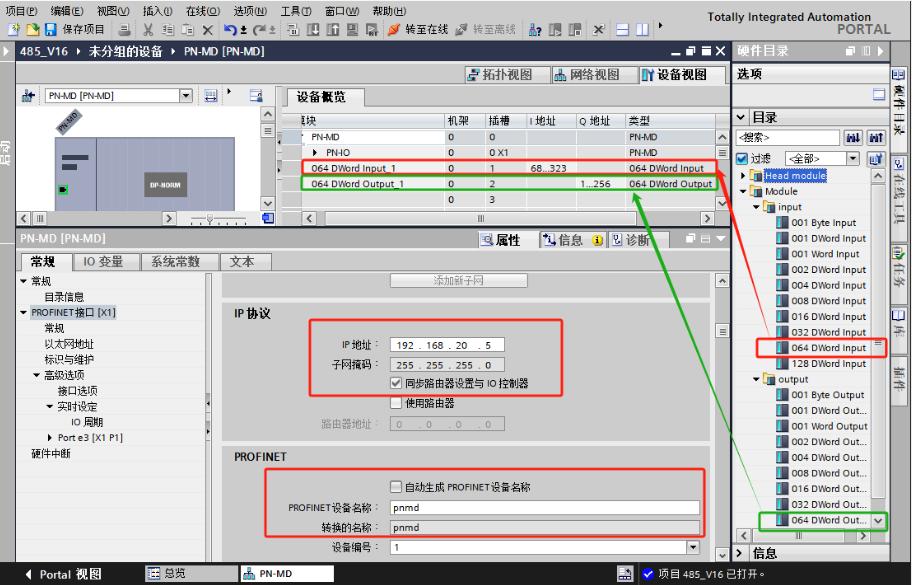

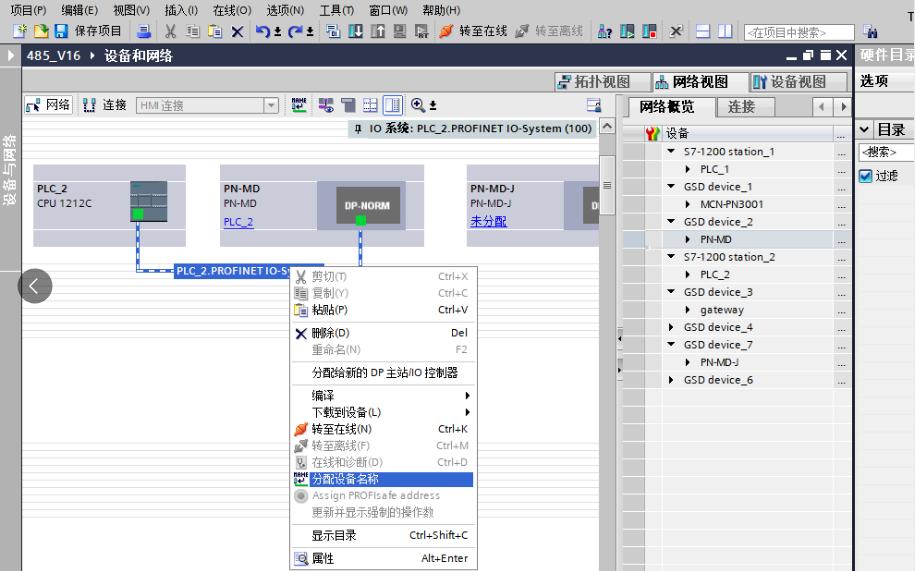

ModbusRTU轉Profinet網關與PLC的IP是否處于同一網段

場景化應用案例：四臺流量計的智慧互聯。某化工廠需監控4條管道中高溫導熱油的流量與溫度。通過部署LUGB型溫壓補償渦街流量計，其ModbusRTU接口輸出包含：

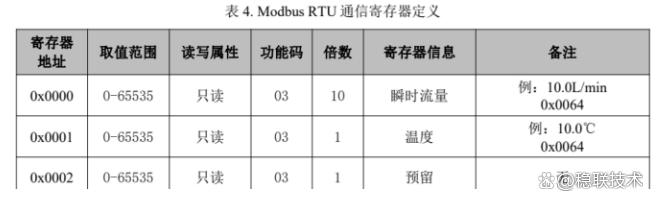

溫度值（寄存器40001）

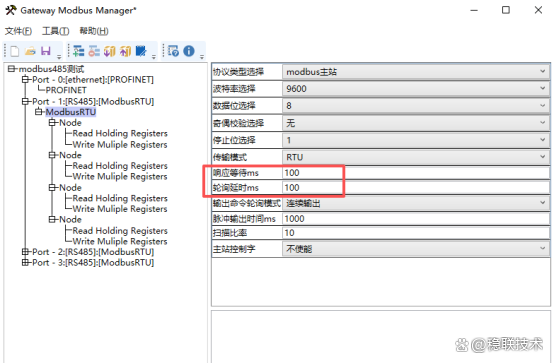

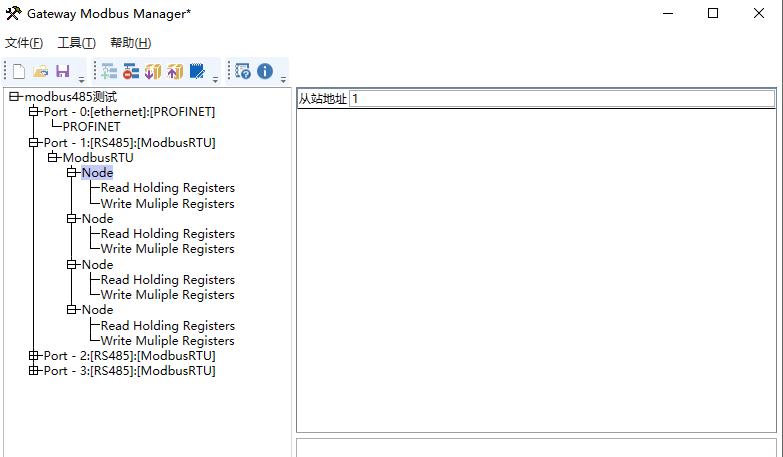

工程師使用一臺ModbusRTU轉Profinet網關，將4臺流量計作為從站接入，在網關配置軟件中為每臺設備劃分獨立數據塊。PLC通過Profinet周期讀取溫度數據，結合流量值進行動態粘度補償計算，最終實現能耗優化。該項目實施后，數據采集延遲從原來的500ms降至10ms以內，故障定位時間縮短70%。

本方案通過協議轉換網關成功解決了渦街流量計溫度數據的跨協議采集問題，特別適合老舊設備的數字化改造項目。實際應用中，可根據介質特性調整流量計濾波系數，在測量響應速度與數據穩定性間取得平衡。
