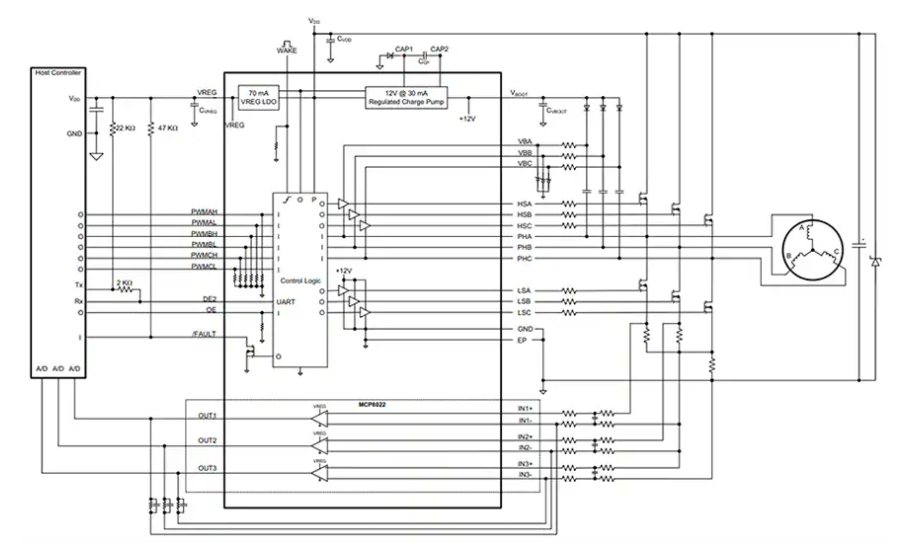

?三相驅動器與伺服電機的接線是一個精確且關鍵的過程，需要按照制造商提供的說明書和接線圖進行。以下是一般的接線步驟和注意事項：

一、接線前的準備

1. 確認驅動器類型：

●伺服驅動器的輸入電源可能包括單相AC100V、單相AC200V、單相/三相AC200V、三相AC200V等，具體類型可通過銘牌和端子臺確認。

2. 檢查設備外觀及配件：

●確保設備外觀完好，型號正確，配件齊全，以節省后續接線時間。

3. 斷開電源：

●在接線前務必?cái)嚅_電源，確保安全。

二、主回路接線

1. 電源接線：

●將伺服驅動器的電源輸入端子（通常是L1、L2、L3）連接到三相交流電源。

●確保電源電壓與驅動器額定電壓相匹配，以避免設備損壞。

2. 接地線：

●接地線要可靠接地，以減小電磁干擾和增加設備安全性。

三、電機接線

1. 動力線接線：

●將伺服電機的動力線（U、V、W）與驅動器的電機輸出端子對應連接。

●確保線端充分壓入線槽中，不要露出銅線。

2. 剎車線接線（如適用）：

●如果電機帶有剎車線，也需要正確接入驅動器的剎車接口。

四、編碼器接線

1. 編碼器反饋線：

●將電機上的編碼器反饋線連接到驅動器的編碼器接口（通常是CN2）。

●根據編碼器的類型（如增量式或絕對式），可能需要配置相應的參數或選擇正確的接線方式。

五、控制信號接線

1. 啟動、停止等控制信號：

●按照驅動器的接線圖，將啟動、停止、正轉、反轉、急停等控制信號連接到對應的控制輸入端。

2. 與PLC或控制器的連接：

●如果驅動器需要與PLC或控制器連接，應確保信號的類型（如模擬信號或數字信號）和電壓等級與驅動器兼容。

六、其他注意事項

1. 再生電阻接線（如適用）：

●當再生能量較大時，可能需要連接外部再生電阻。此時，應解除驅動器內部B2和B3的短接，并在B1和B2上連接外部的再生電阻。

2. 檢查接線：

●接線完成后，要對照接線圖和說明書進行仔細檢查，確保接線正確無誤。

3. 使用正確的線材：

●接線時要使用正確的線材，注意線的規格和長度，以減少信號衰減和干擾。

綜上所述，三相驅動器與伺服電機的接線需要仔細按照制造商提供的說明書和接線圖進行，確保每個步驟都正確無誤。在接線過程中，務必注意電源斷開、線材選擇、接線牢固等關鍵要素，以確保設備的安全性和可靠性。
