一、設備概述及用途

HJJF-300k無局放變頻電源輸出純凈正弦波，達到無局放要求，滿足電力變壓器局放放電、感應耐壓試驗過程中對背景條件要求； 可為變壓器測試提供試驗電源。

二、設備使用條件

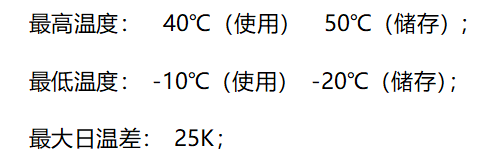

1、周圍空氣溫度

2、海拔高度 ：≤1000m；

3、環境相對濕度(在20℃時)： 95%；

4、使用地點： 戶內外；

5、無火災及爆炸危險，不含有腐蝕金屬和絕緣的氣體存在；

6、有一可靠接地點，接地電阻<0.5Ω；

7、安裝放置地點平坦，設備安裝傾斜度不大于5°；

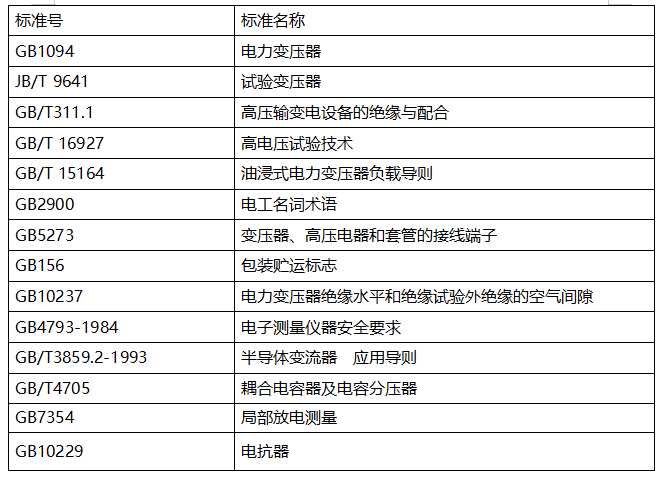

三、設備設計、制造、驗收執行標準

四、設備設計主要技術指標

HJJF-300K無局放變頻電源電性能參數

型號：HJJF-300K

容量：300kVA

輸入：三相三線+地線

電壓：380V ±10%

頻率：50/60Hz±5Hz

輸出：三相四線+地線 ，變壓器隔離輸出

電壓：0-1000V (L-L)

負載效應：≤±1% FS

電流：173.5A

頻率：45.0-300.0Hz 可調節

調節幅值：0.1Hz

頻率穩定度：≤±0.03%

總諧波含量：≤2%（阻性負載）

波形：正弦波

源電壓效應：≤±1% FS

負載效應：≤±1% FS

局放放電量：≤5PC

相位角：120°±1°

顯示：10吋彩色液晶LCD觸摸屏

相電壓：分辨率0.1V， 精度:±(0.5%讀數+(±0.2%量程)

頻率：分辨率0.1Hz，精度:±0.02%讀數

電流：分辨率0.1A，精度:±(0.5%讀數+(±0.5%量程)

功率：分辨率0.1KW，精度:±（0.5%讀數+(±0.5%量程)

效率：≥85％

空氣噪音：＜80dB (額定電壓下3米處)

控制：具有 電源 故障 輸出，指示燈及急停按鈕；

通訊：RS-485 (modbus rtu 協議) ＆ RJ-45網口 （modbus tcp 協議）

保護功能：過流、短路、過載、過熱等保護 保護裝置動作后發出報警信號，顯示故障信息

過載能力：120% 30S

抗電強度：輸入/輸出，對機殼：AC1500V/1min ,漏電流＜20mA

絕緣電阻：輸入對輸出及對機殼：≥20M (DC1000V)；輸出對外殼≥20M (DC500V)

使用環境溫度：-10℃～40℃，濕度:10%～90%（25℃，無凝露）海波高度≤2000m
