LP5866T是一款大電流、高性能的LED矩陣驅動器。該器件集成了 18 個恒流灌電流和 N 個 （N = 6/8/11） 開關 MOSFET，以支持 .該LP5866T集成了 6 個 MOSFET，用于多達 108 個 LED 點或 36 個 RGB LED。

該LP5866T支持模擬調光和PWM調光方法。對于模擬調光，每個 LED 點可以調節 256 級。對于 PWM 調光，集成的 8 位或 16 位可配置 PWM 發生器可實現平滑、無噪聲的調光控制。每個LED點也可以任意映射到8位組PWM中，共同實現調光控制。
*附件：lp5866t.pdf

LP5866T器件實現了完全可尋址的SRAM，以最大限度地減少數據流量。集成了重影消除電路，以消除上行和下行重影。該LP5866T還支持LED開路和短路檢測功能。1MHz（最大）I2C和12MHz（最大）SPI均提供LP5866T。

特性

• LED矩陣拓?fù)洌?
  • 18 個恒流吸收器，帶 6 個掃描開關，用于 108 個 LED 點
  • 可配置為 1 至 6 個掃描開關
• 工作電壓范圍：
  • VCC/VLED范圍：2.7V至5.5V
  • 邏輯引腳兼容 1.8V、3.3V 和 5V
• 18個高精度恒流灌電流：
  • 當VCC≥3.3V時，每個電流吸收100mA
  • 設備到設備錯誤：±5%
  • 通道間誤差：±5%
  • 相移，實現平衡瞬態功率
• 超低功耗：
  • 關斷模式：當EN = Low時，ICC ≤ 1μA
  • 待機模式：當 EN = 高電平和 CHIP_EN = 0 時 ICC ≤ 10μA（數據保留）
  • 有源模式：ICC = 5mA（典型值），通道電流 = 12.5mA
• 靈活的調光選項：
  • 每個 LED 點的單獨開/關控制
  • 模擬調光（電流增益控制）
    • 所有 LED 點的全局 7 級最大電流 （MC） 設置
    • 3組7位色流（CC）RGB設置
    • 每個 LED 點的單獨 8 位點電流 （DC） 設置
  • PWM調光，無噪音頻率
    • 全局 8 位 PWM 調光，適用于所有 LED 點
    • 3組可編程的8位PWM調光，用于LED點任意映射
    • 每個LED點的單獨8位或16位PWM調光
• 完全可尋址的 SRAM，可最大限度地減少數據流量
• 單獨的 LED 點開/短檢測
• 去重影和低亮度補償
• 接口選項：
  • 1MHz （最大值） I2C接口，當IFS = Low時
  • 12MHz （最大值）SPI接口，當IFS = 高電平時

參數

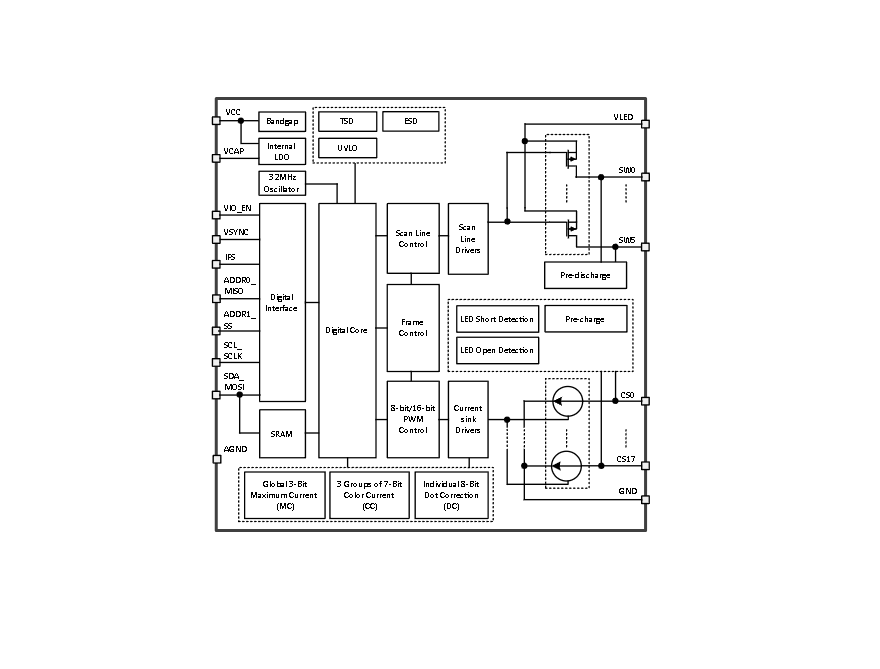

方框圖

?1. 核心特性?

• ?矩陣拓?fù)?/strong>?：集成18個恒流灌電流通道和6個掃描開關，支持108個LED點或36個RGB LED驅動
• ?寬電壓范圍?：工作電壓2.7V-5.5V，邏輯引腳兼容1.8V/3.3V/5V電平
• ?高精度電流控制?：
  • 每通道100mA（VCC≥3.3V）
  • 器件間誤差±5%，通道間誤差±5%
• ?超低功耗?：
  • 關斷模式≤1μA
  • 待機模式≤10μA（數據保持）
  • 激活模式5mA（典型值）

?2. 調光技術?

• ?模擬調光?：
  • 全局3位最大電流設置（7.5-100mA）
  • 3組7位顏色電流調節（RGB分組）
  • 獨立8位點校正（256級）
• ?PWM調光?：
  • 8位/16位可配置PWM發生器

  • 20kHz無噪聲頻率

  • 支持全局/分組/獨立控制

?3. 關鍵功能?

• 全地址SRAM架構減少數據流量
• LED開路/短路檢測
• 消影和低亮度補償技術
• 雙通信接口：1MHz I2C或12MHz SPI

?4. 典型應用?

• 智能家電LED動畫
• RGB鍵盤背光
• 戶外按鍵背光
• 視頻監控IR模塊
• 光模塊激光二極管

?5. 封裝信息?

• 40引腳VQFN封裝（5×5mm）
• 工作溫度：-55°C至125°C（工業級）

?6. 保護機制?

• 熱關斷（160°C觸發）
• 欠壓鎖定（UVLO）
• 靜電放電保護

該文檔詳細描述了LP5866T的寄存器配置、時序控制、電氣特性及布局建議，適用于需要高精度LED矩陣控制的應用場景。
