LP5891 是一款高度集成的共陰極 LED 矩陣驅動器，具有 48 個恒流源和 16 個掃描 FET。LP5891 實現高速上升沿傳輸接口，支持高器件數菊花鏈，同時最大限度地減少電磁干擾 （EMI），內部 GCLK 速率范圍為 40 MHz 至 160 MHz。該器件還在作過程中實現 LED 開路/弱短路/短路檢測和移除。
*附件：lp5891.pdf

特性

• 分離的 VCC和 VR/G/B電源
  • VCC電壓范圍：2.5 V–5.5 V
  • VR/G/B電壓范圍：2.5 V–5.5 V
• 48 個電流源通道，電流范圍為 0.2 mA 至 20 mA
  • 通道間精度：±0.5%（典型值）、±2%（最大值）;器件間精度：±0.5%（典型值），±2%（最大值）
  • 低拐點電壓：0.26 V（最大值）當 I 外 = 5 毫安
  • 3 位（8 級）全局亮度控制
  • 8 位（256 級）顏色亮度控制
  • 最大 16 位（65536 步）PWM 灰度控制
• 16 個掃描線開關，R 為 190mΩDS（開）
• 超低功耗
  • 獨立VCC低至 2.5 V
  • 最低 ICC低至 3.6 mA，采用 50MHz GCLK
  • 智能省電模式，帶 ICC低至 0.9 mA
• 內置SRAM，支持1-64多路復用
  • 單個器件支持 48 × 16 個 LED 或 16 個 × 16 個 RGB 像素
  • 雙設備可堆疊，支持 96 × 32 個 LED 或 32 × 32 個 RGB 像素
  • 三個可堆疊的設備可堆疊，支持 144 × 48 個 LED 或 48 × 48 RGB 像素

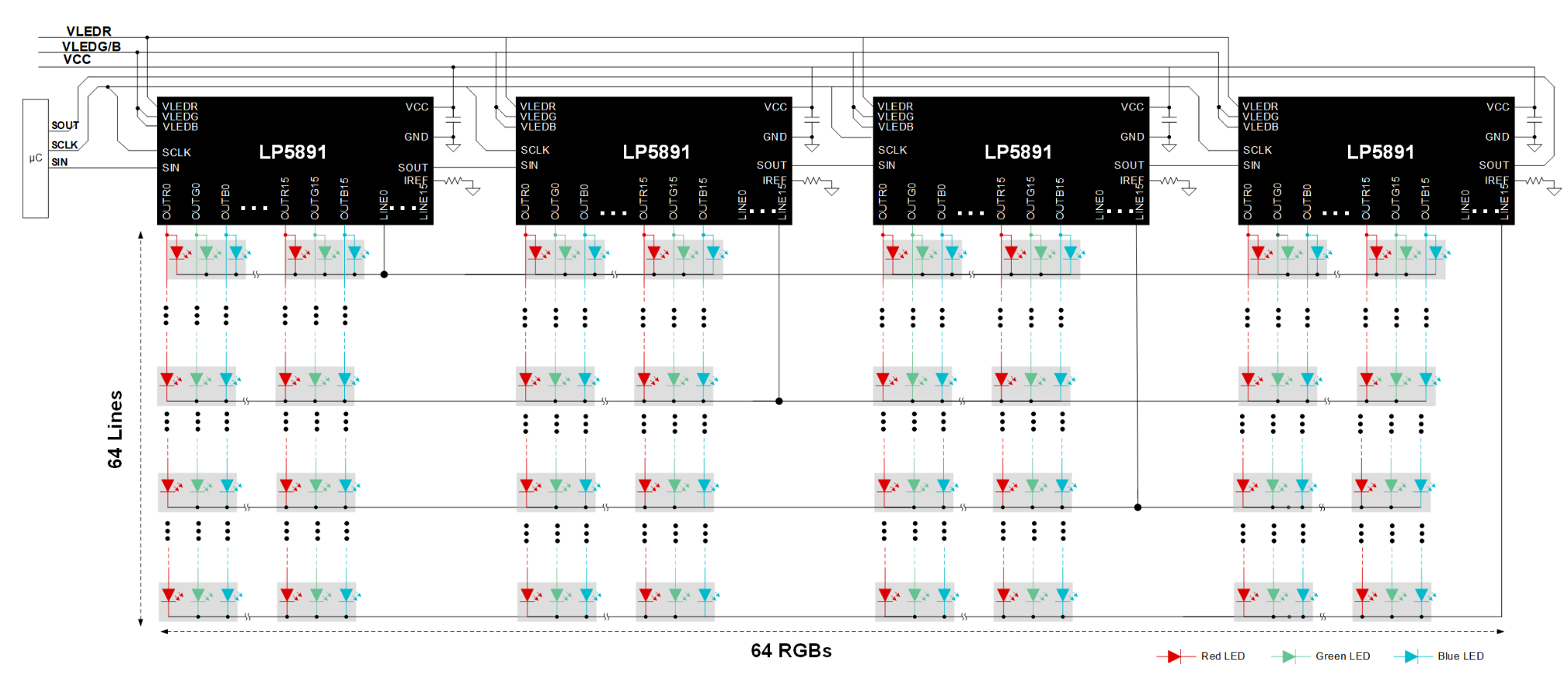

  • 四個可堆疊的設備，支持 192 × 64 個 LED 或 64 × 64 RGB 像素
• 高速、低 EMI 連續時鐘系列接口 （CCSI）
  • 只有三根電線：SCLK / SIN / SOUT
  • 外部 50 MHz（最大值）SCLK，帶上升沿傳輸機制
  • 內部倍頻器，支持高頻GCLK
• LED 矩陣顯示器的優化性能
  • 上下重影消除
  • 低灰度增強
  • LED開路、弱短路、短路檢測和去除
• LP5891MRRFR支持 –55°C 至約 125°C 的工作環境溫度

參數

方框圖

?1. 核心特性?

• ?高集成度?：集成48個恒流源通道和16個掃描FET，支持共陰極LED矩陣驅動。
• ?靈活配置?：?jiǎn)涡酒沈?qū)動16×16 RGB像素，堆疊4顆芯片可擴展至64×64 RGB像素。
• ?電流控制?：
  • 每通道電流范圍0.2 mA至20 mA，精度±0.5%（典型值），±2%（最大值）。
  • 支持3位全局亮度控制（BC）和8位分色組亮度控制（CC）。
• ?低功耗設計?：
  • 獨立供電（VCC 2.5V-5.5V，VR/G/B 2.5V-5.5V）。
  • 智能省電模式下工作電流低至0.9 mA。
• ?高速接口?：連續時鐘串行接口（CCSI），支持50 MHz外部時鐘和160 MHz內部倍頻時鐘。

?2. 關鍵功能?

• ?堆疊模式?：支持多芯片級聯，靈活擴展顯示規模（獨立/堆疊模式可選）。
• ?動態PWM調光?：
  • 16位灰度控制（65536級），支持低灰度增強算法。
  • 分段式PWM（DS-PWM）提升刷新率至3840 Hz以上。
• ?保護與診斷?：
  • LED開路/短路檢測與消除（支持“毛毛蟲”效應抑制）。
  • 熱關斷保護（閾值170°C）和IREF電阻短路保護。
• ?內存管理?：雙Bank SRAM架構，支持幀數據無縫切換。

?3. 典型應用?

• ?顯示場景?：Mini/Micro-LED矩陣、游戲鍵盤RGB背光、LED發光面板。
• ?設計示例?：
  • ?4K微顯模塊?：96顆LP5891驅動240×180像素，120Hz幀率，14位PWM分辨率。
  • ?電源與布局?：建議VR/VCC共用電源軌，VG/VB獨立供電；布線需縮短通道與LED間距以降低電感影響。

?4. 寄存器與配置?

• ? 功能控制寄存器（FC0-FC21） ?：涵蓋掃描線數、子周期數、低灰度補償、故障檢測閾值等參數。
• ?數據寫入流程?：通過非廣播命令逐像素寫入SRAM，支持通道/掃描線冗余分配。

?5. 封裝與規格?

• ?封裝選項?：76引腳VQFN（9×9 mm）或96引腳BGA（6×6 mm）。
• ?工作溫度?：標準款-40°C至85°C，工業款-55°C至125°C。
