TPS92667 LED 矩陣管理器設備通過提供單獨的像素級 LED 控制來實現完全動態的自適應照明解決方案。該器件包括四個串聯集成開關的四個子串，用于旁路單個 LED。單個子字符串允許器件接受單個或多個電流源。

該TPS92667具有內部低噪聲LVDS接收器輸入，用于TPS92664或TPS92665器件提供的系統時鐘。多點、通用、異步、接收器發射器 （UART） 串行接口與 TPS92664、TPS92665、TPS92662x 和 TPS92663x 器件兼容。
*附件：tps92667-q1.pdf

該TPS92667包含寄存器，用于對燈串中每個單獨 LED 的相移和脈沖寬度進行編程，并用于報告 LED 開路、短路故障和功能參數。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 1 級：–40°C 至 125°C 環境溫度
  • 設備 HBM 分類等級 H1C
  • 設備 CDM 分類級別 C5
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 16 個集成旁路開關
  • 可編程 10 位 PWM 調光
  • 可編程壓擺率控制
  • LED開路檢測和保護
• UART串行通信
  • 用于外部系統時鐘的LVDS時鐘接收器
  • 兼容上一代 LMM
  • 兼容 CAN 收發器

參數

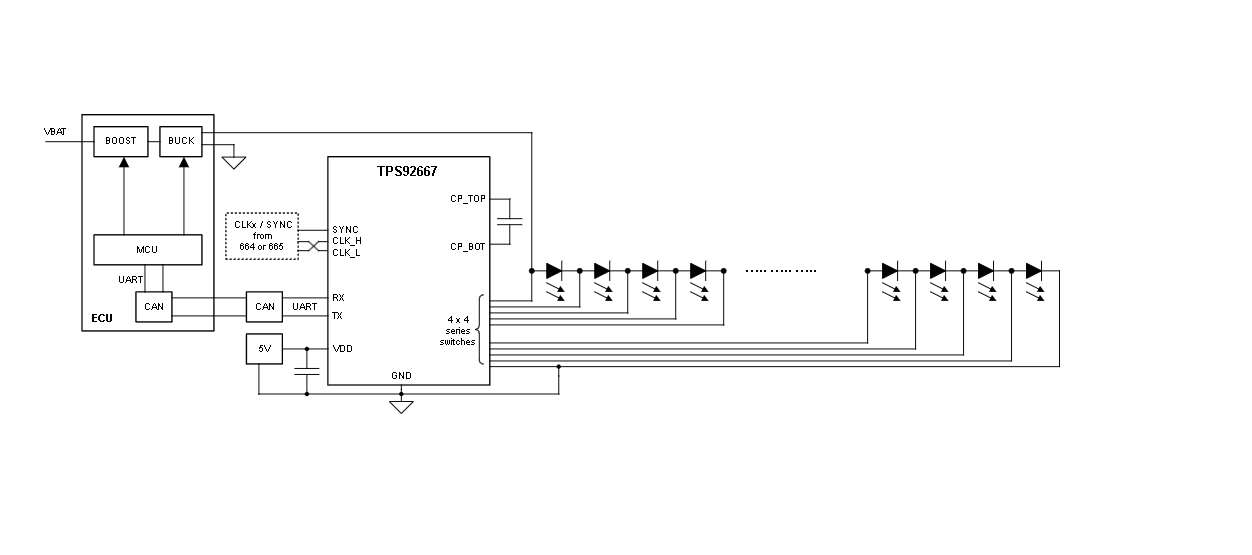

方框圖

?1. 核心特性?

• ?汽車級認證?：符合AEC-Q100 Grade 1標準（-40°C至125°C工作溫度），具備HBM H1C和CDM C5級ESD防護。
• ?功能安全支持?：提供文檔輔助功能安全系統設計。
• ?16通道集成?：支持可編程10位PWM調光、斜率控制及LED開路檢測/保護。
• ?通信接口?：UART串行通信，兼容前代LMM設備，支持LVDS外部系統時鐘輸入和CAN收發器。

?2. 典型應用?

• 汽車前照燈系統（如自適應遠光燈ADB、動態日間行車燈）。
• 多通道LED矩陣控制，支持像素級動態調節。

?3. 關鍵功能描述?

• ?動態控制能力?：通過4個子串（每串4個LED）實現單個LED旁路控制，支持單/多電流源輸入。
• ?診斷與配置?：內置寄存器可編程相位偏移、PWM脈寬，并報告LED開路/短路故障。
• ?低噪聲設計?：集成LVDS接收器，兼容TPS92664/92665系統時鐘。

?4. 封裝與生產信息?

• ?封裝型號?：HTQFP-48（7mm×7mm）。
• ?環保認證?：符合RoHS無鹵標準（綠色環保）。
• ?訂購型號?：TPS92667QPHPRQ1（卷帶包裝，1000片/卷）。

?5. 文檔支持?

• 提供完整的機械尺寸、焊盤布局和鋼網設計指南（如PHP0048L封裝圖紙）。
• 數據手冊包含版本歷史、技術支持資源和靜電防護警告。
