TPS92623-Q1 三通道 LED 驅動器采用獨特的熱管理設計，可減少器件的溫升。TPS92623-Q1 是一款線性驅動器，由汽車電池直接供電，電壓變化較大，可輸出每通道高達 150 mA 的全電流負載。利用外部分流電阻器共享輸出電流并從驅動器中耗散功率。該器件的全診斷功能包括 LED 開路、LED 短路至 GND 電路和器件過熱保護。
*附件：tps92623-q1.pdf

TPS92623-Q1 的一次故障-全故障功能能夠與其他 LED 驅動器（例如 TPS9261x-Q1、TPS9262x-Q1、TPS92630/8-Q1 和 TPS92830-Q1 器件）配合使用，以滿足不同的要求。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 125°C，T一個
• 寬輸入電壓范圍：4.5 V 至 40 V
• 通過外部分流電阻器進行熱共享
• 故障模式下的低電源電流
• 三大高精度電流調節：
  • 每個通道輸出高達 150 mA 的電流
  • 在整個溫度范圍內精度為 ±5%
  • 通過電阻器獨立設置電流
  • 用于亮度控制的獨立PWM引腳
• 低壓差電壓：
  • 最大壓差：600 mV，150 mA
• 診斷和保護
  • 帶自動恢復功能的 LED 開路
  • 具有自動恢復功能的 LED 短路到 GND
  • 具有可調節閾值的診斷啟用
  • 故障總線可配置為單故障-全故障或僅故障通道關閉 （N-1）
  • 熱關斷
• 工作結溫范圍：–40°C 至 150°C

參數

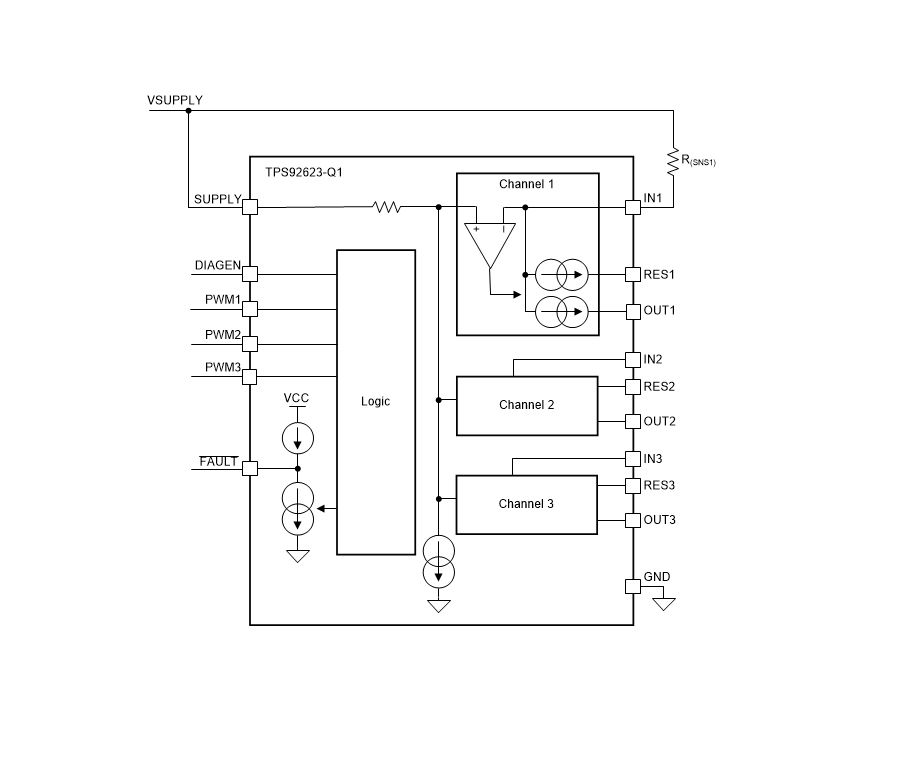

方框圖

?1. 產品概述?
TPS92623-Q1是一款專為汽車應用設計的線性LED驅動器，具有三通道獨立控制能力，支持寬輸入電壓范圍（4.5V至40V），每通道可輸出高達150mA電流，精度達±5%。其核心特性包括熱共享控制、全面的診斷保護功能（如LED開路/短路檢測、自動恢復機制），以及靈活的PWM調光控制。

?2. 關鍵特性?

• ?熱管理?：通過外部分流電阻（RESx引腳）實現功率耗散，降低器件溫升。
• ?電流調節?：每通道獨立設置電流，通過外部電阻（R(SNSx)）精確控制，支持PWM調光（頻率≥100Hz）。
• ?診斷保護?：
  • LED開路/短路至GND檢測（帶自動恢復）。
  • 可配置故障總線（一損全損或僅故障通道關閉）。
  • 熱關斷保護（結溫范圍：-40°C至150°C）。
• ?低功耗?：故障模式下靜態電流低至0.45mA。

?3. 典型應用場景?

• ?汽車外部照明?：尾燈、高位剎車燈、側標志燈。
• ?小型外部照明?：門把手燈、盲點指示燈。
• ?內部照明?：頂棚控制臺、閱讀燈。

?4. 功能模塊詳解?

• ?電源管理?：內置POR電路，確保電壓穩定后啟動（閾值：3.6V上升/3.0V下降）。
• ?電流輸出路徑?：通過OUTx（直接連接LED）和RESx（經外部電阻散熱）雙路徑分配電流，優化熱性能。
• ?PWM控制?：三通道獨立PWM輸入（PWM1/2/3），支持200Hz調光及亮度調節。
• ?故障處理?：
  • ?開路檢測?：需DIAGEN引腳使能，避免低壓誤報。
  • ?短路保護?：自動關閉故障通道并重試。
  • ?故障總線?：支持多器件聯動（FAULT引腳互聯）。

?5. 設計要點?

• ?布局建議?：
  • 優先考慮散熱，將熱共享電阻（R(RESx)）遠離器件（>20mm）。
  • 輸入電容靠近SUPPLY引腳，電流檢測電阻（R(SNSx)）緊鄰INx引腳。
• ?參數計算?：
  • 電流設置電阻：R(SNSx) = V(CS_REG) / I(OUTx_Tot)（典型值150mV）。
  • 熱共享電阻：根據電源電壓與LED正向壓差分配50%功耗。

?6. 封裝與訂購信息?

• ?封裝?：16引腳HTSSOP（帶PowerPAD?），尺寸4.4mm × 5.0mm。
• ?工作溫度?：-40°C至125°C（環境溫度），符合AEC-Q100 Grade 1認證。

?7. 文檔支持?

• 包含詳細引腳功能、電氣特性曲線（如輸出電流vs電壓/溫度）、時序圖及典型應用電路。
• 提供布局示例和焊盤設計指南（如熱焊盤處理）。
