SPI接口使平時工作中常用到的一個接口，它的用處非常多。首先支持全雙工操作，發送的時候可以接收。還有就是操作比較簡單，沒有太多上層協議，底層主要是發送緩沖區和一些標志。關鍵是速度比較快，在LPC5500上面高速SPI接口可以達到50Mbps，這在150Mhz主頻的MCU上面算是不慢的了。

對于高速傳輸?shù)哪K一般適用SPI接口而不是串口。很多Norflash也主要支持SPI接口。但是有些場合單個數據線的SPI還是有寫吃力的。比如想快速加載Norflash里面的代碼到RAM中。再比如想快速讀取外部flash中的圖片數據加載到LCD顯示上面，或者想快速對比外部flash中的模型數據。這些應用都需要更高速的SPI。除了提高SPI的總線速度，就是增加SPI的數據信號線的個數。比如四位數據線的QuadSPI，八位數據線的Octal SPI。

小編結合工作中客戶的應用需求在LPC5500上面實現了QuadSPI接口。這個QuadSPI接口是通過LPC5500里面的協處理器EZH實現的。因?yàn)镋ZH可以單周期訪問IO，并且EZH還能實現簡單的邏輯運算，還可以將數據存儲到RAM中。將這些性能放在一起就可以實現QuadSPI，并且自帶DMA功能，您只需告訴它發哪些數據，發多少字節的數據即可。它就可以自動完成，不需要ARM核干預。

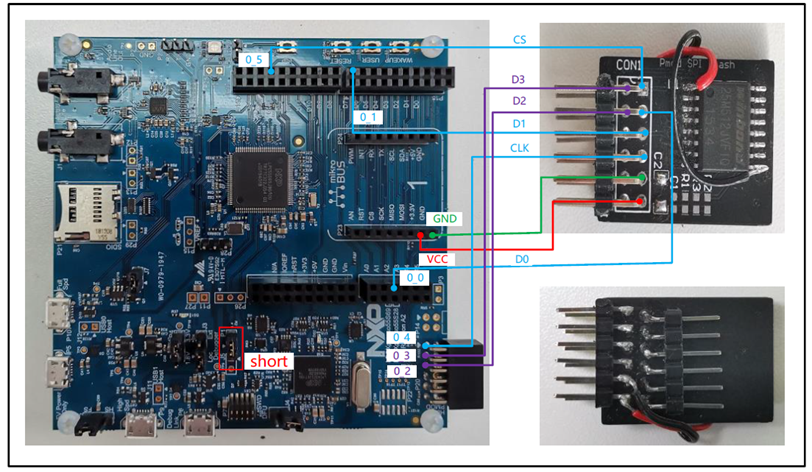

小編也基于LPC55S69的開發板做了一個方案，Norflash模塊采用W25M512JV模塊，系統連接如下圖：

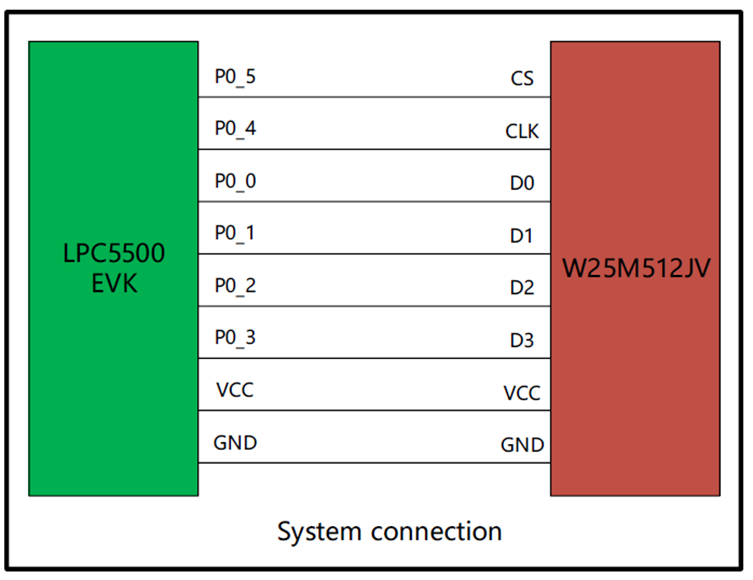

信號線的連接如下圖：

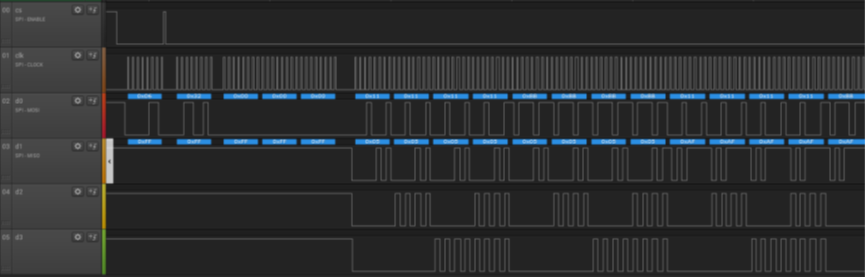

讀Norflash的時序如下圖：

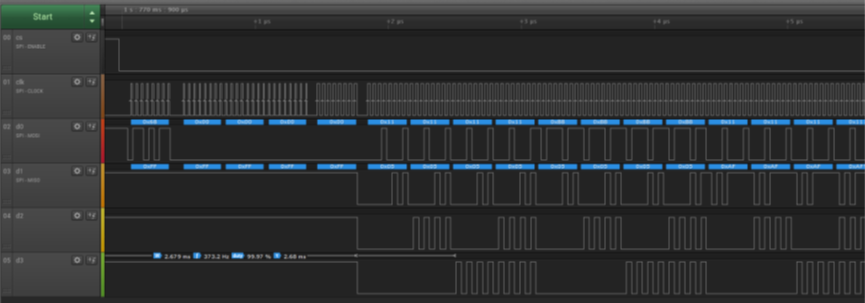

寫Norflash的時序如下圖：

留給客戶操作的函數也比較簡練，如下：

經過測試它的性能可以達到：讀寫時總線速度位25Mhz，數據傳輸速度高達100Mbps.這個速度比50Mhz的SPI數據傳輸速度快了1倍。雖然沒有達到更高的總線速度，但小編已經盡力了。

總結一下：小編今天帶給大家的基于LPC5500的QuadSPI接口的方案，可以明顯提高SPI的傳輸速度。并且它完全不占用ARM核的負載資源，自主實現收發。還贈送一個DMA的功能，想傳多少傳多少。

在NXP官網已經有EZH的cookbook的應用筆記，歡迎查看https://www.nxp.com.cn/docs/en/application-note/AN14650.pdf.
