在電子設計領域，模擬 - 數字轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們就來深入探討一款高性能的ADC——ADS5500 - EP，它在多個領域都有著廣泛的應用前景。

文件下載：ads5500-ep.pdf

一、ADS5500 - EP概述

ADS5500 - EP是一款14位、125 - MSPS的高性能ADC，由德州儀器（TI）推出。它專為對速度和動態性能要求極高且空間有限的應用而設計，具有出色的功耗表現和豐富的特性。

特性亮點

1. 高分辨率與高采樣率：具備14位分辨率和125 - MSPS的采樣率，能夠精確地對模擬信號進行數字化轉換，滿足高速數據采集的需求。
2. 寬溫度范圍：可在 - 55°C至125°C的寬溫度范圍內工作，適用于軍事、航空航天等對環境適應性要求苛刻的領域。
3. 優異的動態性能：高信噪比（SNR）和無雜散動態范圍（SFDR），在100 MHz輸入頻率下，典型SNR可達70.5 dBFS，SFDR可達82 dBc，能夠有效抑制噪聲和雜散信號，提高信號質量。
4. 內部參考電壓：集成了內部電壓參考，簡化了系統設計，減少了外部元件的使用，提高了系統的穩定性和可靠性。
5. 低功耗設計：在3.3 - V單電源電壓下，總功耗僅為780 mW，模擬功耗為578 mW，有助于降低系統的整體功耗。

應用領域

ADS5500 - EP的應用范圍十分廣泛，包括無線通信、測試與測量儀器、雷達、紅外、視頻和成像等領域。在這些應用中，它能夠?yàn)橄到y(tǒng)提供高精度的信號轉換，確保系統的高性能運行。

二、關鍵參數與性能指標

絕對最大額定值

了解器件的絕對最大額定值對于正確使用和保護器件至關重要。ADS5500 - EP的絕對最大額定值規定了其在正常工作時所能承受的最大電壓、電流和溫度范圍。例如，電源電壓AVDD至AGND、DRVDD至DRGND的范圍為 - 0.3至 + 3.7 V，超出這些范圍可能會導致器件永久性損壞。

推薦工作條件

為了確保ADS5500 - EP能夠發揮最佳性能，需要在推薦的工作條件下使用。推薦的模擬電源電壓AVDD和輸出驅動電源電壓DRVDD為3至3.6 V，典型值為3.3 V；差分輸入范圍為2.3 Vpp，輸入共模電壓VcM為1.5至1.6 V。

電氣特性

1. 分辨率與轉換特性：分辨率為14位，最大采樣率可達125 MSPS，數據延遲為16.5個時鐘周期，能夠快速準確地完成信號轉換。
2. 動態特性：在不同輸入頻率下，SNR、SFDR等動態指標表現優異，如在10 MHz輸入頻率下，典型SNR為70.5 dBFS，SFDR為82 dBc，能夠有效保證信號的質量和純度。
3. 線性度與精度：無缺失碼，差分線性誤差（DNL）和積分線性誤差（INL）較小，偏移誤差和增益誤差也在合理范圍內，確保了信號轉換的準確性。

數字特性

數字輸入和輸出的電壓、電流和電容等參數也有明確的規定。例如，高電平輸入電壓為2.4 V，低電平輸入電壓為0.8 V，輸出電容為3 pF，這些參數對于與其他數字電路的接口設計非常重要。

時序特性

ADS5500 - EP的時序特性包括孔徑延遲、數據建立時間、數據保持時間等。這些參數決定了信號的采樣和輸出時間，對于系統的時序設計至關重要。例如，孔徑延遲為1 ns，數據建立時間為2.5 ns，數據保持時間為2.1 ns，確保了數據的準確采樣和輸出。

三、應用設計要點

輸入配置

ADS5500 - EP采用差分輸入架構，通過開關電容技術實現。這種架構能夠提供高采樣率下的高性能和高輸入帶寬，適用于高IF或欠采樣應用。在實際應用中，需要將模擬輸入信號偏置在內部電路的共模電平附近，并確保輸入信號的最大差分信號為2.3 Vpp。

為了將單端信號轉換為差分信號，可以使用RF變壓器或差分輸入/輸出放大器。例如，使用RF變壓器時，將單端信號輸入到變壓器的初級繞組，將ADS5500 - EP的共模電壓連接到變壓器次級繞組的中心抽頭，同時對共模輸出電壓進行濾波處理，以確保穩定的低噪聲參考。

電源供應

ADS5500 - EP的電源供應需要遵循特定的上電順序，即DRVDD電源在AVDD電源達到3 V時至少應為0.4 V。同時上電也可以正常工作，但如果不遵循該順序，器件可能會進入掉電模式。

參考電路

ADS5500 - EP具有內置的內部參考生成功能，為了獲得最佳性能，需要將REFP和REFM通過1 - Ω電阻和1 - μF去耦電容連接到地，并將IREF通過56.2 - kΩ電阻連接到AGND。

時鐘輸入

時鐘輸入可以采用差分時鐘信號或單端時鐘輸入，兩種方式的性能差異不大。在使用單端CMOS時鐘輸入時，需要將CLKM連接到地，并通過0.01 - μF電容將CLKP交流耦合到時鐘源。為了獲得最佳性能，建議使用低抖動的時鐘源，并提供50%的占空比時鐘。

輸出信息

ADS5500 - EP提供14位數據輸出、數據就緒信號CLKOUT和超范圍指示信號OVR。可以通過設置DFS引腳選擇不同的輸出格式和時鐘極性，同時還提供輸出使能控制OE，用于三態輸出。

串行編程接口

ADS5500 - EP具有內部寄存器，可通過三線串行接口進行編程。在上電后，需要對寄存器進行復位操作，通過在RESET引腳施加2 - μs的高脈沖來實現。

四、封裝與訂購信息

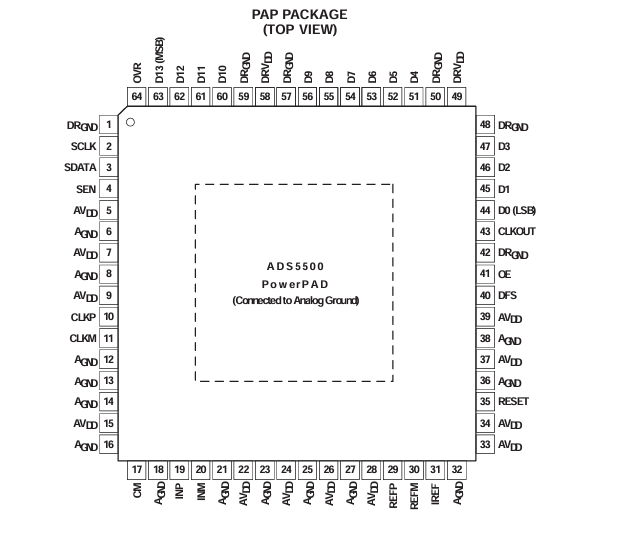

ADS5500 - EP采用64引腳的TQFP PowerPAD封裝，具有良好的散熱性能。同時，文檔還提供了詳細的訂購信息，包括不同型號的封裝、引腳數量、溫度范圍、包裝形式等，方便工程師根據實際需求進行選擇。

五、總結

ADS5500 - EP作為一款高性能的ADC，具有高分辨率、高采樣率、優異的動態性能和低功耗等優點，適用于多種應用領域。在使用過程中，需要嚴格遵循其絕對最大額定值和推薦工作條件，合理設計輸入、電源、時鐘和輸出等電路，以確保器件能夠發揮最佳性能。同時，了解其封裝和訂購信息，有助于工程師進行正確的選型和采購。希望本文能夠?yàn)?a href="http://www.brongaenegriffin.com/v/tag/125/" target="_blank">電子工程師在使用ADS5500 - EP進行設計時提供有價值的參考。

大家在使用ADS5500 - EP的過程中遇到過哪些問題或者有什么獨特的設計經驗?zāi)?？歡迎在評論區分享交流。
