一、 背景介紹

187在全球能源危6150機加劇、能源需0144求持續攀升的嚴峻形勢下，新能源技術以迅猛之勢蓬勃發展，新能源發電領域不斷拓展邊界，新型能源與電力市場正以飛快速度成型。直流系統作為新能源應用版圖中的關鍵樞紐，其重要性日益凸顯，應用場景也愈發廣泛。

AIM-D 系列直流絕緣監測儀正是順應這一行業發展需求而生，它是專為不接地直流系統量身打造的接地故障檢測利器。當直流系統遭遇接地故障時，這款監測儀能第一時間敏銳捕捉異常，即刻發出準確的絕緣故障報警信號，為直流系統的安全穩定運行筑起堅固防線。

從發電廠家、變電站的直流屏，到電動汽車充電裝置、UPS 供電系統；從儲能系統到各類直流電網，AIM-D 系列直流絕緣監測儀憑借可靠的性能和品質，在眾多直流系統場景中發揮著不可或缺的作用，成為保障電力系統安全運行的得力助手。

二、直流絕緣監測產品介紹

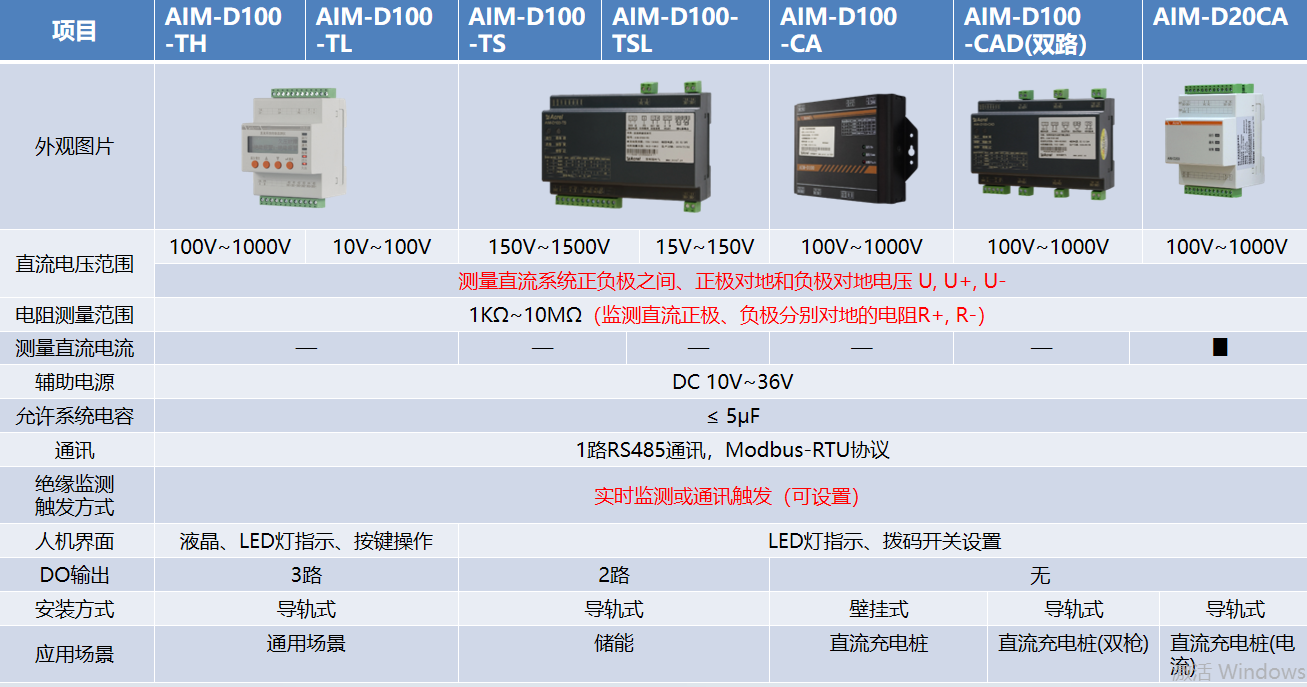

1.AIM-D100-T系列通用型直流絕緣監測儀

AIM-D100-TL

適用于DC10V~100V直流系統

AIM-D100-TH

適用于DC100V~1000V直流系統

功能特點：

監測直流正負極對地電阻，低于設定值報警。

測量正負之間，正負極極對地電壓，具過欠壓報警功能。

LED指示和LCD顯示功能。

3路繼電器輸出，常開常閉可設

RS485通訊，Modbus-RTU協議。

20條事件記錄。

4模導軌安裝，插拔端子。

支持周期監測和通訊觸發監測

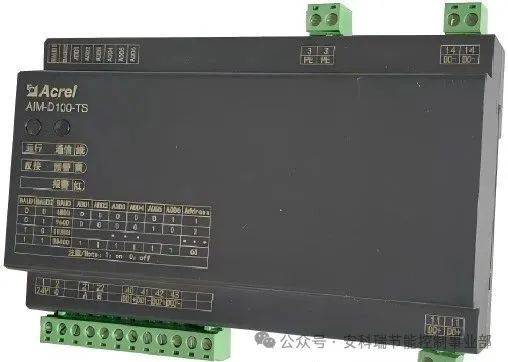

AIM-D100-TS

適用于DC150V~1500V直流系統

功能特點：

監測直流正負極對地電阻，低于設定值報警。

測量正負之間，正負極極對地電壓。

LED指示狀態指示。

通過撥碼設置參數。

2路繼電器輸出，常開常閉可設（通訊設置）

RS485通訊，Modbus-RTU協議

支持周期監測和通訊觸發監測

可用于DC1500V以下儲能系統

2.CA系列充電樁用絕緣監測儀

AIM-D200-CAI

適用于DC100V~1000V直流樁

功能特點：

監測單路直流正負極對地電阻，低于設定值報警。

測量正負之間，正負極極對地電壓。

LED運行和故障指示。

1路直流電流監測功能。

RS485通訊，Modbus-RTU協議。

4模導軌安裝，插拔端子。

支持周期監測和通訊觸發監測

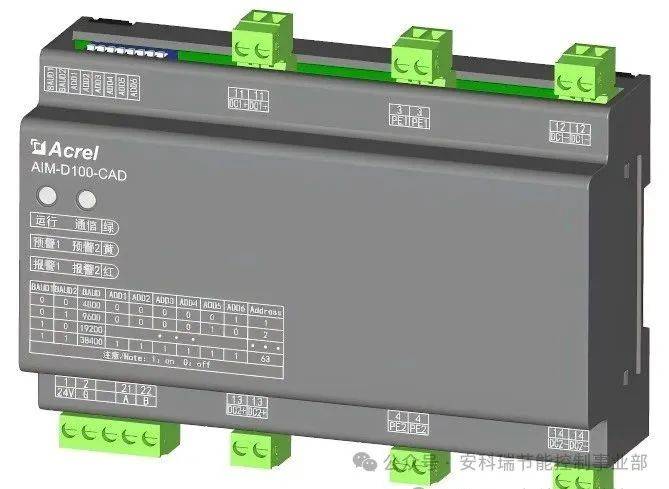

AIM-D100-CAD

適用DC100V~1000V雙槍直流樁

功能特點：

監測雙路直流正負極對地電阻，低于設定值報警。

測量正負之間，正負極極對地電壓。

LED指示，運行、通訊、預警、報警、反接指示。

雙路獨立監測和報警。

通過撥碼設置參數。

RS485通訊，Modbus-RTU協議。

支持周期監測和通訊觸發監測

3.AIM-D500直流絕緣監測儀（配ACPD300耦合儀）

AIM-D500（配ACPD300)

適用于DC100V~1000V直流系統

功能特點：

采用注入法監測方法，滿足IEC61557-8標準。

絕緣監測儀可測量0-400V直流系統電壓及正負極對地電壓，配合耦合儀可測量0-10000V電壓，具有過欠壓報警功能。

實時監測直流系統對地電阻，監測范圍1kΩ~2MΩ。

最允允許系統對地泄露電容Ce：35uF。

接線斷線監測功能（接地線及與直流系統的接線狀態監測）

自檢功能（內部模擬接地故障，儀表能正常報警）

停止功能，在不需要絕緣監測時，可以停止絕緣監測。

RS485通訊，Modbus-RTU協議。

30條事件記錄。

絕緣監測儀4模導軌安裝，耦合儀2模導軌安裝，插拔端子。

三、 直流絕緣監測解決方案

1.直流系統絕緣監測直流電源解決方案

應用場景：發電廠、變電站等直流屏，UPS供電系統

直流屏接入交流380V電源，電池模塊平時充電，當AC380V電源失電后，直流母線使用備用電池供電。絕緣監測儀可以監測直流母線和支路的絕緣情況，當直流系統中任意位置發生絕緣損壞或者單相接地的情況，儀表發出報警信號，提示工作人員排查故障。

2. 直流系統絕緣監測直流充電樁解決方案

應用場景：直流充電樁

該示例為一個雙槍120kW直流充電樁。絕緣監測儀由控制器測量電壓、電阻和電流。充電樁使用時，單獨使用A槍或B槍時，控制器控制對應IMD1或者IMD2絕緣監測儀先進行絕緣監測；雙槍同時使用時，控制器控制IMD1絕緣監測儀先進行絕緣監測。

3. 直流系統絕緣監測儲能系統解決方案

應用場景：儲能系統

該儲能系統中，設置了多個絕緣監測儀，但同一時間同一系統僅允許1只絕緣監測儀工作，因此需要控制模塊進行控制。采用分時控制策略，采用通訊觸發的方式，確保同一時間內只有1只絕緣監測儀在工作。

4.直流系統絕緣監測光伏系統解決方案

應用場景：光伏系統

光伏發電供電系統將光能轉化成電能，一般包括光伏電池板陣列、匯流箱、并網逆變器、監測儀表和并網開關等

如圖光伏系統中，光伏組件發電匯流后經過逆變器并入電網，逆變器內自帶隔離變壓器，每個匯流箱前端分為獨立系統，對于獨立的不接地的直流系統，應裝設絕緣監測儀，檢測直流母線及支路對地的絕緣情況，當發生絕緣損壞或者單極接地，儀表能夠及時報警，提示工作人員對回路進行檢修排查故障，防止故障事態擴大引起短路。
