01 引言

在電力系統的穩定運行中，直流系統如同“心臟供血線”，支撐著繼電保護、自動化控制等關鍵設備的正常運轉。然而，直流系統絕緣性能下降引發的漏電問題，卻像隱藏的 “安全隱患”—— 輕則導致設備誤動、數據失真，重則引發短路故障，甚至威脅整個電力網絡的運行安全。如何精準、實時監測187直流0210系統6706絕緣狀態，成為電力運維領域的核心需求。安科瑞 AIM-D系列直流絕緣監測裝置，以創新技術破解這一痛點，為直流系統筑牢 “絕緣防護網”。

02 產品應用背景

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。AIM-D系列直流絕緣監測儀專門為了直流絕緣監測設計，可以應用在10~1500V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。

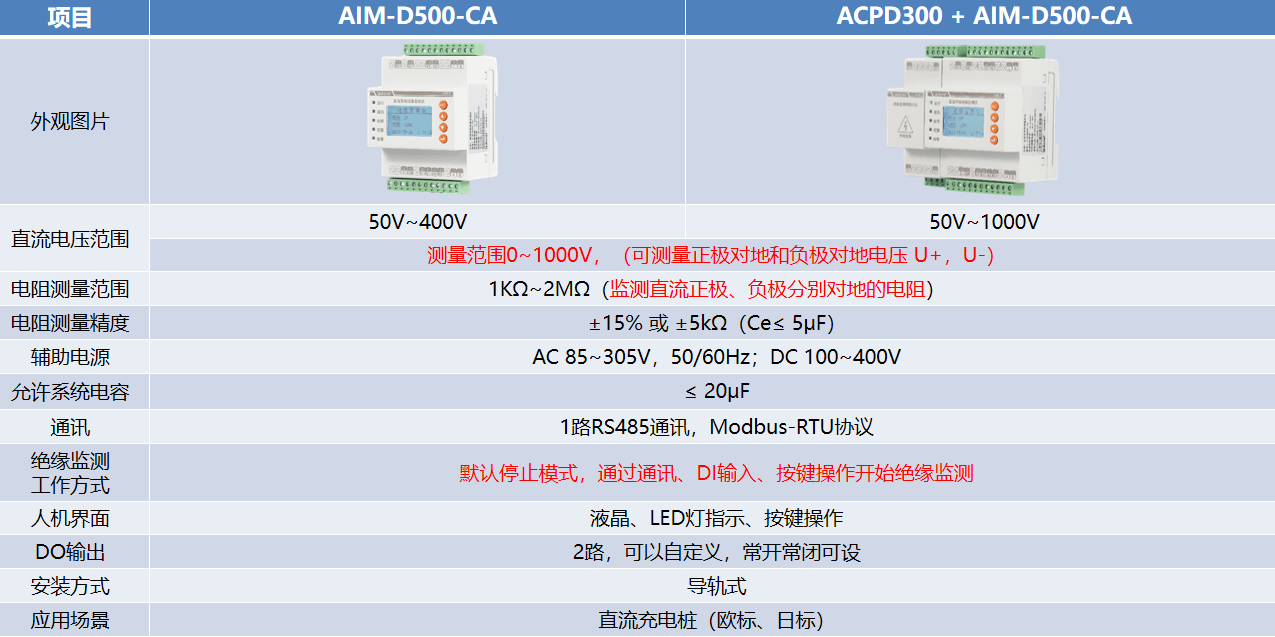

03 產品選型

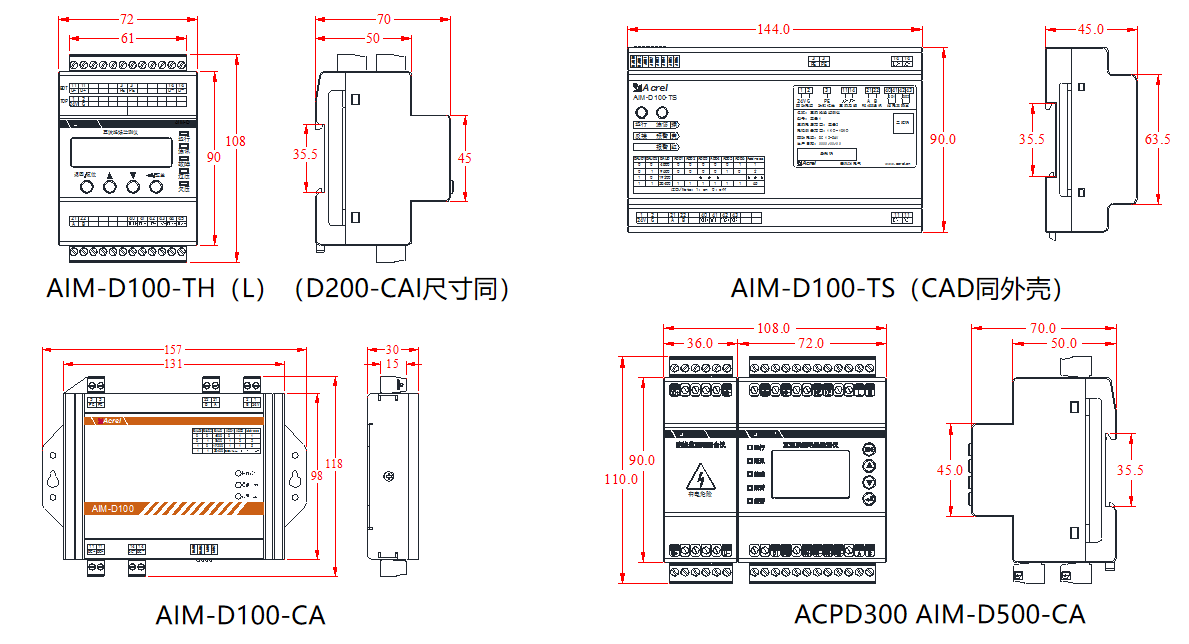

04 產品外觀及尺寸

05 應用場景

場景1：直流絕緣監測儀在光伏系統的應用

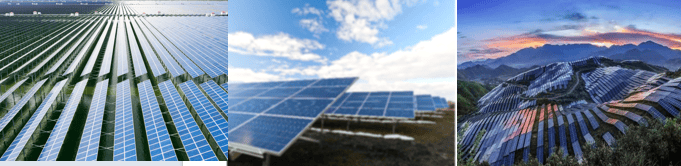

光伏發電供電系統將光能轉化成電能，一般包括光伏電池板陣列、匯流箱、并網逆變器、監測儀表和并網開關等。

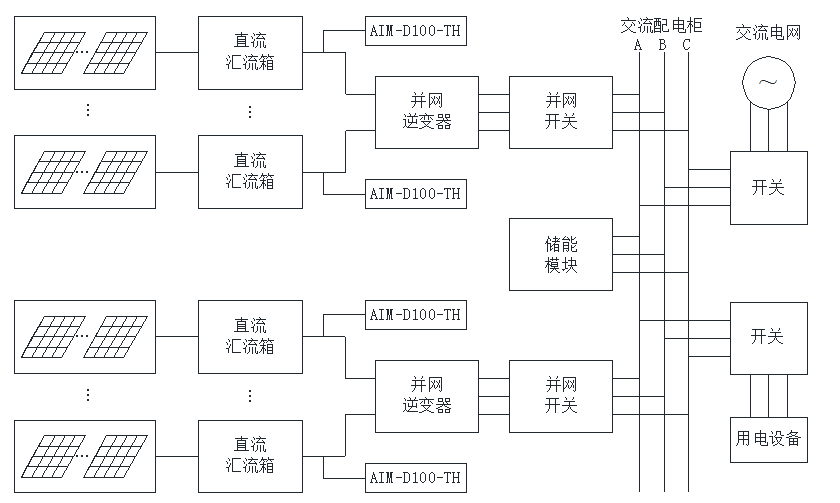

如圖光伏系統中，光伏組件發電匯流后經過逆變器并入電網，逆變器內自帶隔離變壓器，每個匯流箱前端分為獨立系統，對于獨立的不接地的直流系統，應裝設絕緣監測儀，檢測直流母線及支路對地的絕緣情況，當發生絕緣損壞或者單極接地，儀表能夠及時報警，提示工作人員對回路進行檢修排查故障，防止故障事態擴大引起短路。

場景2：直流絕緣監測儀在直流電源的應用

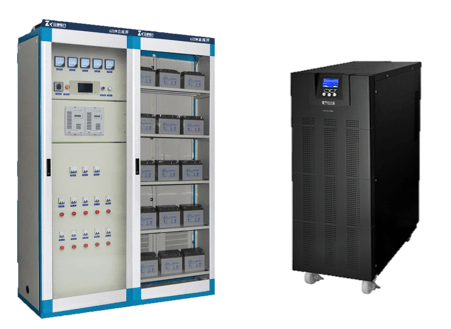

變電站內監測控制設備采用獨立電源，使用直流屏或者交流屏供電。對于交流屏、直流屏，一般采用不接地（IT）配電系統。

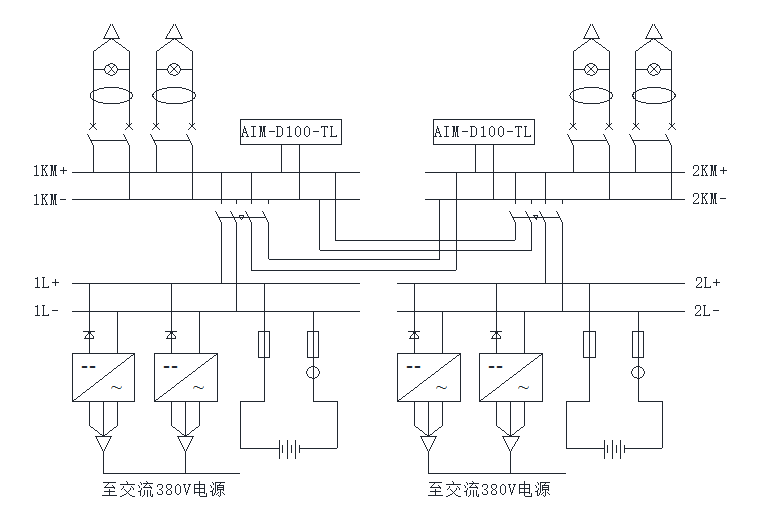

如圖直流屏接入交流380V電源，電池模塊平時處于充電狀態，直流屏通過1KM+，1KM-直流母線向監測設備提供電源，當AC380V電源失電后，直流母線使用備用電池繼續供電，保障監測設備正常使用。儀表可以監測直流母線和支路的絕緣情況，當直流系統中任意位置發生絕緣損壞或者單相接地的情況，儀表發出報警信號，提示工作人員排查故障。絕緣監測儀的在線監測，可以保障系統的安全性、穩定性和可靠性。

場景3：直流絕緣監測儀在儲能系統的應用

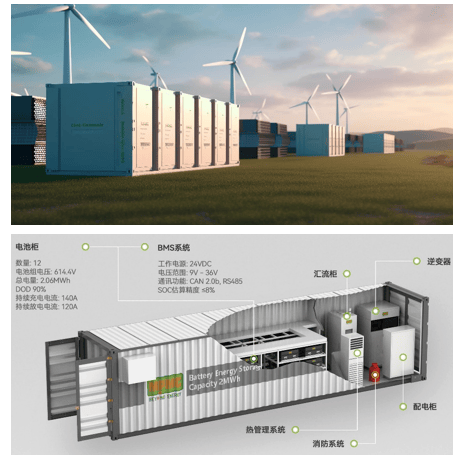

儲能系統一般由電池柜，、匯流柜、逆變器、配電柜、BMS系統、熱管理系統、消防系統等組成。

其中對于電池的監控管理非常重要，因此需要設置絕緣監測裝置來監測絕緣。

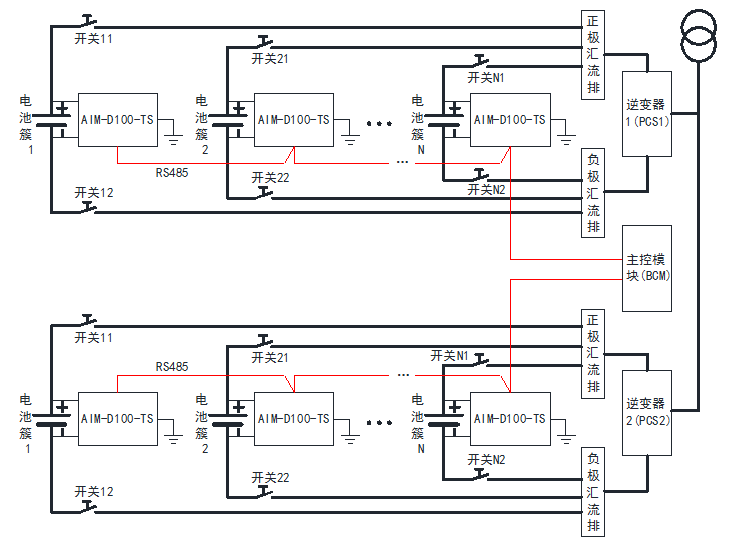

該示例儲能系統中，設置多個絕緣監測儀，但是由于一個系統中多個絕緣監測儀會影響監測結果，因此需要采用控制模塊進行控制。系統采用主控模塊來控制各絕緣監測儀采用分時控制策略，保證同一時間內只有1只絕緣監測儀在工作，在電池開關斷開后，依然可以進行監測，保障系統的安全性、穩定性和可靠性。

場景4：直流絕緣監測儀在直流充電樁的應用

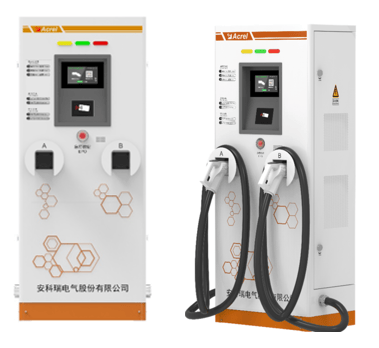

電動汽車充電裝置一般由柜體、多個交流轉換直流充電模塊、智能切換單元、測量儀表、控制器、接觸器、充電槍等組成。

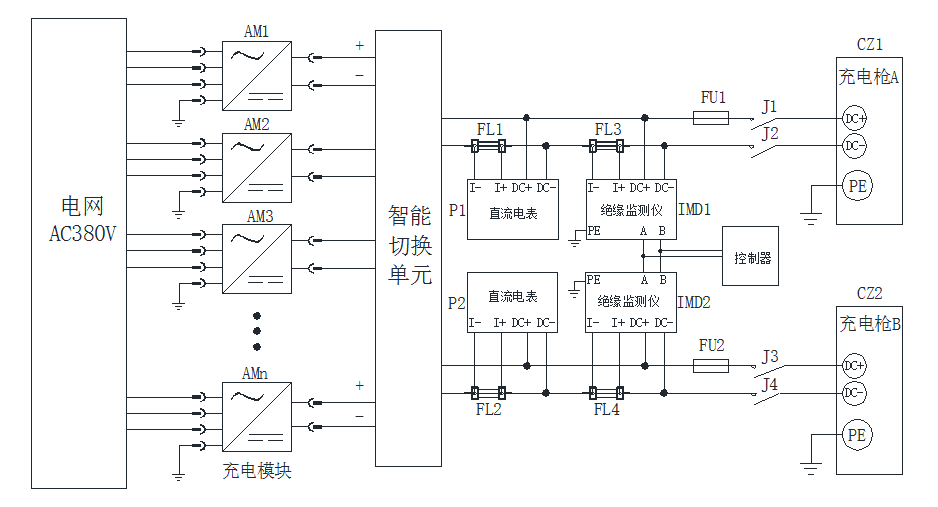

該示例為一個雙槍120kW直流充電樁。智能切換單元控制充電模塊，直流電表測量電流，絕緣監測儀測量絕緣電壓，絕緣電阻，絕緣監測由控制器進行控制。當充電樁使用時，單獨使用充電槍A或B時，控制器發出命令控制對應IMD1或者IMD2絕緣監測儀先進行絕緣監測；充電槍A和B同時使用時，控制器發出命令控制IMD1絕緣監測儀先進行絕緣監測。通過控制器與絕緣監測儀的協調工作，保障直流充電系統的安全性，穩定性和可靠性。

06 結語

在電力系統向“智能化、無人化” 升級的浪潮中，絕緣監測作為保障直流系統安全的 “第一道防線”，其技術水平直接影響電力網絡的穩定運行效率。安科瑞AIM-D系列直流絕緣監測裝置，以精準監測、靈活適配、可靠保障的核心優勢，不僅解決了傳統絕緣監測的痛點，更成為電力系統智能化管理的重要組成部分。

從守護變電站安全運行，到支撐新能源換電站、數據中心等新興場景的電力安全，安科瑞始終以技術創新為驅動，為電力行業提供更優質的監測解決方案。未來，隨著新型電力系統建設的深入推進，安科瑞將繼續深耕電力監測領域，以更先進的技術、更完善的產品，為電力系統安全、高效運行注入持久動力。
