開發板介紹

了解到星宸科技也開始做開發板了，他們家的芯片主打性價比，剛好對端側的AI開發比較感興趣，在他們商店買了一套Comake PI D1開發板套件，此文記錄一下開箱與使用體驗！希望能幫助到大家

更多詳細的介紹可以去看[Comake官網] ，或者Comake社區的[貼子] 。

1.到手開箱

開箱！可以看到配件，開發板都在箱子里，整個套件的東西還是很多的。

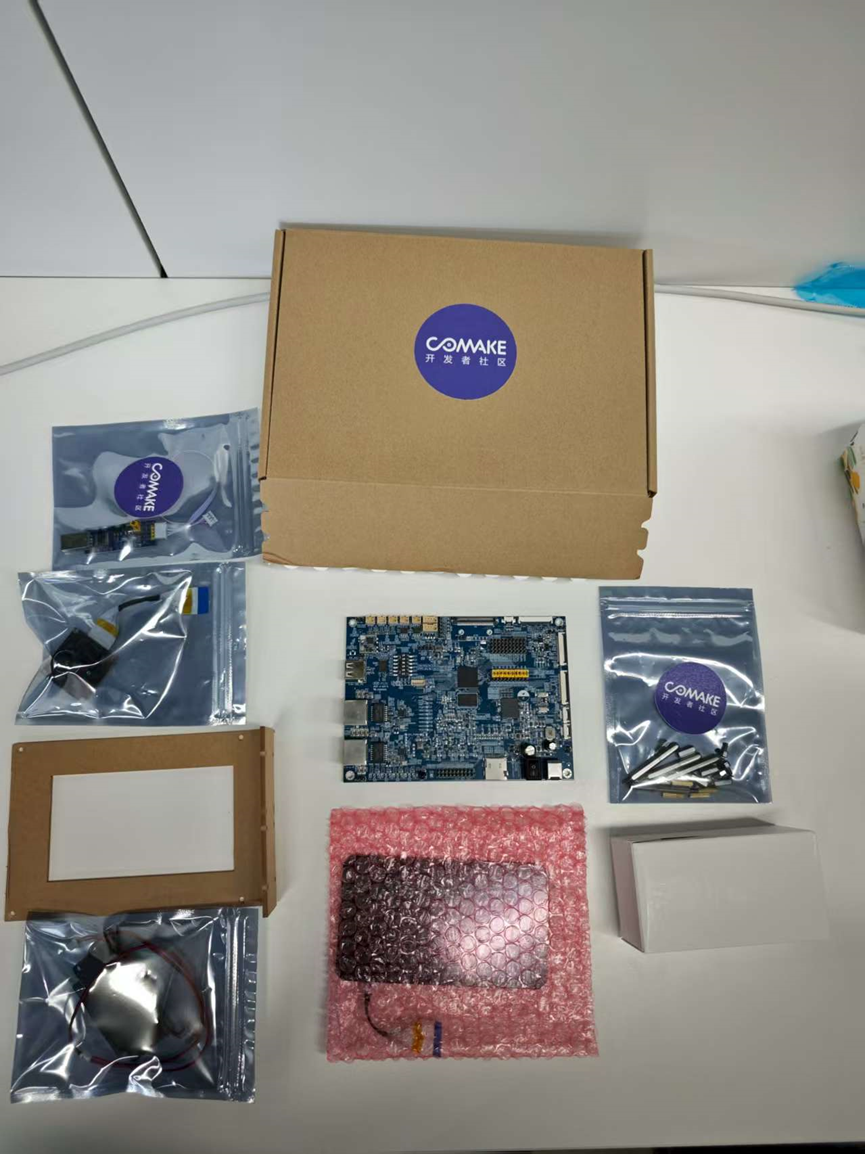

全部拿出來，可以看到包括了：開發板、電源、串口板、亞克力板和螺栓、屏幕、麥克風、揚聲器還有組合固定用的亞克力板和螺栓。

接下來把整個套件安裝起來。

2.硬件環境搭建

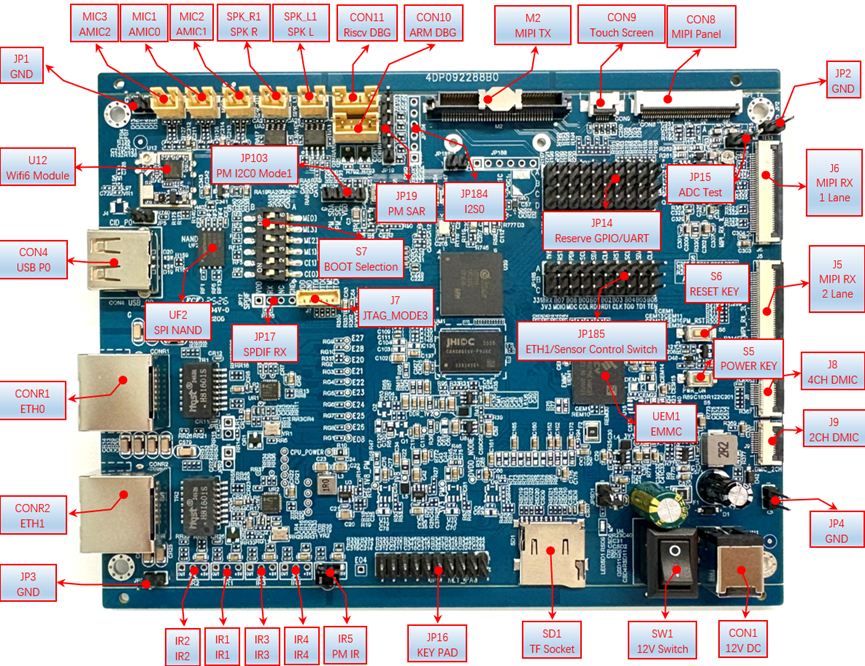

在官方的[Sigdoc] 中，有對板子硬件的說明，可以看到開發板的系統介紹和接口介紹

從客服那邊了解到，安裝可以參考官方Comake社區中的[配件安裝說明] 以及相應[安裝視頻]

另外這邊特別提醒如下：

1.一定要斷電狀態下安裝連接。

2.特別注意屏幕的連線一定要參考官方的配件安裝說明，接錯或者接反很可能燒壞屏幕。

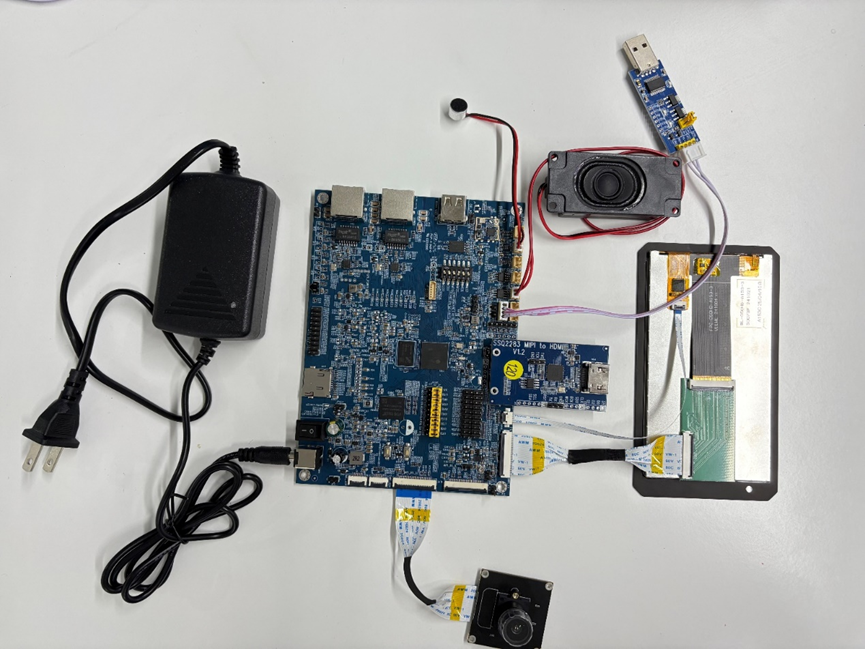

整個配件安裝完就和下圖一樣

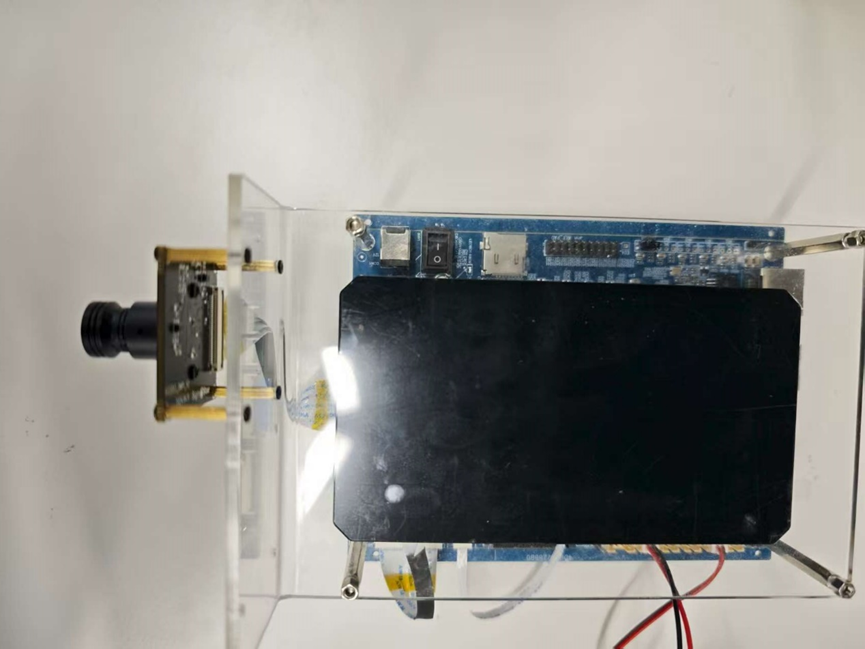

整個套件的內容還是比較多的，全部連接上也比較分散。不過還好官方也提供了亞克力板來固定，參考官方的安裝教程，可以把開發板和亞克力板組合起來，把攝像頭、屏幕等配件固定上去。全部安裝好之后應該是這個樣子。

3.軟件環境搭建

3.1獲取軟件資料

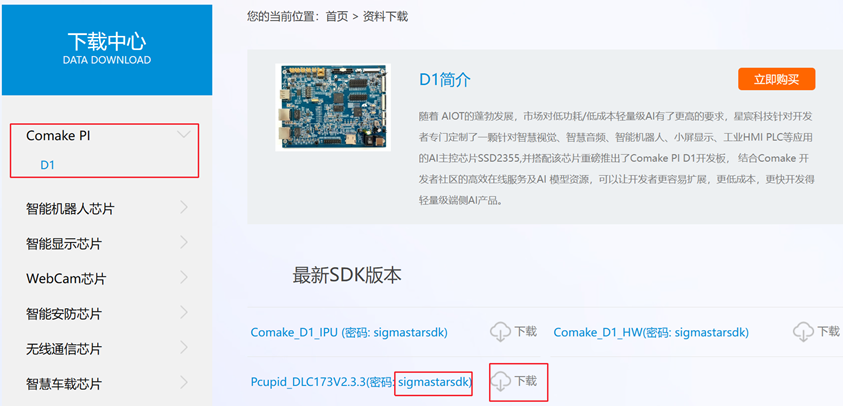

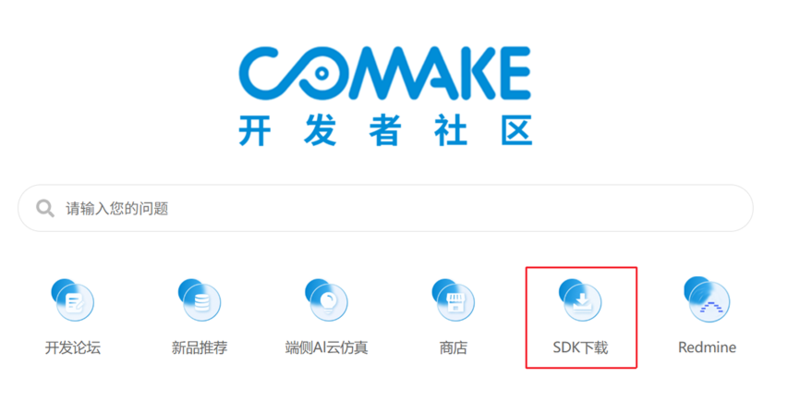

Comake D1的相關開發資料，可以到[Comake開發者社區] 去下載。

這里注意，需要注冊賬號并且完成實名認證，認證通過后方可下載SDK等資料。注冊的時候需要提供認證材料。審核是比較寬松也很快的，著急的話可以直接聯系客戶。

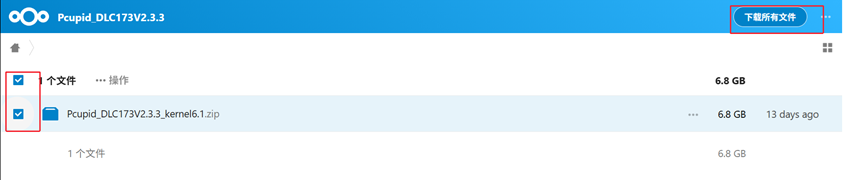

驗證通過后就可以下載了。

可以根據需要下載，下載完后的資料包內包括有軟硬件資料及說明文檔，還有各種工具包。

另外他們還建了官方外網的git server，下一個SDK大版本發布之前，如果想追新，買了開發板之后，也可以聯系客戶去申請官方git賬戶，
實時的去下載開發版本的SDK。

3.2開發環境搭建

開發環境通常包括 Linux服務器(用來編譯代碼)、Windows工作臺(用來編寫代碼)和目標板（用來運行代碼），三者處于同一個網絡中。這里我在虛擬機上搭建了Ubuntu服務器用來編譯代碼。具體的步驟不再贅述，可以網上搜索，有很多詳細的教程。在官方的[Sigdoc 編譯環境搭建] 中也有對應的教程。

如果遇到問題也可以參考Comake社區上的這篇[貼子] 。

4.開始使用

4.1. GUI 的功能體驗

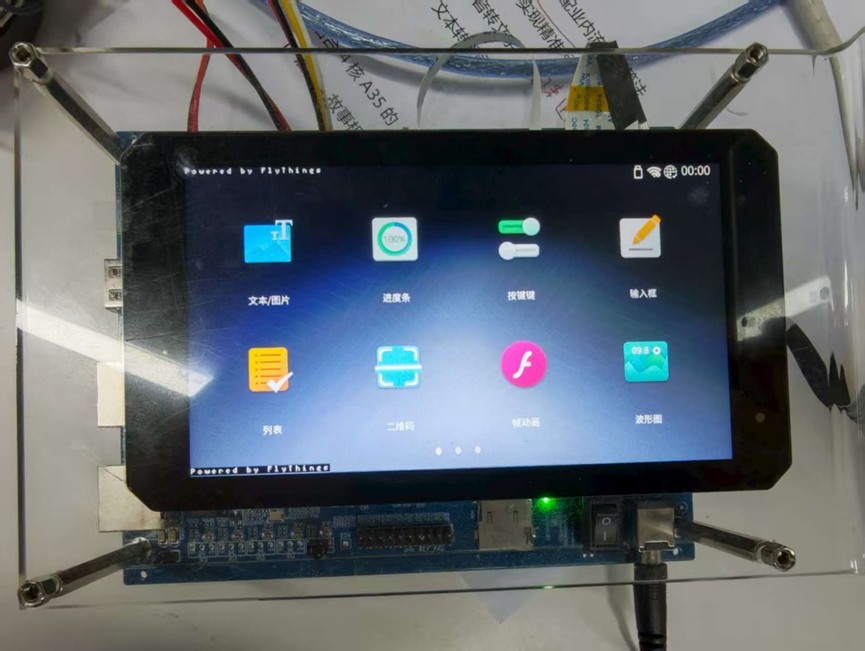

開發板在出廠時，默認燒錄了帶gui界面的32bit image。因此即使上面軟件環境搭建一時沒有完成，也可以先體驗使用一下。配件和亞力克板安裝完成后，上電，啟動，可以直接啟動到gui界面，在屏幕上會顯示flythings的gui。

該GUI上面看介紹大概支持如下功能，可玩性還是挺高的：

1.音頻播放：演示錄音和播放的 Demo

演示不同麥克風輸入硬件（ AMIC 模擬麥克風，最大支持3通道輸入。 DMIC 數字矩陣麥克風，最大支持 8通道輸入）的錄音效果，支持不同8K/16R/45K不同的采樣率，支持錄音音量調節。

2.視頻播放：演示視頻的播放，目前是固定演示一個片源，支持音量的調節

3.攝像頭：演示單路攝像頭的畫面顯示，并對接了 IPU 的物體識別算法，能夠實時識別攝像頭看到的物體類型和位置，例如人物、顯示器、鍵盤等

4.音頻算法播放：

人聲消除算法演示，算法打開時消除播放聲音中的人聲，用于歌時，制作不帶原唱的背景音樂
APC 算法演示，演示 ANR （降噪）、 EQ （均衡器處理）、 AGC （自動增益控制）三個算法的集合，這個是音頻算法前處理的基本功能
環繞音渲染增強，增強空間音效
人聲關化算法，一般用于 R 歌，為輸入的人聲增加混響等效果，讓聲音聽起來更好聽

5.KMS + ASR :

KWS 關鍵詞識別， DMIC 收音后，給到 IPU 做關鍵字匹配，如果識別到了就點亮右下角"你好小星"
ASR 語音轉文字，暫時不支持語義識別

6.TTS ：文本轉語音， Demo 演示了5段不同的文本語音播放的效果，點擊文本位置觸發文字轉語音播放

7.火山模型：對接了豆包大模型，支持模型功能的演示

接下來我們來一起看下其中一些功能的效果吧??！

4.1.1. 攝像頭顯示

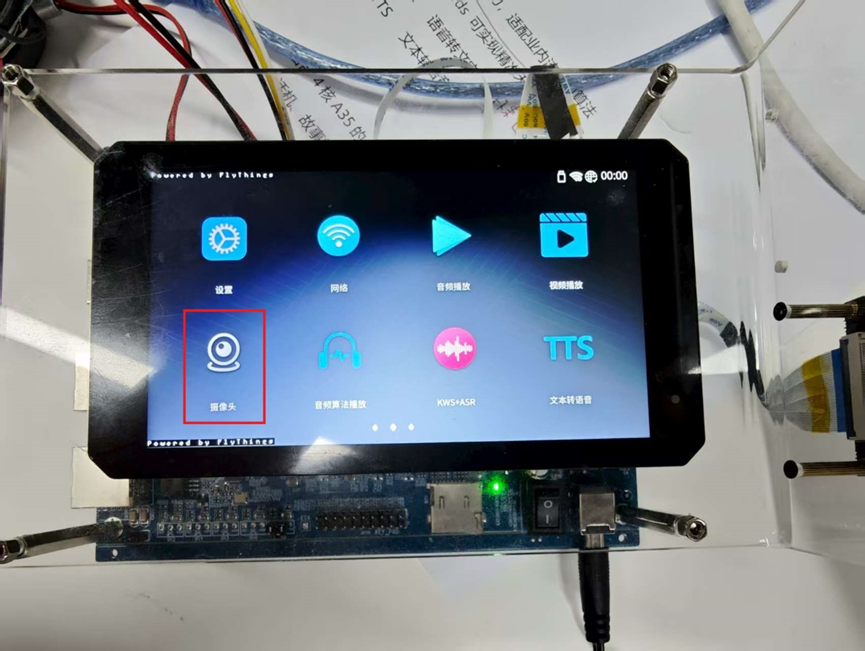

滑動GUI到第二頁，可以看到攝像頭的圖標

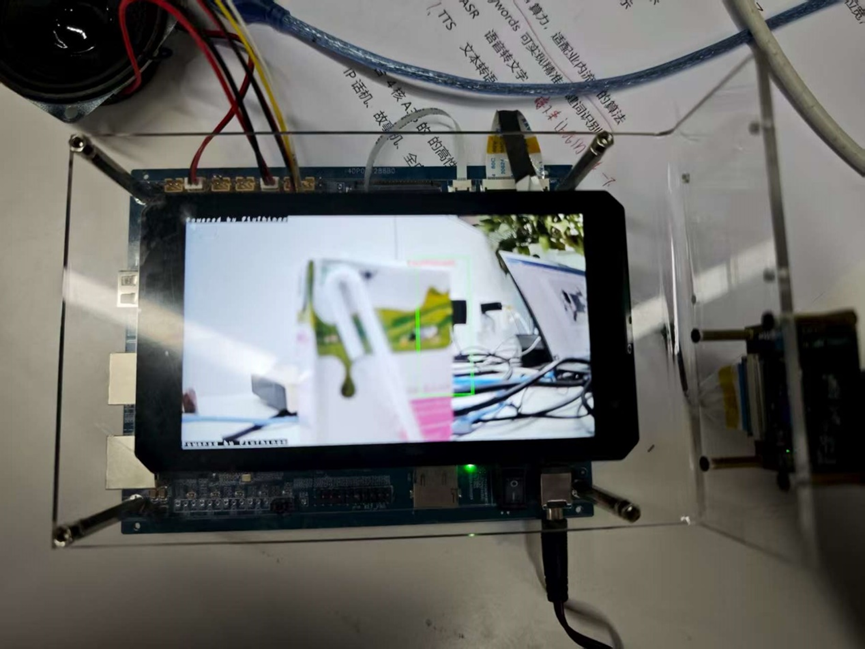

點擊就可以打開?？梢钥吹綌z像頭的畫面輸出到屏幕上。并且附帶了模型檢測，在攝像頭前的物體會被識別然后畫框。

4.1.2. 火山引擎大模型

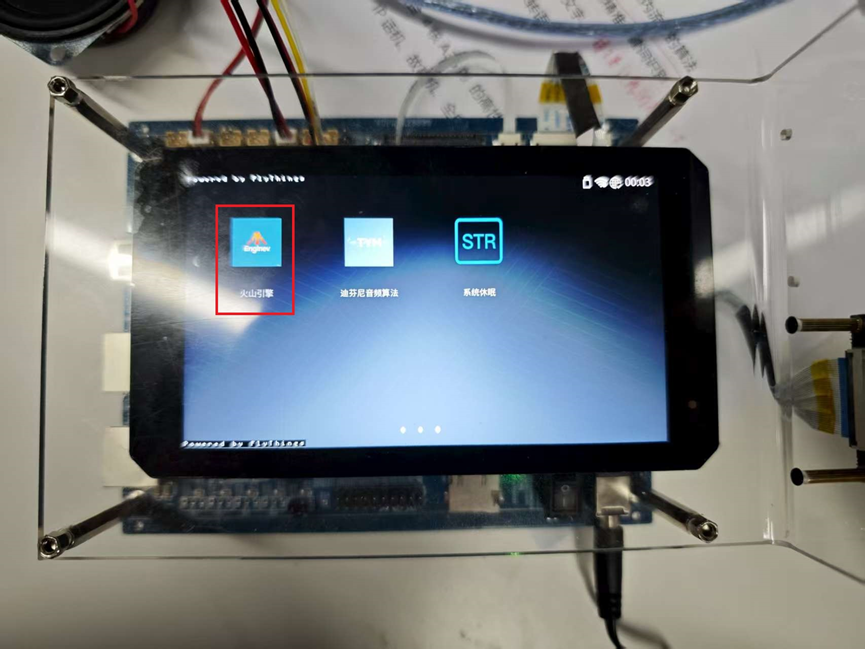

在GUI界面第三頁，可以看到有火山引擎圖標。這個是內置的demo程序，不能直接使用，需要先在火山引擎上配置文件并且載入板端。

具體的操作可以跟著Comake社區的[貼子] ，一步一步操作。這里不贅述了。

在全部配置完成后，啟動。屏幕會切換到攝像頭畫面

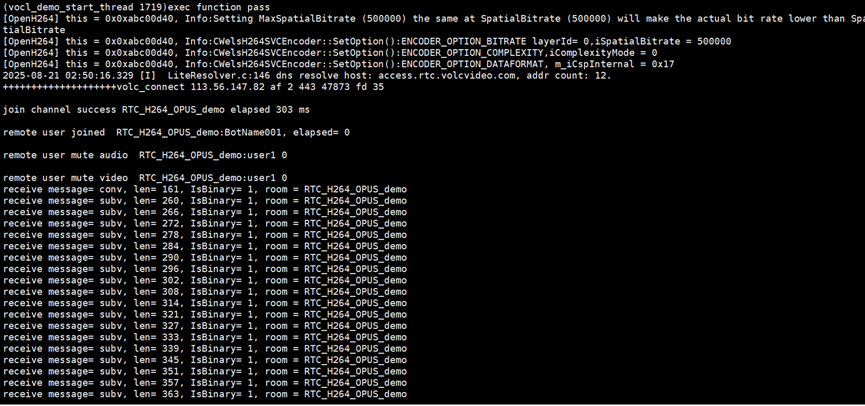

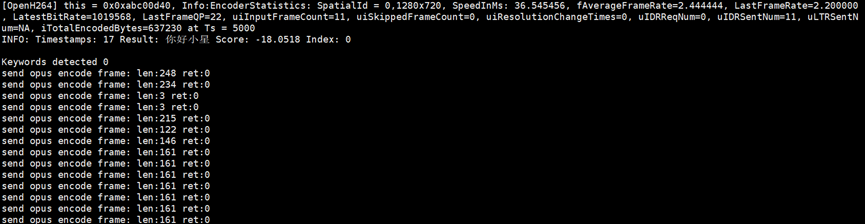

同時，揚聲器會播放語音“你好，我是小星”的歡迎詞。如果你說“你好小星”，那么也會有相應的語句回應。這里我們插上串口板，可以看見大模型的數據發送。

4.2. AI實戰Demo功能體驗

另外建議把把串口也連上，串口的連接同樣可以參考Comake開發者社區的這篇[貼子] 。連上串口之后，除了
上述GUI功能，該開發板還提供了大量的demo程序，比如 /customer/opendla 提供了大量的AI 算法demo ,具體介紹可以參考 [IPU Sigdoc 開源算法demo實戰的介紹]

/customer/opendla # ls
models                      prog_sed_eat
prog_asr_conformer          prog_segmentation_yolov8
prog_benchmark              prog_separation_sepformer
prog_classification         prog_speaker
prog_detection_yolov11_obb  prog_tts_fastspeech2
prog_detection_yolov5       prog_tts_vits
prog_detection_yolov8       prog_vad_nemo
prog_llm_conformer_punc     prog_vlm_clip
prog_llm_transformerlm      prog_vlm_mobilesam
prog_ocr_lpr                prog_vlm_tag2text
prog_ocr_ppocr              prog_vlm_yolo_world
prog_pose_yolov8            resource

我這里跑了一下yolov8 算法的效果：

1.串口輸入如下cmd

cd /customer/opendla
  ./prog_detection_yolov8 -i ./resource/bus.jpg -m ./models/dectection/yolov8n_640x640.img

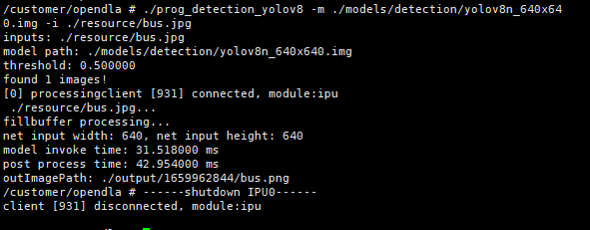

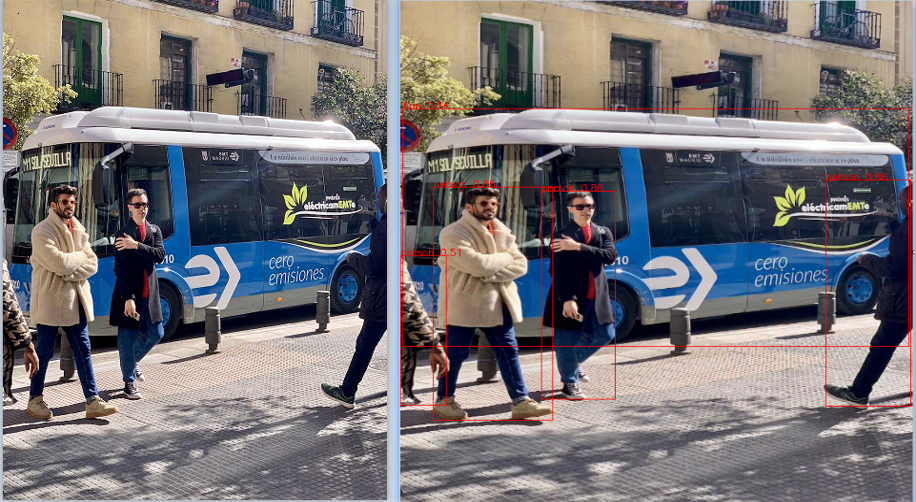

2.輸出結果如下：

4.3. 其他功能Demo的體驗

在/customer/sample code 也放了海量demo，具體每個demo的用法可以參考SDK內部對應source code目錄下的readme.md .感興趣的小伙伴可以進一步的去研究。

/customer/sample_code # ls -x
audio_ai_ao_demo
audio_alg_2mic_bf_ssl_demo
audio_alg_4mic_bf_ssl_demo
audio_alg_aec_demo
audio_alg_apc_demo
audio_alg_kws_demo
audio_alg_mix_demo
audio_alg_sed_demo
audio_alg_vad_demo
audio_mp3_play_demo
bootlogo_mem_free
crypto_aes_demo
crypto_rsa_demo
crypto_sha_demo
disp_panel_demo
disp_pspi_demo
disp_sensor2Panel_demo
dla_detection_demo
dla_ipu_utilization
double_sensor_transfer_double_sensor_openh264_transfer_demo
double_sensor_transfer_double_sensor_transfer_demo
gfx_gfx_demo
intercoremgr
ive_sample_16bit_to_8bit
ive_sample_acc
ive_sample_add
ive_sample_adp_thresh
ive_sample_alpha_blending
.....等
