在當今電子產品高度密集的時代，我們是否曾思考過：為什么手機放在音箱旁會發出刺耳的噪音?為什么飛機起飛時要關閉電子設備?這些現象背后，都隱藏著一個關鍵的技術概念——電磁兼容性(EMC)，在8.8日的研討會上，MDD高級FAE對該問題進行了深入解析。

01EMC電子產品的免疫系統

電磁兼容性(EMC)是指電子設備或系統在電磁環境中既能夠正常工作，又不會對其他設備產生不可接受干擾的綜合技術能力。

可以把它想象成電子產品的免疫系統，包含兩大核心功能：

電磁干擾(EMI)抑制：確保設備產生的電磁干擾低于國際標準限值，避免成為"干擾源"

電磁抗擾度(EMS)：保證設備能夠抵抗外部電磁干擾，不輕易成為"受害者"

02EMC挑戰

看不見的電子戰爭

電磁干擾主要通過兩種方式傳播：

傳導干擾：通過導線或電源線傳播

輻射干擾：以電磁波形式通過空間傳播

這些干擾可能導致設備性能下降、數據錯誤甚至系統崩潰。國際電工委員會(IEC)報告顯示，電磁干擾每年給全球電子行業造成的損失超過數十億美元。

為應對這一挑戰，各國制定了嚴格的EMC標準：

國際標準：CISPR32、IEC61000系列

區域標準：歐盟EMC指令(2014/30/EU)、美國FCC Part 15、中國GB9254-201

03EMC問題的防護者

MDD快恢復整流橋具有三大核心技術優勢

01高效抑制諧波振蕩

大幅減少X電容、共模電感等EMI抑制器件的使用

02高密度集成設計

實現更簡潔、更高密度的電源方案

03寬適用范圍

電流2-8A、電壓1000V，覆蓋18W-150W開關電源產品

MDD快恢復整流橋經過多次測試

以65W氮化鎵快充方案為例：

普通整流橋：傳導超出限值

替換成MDD的TTR8MF快恢復整流橋后：

傳導低于限值且有余量

這些實測數據充分證明了MDD產品在EMC性能上的卓越表現

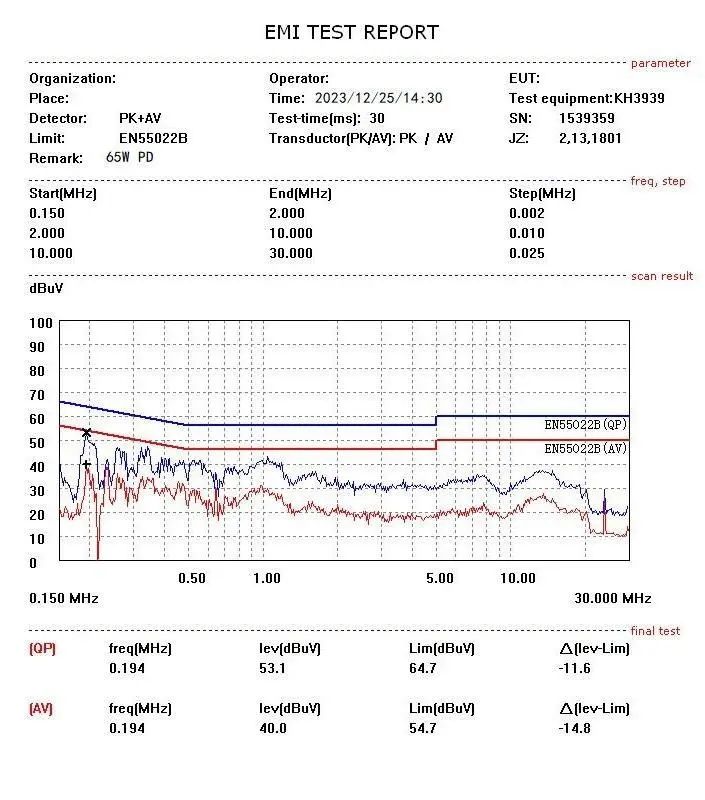

TTR8MF快恢復整流橋

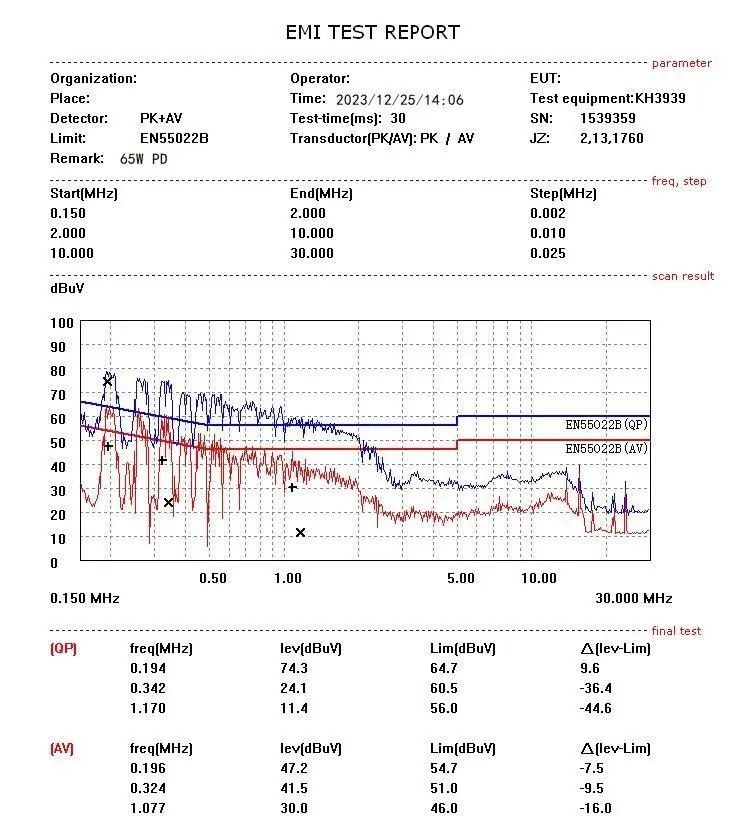

普通整流橋

04應用場景

MDD快恢復整流橋系列產品已成功應用于：

氮化鎵快充：實現小型化、高功率密度設計

開關電源：提高能效，簡化電路結構

工業控制系統：增強在復雜電磁環境中的穩定性

汽車電子：滿足車規級EMC要求

MDD位于安徽滁州的自有工廠，擁有先進的儀器設備、持續健全的質量管理體系和可靠性實驗室，把控產品封裝測試生產制程，始終以產品質量放在第一位。

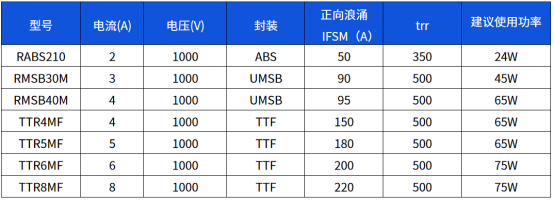

05選型推薦

MDD貼片式快恢復整流橋共有以下三種封裝及多種型號選擇，可以大幅減少諧波振蕩的發生，減少X電容、共模電感、差模電感等EMI抑制器件的使用數量或者減小使用規格
