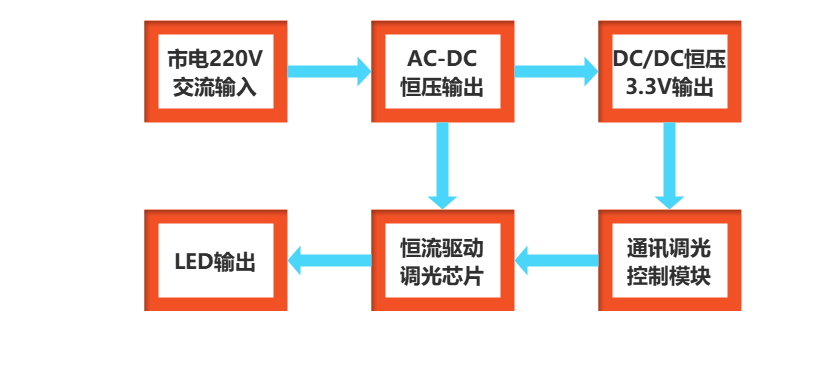

隨著智能家居照明系統多模塊化（如藍牙、WiFi、ZigBee）供電需求的增加，而常用模塊藍牙的工作電壓為3.3V或5V。H8062A芯片可實現Buck降壓轉換，輸出所需的標準電壓

產品概述：
H8062A 是一款高性能實地架構降壓恒壓芯片，其特點是內部集成了耐壓達 100V 的功率 MOSFET。該器件支持 8V–60V 的寬輸入電壓范圍，能夠持續提供 2A 輸出電流，并支持峰值 3A 的負載能力，典型轉換效率超過 90%，顯著降低溫升，系統整體可靠性。采用固定 150kHz 的開關頻率，不僅優化了輸出紋波表現，還有助于簡化EMI濾波設計，滿足的噪聲環境要求。
得益于高度集成的設計，H8062A 外圍電路簡潔，僅需電感、電容、反饋電阻等少量元件即可構建完整的降壓電源方案，大幅降低系統復雜性與成本。芯片采用熱增強型 ESOP-8 封裝，具有良好的散熱性能，尤其適合空間受限的應用場景。其輸出電壓可通過外部電阻在 1.25V–50V 范圍內可調（精度±5%），并具備優異的負載調整率與線性調整率，在輸入電壓波動或負載瞬變時仍可保持穩定輸出。
在保護功能方面，H8062A 提供了可靠的保護機制，包括逐周期峰值電流限制、可通過外部電阻靈活設置的限流功能、過壓保護（OVP）、輸出短路保護（SCP）、過溫保護（OTP）以及內置軟啟動。軟啟動有效抑開機浪涌電流，提升系統壽命。

H8062A 可應用于汽車充電器、工業電源、電池管理系統（BMS）、電動自行車、電動滑板車、車載儀表、MCU與通信模塊供電、電動汽車輔助電源等場景，是一款在高壓、高可靠性要求環境中表現優異的電源解決方案。。
關鍵參數總結：
輸入電壓范圍 (VIN)： 10V - 60V
輸出電壓范圍 (VOUT)： 1.25V - 50V (可調)
持續輸出電流 (IOUT)： 2A
開關頻率： 150kHz (固定)
效率： >90% (典型值)
輸出電壓精度： ±5%
功率 MOSFET： 集成 100V
關鍵保護： 逐周期限流、外置限流、OVP、SCP、OTP、軟啟動
封裝： ESOP-8
典型應用領域：
汽車充電器、電池充電器
恒壓電源
BMS 電動自行車、扭扭車、電動車手機充電
MCU模塊供電
電動汽車變流器
車載儀表
電路原理圖
