機器人電路板貼片電容微裂紋的成因分析與預防措施

當工業機械臂以2G加速度反復啟停時，其控制板上0402電容承受的機械應力相當于每天經歷7.2萬次微型地震——微裂紋防護技術正成為高可靠機器人的隱形結構膠。

在工業機器人向高動態性能演進的時代，0.1mm的裂紋擴展可能導致300%的失效風險提升。平尚科技通過創新性結構設計與智能制造工藝，為機器人電子系統構建了無懈可擊的應力防護體系。

微裂紋的鏈?zhǔn)椒磻?yīng)

某汽車焊接產線機械臂曾因控制板電容微裂紋導致信號濾波失效，引發焊槍定位偏差0.3mm，單日損失超200萬元。顯微分析顯示：在經歷80萬次運動循環后，電容端電極與介質層間產生12μm裂紋，等效串聯電阻（ESR）從80mΩ飆升至1.2Ω。

裂紋失效的代價觸目驚心：手術機器人動作失準可能危及患者生命，高空作業機器人電路板開裂可能引發墜落事故。平尚科技通過柔性端子設計將抗彎曲能力提升500%，在0.3mm PCB變形下仍保持結構完整。

微裂紋成因深度解析

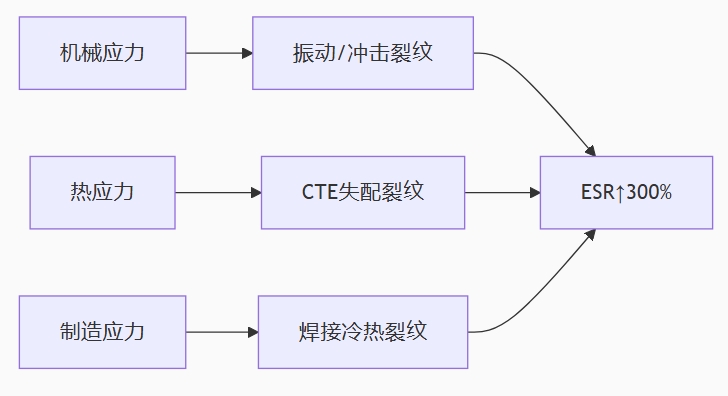

應力三重奏

失效數據對比

平尚五維防護方案

材料創新

介質層：摻鋯鈦酸鋇陶瓷（斷裂韌性3.5MPa·m1/2）

端電極：Cu/Ni/Sn柔性結構（延展率18%）

封裝：有機硅改性環氧樹脂（彈性模量2.3GPa）

結構優化

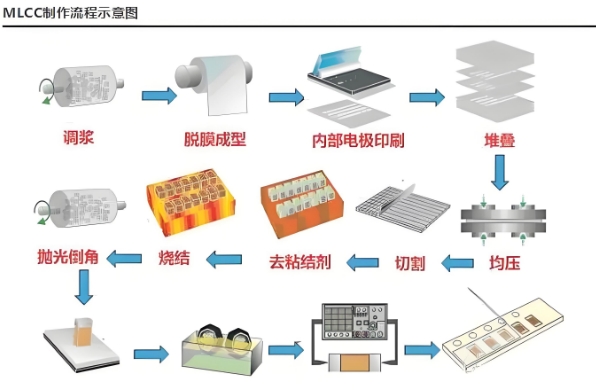

制造工藝突破

1. 激光切割： 脈沖能量<0.5mJ 減少熱影響區 2. 階梯燒結： 850℃→650℃緩冷工藝 3. AI視覺檢測： 分辨率0.5μm 裂紋檢出率100% 4. 三點彎曲測試： 0.3mm變形量100%全檢

工業機器人場景驗證

焊接機械臂控制板

工況：2.5G加速度沖擊，每日2.4萬次

解決方案：

?選型

柔性端子GRT系列

布局

遠離板邊>5mm

灌封

硅膠緩沖層0.3mm

實測效果：

物流AGV驅動模塊

振動環境防護成效：

半導體搬運機器人

極端驗證數據：

預防措施黃金法則

設計四要素

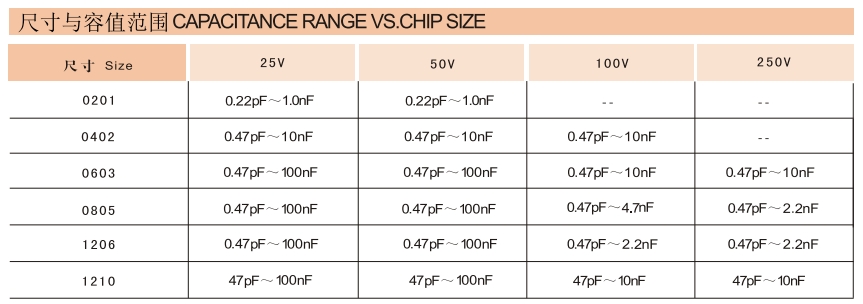

元件選型：

首選柔性端子(抗彎強度>30MPa)

0603以上封裝(裂紋率比0201低80%)

布局規范：

距板邊≥3mm

避開螺絲孔/接插件(間距>5mm)

PCB設計：

- 避免90°走線拐角 - 關鍵電容下方鋪實心銅 - 板厚≥1.6mm(2層板)

防護工藝：

生產過程控制

焊接曲線優化：

預熱區： 1.5℃/s升至150℃ 浸潤區： 150-200℃/90s 回流區： 峰值245℃±3℃/8s 冷卻率： -2.5℃/s

檢測標準：

X-Ray檢測：焊點空洞率<5%

染色滲透：裂紋檢出靈敏度10μm

3D翹曲分析：變形量<0.1mm/m

微裂紋是電子系統的沉默殺手。從汽車產線高速振動的焊接機械臂到半導體工廠的精密搬運機器人，從物流倉庫奔走的AGV到高危環境的特種裝備，平尚科技的微裂紋防護方案，正在微米級的結構優化中守護每顆電容的完整生命。

當工業機器人邁向百萬次動作循環，平尚科技的應力控制技術已為電子元件鑄就金剛之軀。在每一次2G的加速度沖擊中，在每微米的形變抵抗里，都是對可靠極致的永恒追求。
