1. 應用場景

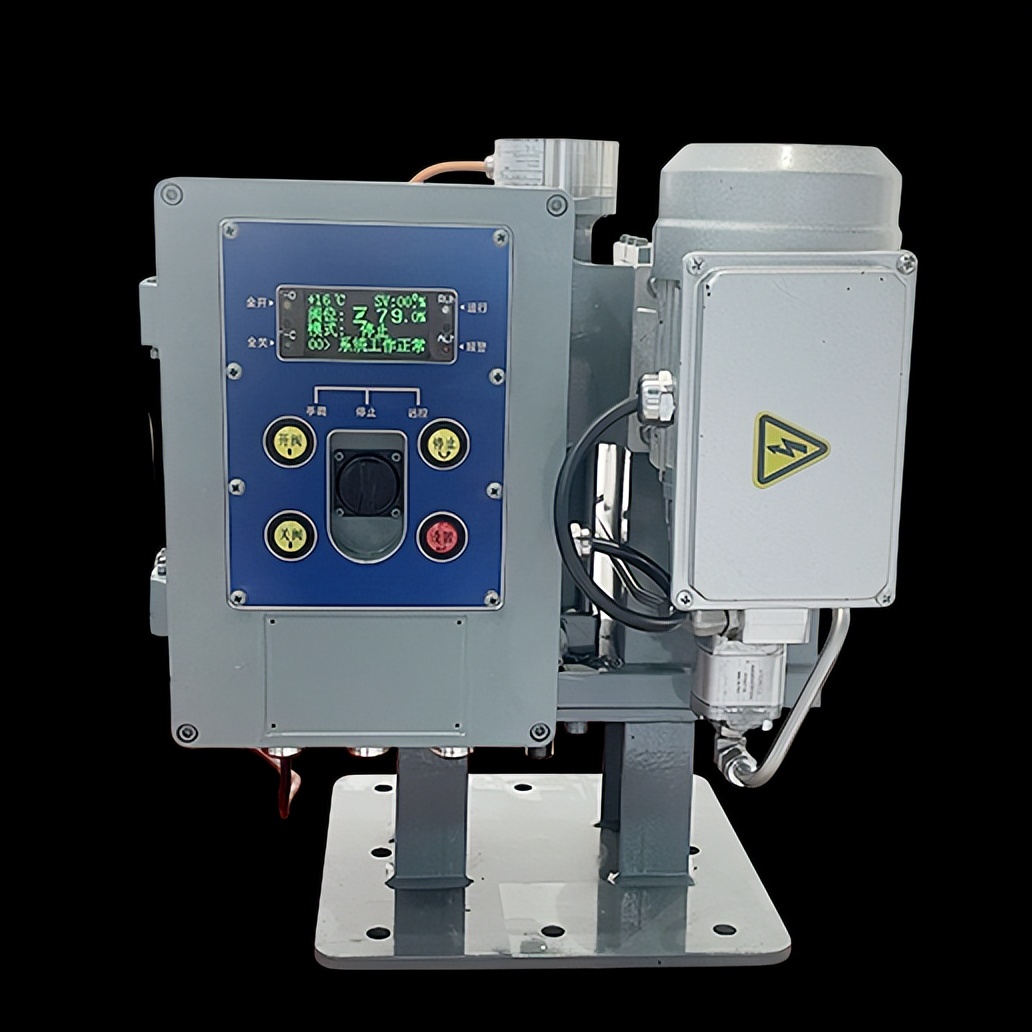

直行程電液執行器（Electro-Hydraulic Linear Actuator）廣泛用于：

電廠鍋爐調節閥（汽輪機調節閥、給水調節閥）

石化行業管道控制閥

水利工程閘門開度控制

船舶推進與舵機控制

這些場合都要求 精確的閥門位移控制，同時需要在強電磁干擾、高溫高壓和惡劣環境下保持長期穩定運行。

2. 傳感器的作用

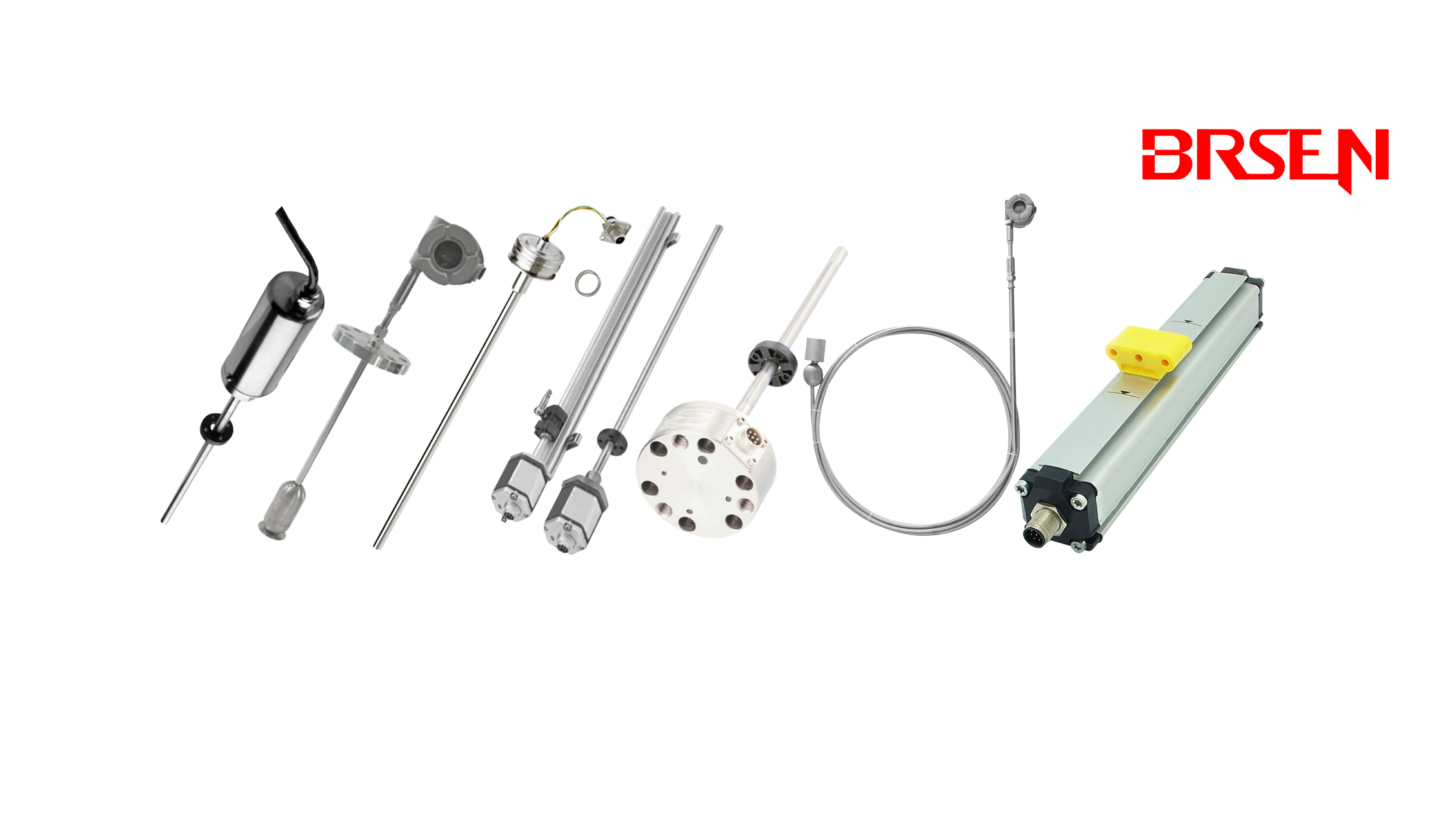

磁致伸縮位移傳感器安裝在執行器活塞或閥桿位置，提供：

絕對位置反饋（即使斷電重啟后仍然保持位置記憶）

實時速度檢測（通過位移微分獲得速度）

閥位閉環控制（與控制器結合，形成 PID 或伺服控制）

3. 典型結構組合

電液伺服閥 / 比例閥：接受電信號 → 控制液壓油流量 → 推動活塞直線運動。

執行缸 / 推桿：與閥門連接，產生閥桿直線位移。

磁致伸縮位移傳感器：嵌入執行缸或并聯安裝，檢測活塞/閥桿位置。

控制單元（PLC / DCS）：讀取磁致伸縮位移傳感器信號（4–20 mA / SSI / Profibus / Profinet），閉環調節閥門開度。

4. 帶磁致伸縮位移傳感器優勢

高精度：典型分辨率 ≤ 5 μm，重復精度 ±0.01%FS

絕對式：掉電不丟失位置，適合關鍵閥門控制

非接觸：磁耦合，無磨損，壽命長

抗干擾強：支持 4–20 mA、RS-422/SSI、CANopen、Profinet 等工業總線

耐環境：可達 IP67/IP68，耐壓封裝可直接安裝在液壓缸體內

5. 應用效果

實現閥位全閉環控制（開/關/中間任意位置可控）

提高執行器的定位精度與響應速度

減少閥門“爬行”“振蕩”問題

在電廠/石化等場景下可帶來 節能、可靠性提升和維護成本降低
