背景

在工業環境中，由于威綸通觸摸屏與廠區分散的多臺S7-1200 PLC相隔甚遠，并且同時有大量的設備如電機、變頻器以及其他電子裝置在運行，所以，當采用RS485有線通信時，會不可避免地受到電磁環境的嚴重干擾。這種干擾會導致傳輸信號的質量顯著降低、信號強度衰減、數據傳輸出現誤差，甚至造成通信鏈路的中斷。

為解決這一問題，采用RS485轉無線傳輸終端（亦稱為無線485傳輸模塊或PLC無線通訊模塊），這些終端支持MODBUS RTU等通信協議，具備出色的抗干擾性能，直接替換原有的有線RS485網絡，實現觸摸屏與多臺PLC的無線通訊連接。使用西安達泰電子的DTD434M系列RS485轉無線傳輸終端，能夠輕松應對上述挑戰。

RS485轉無線傳輸終端的使用和配置

無需編程，無需更改網絡參數或原有程序，接線即用，所有參數都可通過撥碼開關完成，使用方便。

接線方式

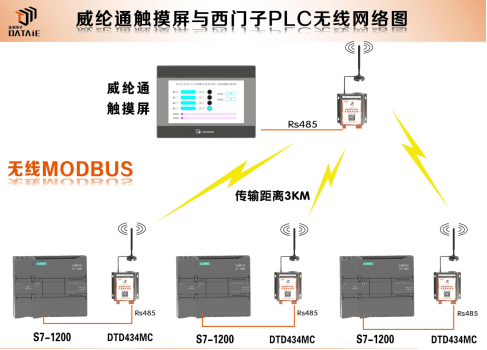

1、觸摸屏作為主站，與RS485轉無線傳輸終端DTD434MC接線

用一根通訊線，一端接入DTD434MC的RS485口，另一端接入觸摸屏的RS485口

2、每臺PLC作為從站，分別與RS485轉無線傳輸終端DTD434MC接線

用一根通訊線，一端接入DTD434MC的RS485口，另一端接入S7-1200 PLC的RS485口

優勢

RS485轉無線傳輸終端DTD434M，內嵌RS232/RS485雙接口，可以與西門子、施耐德及ABB等PLC配套使用，代替有線的RS485網絡，實現無線485自組網通訊。優勢：支持西門子PPI協議、MODBUS RTU協議以及自由協議，滿足不同設備的通信需求；內含EMI電源濾波單元，全數字加密傳輸方式，確保數據安全、可靠；無需編程，無需插卡，無運行費用，簡化安裝與使用流程，無線可靠傳輸距離達20公里以上，可在各種惡劣環境工業場合長期運行。
