該TPS61193是一款高效、低 EMI、易于使用的 LED 驅動器，具有靈活性，可支持廣泛的應用。它具有三個高精度電流吸收器，可以組合以獲得更高的電流能力。

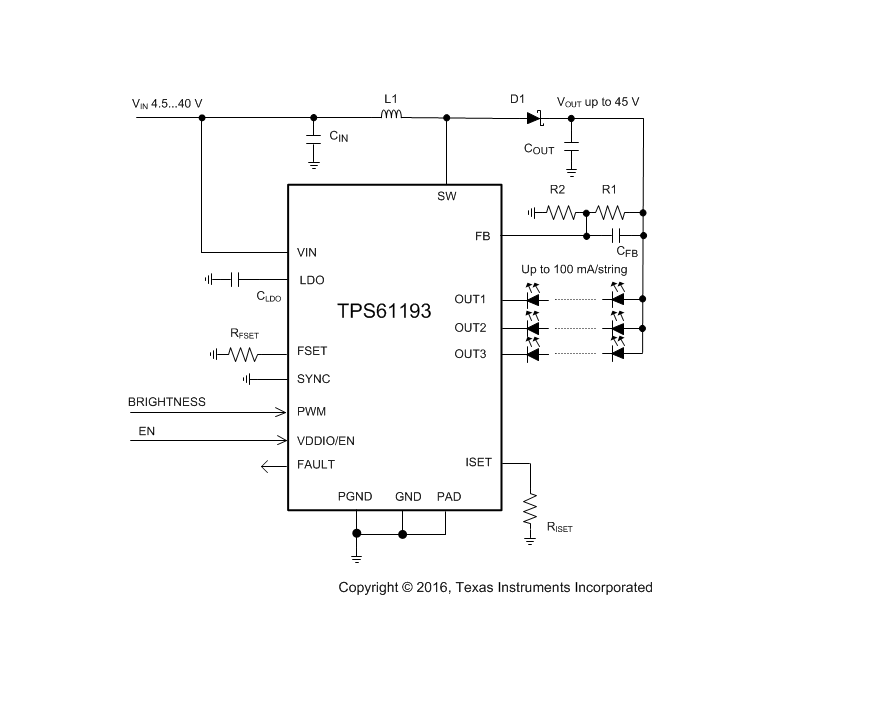

該TPS61193具有集成的DC-DC，支持升壓和SEPIC模式作。該轉換器具有基于 LED 電流吸收裕量電壓的自適應輸出電壓控制。此功能通過在所有條件下將電壓調整到最低足夠的水平來最大限度地降低功耗。對于EMI控制，DC-DC轉換器支持開關頻率的擴頻和與專用引腳的外部同步。
*附件：tps61193.pdf

該TPS61193具有 4.5 V 至 40 V 的寬輸入電壓范圍，可為不同類型的應用提供強大的支持。該TPS61193集成了廣泛的故障檢測功能。該器件支持100 Hz輸入PWM頻率的10 000：1 PWM亮度調光比。

特性

• 輸入電壓工作范圍 4.5 V 至 40 V
• 三個高精度電流吸收器
  • 電流匹配 1%（典型值）
  • LED 燈串電流每通道高達 100 mA
  • 輸出可以從外部組合以獲得更高的電流能力
• 100 Hz 時 10 000：1 的高調光比
• 用于 LED 燈串電源的集成升壓/SEPIC
  • 輸出電壓高達 45 V
  • 開關頻率 300 kHz 至 2.2 MHz
  • 開關同步輸入
  • 擴頻可降低 EMI
• 廣泛的故障檢測功能
  • 故障輸出
  • 輸入電壓 OVP、UVLO 和 OCP
  • LED開路和短路故障檢測
  • 熱關斷
• 外部元件數量最少空間

參數

方框圖

?1. 核心規格?

• ?輸入電壓范圍?：4.5V至40V
• ?輸出能力?：
  • 三通道高精度電流沉，每通道支持100mA（可并聯擴展）
  • 輸出電壓最高45V（集成升壓/SEPIC拓?fù)洌?/li>
• ?調光性能?：10,000:1 PWM調光比（100Hz時）
• ?開關頻率?：300kHz至2.2MHz可調（通過外部電阻設置）

?2. 關鍵特性?

• ?高效率設計?：
  • 自適應輸出電壓控制，動態優化功耗
  • 典型效率>90%（12V輸入時）
• ?EMI抑制?：
  • 支持?jǐn)U頻調制（±3%頻率抖動）
  • 外部同步輸入引腳
• ?保護功能?：
  • LED開路/短路檢測
  • 輸入過壓(42V)/欠壓(4V)保護
  • 熱關斷(165°C)

?3. 應用場景?

• 工業控制面板背光系統
• 工業PC及測試測量設備
• 需多通道LED驅動的場景

?4. 封裝與引腳?

• 20引腳HTSSOP封裝（帶散熱焊盤）
• 關鍵引腳功能：
  • ISET（電流設置電阻）
  • FSET（頻率設置電阻）
  • SYNC（外部同步輸入）
  • FAULT（故障指示輸出）

?5. 設計要點?

• ?布局建議?：
  • 保持功率地平面完整
  • 高頻電流回路最小化
  • LDO旁路電容需緊貼器件
• ?典型配置?：
  • 升壓模式推薦電感33μH（300kHz時）
  • SEPIC模式需注意VIN+VOUT<50V限制

?6. 文檔版本?

• 當前版本：SNVSAF4C（2021年2月修訂）
• 主要變更：優化開關頻率范圍說明，增強引腳描述
