應用背景?

山東某挖掘機機械有限公司的核心產品涵蓋裝載機、挖掘機、道路機械及核心關鍵零部件等系列工程機械。為加速新舊動能轉換，企業引入全新挖掘機整機裝配線，并配合勞動組合調整，不僅顯著提升了裝配水平與生產效率，還實現了工裝、專用工具的集中合理利用，有效提高了裝配質量與生產操作安全性，便于集中管理。?

無線應用場景?

該公司挖掘機生產裝配線的無線通訊項目包含兩大應用場景，分別針對不同生產環節的需求提供解決方案。?

牽引機和挖掘機裝配流水線自動互鎖防呆系統無線通訊應用：在挖掘機裝配的液壓系統檢測、調試工序中，操作鏟斗、斗桿、動臂時，需用牽引機鏈條固定流水線挖掘機以防偏移引發事故。但作業完畢后，若操作工人忘記取下鏈條掛鉤，輸送帶運行會導致設備受損。為此，采用捷米特JM-Bridge01S-AX無線雙向開關量傳輸終端實現安全互鎖，只有鏈條歸位，流水線才能運行；若超時未歸位，裝置會聲光報警且流水線停止運行，起到主動自動保護作用，保障生產安全并提高效率。?

生產線輔料加注機加注量的可視化操作系統無線通訊應用：挖掘機裝配過程中，在下車裝配、液壓測試等環節需添加液壓油、柴油等多種輔料?？蛻粜枰獙?shí)現加注機與操作臺間加注量數據的無線傳輸及大屏顯示，進而無線控制加料?？紤]到輔料加注區與操作臺相距約100米，工廠采用在操作臺的臺達觸摸屏及加注機的歐姆龍PLC端分別安裝捷米特JM-Bridge01S-AX無線通訊終端的方案，實現了加料信息的相互傳輸，達成無線可視化操作，消除生產及安全隱患，加速裝配線數字化生產。?

無線方案的好處?

該無線通訊方案在實際應用中展現出多方面優勢，為企業生產帶來便利與保障。?

安裝便捷高效：無需編程和大型施工，免除布線維護困擾，一天內即可完成改造并滿足通訊穩定性要求。無線通訊終端只需接入信號并供給電源即可使用，普通電工就能完成安裝。?

無額外運行成本：后期使用過程中，不產生無線設備運營費用，且無需插卡，降低企業長期投入。?

數據傳輸安全可靠：采用全數字無線加密傳輸，對通訊協議進行再次加密處理，確保數據安全可靠，在無線信號繁雜的環境下仍能穩定實現遠距離通訊。?

擴展性強：支持自組網無線通訊，可根據生產需求隨時增減從站數量，靈活適應企業發展。?

產品介紹?

針對不同的信號傳輸需求，相關產品具備特定功能和適用場景，為無線通訊方案提供有力支撐。?

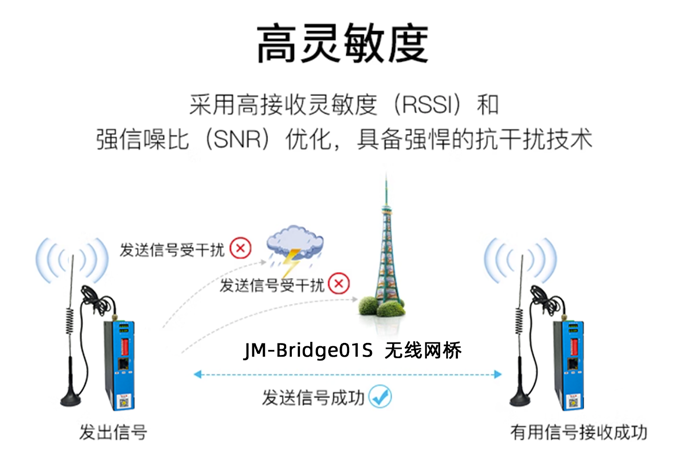

JM-Bridge01S-AX可實現點對點的無線開關信號遠傳，發射端可接入4-16路無源開關觸點或者0-24VDC電壓信號，接收端則提供4-16路OC門輸出信號，能直接驅動24VDC直流繼電器，且與發射端信號逐一對應。?

JM-Bridge01S-AX通過無線方式傳輸工業現場的開關量信號，可接入繼電器、警示燈、PLC或DCS等設備。其無線可靠傳輸距離可達50公里，既適用于點對點通信，也適合點對多點且分散不便于挖溝布線的應用場合。兩款產品無需編寫程序，無需布線，一般電工即可完成調試使用。?

更多詳細內容或具體配置過程可咨詢羽工。
