犬貓腦電與人類腦電關鍵特征的異同

HUIYING

犬貓腦電采集電極分析總結

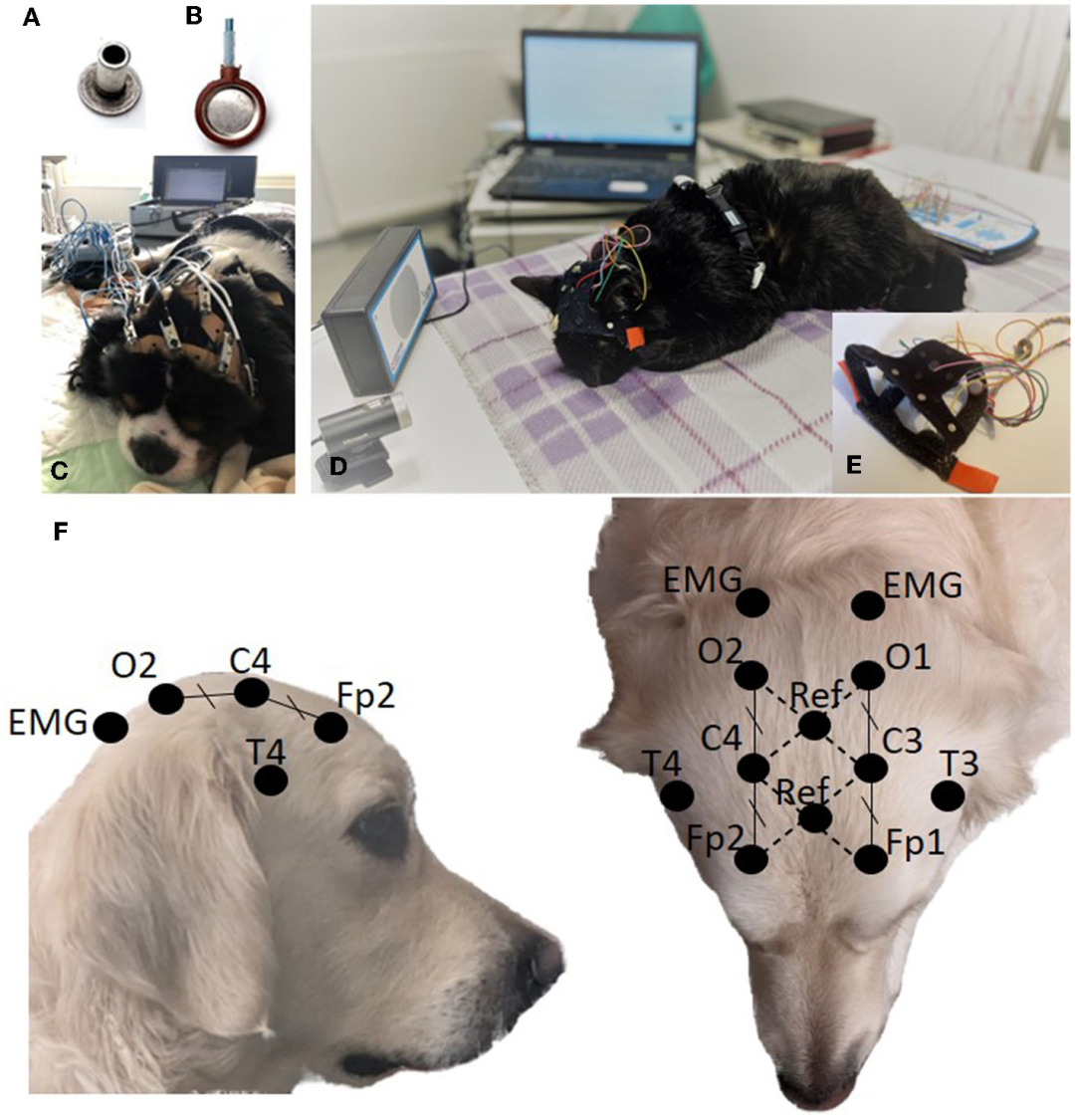

圖1：犬貓EEG電極類型、采集裝置與定位解剖圖

HUIYING

與人類電極的異同

結論：杯狀電極+定制頭套（PetCap）為最優組合，實現：

高信號質量：阻抗≤20kΩ（犬98.8%/貓97.6%）

高可讀性：>50%時長可解讀（犬75%/貓83%，圖2B-C）

操作效率：安裝時間縮短50%（凝膠預涂減少干預）。

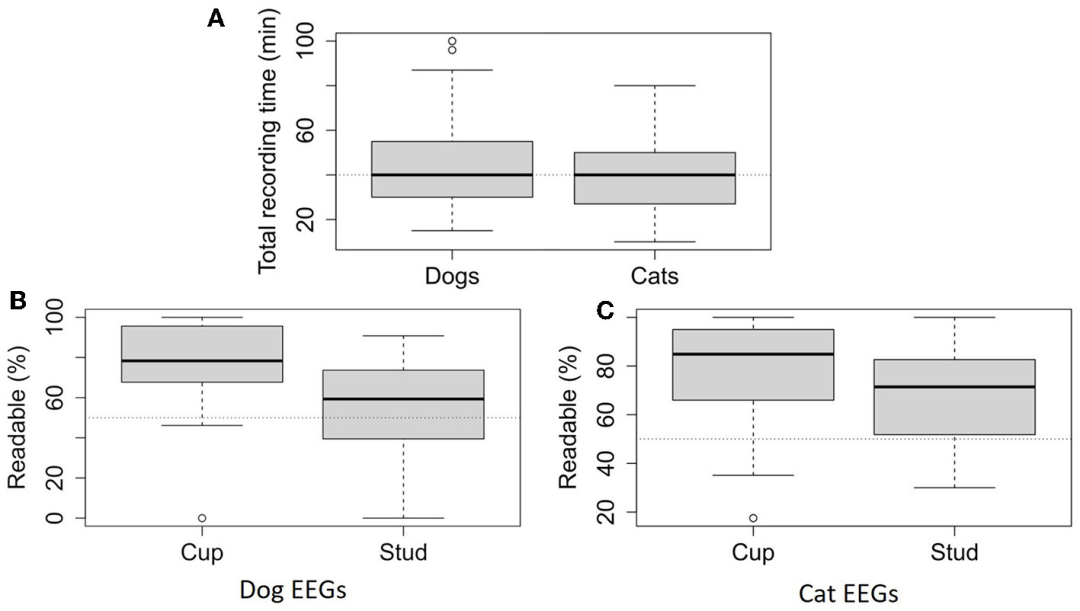

圖2：犬貓EEG記錄時長與杯狀/紐扣電極信號可讀性對比

HUIYING

臨床研究核心總結

研究方法

對象：140只動物（101犬/49貓），41犬種+6貓種，涵蓋健康/癲癇/腦病個體。

流程：

無鎮靜下視頻EEG（94%案例），同步心電/肌電/呼吸監測（圖1F）。

對比電極（杯狀 vs 紐扣）與固定系統（PetCap vs 彈性帶）。

光刺激協議（3–50Hz閃光，圖1D）。

評估指標：阻抗、等時性（isosynchromy）、偽跡占比、生理節律識別率、刺激響應。

關鍵結果

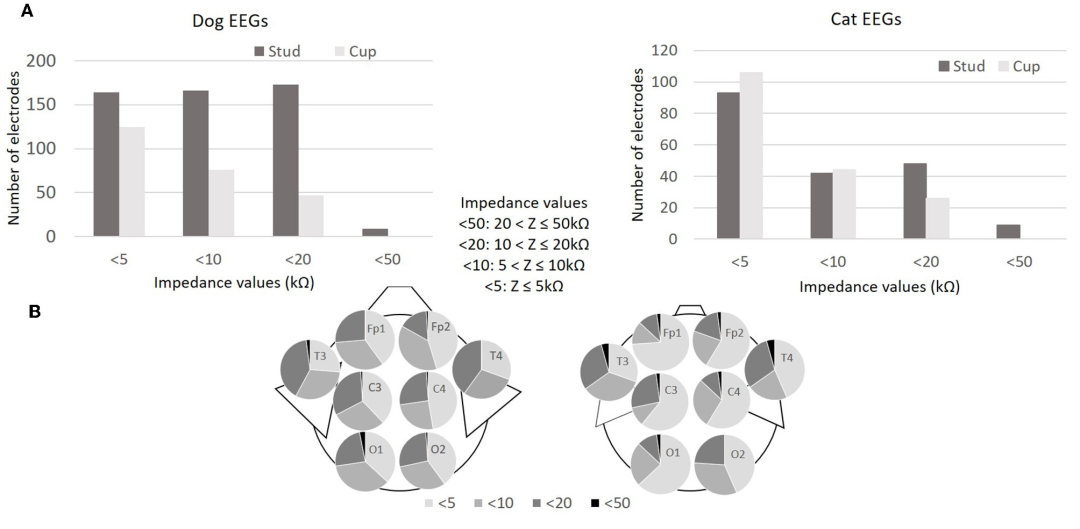

圖3：犬貓EEG電極阻抗分布及位置依賴性

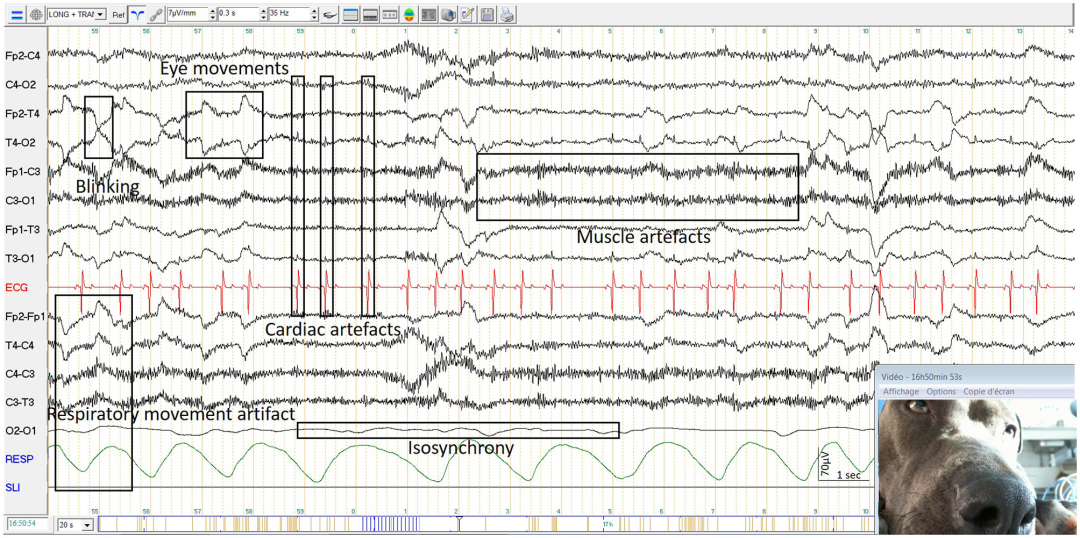

圖4：犬貓EEG典型偽跡圖譜（等時性、生理性及運動偽跡）

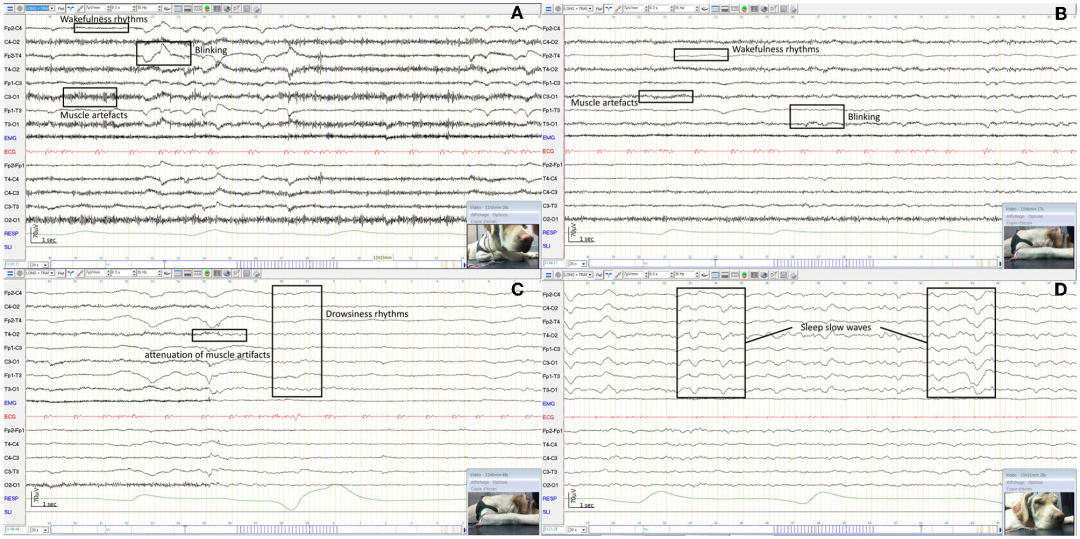

圖5：犬生理性腦電節律（清醒-嗜睡-睡眠過渡）

圖6：貓生理性腦電節律（清醒-嗜睡-睡眠過渡）

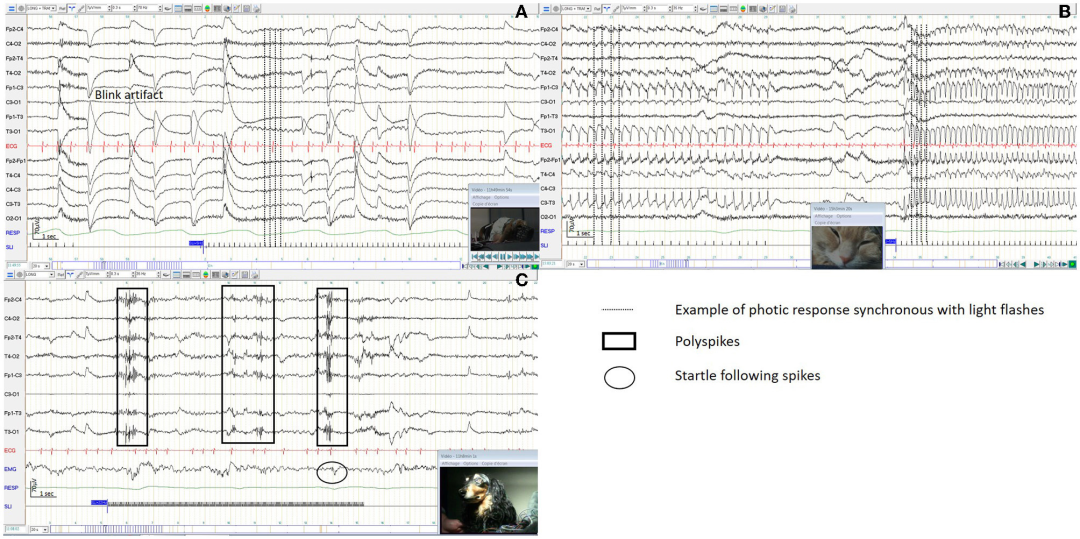

圖7：犬貓光刺激EEG響應模式（生理性光驅動 vs 癲癇樣放電）

HUIYING

總結

技術突破：首次建立無鎮靜犬貓視頻EEG標準化流程，解決傳統麻醉干擾腦電活動、針電極侵入性問題。

核心創新：

PetCap頭套+杯狀電極：兼顧信號質量（阻抗≤10kΩ）與動物耐受性（94%免鎮靜）。

物種差異量化：貓光驅動反應率85%（犬11%），提示跨物種刺激協議需定制。

臨床價值：

作為一線檢查（尤其癲癇），31.6%病例提供關鍵診斷信息（癲癇放電/腦電波）。

推動獸醫癲癇分類從純臨床向電臨床綜合模式轉變（類似人類ILAE標準）

HUIYING

回映產品 ：外周神經系統（PNS）調控設備

產品1：經皮耳迷走神經刺激（taVNS）
本產品采用經皮耳迷走神經刺激（taVNS）技術，通過非侵入性電刺激耳甲腔及耳甲艇的迷走神經分支，精準調控耳部迷走神經分支（耳甲腔CO10、耳甲艇CO15等穴位）；具有多種刺激模式、信號調節范圍大，直接作用于神經生理機制，可適用于睡眠障礙、焦慮癥狀、認知障礙、乏力、食欲減退、偏頭痛、以及癲癇等多種疾病的輔助治療。

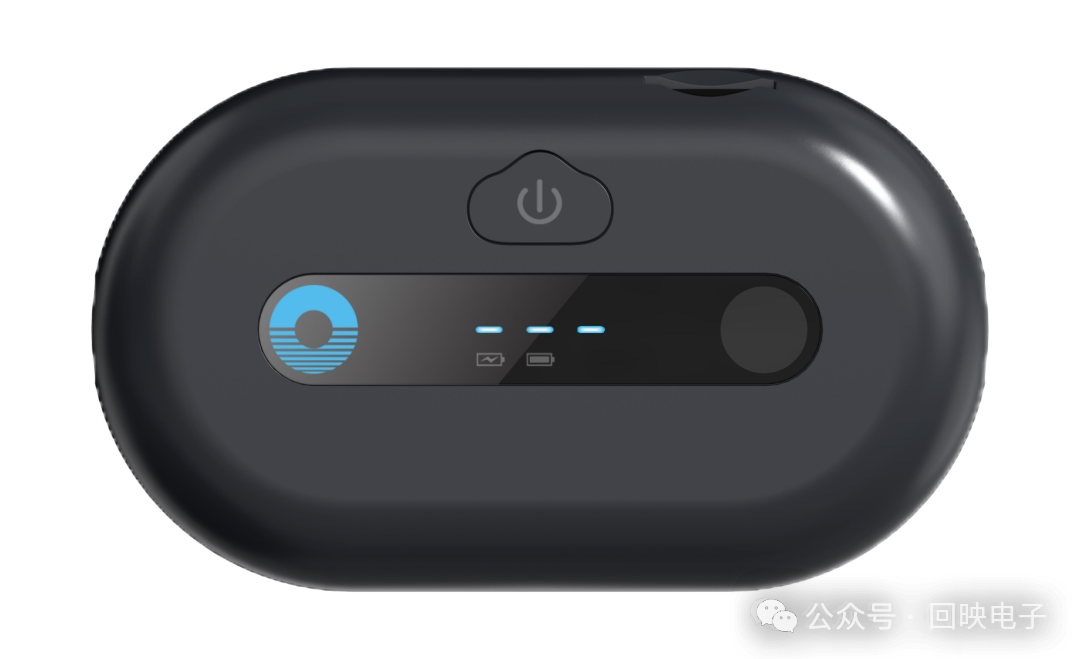

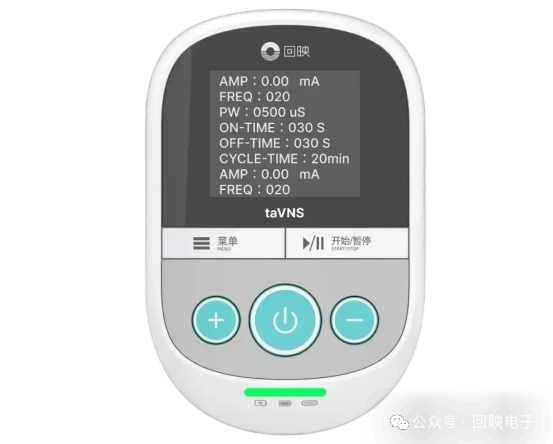

回映經皮耳迷走神經刺激taVNS設備示意圖

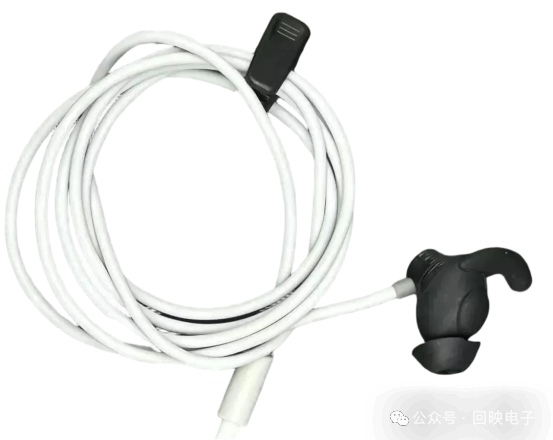

回映自研經耳迷走神經電刺激耳甲電極

基本參數

刺激強度：0 - 30mA;

刺激頻率：1 - 200Hz;

刺激脈寬：100 - 1000us;

刺激維持ON狀態：1 - 500s;

刺激間歇OFF狀態：1 - 500s;

淡入淡出時間：0 - 10s.

HUIYING

回映產品 ：多模態生理參數采集設備

產品1：單通道肌電/心電/皮電采集設備

單通道肌電采集設備創新性地采用type-C轉腦電電極以簡單輕便的方式實現了單通道肌電、心電、皮電采集，且基于結構與硬件的特殊設計，支持高原環境下進行采集。另外產品總體結構采用魔術貼設計，方便于全身佩戴。

適用領域:單通道生理參數采集

單通道肌電/心電/皮電采集設備

基本參數

1.模數轉換：24位；

2.通道數：2；

3.示值準確度：誤差不大于±10%或±2μV,兩者取較大值；

4.測量范圍：測量范圍±350mV；

5.分辨率：分辨率≤2uV；

6.系統噪聲：系統噪聲≤1uV；

7.通頻帶：通頻帶為20Hz~250Hz(不包括陷波波段)；

8.差模輸入阻抗：差模輸入阻抗大于5MΩ；

9.共模抑制比：共模抑制比大于100dB；

10.工頻陷波器：設備有50Hz陷波器,衰減后幅值不大于5μV(峰-谷值)；

11.工作噪音：工作噪音不大于65dB(A)；

產品2.基于干電極的32通道腦電采集儀

高質量腦電信號采集對于精準識別和分析非癲癇樣異常（如彌漫性慢波、局灶性δ活動）至關重要。為此可以了解我們研發的一款32通道可穿戴腦電采集儀，采用高精度干電極采集腦電信號，無需導電膏即可快速佩戴，極大提升了受試者的舒適度和操作效率，特別適合長時間或動態環境下的數據采集。該設備不僅能通過全覆蓋設計捕捉全腦電活動細節，還采用了type-C智能轉接技術和抗干擾硬件架構，有效減少了運動噪聲和電磁干擾對信號的影響，在高原或移動場景中也能穩定輸出低噪聲波形。

適用范圍：多通道生理參數采集

基本參數

采樣率：≤ 16KSPS，每個通道獨立可控制；

共模抑制比：≥ 120dB；

系統噪聲：≤ 5uVrms；

模數轉換率：24 位；

輸入信號范圍：±375mVpp；

通頻帶：直流耦合放大，保留全部低頻信號；

事件同步輸入：無線同步，時間精度＜1ms；

供電方式：可充電鋰電池；

工作時間：單電池供電不低于4 小時；

優勢：可支持高原環境采集。
