多點時域干涉電刺激MTI 概述

MTI 定義

多點時域干涉電刺激（Multi-Point Temporal Interference, MTI）是一種非侵入性深部腦神經調控技術。它通過在兩對表面電極上同時施加四路不同頻率的高頻交流電（如1 kHz, 1.01 kHz, 10 kHz, 10.01 kHz），利用這些電流在腦組織內傳播并發生“干涉”的物理特性，在深部腦區的不同空間位置上獨立地產生多個低頻包絡（如10 Hz）電場，從而實現對多個目標腦區的同步、選擇性刺激。

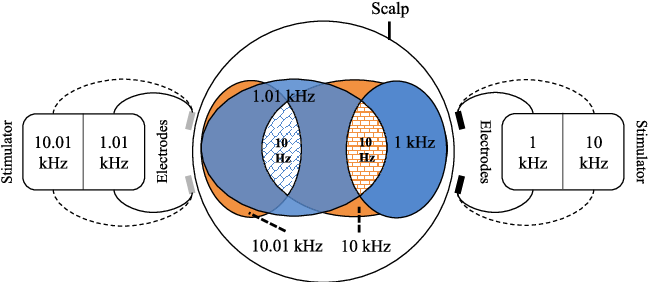

圖1 MTI刺激原理示意圖：最核心的概念圖

MTI 的優勢

MTI（多點時域干涉電刺激）技術的出現，是為了解決神經調控領域長期存在的兩大核心痛點：傳統非侵入性技術無法有效刺激深部腦區，而深部腦刺激（DBS）等侵入性方法又伴隨手術風險。MTI通過一種創新的非侵入性方式，巧妙地利用頻分復用原理，僅用兩對表面電極即可在深部腦區同步產生多個獨立可調的低頻刺激焦點，從而實現了對分布式腦網絡（如默認模式網絡、記憶網絡）的多節點同步調控。這一特性使其在治療阿爾茨海默病、帕金森病、抑郁癥等涉及多腦區網絡功能障礙的神經退行性與精神類疾病中展現出巨大潛力，同時也為腦損傷后康復和基礎神經科學研究提供了強大的工具。其優勢在于兼具非侵入安全性、多點同步刺激能力、高空間靈活性和極高的電極效率，標志著神經調控進入了面向網絡、精準無創的新時代。

HUIYING

MTI 系統詳細分析（頻分復用與電流疊加）

MTI系統的核心創新在于巧妙地運用了頻分復用（FDM）和電流疊加原理。

系統構成與原理

電極配置：如圖1所示，僅使用兩對表面電極（黑色對和灰色對）。

信號生成：MTI刺激器（圖4）產生四路獨立的、電隔離的高頻正弦電流。

黑色電極對注入：I?（= 1 kHz） +I?（= 10 kHz）（硬件上可以通過加法器來實現）

灰色電極對注入：I?（= 1.01 kHz+）I?（= 10.01 kHz）

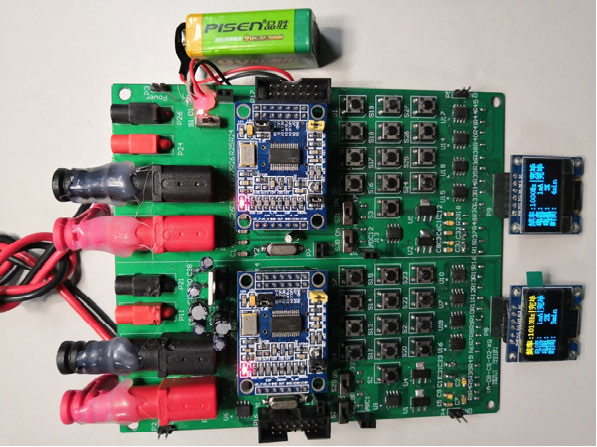

圖2 MTI刺激器實物圖

電流疊加：每個電極對上流過的總電流是兩種頻率電流的瞬時值之和（I_black = I? + I?,I_grey = I? + I?）。這是一個線性疊加過程。

頻分復用（FDM）與空間解復用：這是最關鍵的一步。四個頻率的信號雖在時間上同時存在，但因其頻率不同，在腦組織不均勻?qū)w中傳播時衰減程度不同。大腦像一個天然的濾波器：

刺激點A：在某個特定位置，1 kHz（源于黑）和1.01 kHz（源于灰）的電場強度恰好相等，發生建設性干涉，產生一個強大的10 Hz低頻包絡。（圖6Ai, Bi, Ci 顯示了改變1k/1.01k電流比例時，刺激點A的移動）

刺激點B：在另一個特定位置，10 kHz（源于黑）和10.01 kHz（源于灰）的電場強度恰好相等，產生另一個獨立的10 Hz包絡。（圖6Aii, Bii, Cii 顯示了改變10k/10.01k電流比例時，刺激點B的移動）

神經元只對這些低頻包絡響應，而對高頻載波不敏感。

調整電流比例：是在每一個邏輯頻率對（而不是物理電極對）的內部進行的。 這意味著MTI刺激器必須能夠?qū)λ穆奉l率的電流源進行獨立、精密的幅度控制。

調節1 kHzvs1.01 kHz的比例 → 控制刺激點A的位置。

調節10 kHzvs10.01 kHz的比例 → 獨立地控制刺激點B的位置。

這種操作方式實現了用最少的物理電極（兩對），通過“頻分復用”和“獨立幅度調控”，最終在腦內空間實現了兩個刺激點的完全獨立操控。這是MTI技術相比傳統方法最具創新性和實用性的優勢之一。

HUIYING

臨床研究：研究方法與結果

研究方法

計算機仿真（COMSOL）：

幾何模型：在均勻圓柱體和不均勻球體（4層：頭皮、顱骨、腦脊液、腦組織）中模擬電場分布，驗證基本可行性。

MRI人頭模型：基于真實人類MRI數據構建高精度頭模型（圖9D），驗證在真實人頭結構中的效果。

物理模型實驗：

組織仿體：用氯化鈉溶液模擬腦組織電導率，用3D打印的培養皿裝置放置電極。

電場測量：使用精密移動探針陣列測量仿體內的電場分布（圖6iii,iv）。

關鍵參數優化：

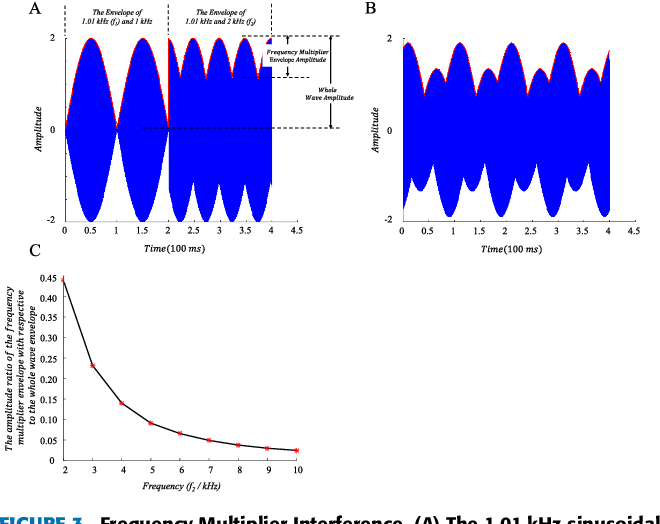

頻率選擇：通過MATLAB仿真（圖3）證明，選擇頻率差為10Hz且 carrier frequency 足夠高（~10kHz）可有效避免頻率乘性干擾（如2kHz與1.01kHz干涉產生的20Hz偽包絡）。

圖3 頻率乘性干擾分析：關鍵的參數優化圖

幅度補償：實驗測量（圖4）發現組織阻抗隨頻率升高而降低，因此高頻電流需更大振幅才能產生與低頻電流相當?shù)碾妶?chǎng)強度。這在設置刺激參數時至關重要。

圖4 組織阻抗-頻率特性曲線：重要的物理基礎圖

研究結果

可行性驗證：在幾何模型（圖6, 7）、MRI人頭模型（圖9）和組織仿體（圖7）中，均成功實現了MTI刺激，產生了兩個獨立且可定位的刺激焦點。

圖6 球體模型中的MTI刺激（仿真）

可調性（Steerability）驗證：通過改變一對電極上的電流比例（如1:1, 1:2, 1:4），可以顯著改變相應刺激點的位置（圖6, 7, 9）。刺激點總會向電流較小的那個電極對方向移動。

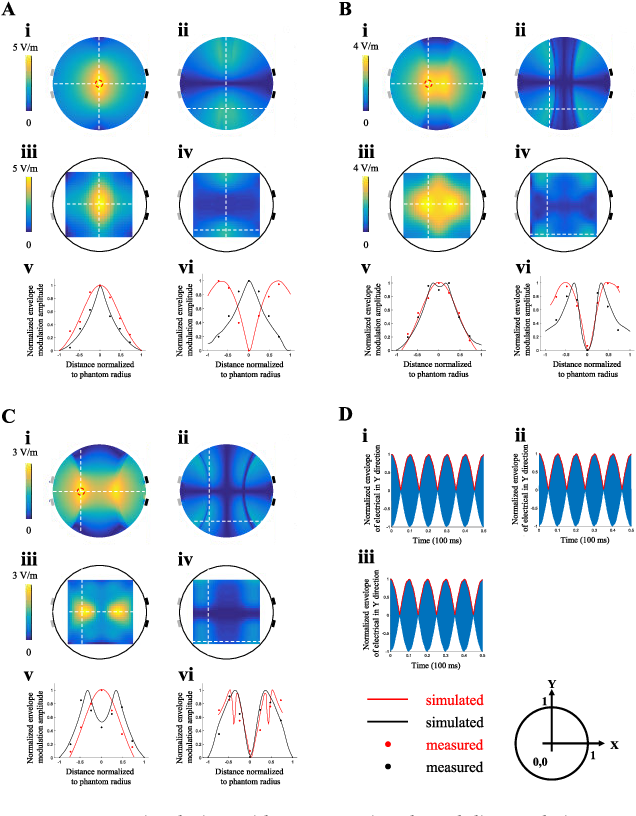

圖7 圓柱模型中的MTI刺激（仿真+實驗）：最核心的結果驗證圖

獨立性（Independence）驗證：如圖8所示，僅調節1k/1.01k的電流比例，可以移動刺激點A，而完全不影響由10k/10.01k產生的刺激點B的位置。這證明了兩個刺激點可以完全獨立控制，是MTI技術的巨大優勢。

圖8 刺激點獨立性驗證：關鍵特性驗證圖

臨床現實性：MRI人頭模型（圖9）的結果顯示，由于真實腦組織的不均勻性，刺激焦點的形狀會變得不規則，提示未來臨床應用中需通過計算建模進行個性化精準定位。

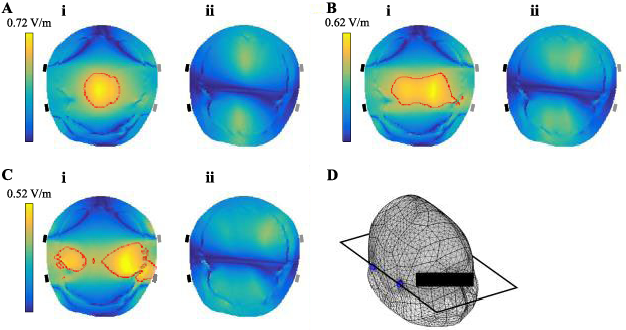

圖9MRI人頭模型中的MTI刺激：臨床轉化前景圖

HUIYING

總結

MTI技術代表了一種范式轉換。它將神經調控的思維從“刺激一個點”升級為“調控一個網絡”。通過巧妙的頻分復用和電流疊加策略，它用最少的硬件（兩對電極）實現了前所未有的功能（多點獨立可調的深部刺激）。盡管其在走向臨床前仍面臨挑戰（如個性化精準聚焦、在體有效性驗證、刺激參數優化等），但本研究為其奠定了堅實的原理驗證（PoP） 基礎。MTI為未來研究和治療阿爾茨海默病、帕金森病、抑郁癥等復雜腦網絡疾病打開了一扇新的大門，為無創、精準、網絡的神經調控時代鋪平了道路。

HUIYING

回映產品

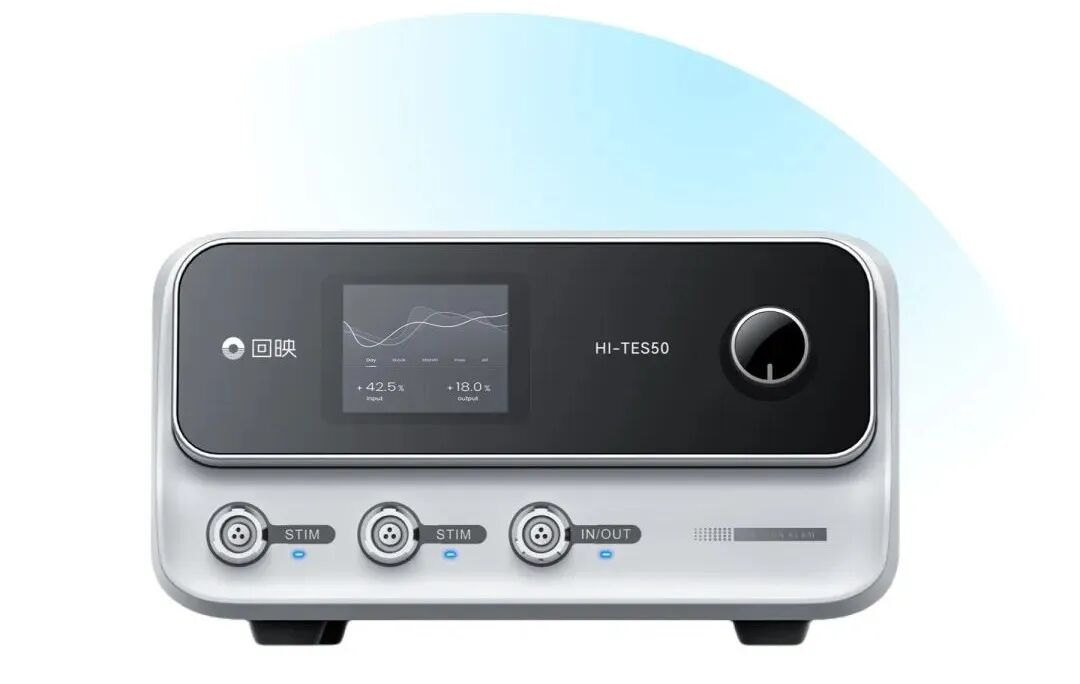

產品1：便攜式TI時域干涉經顱電刺激儀

便攜式TI時域干涉經顱電刺激儀通過緊密接觸于頭皮的電極傳導兩路不同頻率的高頻脈沖電流(如：2000Hz和2010Hz),高頻電流流經大腦表層和深部區域，并在腦深部干涉產生低頻包絡(如：10Hz),由于大腦神經元對高頻(>1000Hz)電刺激不響應，所以位于大腦表層的高頻電流并沒有對大腦產生刺激效應位于腦深部的低頻包絡刺激大腦，實現無創地刺激大腦深部而不影響大腦皮層，即無創腦深部電刺激。

回映便攜式時域干涉電刺激設備支持傳統的tTIS時域干涉電刺激模式（基于正弦波），PWM-TI時域干涉電刺激模式（基于50%占空比方波），burst-TI時域干涉電刺激模式,細分為tTI-iTBS，tTI-cTBS兩種模式（基于iTBS，cTBS).

適用范圍：

能夠應用于對老年癡呆、癲癇、帕金森、抑郁癥等多種神經系統疾病治療和神經科學研究的多個領域。

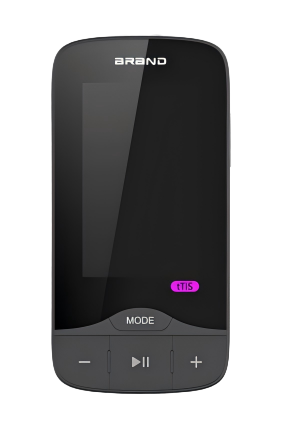

回映便攜式TI時域干涉經顱電刺激儀設備示意圖

產品2：48通道8腦區同步高精度經顱電刺激設備

回映電子科技院線級多腦區高精度經顱電刺激設備(MXN-48)是一款可8腦區/8人同步干預的高精度經顱電刺激實驗平臺。其已突破了Soterix對該技術的壟斷(Soterix產品Soterix MXN-33 高精度經顱電刺激系統其之前是市面上唯一款可對不同腦區進行同步精確干預的設備)回映高精度經顱電刺激產品M×N-48其具有48個獨立輸出通道，每個通道的波形，強度等參數都可以獨立設置，可以實現對8個不同腦區的同步干預，不同腦區的相位同步性<0.1°，大大增強了tES的神經調控效果?；赜掣呔冉?jīng)顱電刺激設備提供了兩種不同的操作模式以供研究者選擇——基礎模式和自由模式?；A(chǔ)模式使用更加方便，設定簡單；自由模式則允許導入自定義電流波形，功能更加強大。

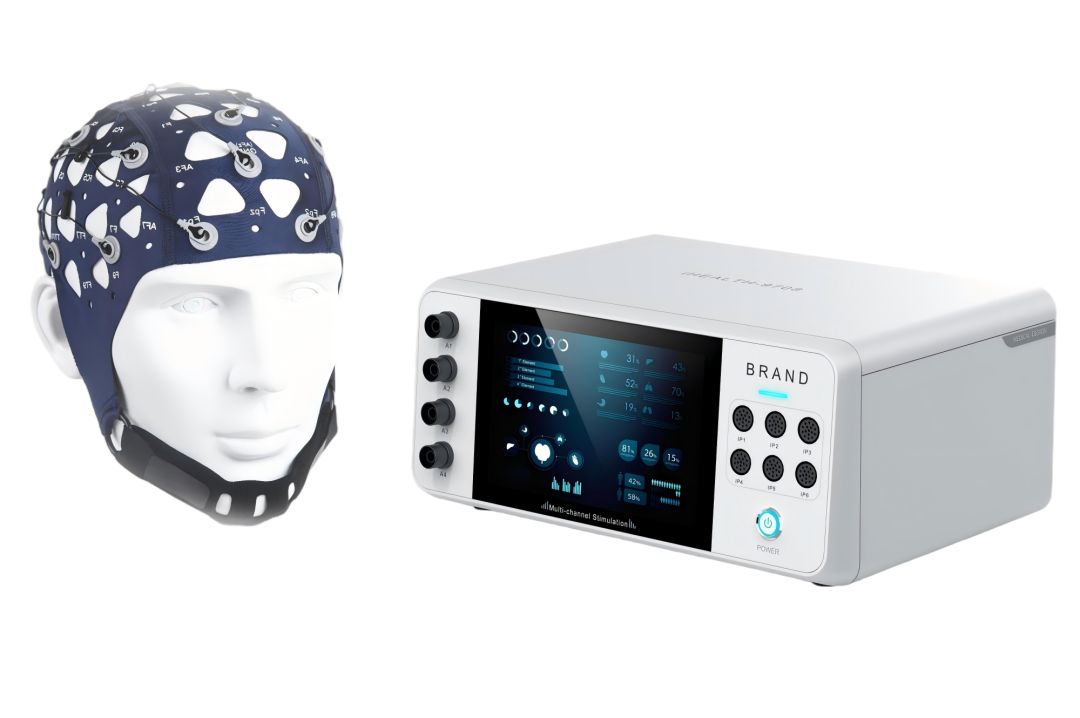

回映自研 48通道8腦區同步高精度經顱電刺激設備
適用范圍：康復醫學：運動功能障礙、語言障礙、認知障礙、吞咽障礙、意識障礙、上肢肌張力障礙、卒中后抑郁、卒中后疼痛等精神病學：抑郁癥、焦慮癥、強迫癥、物質成癮、創傷后應激障礙﹑精神分裂癥等兒童康復：腦癱、運動功能障礙、注意缺陷多動障礙、孤獨癥、閱讀障礙、語言發育遲緩等神經病學：睡眠障礙、耳鳴、慢性疼痛、帕金森病、纖維肌痛、慢性疼痛(脊髓損傷下肢)、阿爾茨海默病、單側忽略﹑偏頭痛、神經性疼痛等腦科學研究：記憶、學習、言語等

產品3：手持式高精度經顱電刺激HD-tES設備

回映便攜式高精度經顱電刺激儀(HD-tES)創新地采用type-C轉生物電極的設計使得產品能夠非常便捷地被使用?；赜潮銛y式高精度經顱電刺激儀(HD-tES)通過多電極配置(1個中心電極和4個返回電極)實現高精度電流聚焦,精準刺激目標腦區。其核心優勢在于通過縮小電極尺寸(直徑12mm的環形電極)和增加電極數量,顯著提升刺激的聚焦性和精準性。
回映HD-tES支持多模式刺激,覆蓋多場景需求：HD-tDCS模式：調節皮層興奮性,適用于中風康復、抑郁癥干預等。HD-tACS模式：精準鎖定腦電頻段(如β-γ頻段改善強迫癥,4Hz增強工作記憶)適配認知障礙治療等。HD-tRNS模式：HD-tRNS 對顯式和隱式計時任務的影響不同,用于研究大腦的計時機制和時間處理能力等。

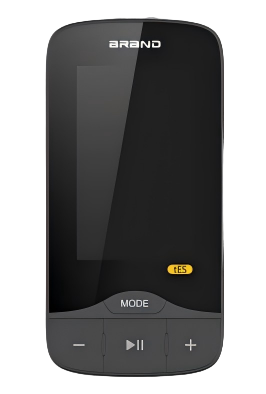

回映便攜式HD-TES設備示意圖

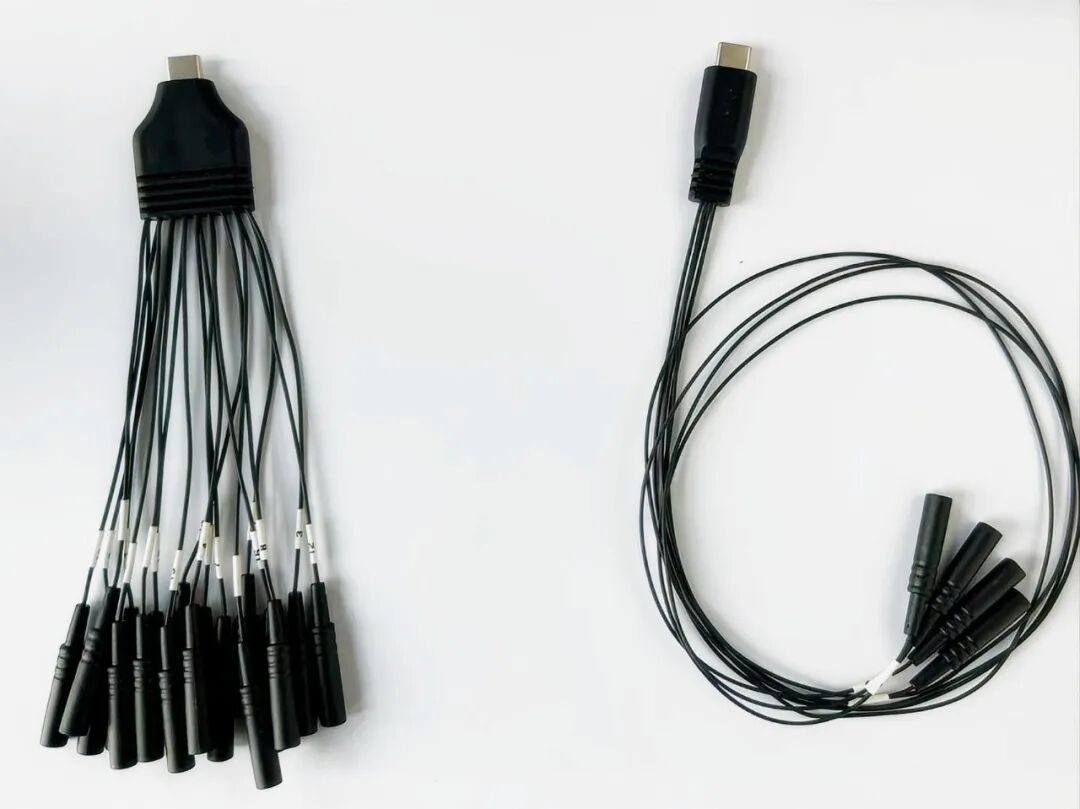

回映自研type-C轉生物電極示意圖
適用范圍:神經系統疾病治療，意識障礙和認知功能調節，康復治療，運動和認知功能恢復。

產品4：便攜式經顱強交流電刺激儀(Hi-tACS)
該設備采用非侵入性的10-30mA刺激電流直接刺激大腦區域，進而刺激大腦深部的神經核團、改變神經遞質水平，影響腦電節律、改善腦區間的聯絡，從而增強腦功能，治愈疾病。

回映便攜式經顱強交流電刺激儀設備示意圖
