公路隧道作為交通網絡中的關鍵樞紐，其結構的安全和穩定至關重要。然而，隧道在長期使用下，由于地質應力、車輛荷載、環境侵蝕等因素的影響，不可避免地會出現各種病害，其中裂縫是最常見且最具危害性的一種。裂縫不僅影響隧道的結構安全，還可能導致水滲漏、混凝土剝落等更嚴重的后果，影響交通安全。因此，對隧道裂縫進行及時、精準的檢測至關重要。

公路隧道裂縫病害檢測的重要性

1、確保安全性

微小的裂縫若不及時發現和處理，可能發展成結構性破壞或局部坍塌，威脅過往車輛和行人的安全，甚至造成災難性事故。通過有效的裂縫檢測，可以在裂縫擴展之前進行維修，減少事故發生的可能性。

2、延長使用壽命

隧道的健康狀況直接影響其使用壽命。早期發現并處理裂縫可以有效減緩隧道老化進程，延長隧道的使用年限，減少維護成本。

51camera公路隧道裂縫病害檢測系統的實際應用

傳統的隧道病害檢測效率低下，成本高昂，主觀性強，數據難以量化，檢測效果不理想。為解決傳統檢測的痛點，志強視覺結合先進的機器視覺技術，經過多次驗證，推出了一套公路隧道裂縫病害檢測系統。實現了從數據采集到智能分析的全流程自動化，極大地提升了檢測的效率、精度和安全性。

51camera的公路隧道裂縫病害檢測系統通過分辨率視覺模組對公路隧道進行高精度成像，并通過國際先進的深度學習算法能夠在采集的圖像中自動識別出裂縫區域、滲漏水等缺陷。下面是京平高速大嶺后隧道的測試效果。

測試隧道：京平高速大嶺后隧道

測試時間：2025-5-16日 18-22時

測試區域：北京-天津方向靠近中間車道正上方區域

測試次數：5次

測試速度：60KM/H

測試車輛：SuV

安裝高度：距離底面約1米

隧道高度：測量點距離隧道約6.5米

測試光線：接近完全無陽光

視覺參數：8192分辨率，精度約為0.2mm

下面通過三次掃描同一個區域的裂縫，查看軟件識別的效果。

?

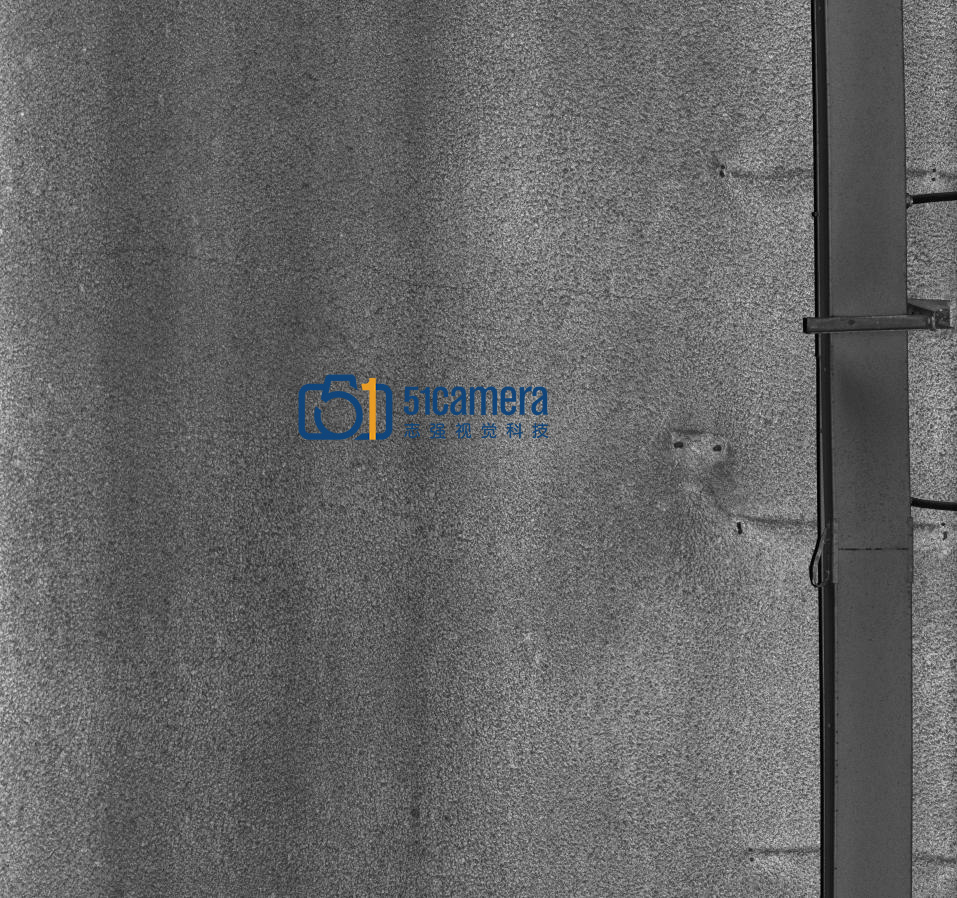

第一次拍攝縮略圖：

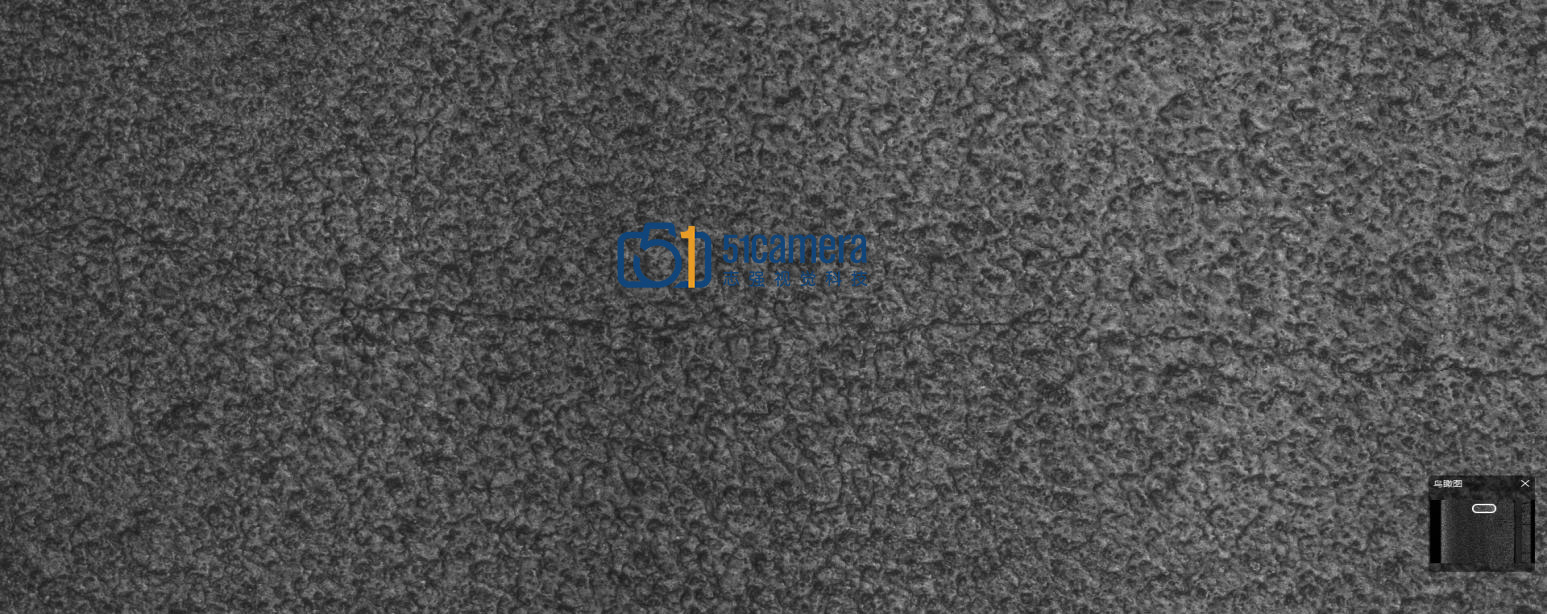

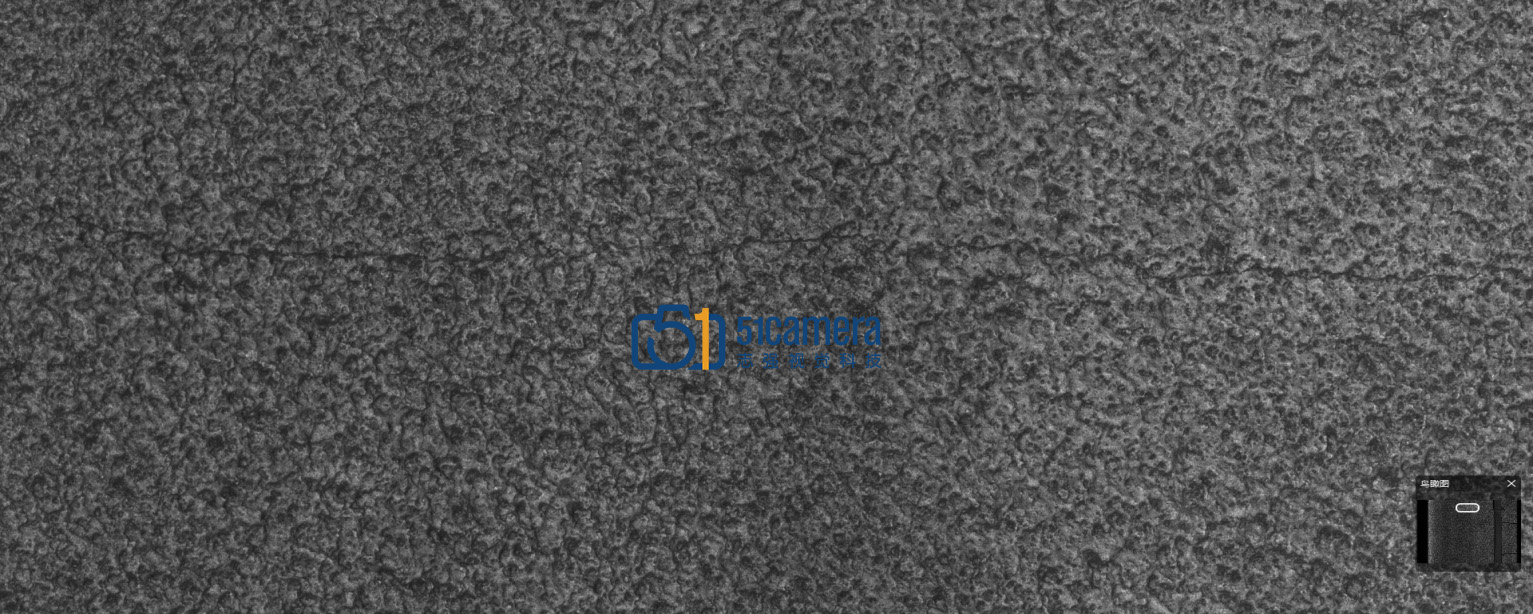

第一次拍攝縮略圖100%放大圖：

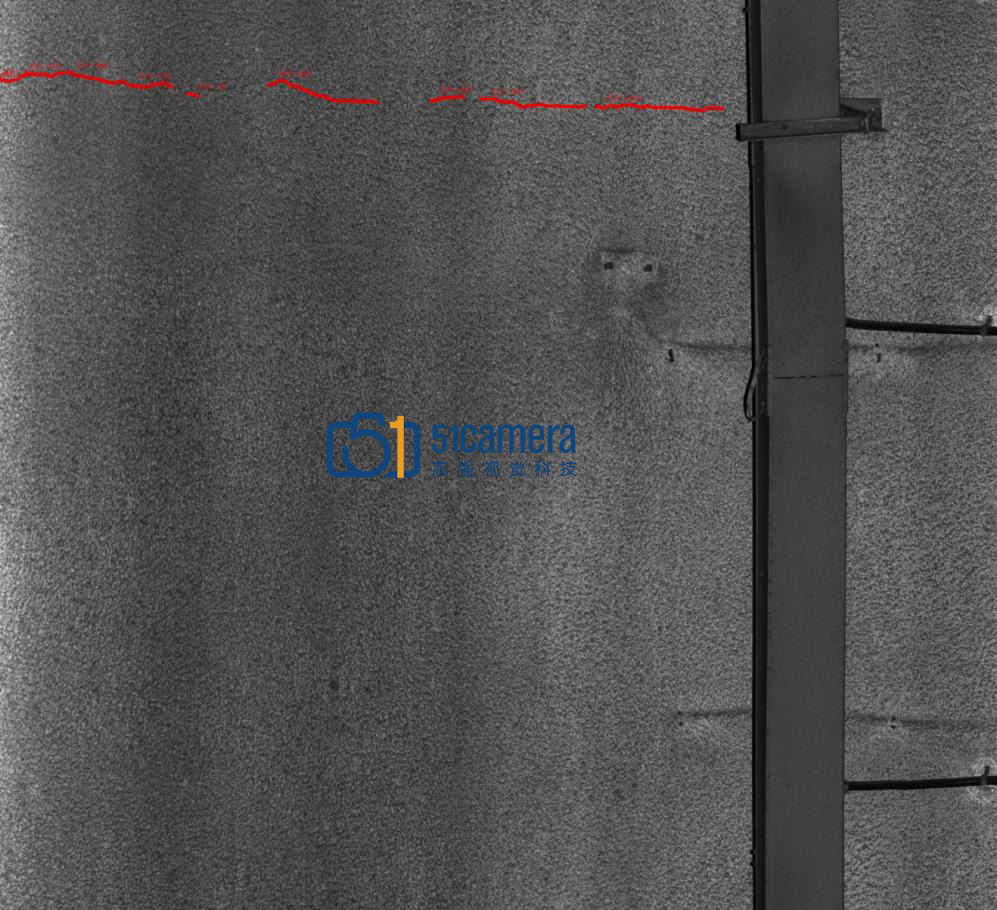

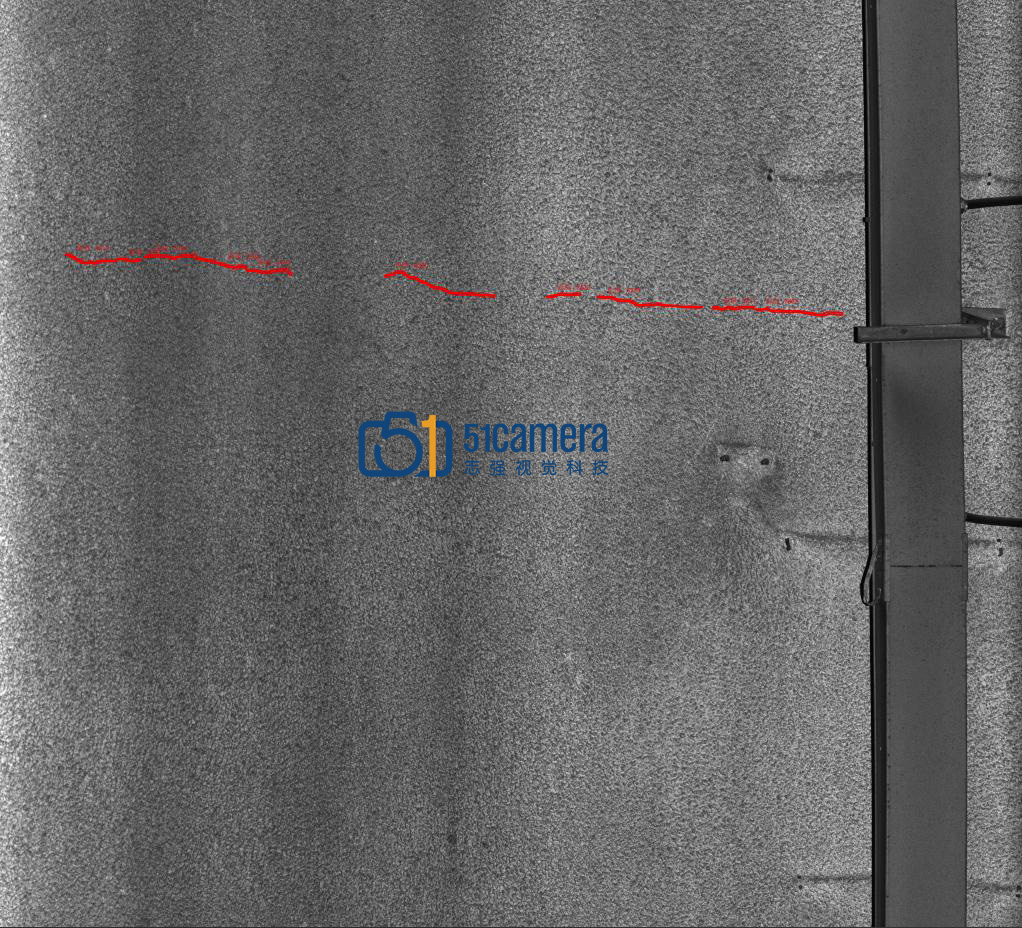

第一次拍攝算法識別結果：

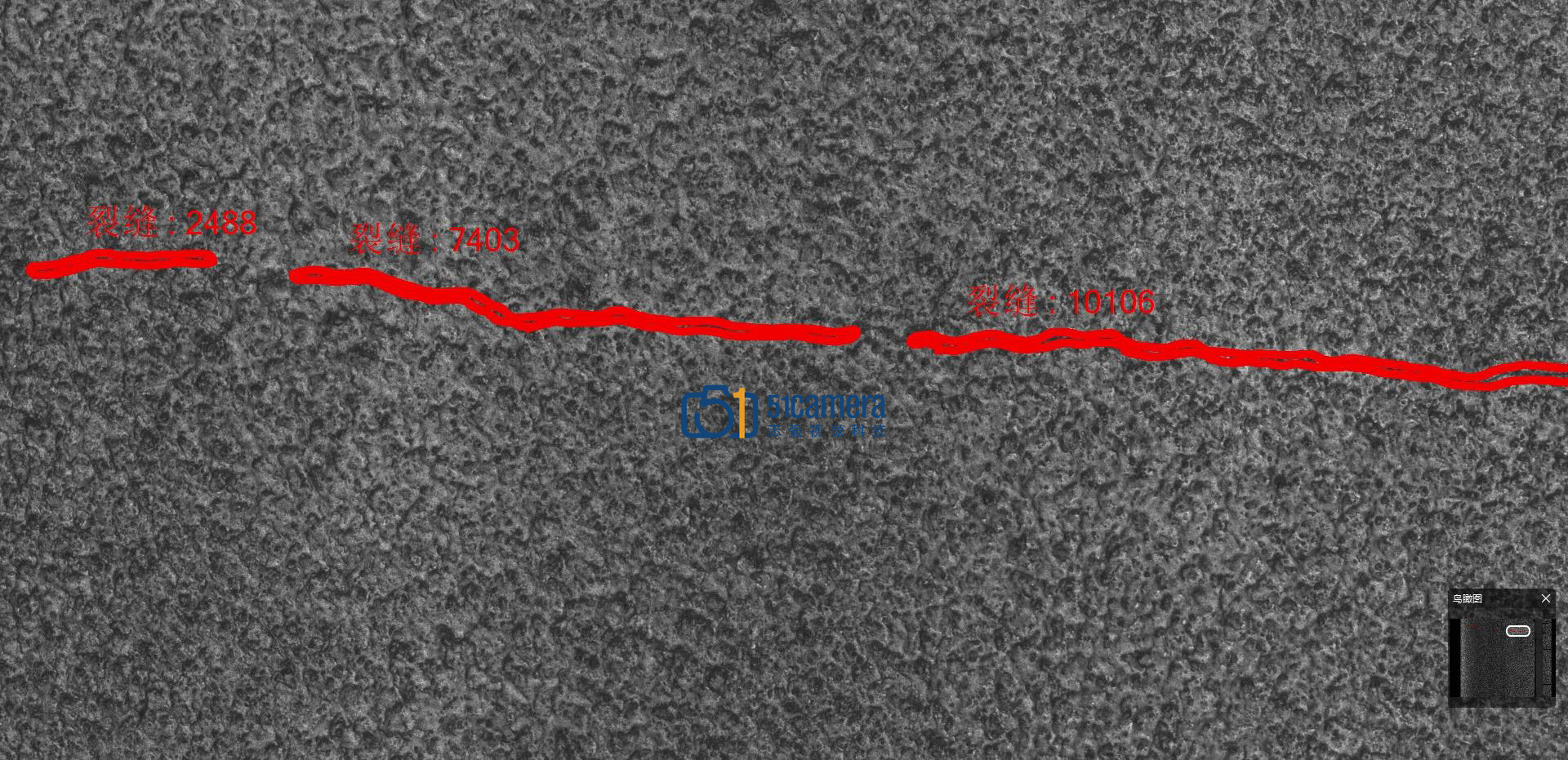

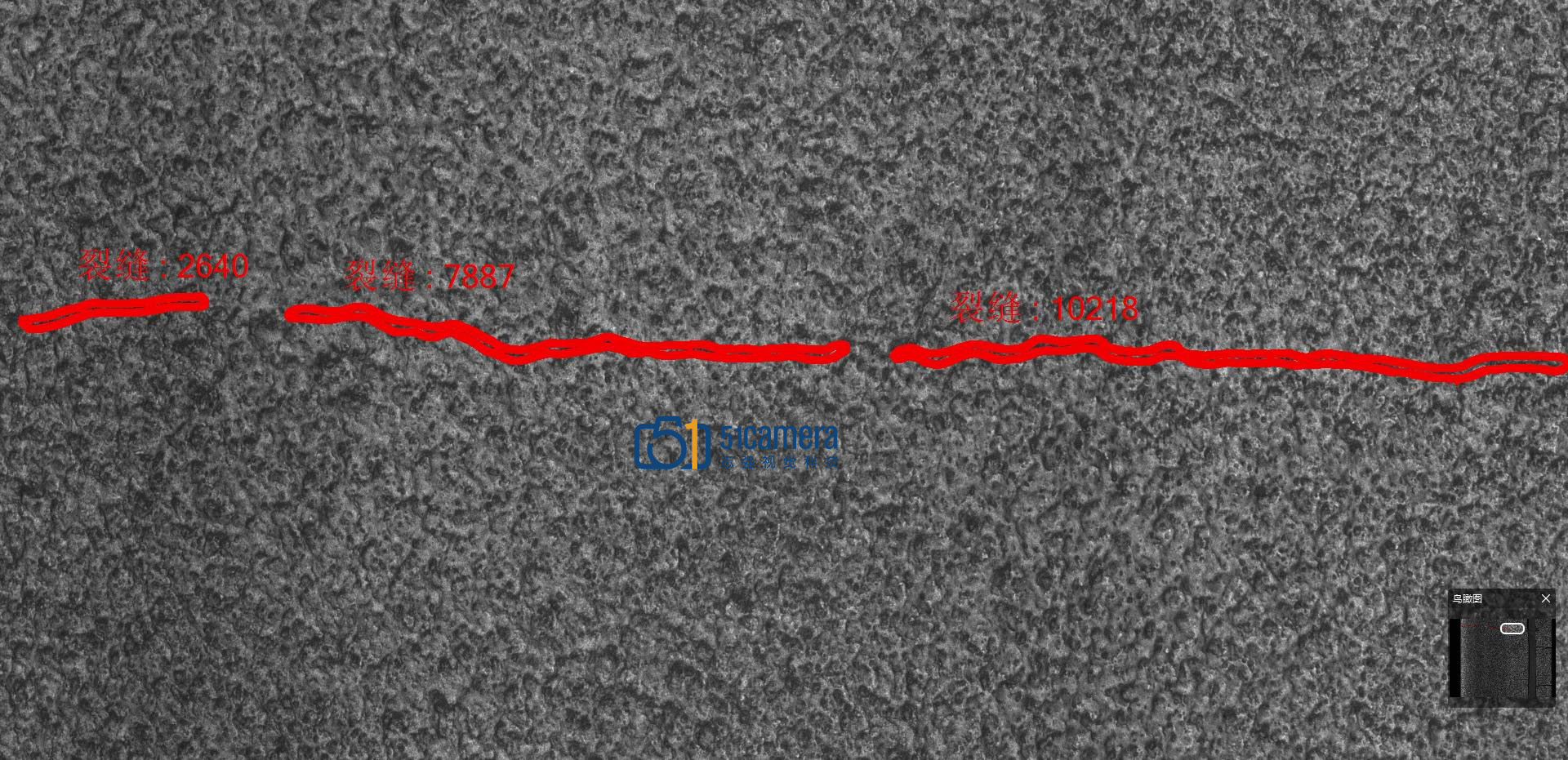

第一次拍攝算法識別結果100%放大圖：

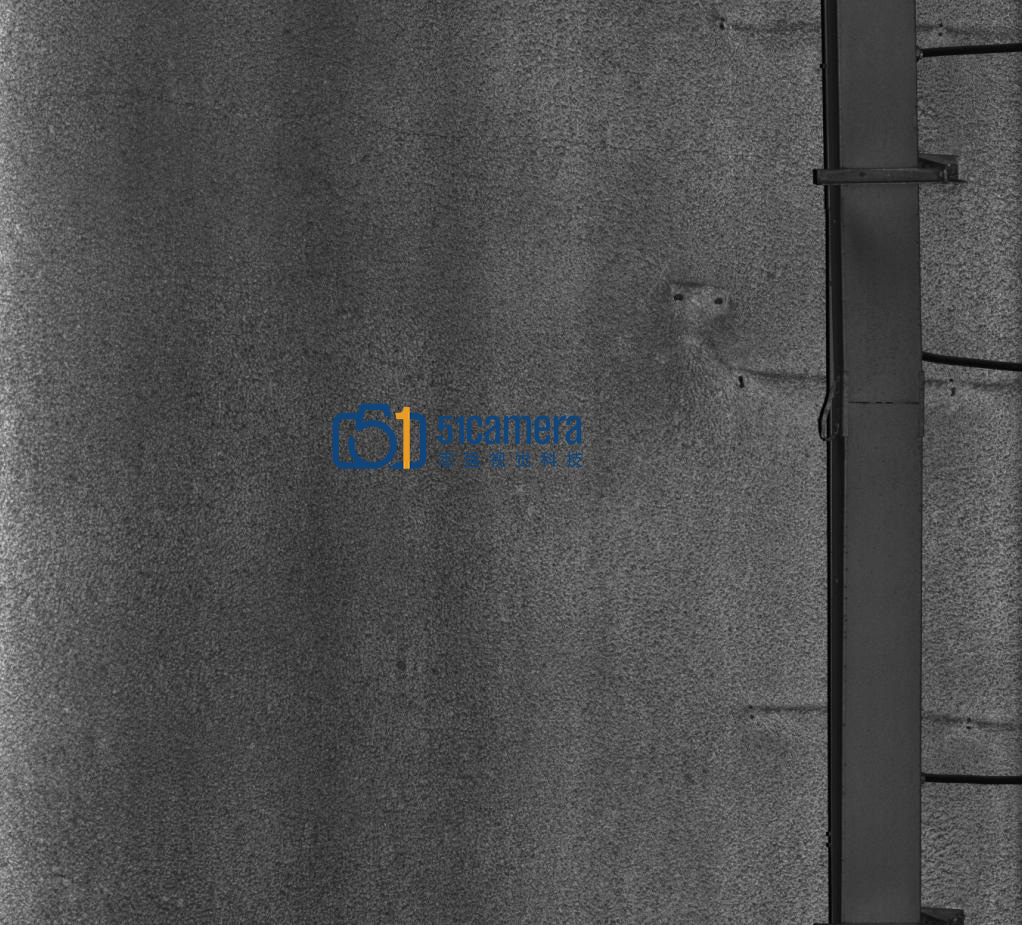

第二次拍攝縮略圖：

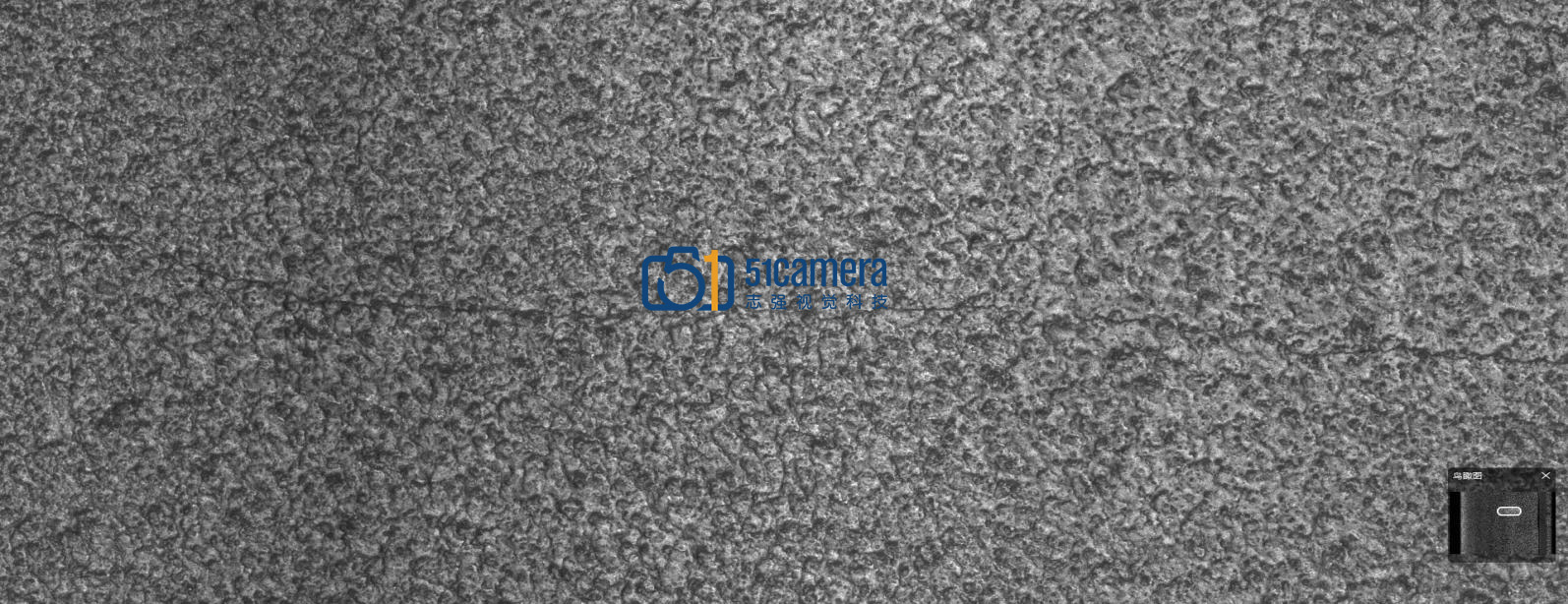

第二次拍攝縮略圖100%放大圖：

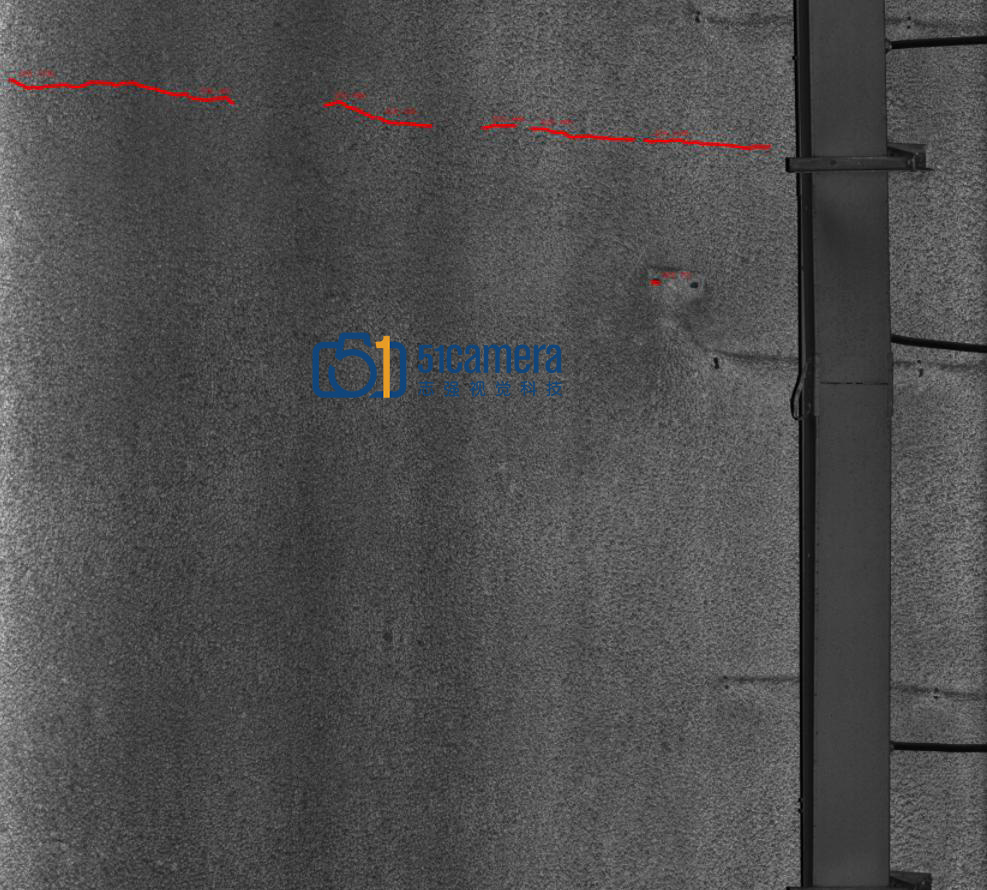

第二次拍攝算法識別結果：

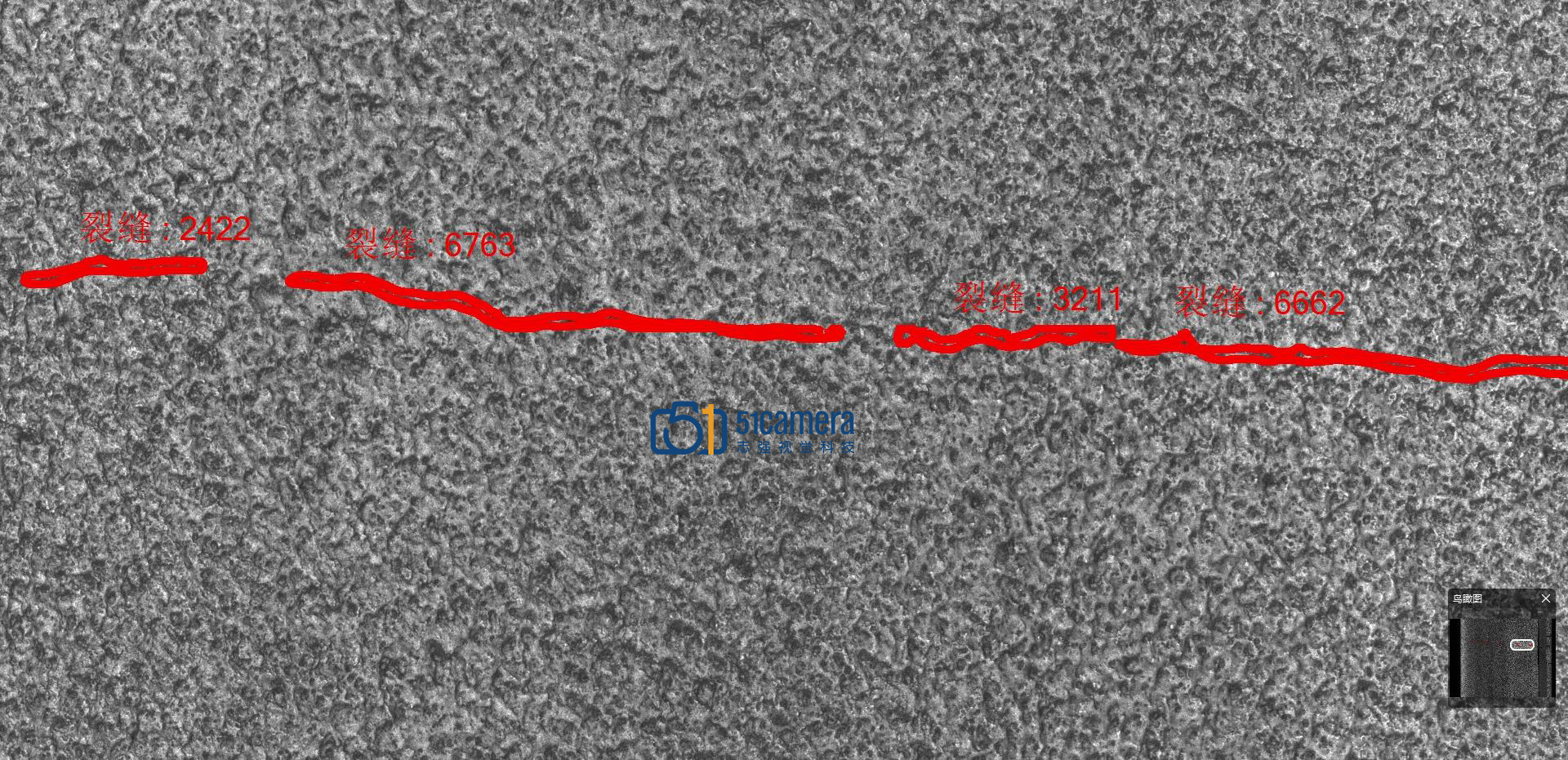

第二次拍攝算法識別結果100%放大圖：

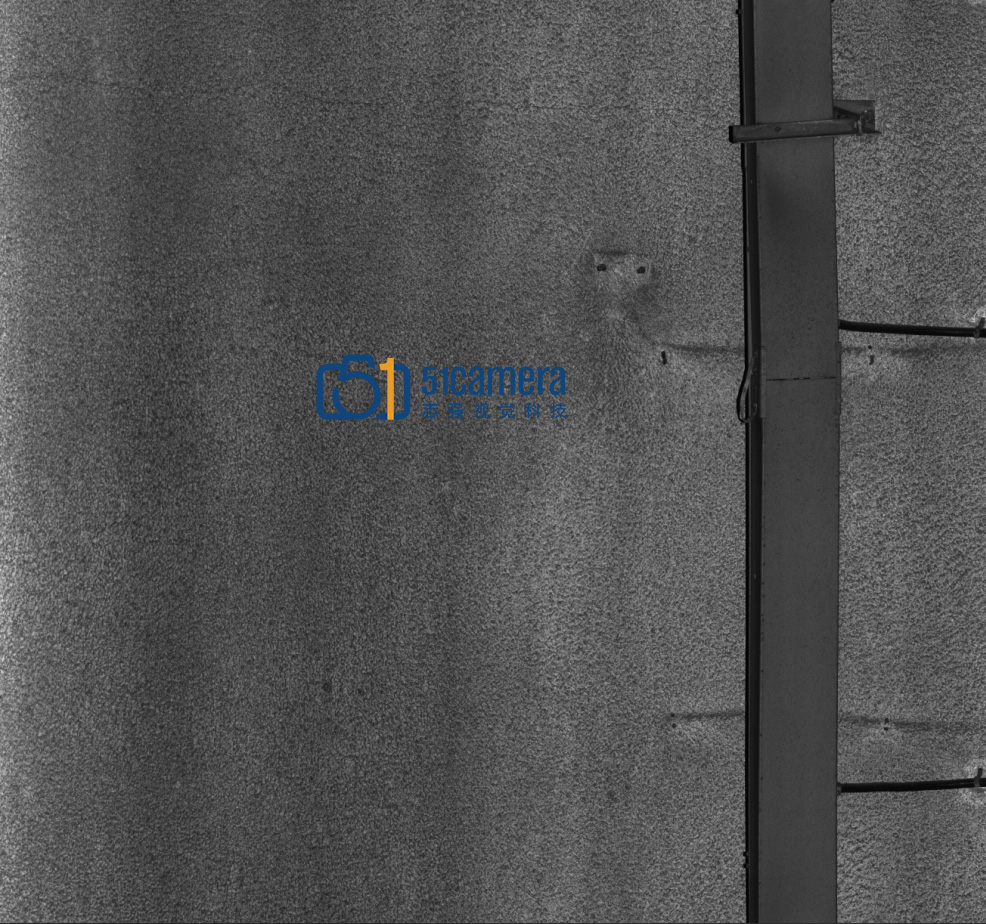

第三次拍攝縮略圖：

第三次拍攝縮略圖100%放大圖：

第三次拍攝算法識別結果

第三次拍攝算法識別結果100%放大圖：

上圖總結：多次掃描同一個區域的裂縫，整體效果接近，但是會存在左右的晃動，及分割圖像的差異。但是不影響后續裂縫的識別。通過對裂縫的訓練，可以有效的識別出采集到的圖像中的裂縫。

公路隧道裂縫檢測系統特色

公路隧道裂縫檢測系統是基于多目高速視覺的隧道表面圖像采集、處理與異常狀態智能識別系統。該檢測系統擁有多種巡檢模式，可以靈活適應不同場景的需求：

1.低速便攜式（0-10km/h）： 適用于對局部區域進行精細化、近距離檢查。

2.中速自行走式（0-30km/h）： 適合在常規巡檢中使用，平衡了效率和精度。

3.高速車載式（0-100km/h）： 能夠以極高的速度完成大規模隧道的快速掃描，大幅縮短檢測周期。

優勢

1.多維先進感知功能：

系統配備了先進的傳感器和多目視覺設備，能夠同時從多個角度對隧道表面進行實時圖像采集。

2.尺寸快速測量、病害智能識別：

借助機器視覺算法，系統可以自動對識別出的病害進行尺寸的快速測量，實現病害的定量化評估，并對病害類型進行智能分類。

3.實時采集、綜合管理、智能分析：

系統能夠?qū)崿F(xiàn)數據的實時采集，并通過后臺軟件進行綜合管理和智能分析。這為隧道病害的動態監測、趨勢分析和預測提供了強大的數據支撐。

4.定制化、模塊化多功能設計：

該系統具備高度的定制化和模塊化特性，可以根據不同用戶的具體需求和應用場景進行靈活配置。

志強視覺公路隧道裂縫病害檢測系統，以其多維感知、智能識別和實時分析的特點，充分滿足了隧道和基礎設施檢測的需求。
