上期我們探討了AWStudio運動控制版的EtherCAT配置功能，這期我們將聚焦于其強大的診斷與監控工具，看看它是如何幫助開發者實時掌握網絡狀態并快速定位問題的。

?AWStudio運動控制版

AWStudio運動控制版提供了實時監控功能，能夠?qū)崟r顯示EtherCAT網絡的運行狀態，包括從站設備的通信狀態、數據交換情況等，這有助于開發者及時發現并解決網絡中的潛在問題。軟件內置的故障診斷工具能夠自動檢測并報告網絡中的錯誤和異常情況，這些診斷信息對于快速定位問題根源、采取相應措施具有重要意義。

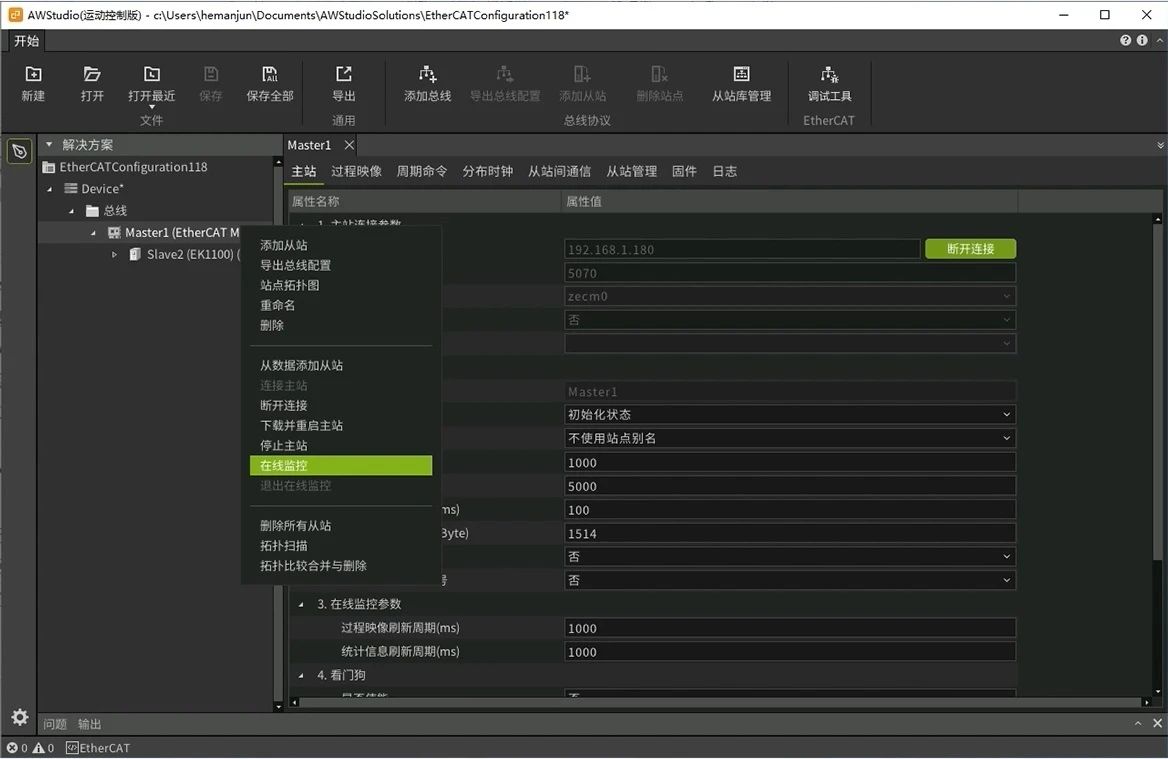

1. 在線監控操作

在線監控功能可以監控已啟動的EtherCAT主站，也可以通過AWStudio運動控制軟件“下載并重啟主站”后進行監控。右鍵點擊主站節點，選擇“在線監控”，進入監控狀態。監控狀態下會新增幾個僅在監控模式下可用的頁面，包括狀態、統計信息等。

2. 信息概覽頁面

信息概覽頁面提供豐富的在線監控功能和診斷信息，分為兩個部分：

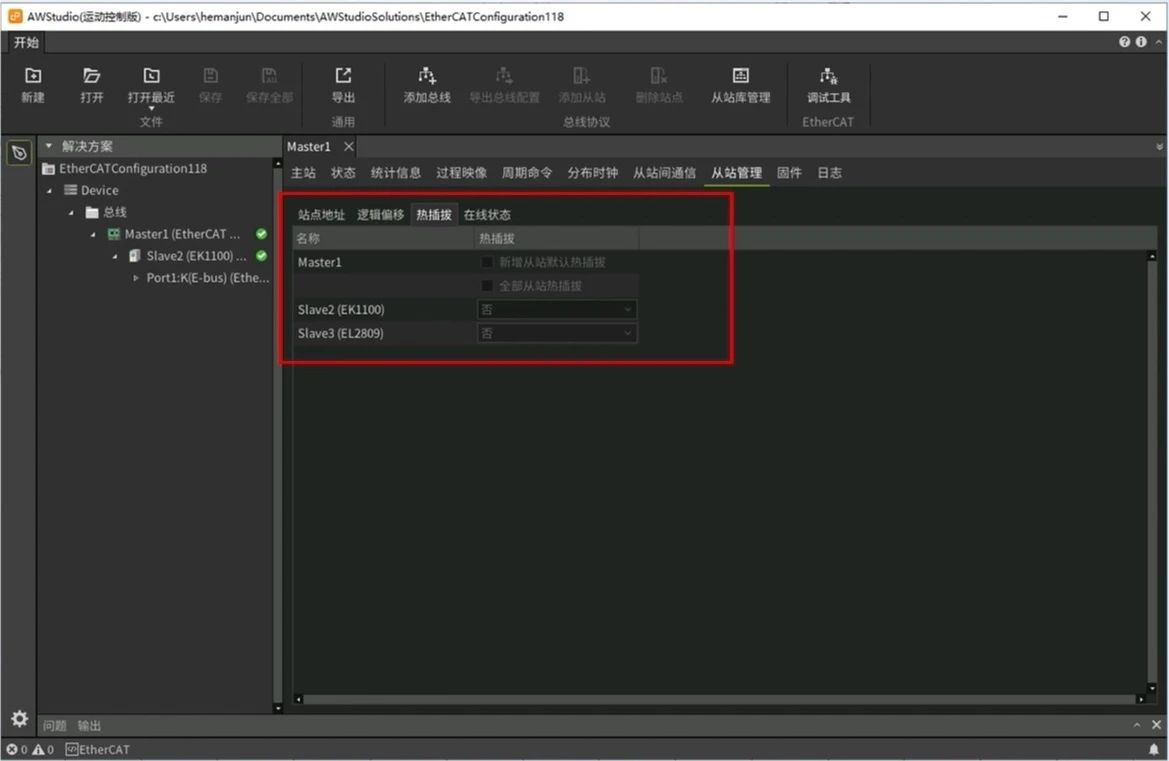

• 主從站配置：包括熱插拔配置、從站過程數據配置。

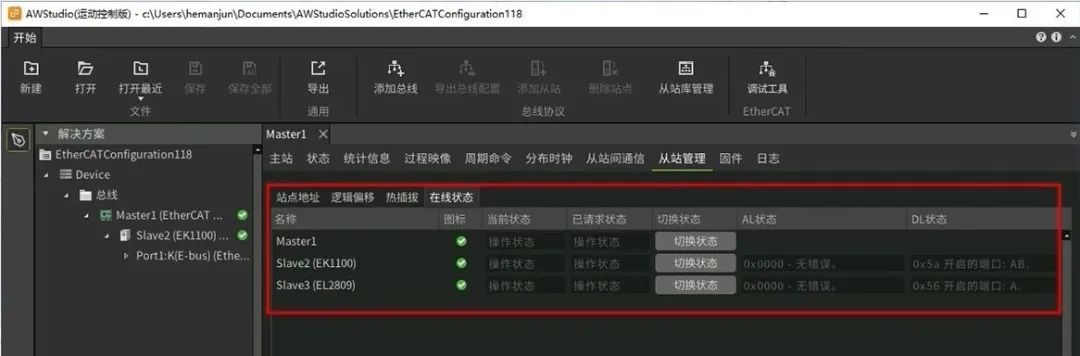

• EtherCAT網絡實時狀態：包括主從站EtherCAT狀態機的狀態、從站AL狀態和DL狀態。主站狀態頁可以查看并切換主站的狀態機，查看診斷提示以及網絡狀態。

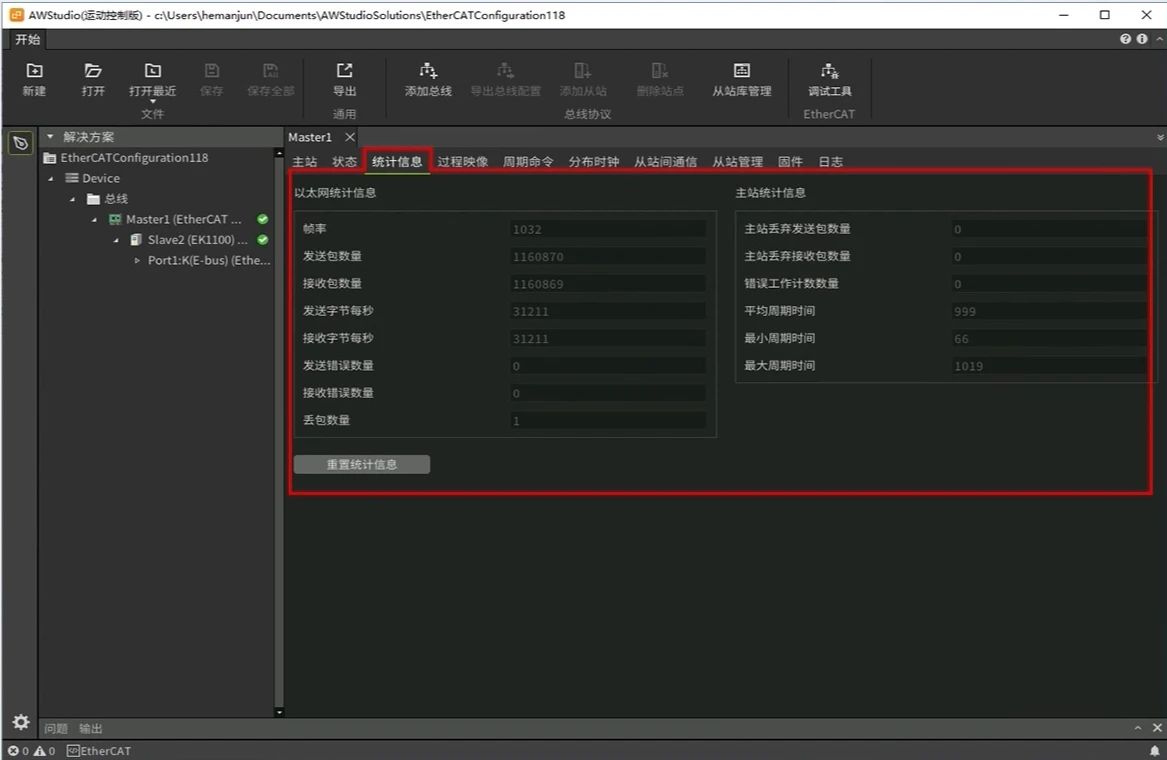

3. 統計信息頁面

統計信息頁面主要包含以太網統計信息和主站統計信息，可以監控以太網的網絡狀態以及主站的丟包情況。具體統計信息包括：幀率、收發包統計、收發字節統計、收發錯誤數量統計、丟包統計。

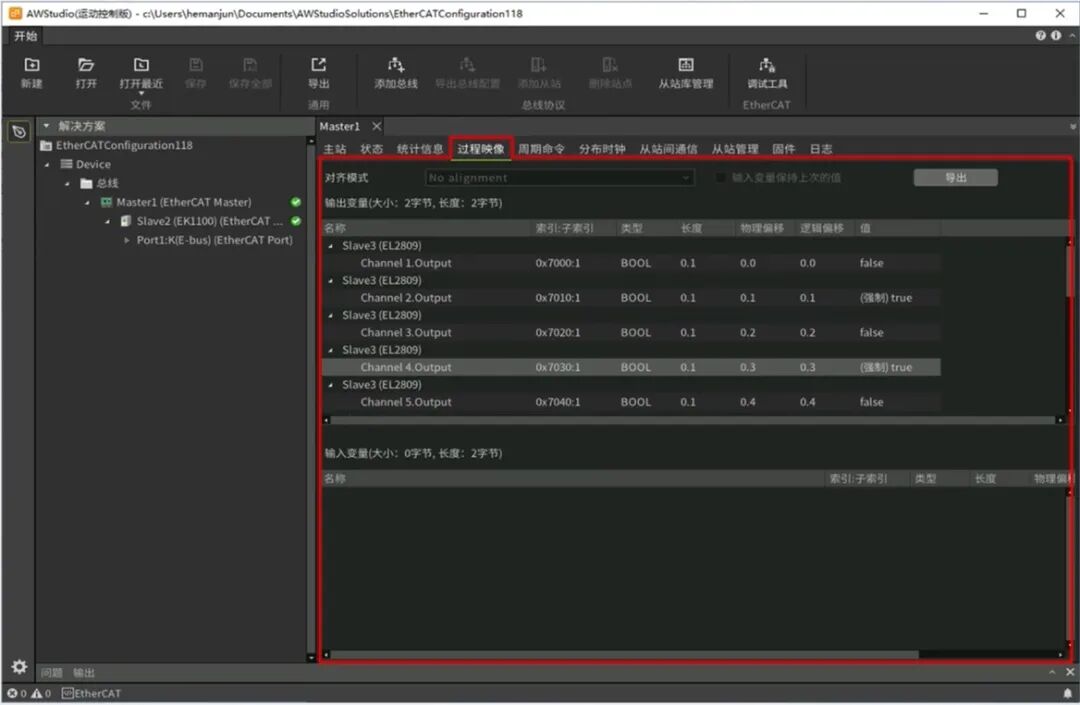

4. 過程映像界面

在進入在線監控狀態后，過程映像界面可以查看實時的PDO數據，并且可以手動修改數據。在輸入/輸出變量中，右鍵點擊想要修改的變量，可以手動設置值，也可以右鍵取消手動設置值。

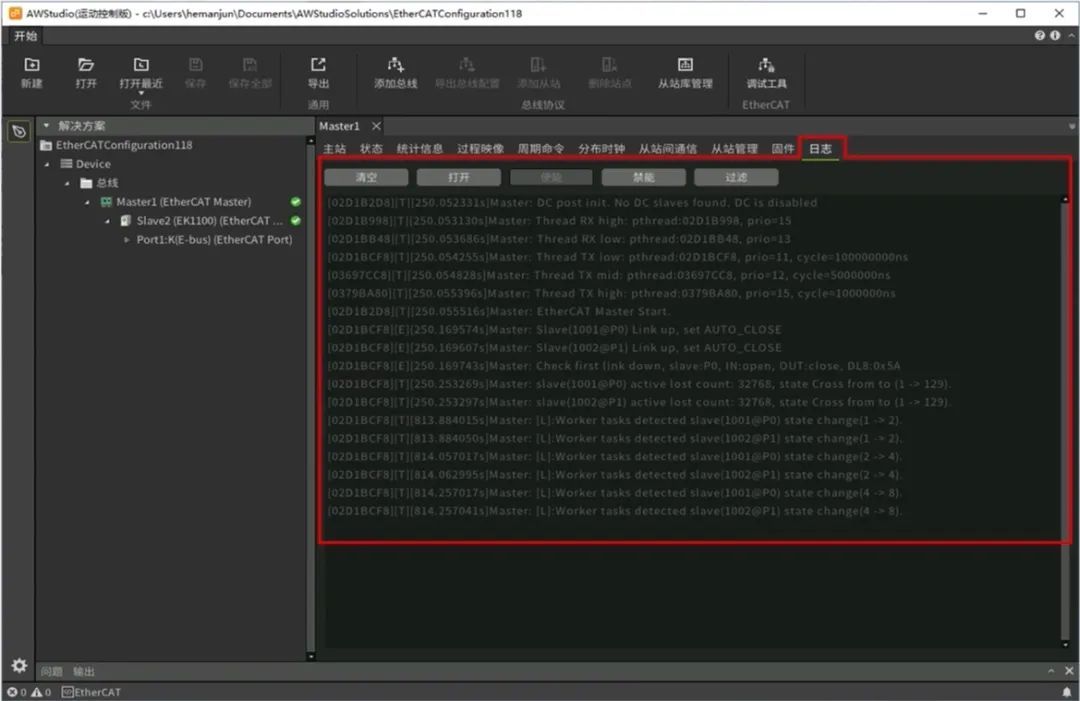

5.設備運行日志

連接主站后，設備運行日志頁面可以列出當前板卡的日志記錄，并支持將緩存區中的日志記錄保存到文件中。這有助于開發者在出現問題時快速追溯和分析。

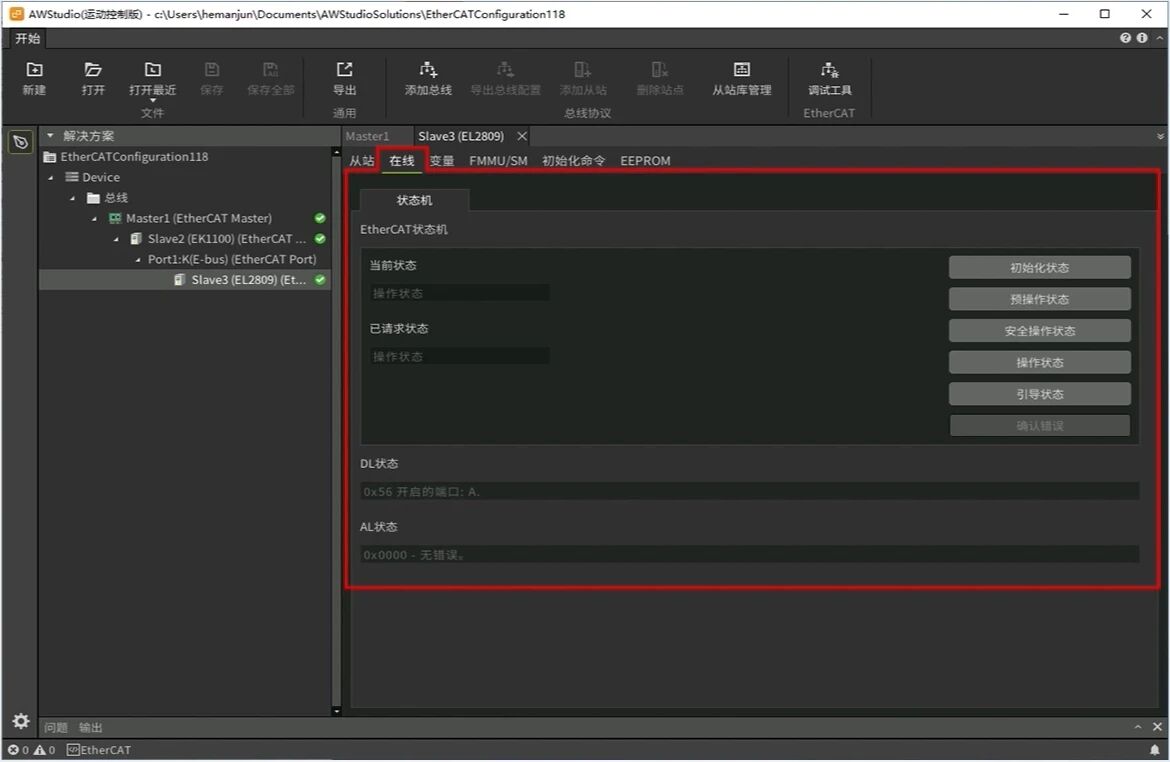

6. 從站在線狀態頁面

從站的在線狀態頁面需要先啟動主站才能使用。在線狀態頁面可以查看從站的運行狀態以及DL和AL狀態碼。當從站發生故障時，主站可以讀取從站的故障碼并打印在AWStudio運動控制版中，用戶可以根據故障碼快速定位故障原因，判斷故障原因。

?結語

AWStudio運動控制版通過其強大的實時監控和診斷工具，為開發者提供了一個高效、便捷的EtherCAT網絡管理平臺。無論是實時監控網絡狀態，還是快速定位和解決故障，AWStudio都能輕松應對。如果您對AWStudio運動控制版有任何疑問或建議，歡迎在評論區留言探討。
