在現代工業自動化飛速發展的今天，精密控制運動已成為制造業、醫療設備、半導體生產和機器人技術等領域不可或缺的核心技術。隨著應用場景的愈發復雜化，市場對多軸精密協同控制的需求持續攀升，傳統單軸或低軸數控制器已難以滿足高端設備的性能要求。而有這么一款六軸電機控制器/驅動板，憑借其高集成度和卓越的性能，成為解決多軸控制難題的理想方案。它就是由TRINAMIC運動控制公司推出的TMCM-6214六軸電機驅動器/控制板。01TMCM-6214核心性能和技術亮點

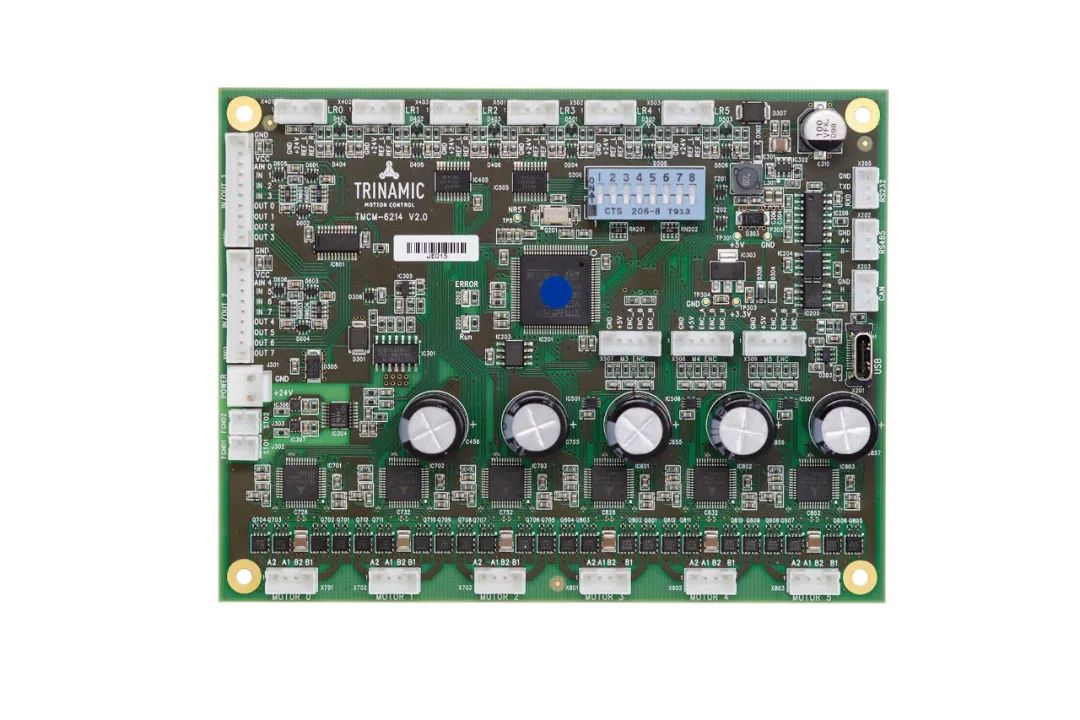

TMCM-6214是一款高度集成的可用于兩相雙極步進電機的六軸電機控制器/驅動板，電機電流有效值高達2A RMS，標稱電源電壓為+24V，最多可驅動多達6臺電機。電機控制器除硬件線性斜坡外，還支持SixPoint斜坡，提供更加平滑的運動控制，能有效減少機械振動和磨損，延長設備使用壽命。TMCM-6214包括3個用于增量a/b/n編碼器的編碼器輸入，能夠允許在運行期間監控六個電機中的三個，實現閉環精度控制，有效避免傳統開環控制的定位偏差問題。使其成為工廠自動化、機器人和實驗室、測試和測量以及處理貴重物品和液體等多軸應用的理想選擇。同時集成多套創新控制算法套件，覆蓋安全、節能、靜音等核心需求：

• StallGuard2TM堵轉檢測：無需額外傳感器的堵轉檢測功能，可實時檢測負載變化，一旦出現堵轉或過載情況，能快速響應并保護設備，避免硬件損壞。
• CoolStepTM自適應電流控制：自適應電流控制技術，根據電機實際負載動態調節電流輸出，最高可節能75%，降低設備運行功耗和發熱。
• StealthChop2TM靜音控制：通過優化電流波形，提供幾乎無聲的電機操作，特別適合醫療和辦公設備等對靜音要求較高的設備。
• SpreadCycleTM防抖動技術：有效抑制電機運行中的抖動與共振現象，確保電機在全轉速范圍內平穩運轉，提升控制精度。
• DcStepTM直流特性增強：為步進電機賦予直流電機特性，在低速運行時提供更高扭矩，解決傳統步進電機“低速扭矩不足”的痛點。

Trinamic創始人兼首席執行官M(fèi)ichael Randt曾表示，“通過監控電機并將其轉發給操作者，我們的客戶可以密切跟蹤其應用的性能。這些功能可以提供各種應用程序來實現預測性維護，這可以大大延長使用壽命”。TMCM-6214這一特性意味著工程師可以為其應用添加額外的安全層，確保在整個延長的使用壽命期間實現最佳性能。此外，諸如DcStepTM等Trinamic功能將最先進的電機和運動控制置于工程師的指尖，安全、節能、靜音、平穩高效。讓TMCM-6214在可靠性和高性能上實現了突破。

02高集成度與靈活適配，簡化系統設計與部署

為提高集成便利性，滿足不同客戶的開發需求，TMCM-6214提供TMCLTM和CAN雙固件版本。可選擇CAN、RS485、RS232或USB多種通信接口，支持多種工業通信協議，方便與不同設備進行連接和通信。此外，還有6個通用數字輸入、2個模擬輸入和8個通用輸出（受保護）。提供兩個STO輸入和一個用于驅動電源的集成電源開關。且支持完全遠程控制，可通過任意串行接口在線更新固件，無需拆卸設備即可完成升級；搭配Trinamic免費提供的TMCL-IDE 圖形化開發工具，工程師僅需一臺電源即可啟動開發——該工具支持快速參數配置、直接模式命令調試、實時行為可視化監控及數據記錄存儲，大幅縮短開發周期，實現輕量化開發與運維。

03TMCM-6214的卓越性能使其在多個高端應用領域表現出色

在自動化生產線、實驗室樣品處理系統中，其多軸協同控制能力可同時驅動輸送機構、機械臂、檢測模組等多個執行機構，大幅提升設備吞吐量與生產效率；閉環控制特性確保物料傳輸、樣品分裝等環節的定位精度，減少誤差導致的廢品率。顯著提高設備吞吐量和生產效率。在生命科學與生物技術領域中，TMCM-6214被廣泛應用于眼科設備、假牙掃描儀、手持移液器等精密醫療器械中，StealthChop靜音技術避免設備運行噪音干擾醫療操作，閉環高精度控制確保檢測數據的準確性與移液器的定量精度，同時符合醫療設備對可靠性與穩定性的嚴苛要求。其超靜音操作和精確控制確保了醫療過程的可靠性和舒適性。在半導體處理設備中，如貼片機、點膠機和輔助抓取設備，TMCM-6214 的快速響應能力與微米級定位精度，確保芯片焊接、膠體涂抹等關鍵工序的一致性，避免因控制誤差導致的半導體器件損壞，保障生產良率。控制器的高精度和快速響應特性確保了生產過程的精確性和一致性。在機器人技術領域中，用于機器人關節運動控制時，SixPoint斜坡曲線技術讓機器人關節運動更平滑流暢，減少機械沖擊；快速響應特性則提升機器人的動作靈活性，適配裝配、分揀等高精度作業場景。

04選擇TMCM-6214能給客戶帶來多重價值

降低運維成本：預測性維護能力大大延長了設備使用壽命，減少了停機時間，延長部件更換周期，降低運維人力與物料成本；高集成度的設計簡化了系統架構，減少外部元器件數量，降低硬件采購與組裝成本，降低了整體成本；靈活配置特性使其能夠快速適應各種應用需求。提升系統性能：該控制器通過將時間關鍵操作在板上執行，顯著降低了主控制器的通信負擔，提高了系統響應速度；且閉環控制與先進算法確保設備長期穩定運行，減少因精度偏差導致的產品質量問題。滿足未來升級：在智能化、互聯化工業環境下，TMCM-6214 的靈活通信接口與固件升級能力，可適配未來技術升級需求，為設備迭代與創新應用預留充足空間，避免“技術過時”風險。其完全遠程控制能力支持通過任何串行接口更新固件，為設備維護和升級提供了極大便利。

05結語

TMCM-6214多軸步進電機控制器是當前運動控制技術高水平的體現，通過創新性的技術整合和性能優化，為現代工業自動化提供了理想的控制解決方案。無論是在精度、效率、可靠性還是易用性方面，TMCM-6214都展現出了卓越的性能表現，使其成為應對現代工業挑戰的戰略性選擇。在智能化、互聯化工業環境快速發展的大背景下，TMCM-6214不僅滿足了當前的應用需求，更為未來技術升級和創新應用提供了充足的空間。我們誠摯邀請各位工程師和技術決策者進一步了解這一革命性產品，體驗其為您應用帶來的transformative變化。六軸精控，智動未來——讓TMCM-6214助力您的產品在激烈的市場競爭中脫穎而出，共同開創精密運動控制的美好未來。

附參數表：
