橡膠密封件作為核心密封部件，廣泛應用于汽車、航空航天、液壓設備及機械制造行業，其密封可靠性直接影響設備運行穩定性。共聚焦顯微鏡憑借高精度表面三維成像能力，成為解析橡膠磨損機理的關鍵工具。光子灣科技專注于高端光學精密測量技術研發，其共聚焦顯微鏡可精準支撐材料表面特性分析，為密封件性能優化提供技術保障，本文基于乙丙橡膠（EPDM）密封件磨損實驗，結合共聚焦顯微鏡觀測數據，探究摩擦行程對橡膠表面形貌的影響。

#Photonixbay.

研究背景

橡膠密封圈因結構簡單、密封性能優良、摩擦力低，是液壓設備核心動密封組件，但在高負荷、長時間或高速工況下易出現摩擦磨損，進而導致密封失效—— 液壓系統密封件失效主因即為磨損，且隨著液壓系統向高速高壓發展會加劇該問題，而表面粗糙度是用來表示表面微觀不平整度的常用指標，其數值大小直接決定零件抗疲勞、耐磨、密封及耐腐蝕性能，故需深入分析磨損后橡膠表面形貌特征。

#Photonixbay.

實驗材料、設備與方法

1.材料與裝置實驗材料

選用乙丙橡膠（EPDM），其高彈性、優彈性恢復性及抗壓縮性，可模擬實際密封件工況；上試件為φ16mm×6mm 圓柱體，下試件為包貼 2000 目砂布（400mm×474mm）的旋轉輥筒（直徑 150mm）。

2.實驗設備

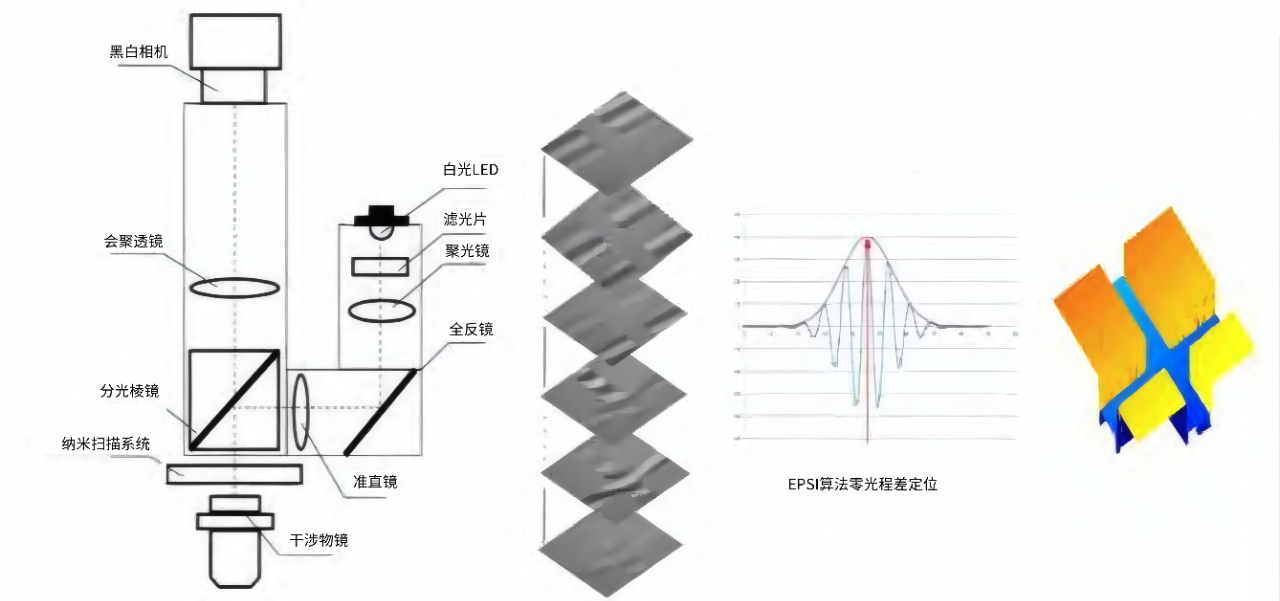

共聚焦顯微鏡原理圖

SS-5643D-DIN 磨耗儀（采用方法 A，非旋轉試件，負荷 10N），用于模擬摩擦磨損；共聚焦顯微鏡，通過激光照射- 熒光激發 - 針孔濾波機制（僅焦面光通過，降低背景噪音），獲取表面形貌參數，分辨率達 0.5859μm / 點。

3.實驗方法

設置四組摩擦行程模擬磨損過程：基于橡膠磨損“前期劇變、后期趨穩” 特征，選取 0m（0 次摩擦）、2.2m（5 次摩擦）、4.4m（10 次摩擦）、11m（25 次摩擦）；每組 4 個試樣，每個試樣磨損處拍攝 5 個位置點，單側采集 1024 個點，形成1024×1024 矩陣（約100 萬組高度數據），確保數據代表性。

#Photonixbay.

實驗結果

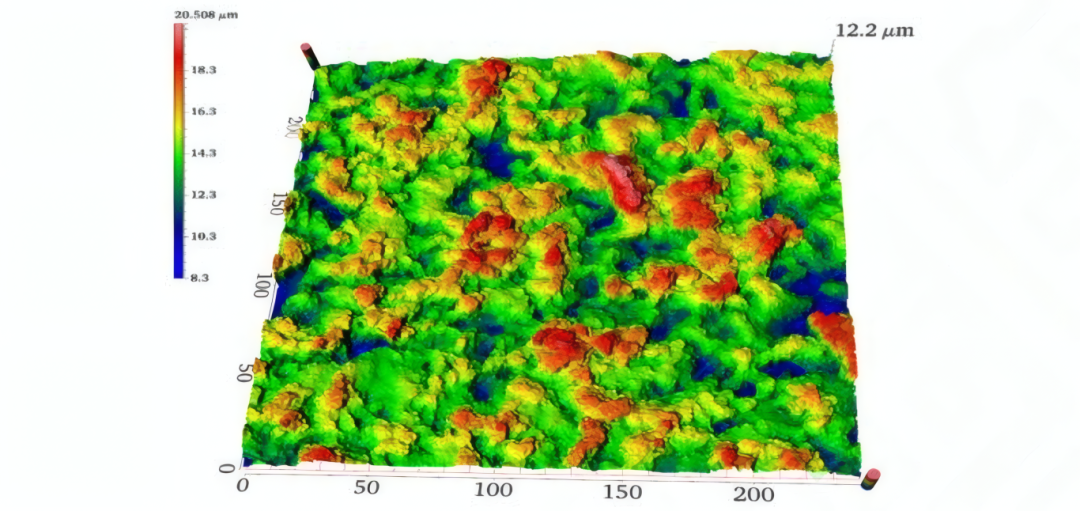

共聚焦顯微鏡觀測橡膠表面形貌圖

1.表面數據采集與預處理共聚焦顯微鏡觀測顯示，橡膠表面呈微觀凹凸結構，高度數據受實驗臺振動、試樣污點等干擾，需通過濾波器去除高頻噪聲、保留低頻形貌特征。

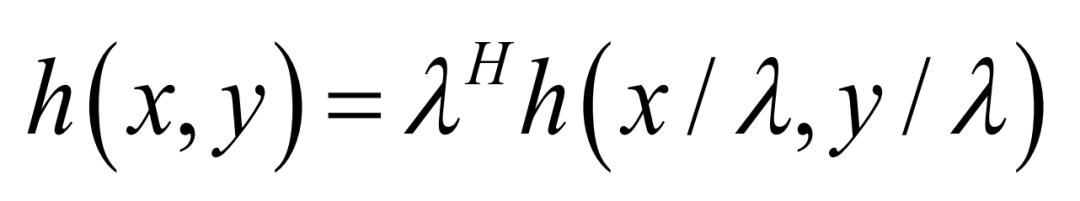

2.高度分布與分形特征基于自仿射分形理論，橡膠表面高度分布滿足：

H 為 Hurst 指數，接觸尺度的波長為λ。

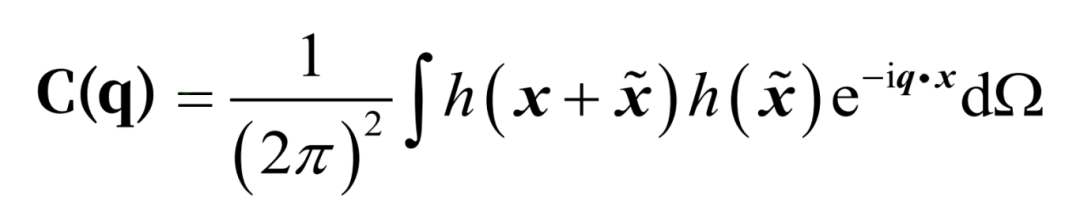

通過傅里葉變換分解為不同波數信號，功率譜密度（PSD）滿足：

?

分析表明：0-5 次摩擦（0-2.2m），分形指數無顯著變化，粗糙度從 2μm 增至 4μm（僅表面凸起磨損）；5-10 次摩擦（2.2-4.4m），分形指數下降，表面層破壞，粗糙度達 5μm，離散度增加；10-25 次摩擦（4.4-11m），分形指數恢復至 0.4（材料固有上限），粗糙度驟升至 30-50μm，表面質量極差。

3.波峰、波谷與標準差變化隨摩擦行程增加，波峰均值從13.75μm 增至 156.24μm（圖 15），波谷均值從 - 9.93μm 降至 - 121.4μm（圖 16），反映表面凸起與凹陷加?。粯?biāo)準差從 2.54μm（0 次）升至 57.6μm（25 次）（圖 17），表明高摩擦行程下表面出現顯著磨損痕跡、裂紋及剝離，損傷累積效應凸顯。

4.磨損形貌演變中，磨損行程0m 時表面平滑，2.2m 時出現輕微劃痕，4.4m 時劃痕加深，11m 時形成不規則溝槽與裂紋，印證 “摩擦行程越長，表面破壞越嚴重” 規律，且 EPDM 耐磨性隨行程增加顯著下降。

本研究結合共聚焦顯微鏡觀測與磨損實驗，探究摩擦行程對其表面形貌的影響結果顯示：隨摩擦行程增加，分形指數先降（表面破壞）后升（恢復至0.4 上限），粗糙度與高度離散度持續增大；波峰、波谷及標準差同步遞增，11m 行程時損傷達峰值。明確了磨損行程與表面形貌的關聯，可為汽車、航空航天等行業密封件壽命優化及密封可靠性預測提供數據支撐。

#Photonixbay.

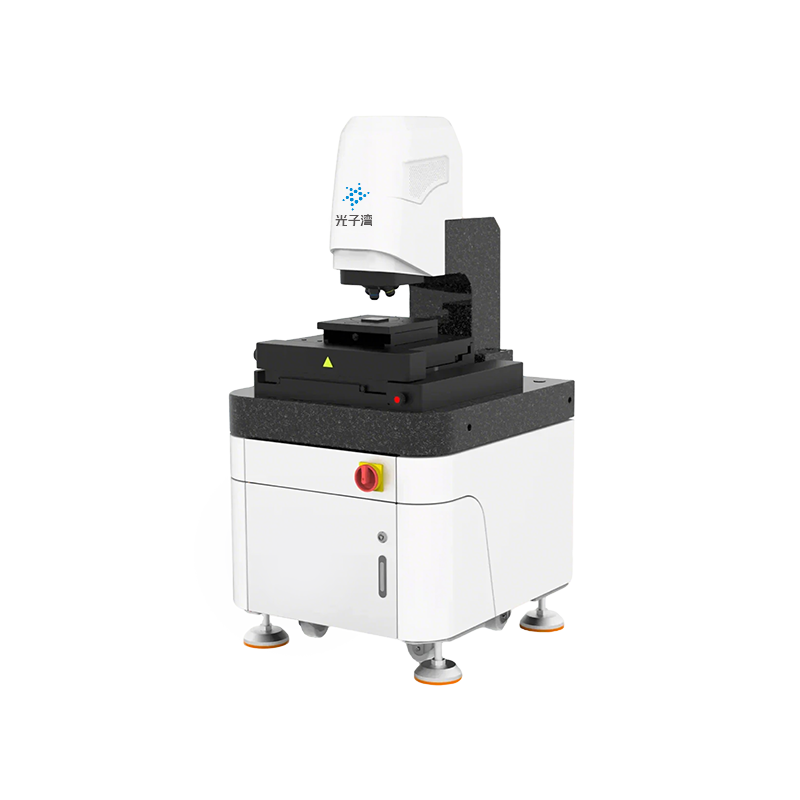

光子灣3D共聚焦顯微鏡
