以下是藍牙打印機電路設計的核心方案與實施要點，綜合硬件選型、通信協議及生產驗證：

?一、核心電路模塊設計?

?主控方案選擇?

?單片機方案?：89C2051通過UART控制藍牙模塊（如CK6828A），并行接口直連打印機?。

?集成方案?：CK6865E內置UART/USART，直接驅動藍牙模塊（HC-05/冠一音訊公司的CK6856C）?。

CK6856C方案設計的藍牙打印機

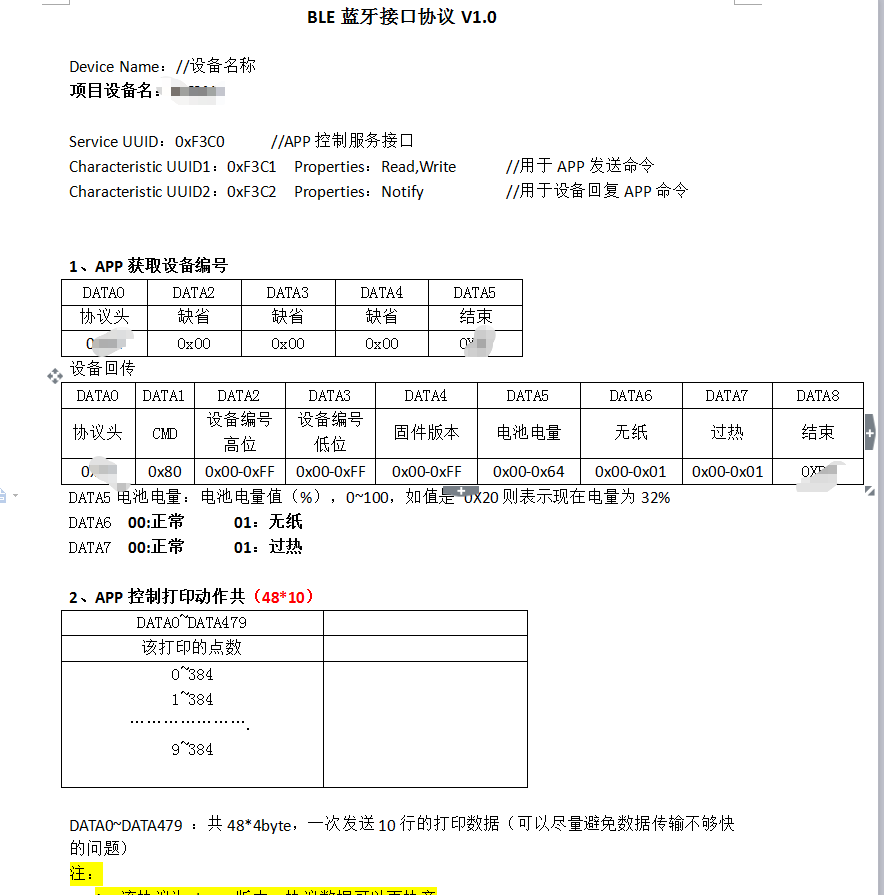

CK6856C芯片APP的BLE方案 BLE的APP通訊協議

?藍牙通信電路?

采用2.4GHz頻段模塊，需匹配50Ω天線阻抗，PCB走線長度≤λ/4（約30mm）?4。

關鍵參數：支持SPP協議，傳輸速率≥1Mbps，配對PIN碼為0000/1234?5。

?二、外設驅動電路?

?打印頭驅動

?

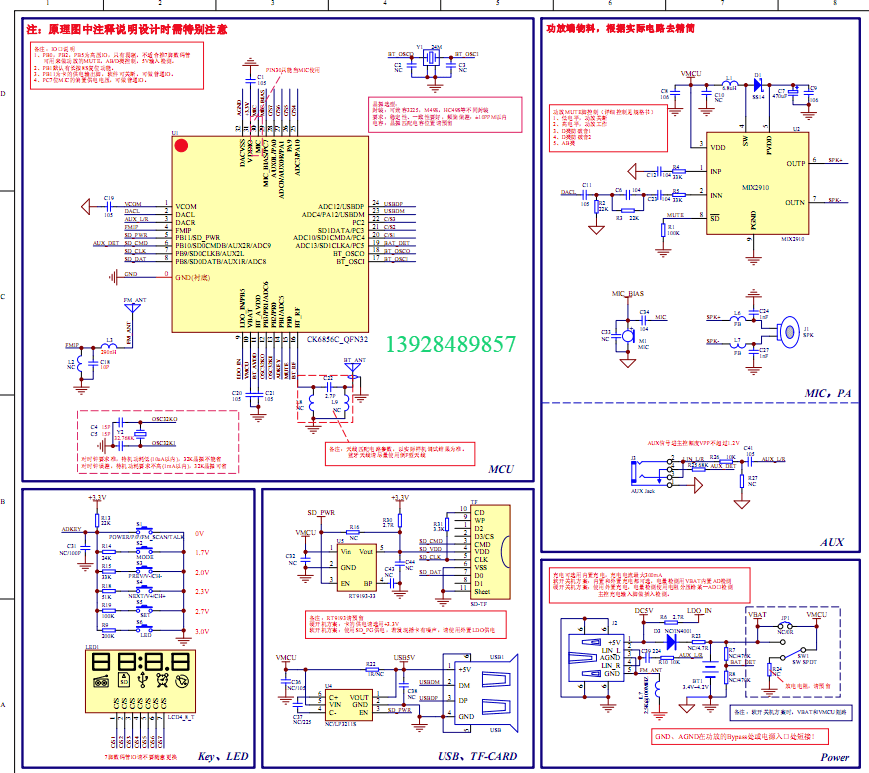

CK6856C藍牙芯片原理圖

熱敏打印頭需高壓驅動（典型12V/5A），推薦L298N雙H橋或?qū)Ｓ抿?qū)動IC（如TPIC6C595）?3。

溫度檢測：NTC+ADC（STM32內置）實現±2℃控溫?6。

?電源管理?

鋰電池供電（3.7V）→FP6293升壓至12V，紋波≤100mV?2。

保護電路：DW01A+8205A實現過充/過放保護?6。

?三、PCB設計規范?

?布局要點?

藍牙天線區域凈空，禁止鋪銅或走線，周圍包地處理?4。

電源走線加粗（≥1mm），模擬/數字地分割后單點連接?5。

?EMC優化?

電源入口加共模電感，USB接口ESD防護（TVS管+濾波電容）?4。

?四、生產與調試?

?原型驗證?

通過STM32CubeMX生成UART配置代碼，測試藍牙通信距離（≥10米）?2。

?量產準備?

需通過FCC-ID認證（費用約5000元），CE認證包含EMC/LVD測試?
