Texas Instruments TPS38700/TPS38700-Q1電源序列發生器是一款集成了窗口看門狗的多通道電壓序列發生器，采用24引腳4mm x 4mm VQFN封裝。TPS38700/TPS38700-Q1設計用于需要精確上電/斷電排序并連接多通道電壓監控器的系統。排序器默認為預編程OTP選項，但^I2C^可以重新編程上電和斷電序列、看門狗設置和序列定時選項。

數據手冊：

TI TPS38700/TPS38700-Q1電源序列發生器具有靈活且可編程的電壓軌時序功能、低靜態電流和小尺寸等優勢。這些特性使得該器件能夠滿足大多數應用要求。TPS38700-Q1器件符合汽車應用類AEC-Q100認證。

特性

輸入電壓范圍：2.2V至5.5V
欠壓鎖定 (UVLO)：2.0V
低靜態電流：30μA（典型值）
窗口看門狗
NVM誤差校驗
- 1位誤差校正
- 2位誤差校正
獨立RESET
獨立NIRQ
寄存器地圖上的CRC錯誤校驗
電池備用供電
晶體振蕩器選項
I2C^可編程^序列
RTC時鐘報警功能

框圖

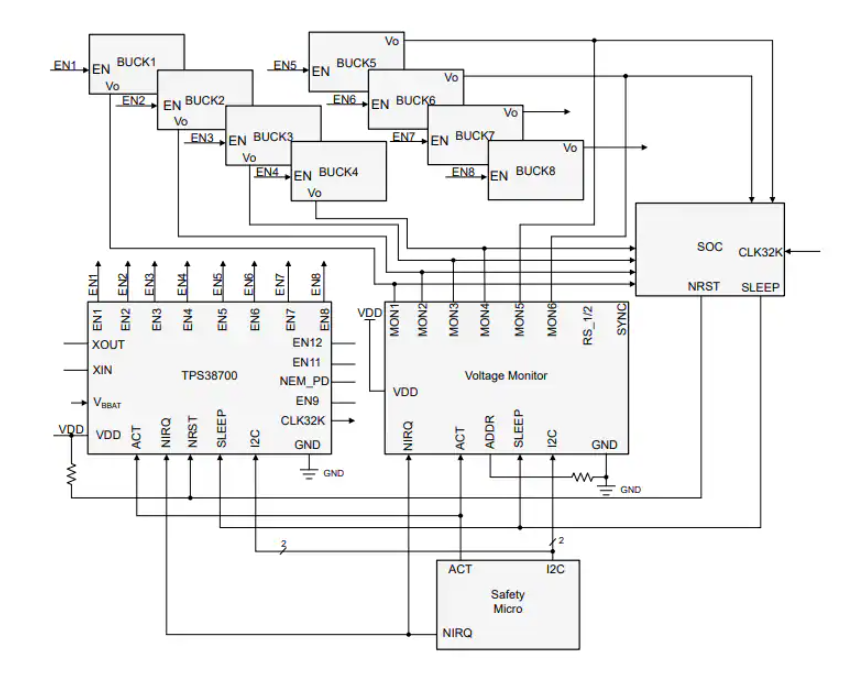

多通道電壓排序器和監控器

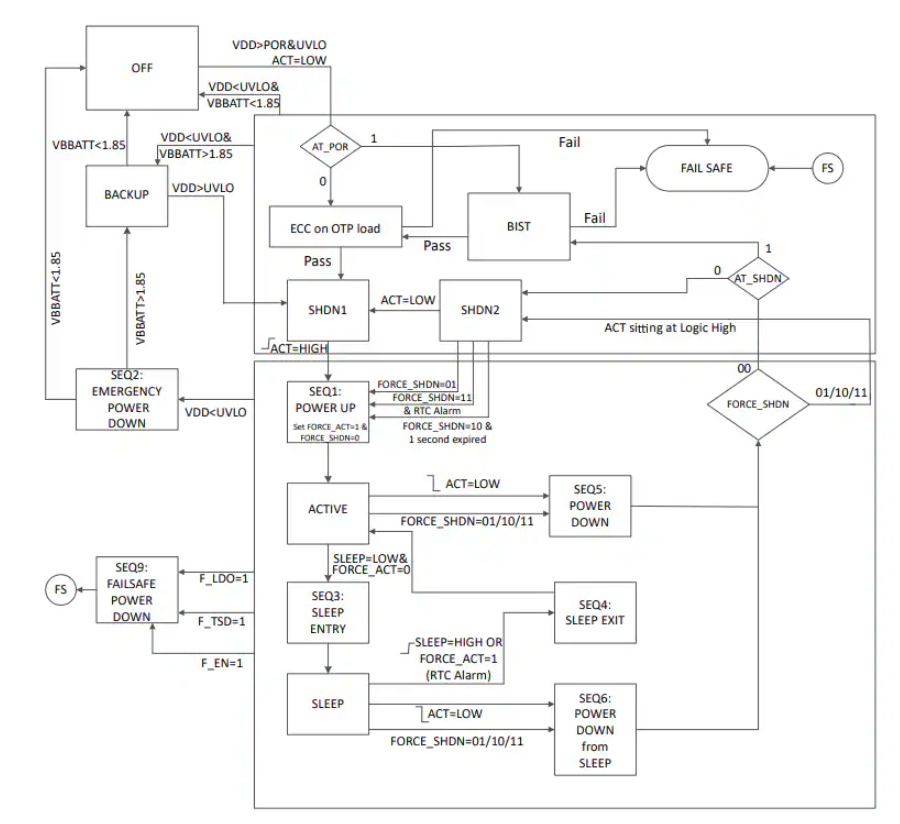

狀態圖

TPS38700多通道電源時序控制器技術解析與應用指南

一、產品概述

德州儀器(TI)推出的?TPS38700?是一款集成12通道電壓時序控制、窗口看門狗和I2C可編程功能的高精度電源管理IC，采用4mm×4mm 24引腳VQFN封裝。該器件專為需要精確上電/掉電時序控制的系統設計，可與多通道電壓監控器(如TPS389006/8008)配合使用，構成完整的電源監控與時序管理解決方案。

?核心特性?：

?寬輸入電壓范圍?：2.2V至5.5V工作電壓，支持1.85-5.5V備份電池輸入
?超低功耗?：典型靜態電流僅35μA（RTC激活時）
?靈活時序控制?：支持12路獨立EN輸出，每路可配置為推挽或開漏模式
?多重保護機制?：可編程電流限制、過溫關斷(170°C)、電源良好(PG)標志
?通信接口?：I2C可編程時序參數，支持標準/快速/快速+模式(最高1MHz)
?實時時鐘?：集成32.768kHz晶體振蕩器，支持RTC喚醒功能

二、寄存器配置詳解

1. 關鍵寄存器映射

地址	名稱	功能描述	鎖定組
0x10	INT_SRC1	中斷源寄存器(EM_PD/WDT等)	-
0x28	CTL_1	強制中斷/關機控制	CTL
0x30	SEQ_CFG	時序步長配置(250/1000μs)	SEQ
0x53	SLP_EN1	睡眠通道1時序配置	SEQS
0x80	WDT_CFG	看門狗工作模式配置	WDT

三、安全監控功能

?三重保護機制?：

?窗口看門狗?：
- 可配置開啟/關閉窗口(1-864ms)
- 支持休眠模式禁用選項
- 提供早期更新違規檢測(WDUV)
?電壓監測?：
- 6路電壓監控輸入(MON1-MON6)
- 支持2.0V UVLO閾值
- 專用SYNC引腳用于多器件同步
?故障檢測?：
- 晶體振蕩器頻率故障(±10%偏差檢測)
- ECC錯誤檢測(支持單錯校正/雙錯檢測)
- LDO/TSD故障觸發FAILSAFE狀態
