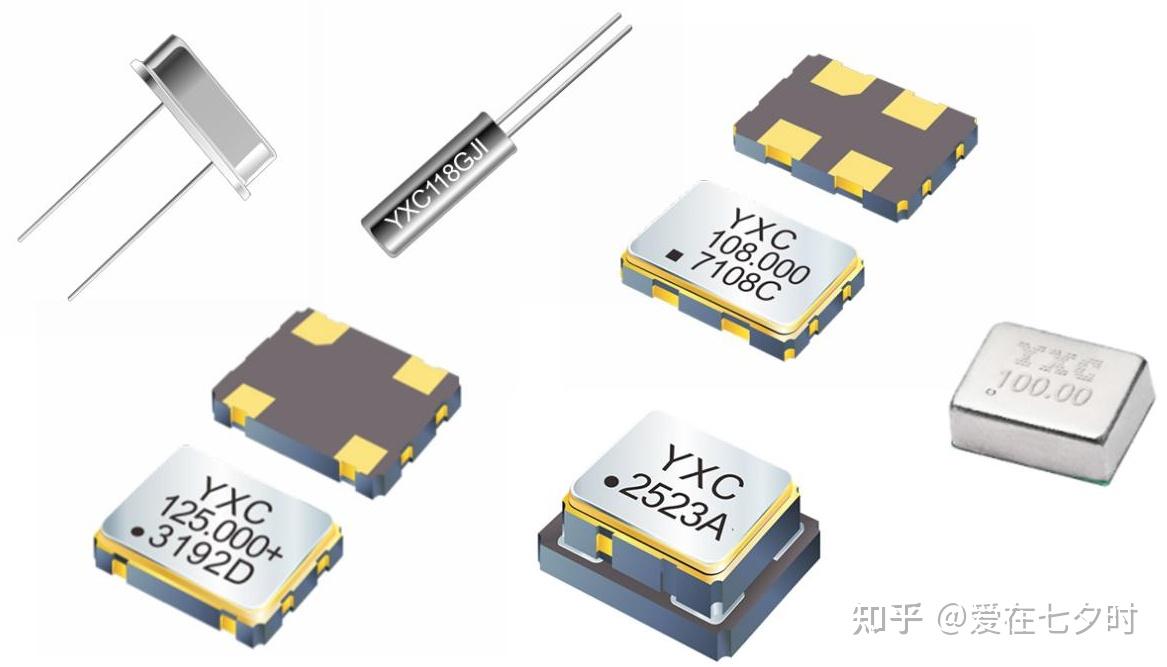

在現代電子設備中，石英晶體振蕩器（晶振）作為核心頻率基準元件，其穩定性直接影響系統性能。然而，晶振頻率隨時間或環境變化發生偏移的現象——即頻率漂移，成為工程師面臨的常見挑戰。一起探討晶振頻率漂移的四大核心原因，揭示其內在機理，為設計優化提供理論依據。

一、晶振頻率漂移的定義

晶振的頻率漂移是指晶振本身輸出的振蕩頻率在長時間使用過程中逐漸發生變化，且這種輸出的振蕩頻率變化還是一種不規則的現象。

具體來講，頻率漂移表現為晶振輸出頻率隨時間逐漸偏離標稱值，導致系統時間精度下降。例如，通信設備或精密儀器可能因頻率偏差出現同步誤差。

另外，頻率漂移可能是由多種因素引起的，包括溫度變化、振蕩電路的老化、外部環境變化等。

因此，頻率漂移是晶振的一個重要參數，對于需要高精度時鐘信號的應用非常重要。為了減少頻率漂移的影響，通常會在設計和選擇晶振時考慮溫度補償和頻率校準等方法，以確保晶振長時間穩定地輸出準確的振蕩信號。

為了確保電子系統的穩定性和精確性，需要特別關注晶振的頻率漂移特性，尤其是在高精度、高穩定性的應用場合，如衛星通信、精確時間測量等。在這些應用中，頻率漂移是一個不容忽視的問題。

總之，晶振的頻率漂移是一個需要認真對待的問題。通過深入了解其成因，并采取相應的措施，可以最大限度地減少頻率漂移對電子系統性能的影響，確保系統的高效穩定運行。

二、晶振頻率漂移的主要成因

因?yàn)榫д駧缀跏撬蓄l率控制設備的核心。隨著市場需求量快速增長，同時對其性能的要求向高頻率和高精度（當前頻率最高可達1500MHZ，高精度至±10PPM），所以影響到晶振頻率的因素主要有以下幾點：

1、溫度變化

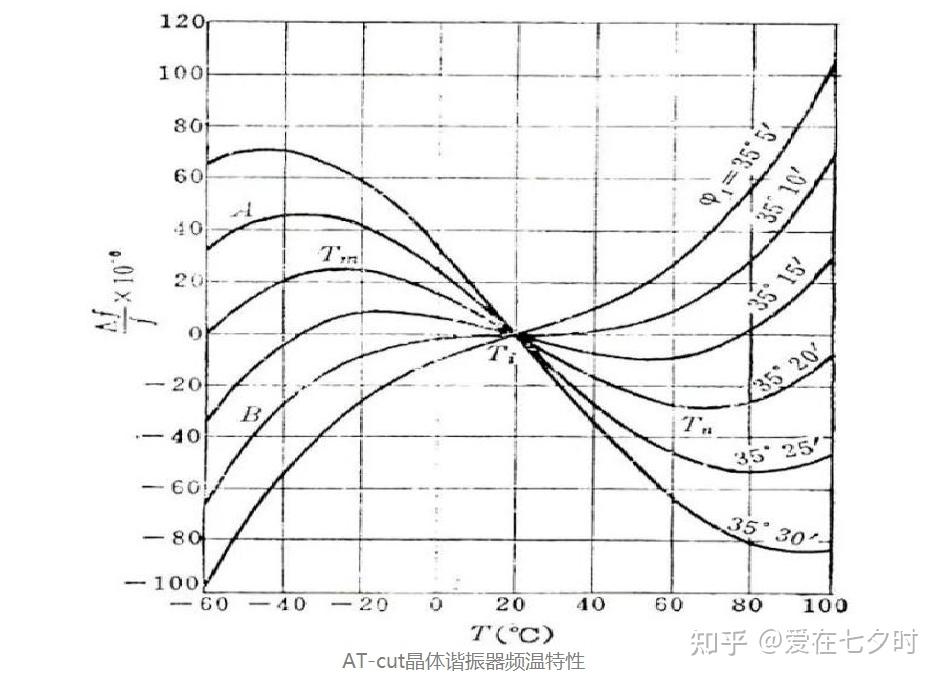

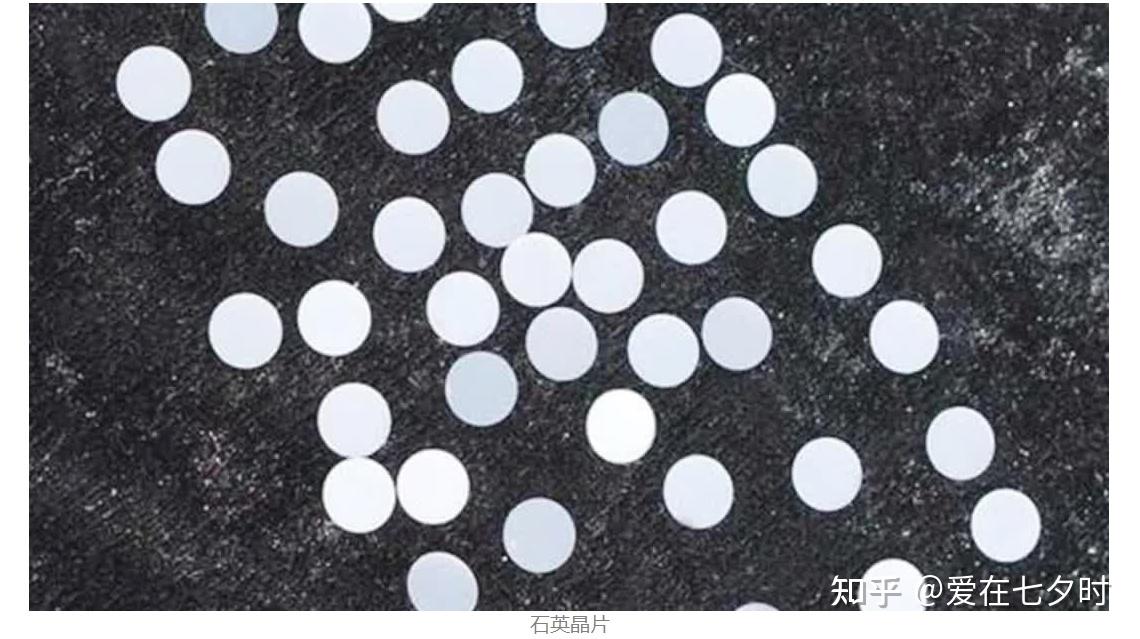

晶振溫度的變化是頻率漂移的首要因素。溫度是影響晶振頻率穩定性的關鍵變量，石英晶體的熱膨脹系數雖小，但溫度波動仍會導致其物理尺寸和彈性模量發生微小變化，進而改變振動頻率。不同切割方式（如AT切、SC切和GT切）的晶振對溫度敏感性各異，AT切晶振在25°C附近呈現拋物線特性，偏離此溫度時頻率偏差顯著放大。其中φ表示切割角?？梢钥闯觯煌懈罱嵌鹊木w具有不同的頻率-溫度曲線。下面是一些晶體諧振器的溫度特性。

a. 晶體切割一般表現出對溫度的立方依賴關系；

b. 在大多數情況下，可以通過改變晶圓與晶軸的夾角來改變零溫度系數點。

例如，環境溫度從25°C升至60°C時，AT切晶振的頻率可能產生數十ppm的偏移，直接影響時間精度。溫度補償晶振（TCXO）通過內部電路校正頻率，雖能緩解問題，但補償模型在極端溫度下仍存在局限性。

2、老化效應

老化效應是時間的累積，且是不可逆變化的。晶體諧振器的頻率隨工作時間的變化而變化，這種物理現象稱為老化。

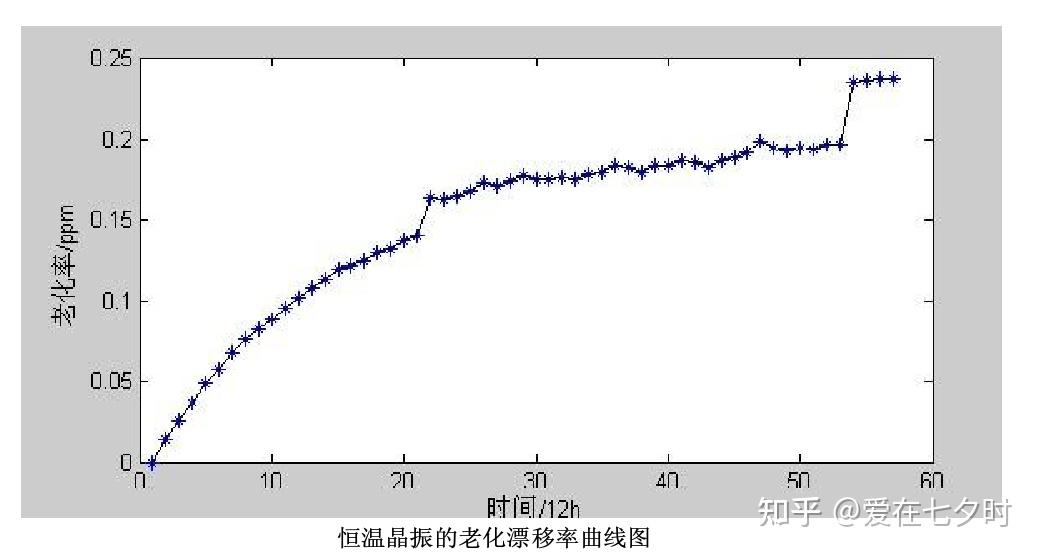

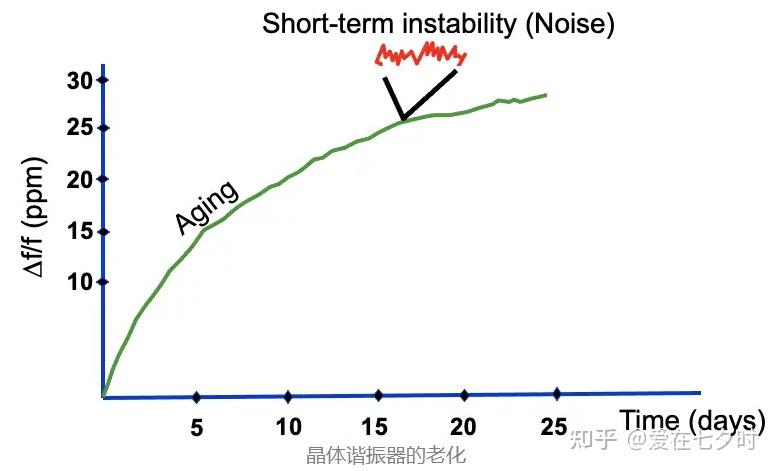

老化是晶振長期使用中頻率逐漸偏移的根本原因。這一過程涉及晶體內部的多重物理化學變化：制造過程中吸附的氣體分子（如水汽、氫氣）在振動和熱作用下解吸遷移，導致晶片質量分布改變；內部金屬支架和焊點的內應力隨時間釋放，影響彈性常數；電極材料在電流和振動下發生擴散或再結晶，改變附著力。老化率隨時間遞減，初期可能達每月1×10??，后期降至1×10?1?，但長期累積仍會導致顯著頻率偏差。具有代表性的老化如下圖所示：

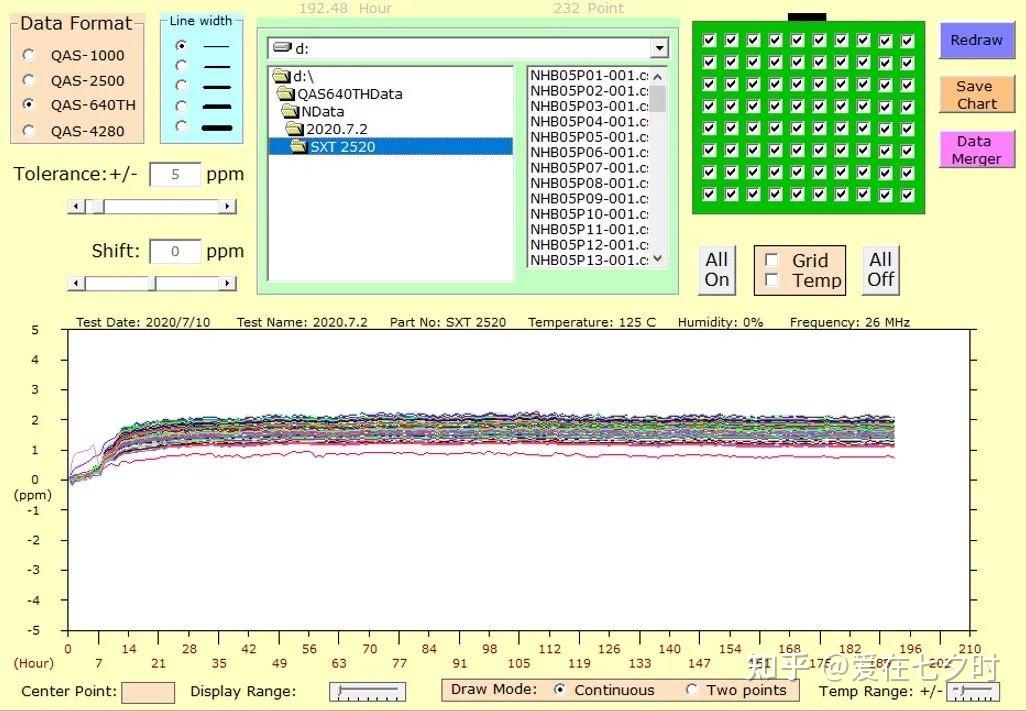

應該注意的是，雖然上圖是單方向的，但情況并非總是如此，隨著時間的推移，老化率可以反轉。當晶圓片的振動模式為厚度剪切時，如AT切割和SC切割晶體，老化主要是由于：

a. 熱梯度的影響

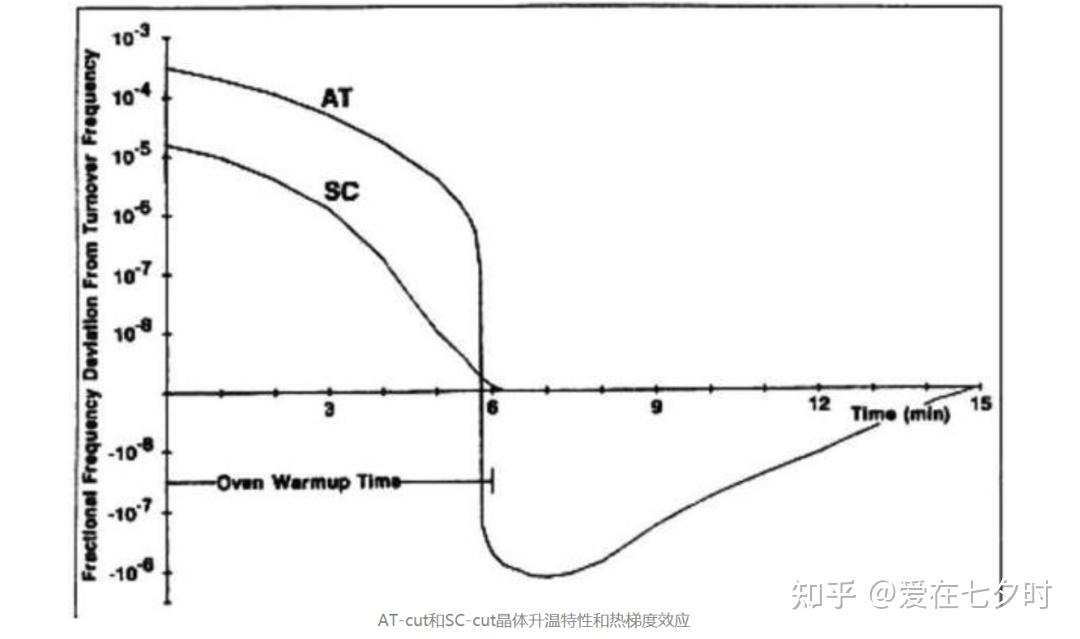

它會在熱平衡后持續幾分鐘到幾小時。下圖顯示了兩個晶體的溫度梯度效應和升溫特性，每一個晶體都包含一個在6分鐘內達到熱平衡的烘箱。一個包含AT-cut，另一個包含SC-cut。6分鐘后的頻率變化來自下圖中的熱梯度效應。我們可以看到SC-cut比AT-cut有更好的性能。在熱平衡之前，我們不需要考慮老化速率，因?yàn)榫w只需要3到10分鐘，而其他振蕩器只需要幾秒鐘。

b. 壓力釋放的效果

它是上述加熱過程的一個函數，將持續3天到3個月。

c. 晶體極性板質量的增加和減少

這是由于氣體的吸收和分解所引起的，并將持續數周至數年。晶體結構的改變是由晶格缺陷引起的，這是一種長期效應。

d. 在低頻石英晶體諧振器中，當振動模式為面剪時，老化速率最低

彎曲振動時時效率較高，延伸振動時時效率最高。當振動模式相同時，較低的頻率和較大的極板晶體的老化速率較低。

老齡化效應可以分為前期和后期兩個時間段。前期老化（1-2個月）有較高的老化率，這個老化率可以達到1×10-7/月（此數字表示頻率準確度將會改變1×10-7每月）到1×10-8/月。后期，當晶體運行1-2個月時，老化率可降低到（1~3）×10-9到（1~3）×10-10/月。

3、激勵電平

激勵電平有大小之分，一般來講偏小的激勵電平對長穩有利，激勵電平太大的時候石英片振動變強，這樣會導致振動區域溫度升高，從而導致頻率的穩定度降低。激勵電平過大會使等效電阻增加，容易激起寄生振動，由于機械形變超過彈性限度而引起永久性的晶格位移，使頻率產生永久性的變化，甚至有時會把石英片振壞。

在一個精確的晶體諧振器中，振蕩器的頻率也依賴于晶體電流或驅動電平，其計算方程是:

上面計算方程中的“ⅰ”是流過晶體的交流電流水是一個常數，它取決于晶體。“Δf/f”為振動頻率的相對變化量。當驅動電流較大時，老化性能和長期頻率穩定性會變差。但當驅動電平過小時，噪聲電流可能比晶體電流大，這會導致短期頻率穩定性變差。目前，正常的2.5MHz和5MHZ高精度晶體振蕩器的驅動電平小于70μA。

激勵電平的大小直接影響晶體諧振器的性能，一般取70-100uA為佳；用激勵功率表示時，一般取1-100uW為佳。電路設計者一定要嚴格控制晶體諧振器在規定的激勵電平下工作，以便充分發揮晶體諧振器的特點。

4、負載電容

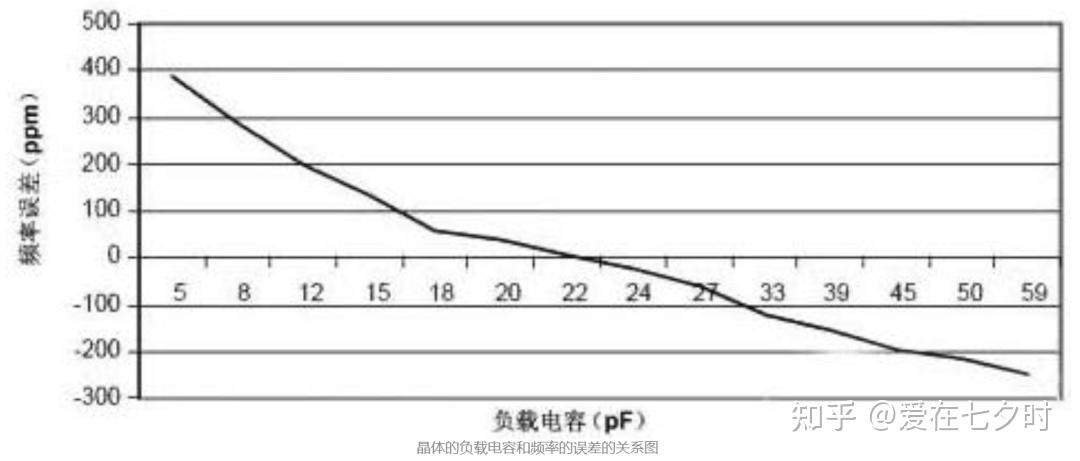

電容性負載的變化會影響頻率，晶體振蕩器必須與變化的負載匹配，這說明了可用的晶體組件種類繁多。

還必須考慮最大驅動功率，如果石英晶體不斷暴露在超出預期最大功率的超速驅動條件下，它會迅速老化。

甚至將其放置在板上也會影響負載，無論是重新放置晶體本身還是重新布線其他組件。所有這些都是潛在的機械共振源，必須在振蕩器電路設計過程中加以考慮和測試。

5、電源電壓

電源電壓的穩定性對晶振頻率有直接影響。電源電壓的變化可能導致振蕩器電路的有效電阻發生變化，從而導致頻率漂移。常見的解決方案是使用穩壓電源，以確保無論設備消耗多少電流，輸出電壓都將始終保持在電源的額定值。

6、機械應力

機械應力是晶振頻率漂移的另一重要因素。外部振動或沖擊會改變晶體內部應力分布，破壞彈性動態均衡，導致諧振頻率偏移。長期機械應力還可能引發晶體裂紋擴展，造成不可逆的頻率變化。為應對這一問題，需優化封裝結構，采用柔性絕緣材料緩沖應力，并在設計階段通過仿真和測試識別潛在機械共振源。

三、晶振頻率漂移的應對措施

晶振的頻率漂移是一個復雜的物理現象，它受到多種因素的影響。了解這些因素并采取相應的措施，可以在最大限度上減少頻率漂移對電子系統性能的影響，確保系統的高效穩定運行。

為了減少頻率漂移對系統性能的影響，設計和應用時可以采取多種措施。例如，使用溫度補償技術來抵消溫度變化對晶體頻率的影響，或者選擇具有較低老化率和較高穩定性的晶振。此外，還可以通過改進電源管理和減少機械應力的方式來進一步提高晶振的穩定性。所以，在面對晶振頻率漂移時，我們的應對措施需從設計、選材、環境控制等多方面綜合優化，具體如下：

1、設計階段優化

首先，應采用溫度補償晶振（TCXO） ，通過內置溫度傳感器和補償電路實時校正頻率，但需注意極端溫度下模型的局限性。其次就是優化電路布局 ，將晶振遠離振動源和敏感元件，減少機械干擾，同時還要使用低阻抗地線和獨立電源線路，降低電源噪聲影響，另外，就是要優化PCB布線，減少寄生電容和電感。

2、選材與封裝改進

要選擇高精度晶振，關注頻率穩定性、老化率等指標，優先選用品牌認證、封裝抗振性好的產品。同時，還要改進封裝與防護，采用柔性絕緣材料緩沖機械應力，優化封裝結構，必須要使用金屬屏蔽罩隔離外部電磁干擾，確保接地良好。

3、電源與負載管理

在穩定電源供應，使用穩壓器和濾波電路，確保電壓恒定，減少電壓波動和噪聲的情況下，還要有匹配的負載電容，從而通過調節并聯電容容值（如增大電容降低頻率）微調頻率，需根據規格書要求選擇合適值。

4、環境與老化控制

a. 控制溫度范圍

保持工作環境溫度穩定，選用寬溫晶振（如工業級-40℃~+85℃）。

b. 減少機械應力

通過緩沖墊隔離振動，優化封裝工藝減少動態干擾。

c. 定期校準與維護

使用自動校準電路或軟件算法動態修正偏差，長期監測頻率穩定性。

5、特殊場景應對

a. 極端溫度環境

選擇軍用級（±0.5ppm）或工業級寬溫晶振;

b. 高頻振動場景

優化電路布局，減少高頻噪聲干擾。

通過上述5種措施，可有效降低晶振頻率的漂移問題，從而有效地提升系統穩定性和可靠性。

四、晶振選型的注意事項

1、在選擇晶振時，需要了解其性能參數，如頻率范圍、溫度系數、負載電容等，以確保其能夠滿足實際應用的需求。

2、在安裝和使用晶振時，需要注意其電氣性能，如阻抗、相位噪聲等，以確保其能夠正常工作并滿足系統的要求。

3、晶振容易受到其他高頻元件的干擾，因此需要采取一些措施來減小干擾的影響，如使用屏蔽線、濾波器等。

4、對于一些重要的時鐘信號，需要采取一些保護措施，如使用穩壓器、濾波器等，以減小電源波動和負載變化對晶振的影響。

五、總結一下

晶振頻率出現漂移屬于正?，F(xiàn)象，老化是影響其長期穩定性的核心因素。它是溫度、老化、電源和機械應力共同作用的結果，所以，這是一個多因素驅動的復雜問題，無法完全消除。

只有通過深入理解其機理，并系統性地應用從器件選型、電路設計到軟件校準的全鏈條解決方案，可以將其影響控制在系統可接受的范圍內，從而確保電子設備在各種嚴苛環境下穩定、精確地運行。
