Texas Instruments INA351儀表放大器是一款具有集成基準緩沖器的可選增益儀表放大器。它在INA351ABS和INA351CDS型號上提供四個增益選項，采用小型封裝。INA351CDS的增益選項為30或50，INA351ABS的增益選項為10或20。通過切換增益選擇 (GS) 引腳可以選擇這些增益選項。INA351非常適合用于橋式傳感和差分轉單端轉換應用。

數據手冊：*附件：Texas Instruments INA351儀表放大器數據手冊.pdf

INA351內置精密匹配的集成電阻器，無需精確或緊密匹配的外部電阻器，可節省BOM成本、電路板空間以及拾取貼裝機器處理成本。INA351可直接連接低速10位至14位模數轉換器 (ADC)，非常適合用于替代使用商用放大器和分立電阻器構建的儀表放大器的分立式實施。

INA351采用三放大器架構設計，優化用于提供性能。該器件實現了86dB最小CMRR和0.1%最大增益誤差，以及所有增益選項的最大失調為1.3mV，同時僅消耗135μA最大靜態電流。Texas Instruments INA351具有集成關斷選項，可在空閑時關閉放大器，從而在電池供電應用中進一步節能。

特性

• 設計用于尺寸、成本和功耗敏感型應用
• 可選增益選項，帶集成基準緩沖器
  • G=10或G=20 (INA351ABS)
  • G=30或G=50 (INA351CDS)
• 節省空間的超小型封裝選項
  • 10引腳X2QFN (RUG) – 3mm^2^
  • 8引腳WSON (DSG) – 4mm^2^
  • 8引腳SOT23-THN (DDF) – 4.64mm^2^
• 針對10位至14位系統優化了性能
  • 所有增益的CMRR：95dB（典型值）
  • 所有增益的失調電壓：0.2mV（典型值）
  • 增益誤差（典型值）
    • 0.015%（G = 10, G = 50）
    • 0.020% (G = 20, G = 30)
• 帶寬：100kHz（G=10，典型值）
• 驅動500pF，過沖小于20%（典型值）
• 優化靜態電流：110μA（典型值）
• 針對功耗敏感型應用的關斷選項
• 電源范圍：1.8V (±0.9V) 至5.5V (±2.75V)
• 指定溫度范圍：–40°C至125°C

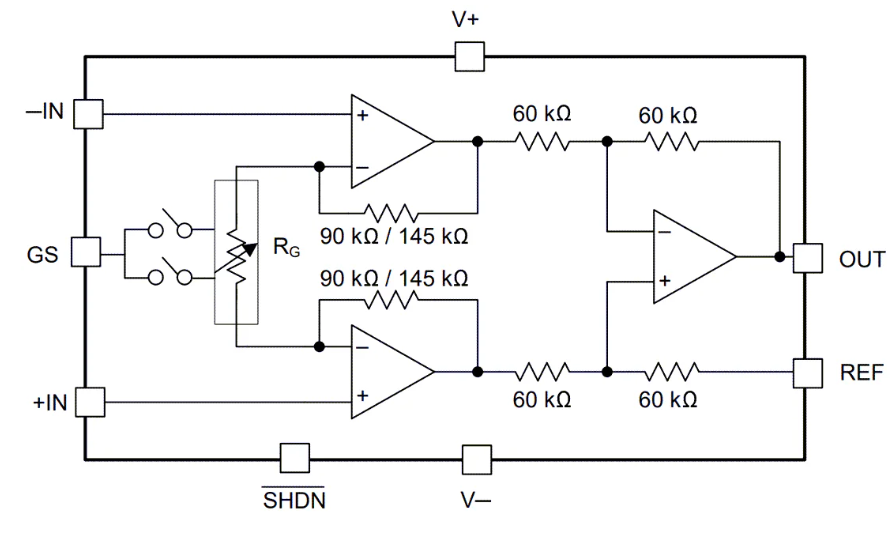

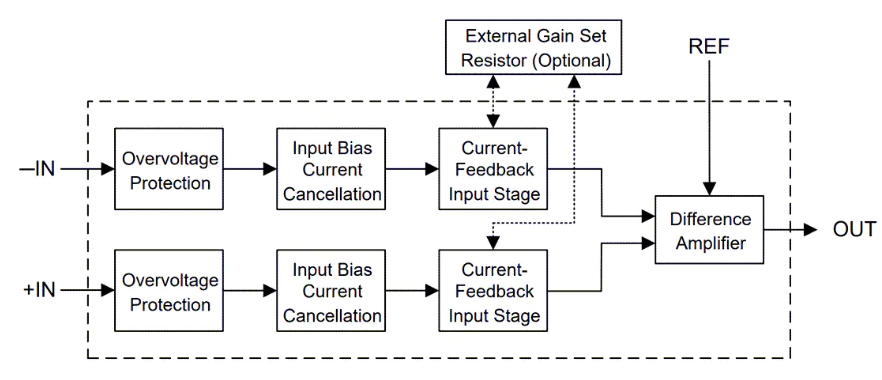

功能框圖

Texas Instruments INA351儀表放大器技術解析與應用指南

一、產品概述

INA351是TI推出的低成本、小尺寸、低功耗可編程增益儀表放大器，具有集成參考緩沖器，工作電壓范圍為1.8V至5.5V。該器件針對尺寸、成本和功耗敏感型應用進行了優化，提供INA351ABS（增益10/20）和INA351CDS（增益30/50）兩種型號選擇。

二、核心特性

1. ?增益選擇靈活性?
   • INA351ABS：增益10或20（通過GS引腳選擇）
   • INA351CDS：增益30或50（通過GS引腳選擇）
   • GS引腳邏輯控制：
     • 低電平：INA351ABS=G10，INA351CDS=G30
     • 高電平/懸空：INA351ABS=G20，INA351CDS=G50
2. ?封裝選項?
   • 10引腳X2QFN（RUG）：3mm2
   • 8引腳WSON（DSG）：4mm2
   • 8引腳SOT23-THN（DDF）：4.64mm2
3. ?關鍵性能參數?
   • 共模抑制比(CMRR)：95dB（典型值）
   • 失調電壓：0.2mV（典型值）
   • 增益誤差：
     • G=10/50：0.015%（典型值）
     • G=20/30：0.020%（典型值）
   • 帶寬：100kHz（G=10時）
   • 靜態電流：110μA（典型值）

三、設計注意事項

1. ?布局指南?
   • 輸入走線對稱匹配
   • 電源引腳放置0.1μF去耦電容（盡量靠近器件）
   • 敏感信號遠離數字線路
2. ?熱管理?
   • WSON封裝熱阻：21.9°C/W（結到焊盤）
   • 持續滿負載需考慮散熱設計
3. ?保護機制?
   • 輸入引腳有二極管鉗位保護
   • 避免差分輸入電壓持續超過0.5V

四、選型對比
