在光伏電站、儲能系統、直流供電屏等場景中，直流系統的絕緣故障往往是引發安全事故的“隱形殺手"。如何實時監測絕緣電阻，提前預警風險？安科瑞電氣推出的AIM-D100-T系列直流絕緣監測儀，憑借高精度監測、智能預警、多場景適配等核心優勢，成為保障直流系統安全運行的“守護神"。

產品核心功能：讓隱患無處遁形 程瑜 187 0211 2087

精準監測，雙重保障絕緣

電阻監測：實時檢測正負極對地絕緣電阻（1kΩ~10MΩ），當電阻低于設定閾值時，觸發預警或報警信號，避免因絕緣失效導致短路事故。

電壓監測：同步監測系統電壓、正負極對地電壓，支持過壓（≥110%額定值）、欠壓（≤90%額定值）報警，守護系統穩定。

智能交互，一目了然

雙屏顯示：128*32點陣液晶屏清晰展示參數，搭配LED指示燈（運行、通訊、故障等狀態），故障信息即時可見。

事件記錄：自動存儲20條故障記錄，含時間、類型、數值，助力快速排查問題根源。

靈活組網，遠程管控

支持RS485通訊和Modbus-RTU協議，輕松接入工業自動化系統，實現遠程監控與數據交互。

3路繼電器輸出（常開/常閉可選），可外接聲光報警器或聯動控制設備，打造智能化安全網絡。

技術亮點：專為工業場景而生

寬電壓適配：覆蓋DC 10~1000V（分TH/TL兩型號），適用于光伏、儲能、直流屏、UPS等多種系統。

抗干擾設計：采用不平衡橋原理，避免正負極同時接地時的檢測盲區；內置抗電容干擾算法，系統泄漏電容≤5μF仍可精準測量。

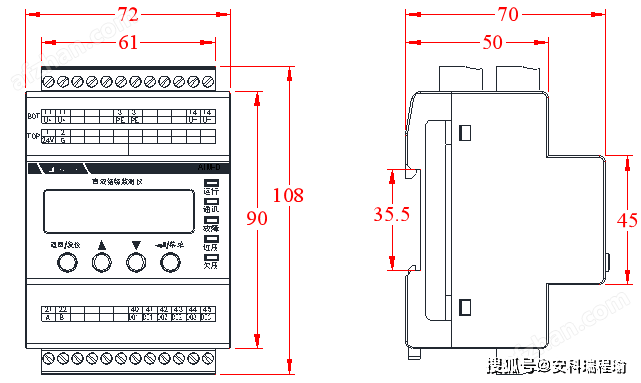

極簡安裝：35mm導軌安裝+插拔端子接線，10分鐘快速部署，省時省力。

應用場景：覆蓋千行百業

光伏直流系統：實時監測匯流箱、逆變器前端的絕緣狀態，預防單極接地引發火災。

變電站直流屏：保障備用電池供電系統的絕緣安全，確保監測設備持續穩定運行。

電動汽車充電樁：監控充電模塊絕緣性能，提升充電安全性與用戶信任度。

結語

在工業智能化浪潮中，安全永遠是第一生產力。AIM-D100-T系列直流絕緣監測儀，以精準監測、智能預警為核心，為千行百業的直流系統筑牢安全防線。選擇安科瑞，選擇安心！

充電樁用直流絕緣監測儀

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

AIM-D100系列直流絕緣監測儀專門為了直流絕緣監測設計，可以應用在10~1500V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。

產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。

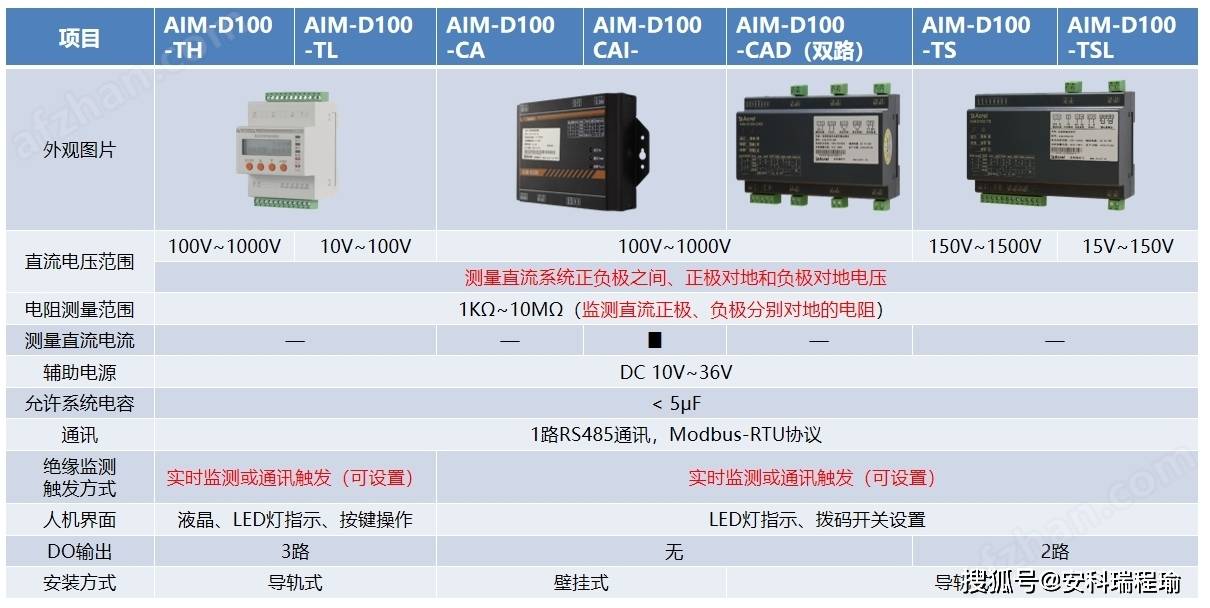

產品功能及選型

充電樁用直流絕緣監測儀

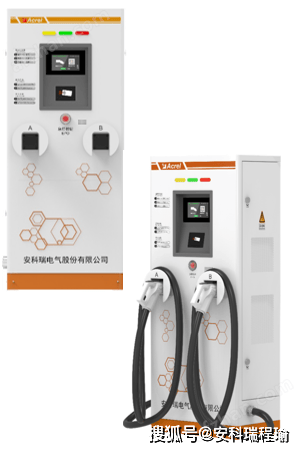

電動汽車充電裝置一般由柜體、多個交流轉換直流充電模塊、智能切換單元、測量儀表、控制器、接觸器、充電槍等組成。

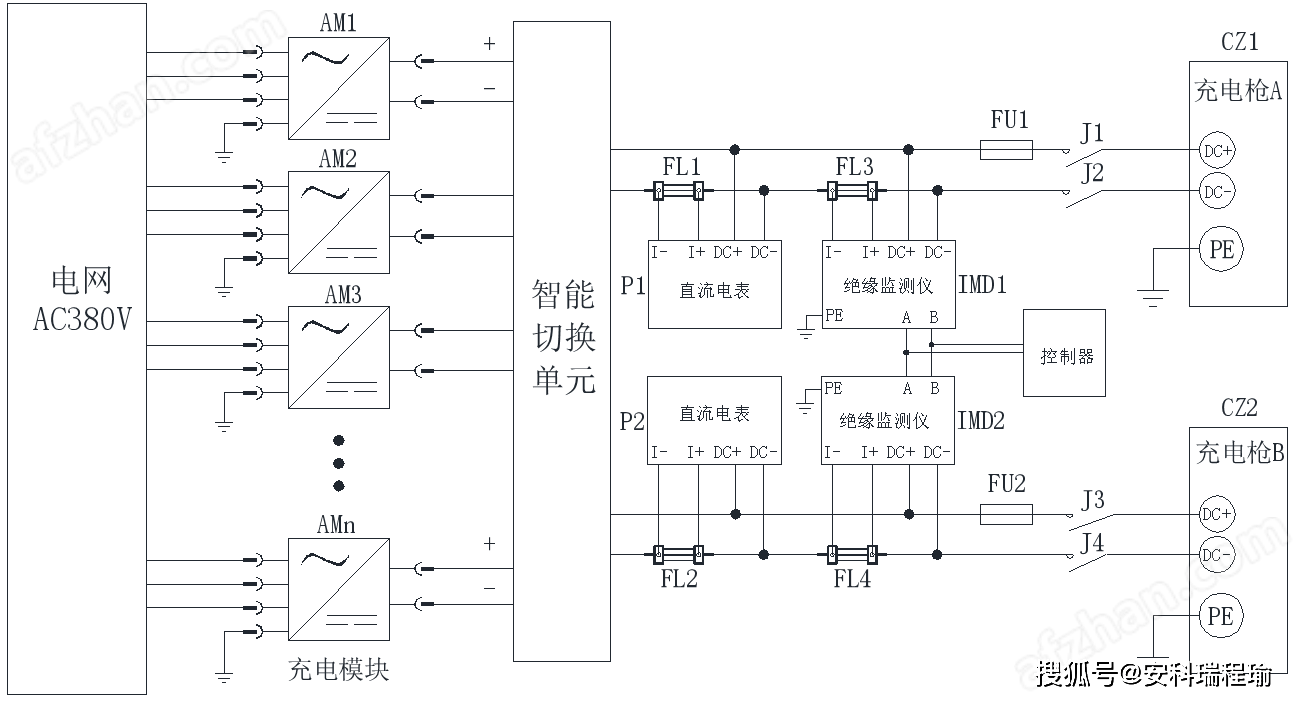

該示例為一個雙槍120kW直流充電樁。智能切換單元控制充電模塊，直流電表測量電流，絕緣監測儀測量絕緣電壓，絕緣電阻，絕緣監測由控制器進行控制。當充電樁使用時，單獨使用充電槍A或B時，控制器發出命令控制對應IMD1或者IMD2絕緣監測儀先進行絕緣監測；充電槍A和B同時使用時，控制器發出命令控制IMD1絕緣監測儀先進行絕緣監測。通過控制器與絕緣監測儀的協調工作，保障直流充電系統的安全性，穩定性和可靠性。

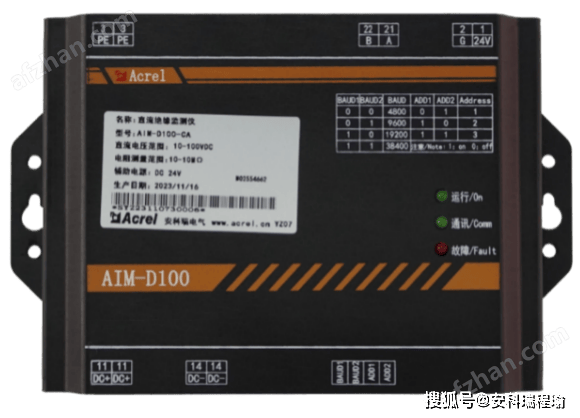

AIM-D100-CA系列直流絕緣監測儀

1 概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

AIM-D100-CA系列直流絕緣監測儀可以應用在100~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品主要針對DC 100~1000V范圍的電動汽車充電裝置的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS供電系統、光伏直流系統及其它直流電網等直流系統。

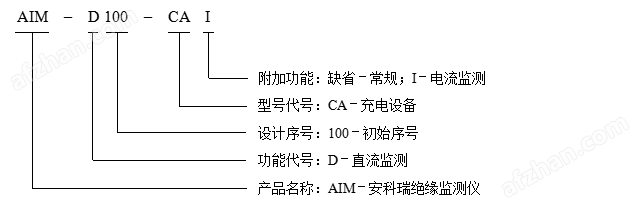

2型號說明

3功能特點

■電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。

■電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓，測量范圍為100~1000V。

■電流監測功能。產品可以監測直流系統電流，僅AIM-D100-CAI型有此功能。

■LED指示功能。產品面板具有運行、通訊和故障LED指示燈，可以顯示產品狀態。

■通訊組網功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。

■金屬外殼。產品采用金屬外殼，壁掛式安裝，也可以使用配件導軌安裝。

■插拔端子。產品采用插拔端子接線，方便接線和安裝。

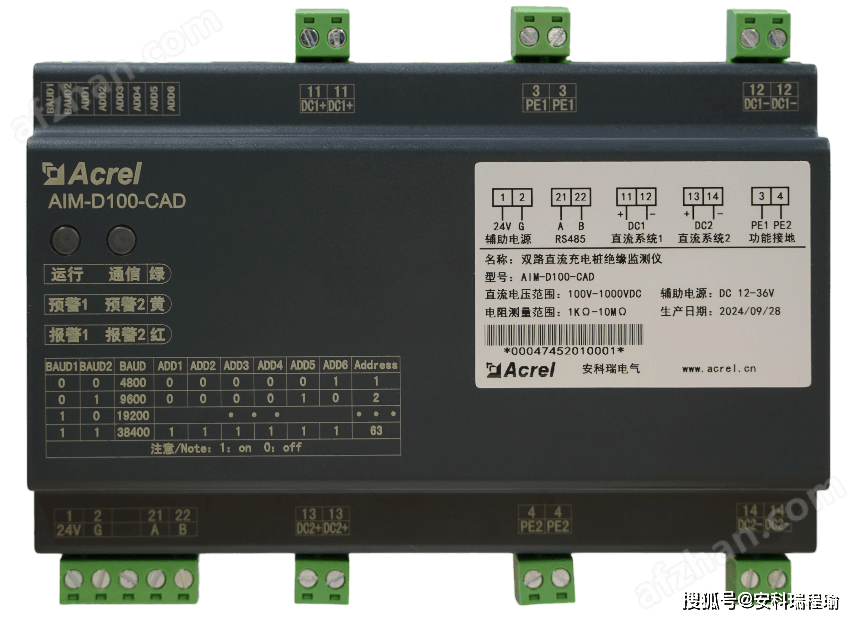

AIM-D100-CAD型雙路直流充電樁絕緣監測儀

1 概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應路直流充電樁絕緣監測儀可以應用在100~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品主要針對DC 100~1000V范圍的電動汽車雙槍型充電樁的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS供電系統、光伏直流系統及其它直流電網等直流系統。

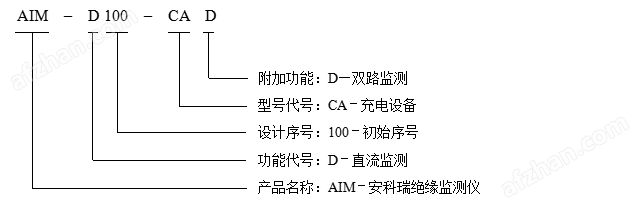

2型號說明

3功能特點

■電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警值和報警值時，能發出預警和報警信號。

■電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓。當正負極接反時，儀表工作后讀取數據時提示反接。

■雙路獨立監測。產品具有兩路獨立監測功能，可以分別監測兩路直流系統的絕緣水平和電壓情況。

■雙路獨立報警。產品具有兩路獨立報警功能，可以分別設置兩路預警值，兩路報警值。

■LED指示功能。產品具有兩個RGB Led指示燈，通過不同顏色和頻率可以顯示產品狀態。

■撥碼設置功能。產品可以通過撥碼開關組合設置通訊波特率和通訊地址。

■通訊組網功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。

■通訊觸發啟動。產品使用通訊功能啟動絕緣監測，啟動后監測一次絕緣電阻和正負極對地電壓，監測結束后與大地脫離，不影響直流系統對地絕緣水平。

■安裝方式可選。產品采用塑料外殼，兼容導軌和壁掛兩種安裝方式，默認導軌安裝。

■插拔端子。產品采用插拔端子接線，方便接線和安裝。
