項目背景

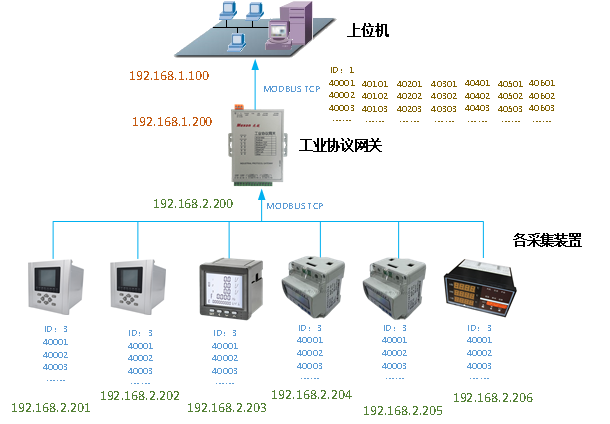

在現代化發電廠中，為了確保供電的穩定與可靠，通常部署有多臺備用或并行的發電機組。這些機組構成了電廠發電能力的核心。然而，隨著自動化和智能化水平的不斷提升，發電機組的監控與管理系統日益復雜。由于多個發電機組采用相同的通信地址和通信點位表，這在上位機進行組態時帶來了設備區分定義的困難。為了有效解決這一問題，提高系統部署效率，減少設備配置時間，并增強系統的可維護性，上海兆越通訊技術有限公司提出了基于MGS-6920工業協議網關的應用方案。

MGS-6920工業協議網關是一款高性能、高可靠性的協議轉換設備，專為工業現場設計。它支持多種工業通信協議，能夠?qū)崿F(xiàn)不同協議之間的無縫轉換。同時，MGS-6920具備強大的數據處理能力，能夠?qū)ο虏杉喾N設備的數據，并對上位機以一臺設備的角色進行數據上送，極大地簡化了系統架構和配置流程。

方案介紹

1.協議轉換功能實現

• MGS-6920工業協議網關將作為協議轉換的核心設備，部署在發電廠的數據采集與保護系統中。
• 網關將支持發電機組所采用的通信協議，如Modbus、OPC UA、Profinet等，實現與多個發電機組的通信。
• 通過內置的協議轉換模塊，MGS-6920能夠?qū)⒉煌l(fā)電機組的通信數據轉換為上位機能夠識別的統一格式。

2.數據采集與整合

• MGS-6920網關將實時采集多個發電機組的運行數據，包括電壓、電流、功率、溫度等關鍵參數。
• 網關將對采集到的數據進行預處理和整合，確保數據的準確性和一致性。
• 通過網關的數據緩存功能，即使在網絡波動或故障情況下，也能保證數據的連續性和完整性。

3.簡化上位機組態

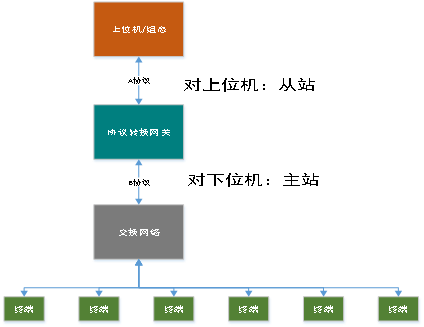

• MGS-6920網關將作為一臺虛擬設備出現在上位機的組態界面中，大大減少了設備數量和管理復雜度。
• 上位機只需與MGS-6920網關進行通信，即可獲取所有發電機組的運行數據，無需對每個發電機組進行單獨的組態和配置。
• 通過網關提供的統一數據接口，上位機可以方便地實現數據的展示、分析和報警等功能。

4.提高系統可維護性

• MGS-6920網關支持遠程配置和診斷功能，運維人員可以通過網絡對網關進行遠程管理和維護。
• 網關提供了豐富的日志和報警信息，幫助運維人員快速定位和解決系統問題。
• 通過網關的模塊化設計，可以方便地進行功能擴展和升級，滿足發電廠未來發展的需要。

方案優勢

• 減少設備配置時間：通過MGS-6920網關的協議轉換和數據整合功能，大大簡化了上位機的組態過程，減少了設備配置時間。
• 提高工作效率：網關的統一數據接口和遠程管理功能，提高了運維人員的工作效率，降低了系統維護成本。
• 增強系統可維護性：網關的模塊化設計和豐富的診斷信息，增強了系統的可維護性和可擴展性，為發電廠的長期穩定運行提供了有力保障。

MGS-6920工業協議網關在發電廠采集與保護系統中的應用方案，有效解決了多個發電機組通信協議一致、通信點位表一致帶來的設備區分定義困難問題。通過協議轉換、數據采集與整合、簡化上位機組態和提高系統可維護性等功能，該方案大大提高了系統部署效率和工作效率，為發電廠的自動化和智能化管理提供了有力支持。

四、產品介紹

MGS-69202網4串工業協議網關

• 支持2 個100M/10M以太網接口，AUTO MDI/MDIX 雙級抗雷防護
• 支持4 個全隔離RS485接口（支持收發指示燈），RS485 采用三級防護
• 可支持多種主流工業協議的轉換：IEC61850、Profinet、Modbus TCP、Modbus RTU、Ethernet/IP、EtherCAT、OPC UA等
• 支持寬溫工作范圍：-40～85℃
