Part.01

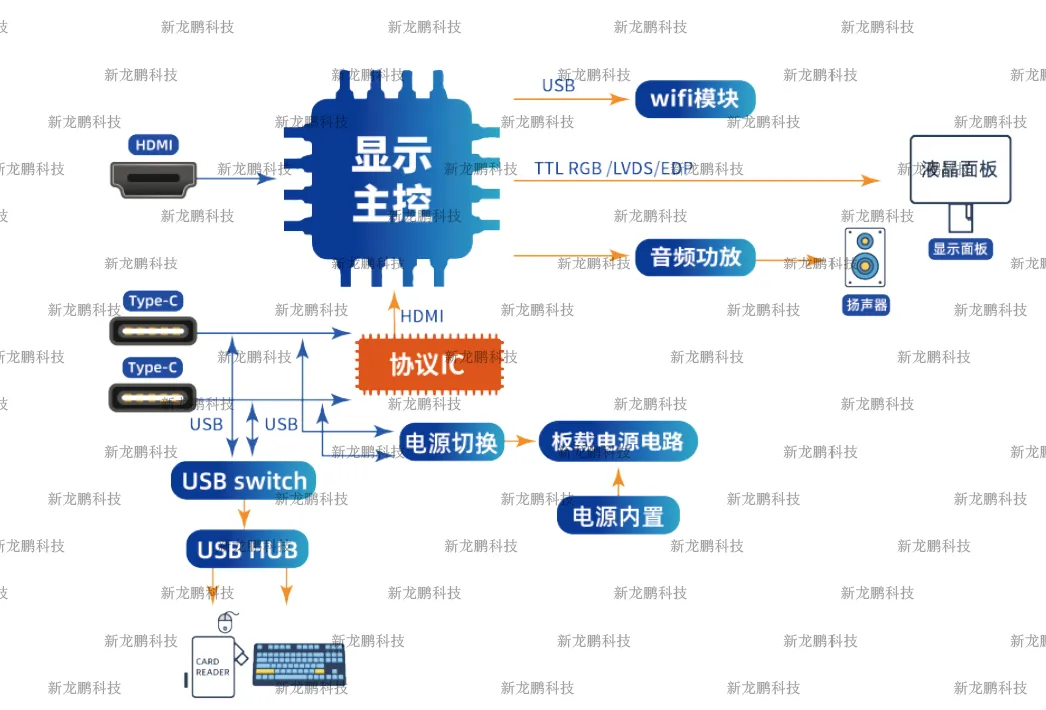

便攜式顯示器框圖

根據不同IC搭配可實現如下功能

1.支持90、180、270度旋轉，配合手機畫面實現最大畫面顯示，自動識別橫豎屏畫面自動旋轉（無G-SENSOR）

2.支持雙TYPE_C口盲插，也可以設計成單TYPE_C口

3.支持本地播放多媒體，支持全功能TYPE_C手機擴展同屏，支持MIRACAST,DLNA,AIRPLAY無線同屏協議

4.支持多種LCD屏，支持DLP光機，支持梯形校正

5.支持多種視頻輸入，支持USB2.0/3.0外設

Part.02

應用場景

??

全功能Type C手機連接

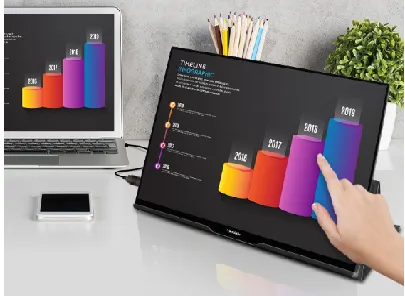

全功能Type C 筆記本連接

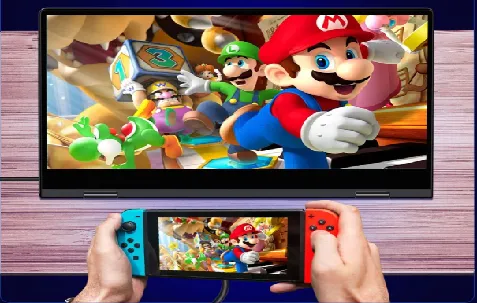

全功能Type C 游戲機連接

帶鍵盤觸摸板,內置電池

Part.03

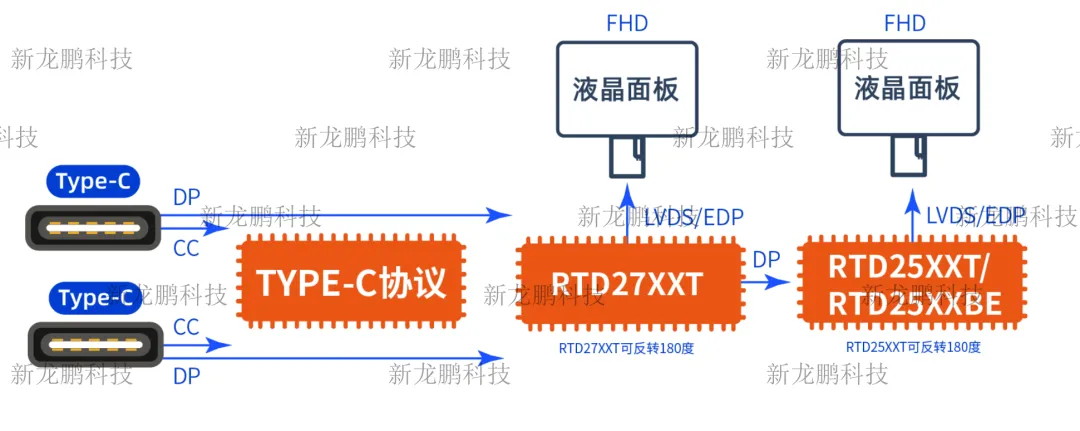

雙屏顯示方案一

1.雙Type C 口，支持雙盲插（電源和信號任意插）

2.支持雙屏異顯A/B(MST)和同顯(SST)

3.RTD27XXT&RTD25XXT支持180度翻轉,支持LVDS/EDP輸出

4.支持給手機、筆記本等設備反向充電

5.只要是全功能TYPE_C設備，無需驅動

6.采用Apple自研CPU&GPU的Apple 設備暫不支持異顯功能(MST)，僅支持同顯功能(SST)

7.靈活可變，可根據客戶要求定制

Part.04

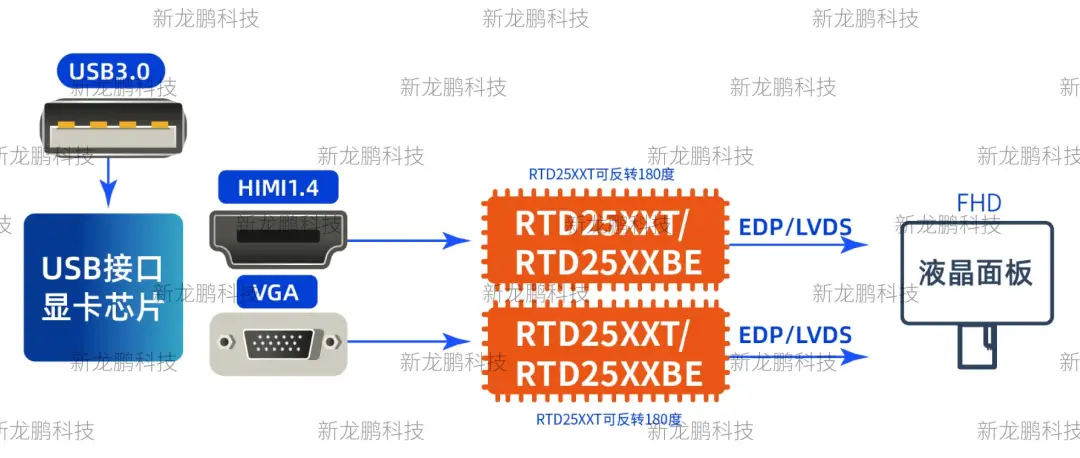

雙屏顯示方案二

1.采用USB3.0傳輸視頻信號

2.支持雙屏異顯A/B(MST)

3.RTD2555T支持180度翻轉，支持LVDS/EDP輸出。

4支持Microsoft Windows、Apple macOS 和Linux 、andriod（部分手機）操作系統（需要裝驅動）

5.靈活可變，可根據客戶要求定制

Part.05

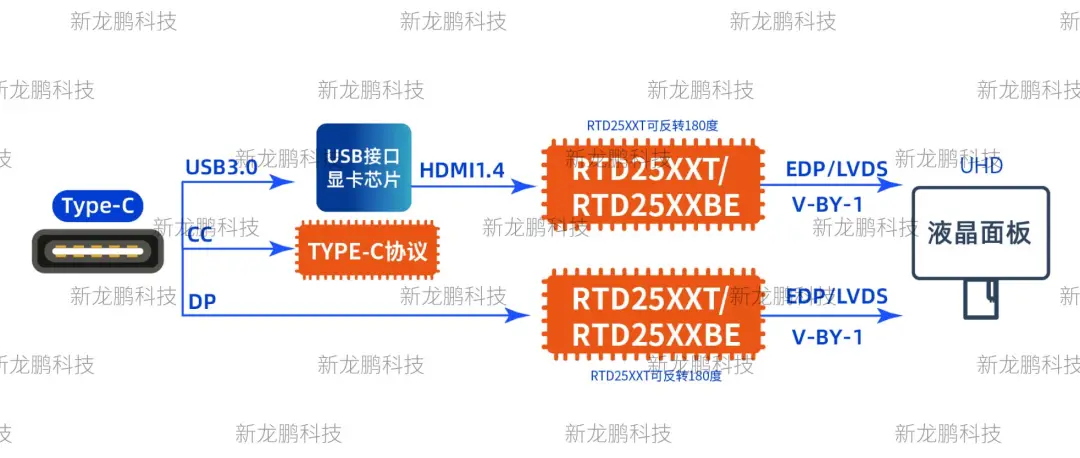

雙屏顯示方案三

1.采用TYPE_C內的DP和USB3.0兩路傳輸視頻信號

2.支持雙屏異顯A/B(MST)

3.RTD27XXT支持180度翻轉，支持LVDS/EDP/V-B-1輸出

4.支持Microsoft Windows、Apple macOS 和Linux 、andriod（部分手機）操作系統（需要裝驅動）

5.靈活可變，可根據客戶要求定制

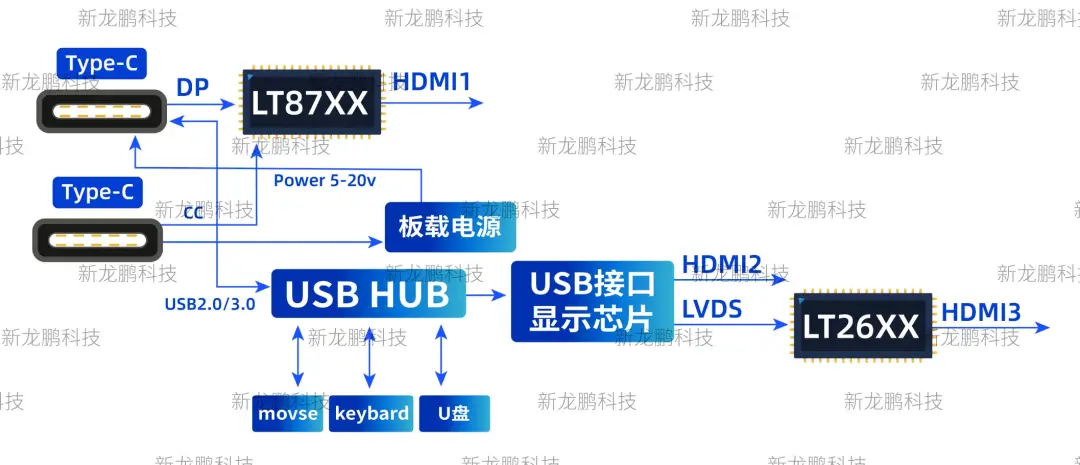

Part.06

USB轉HDMI拓展塢方案

1.采用TYPE_C內的DP和USB兩路傳輸視頻信號

2.支持HDMI三路輸出，三屏異顯A/B/C(MST)

3.支持Microsoft Windows、Apple macOS 和Linux andriod（部分手機）操作系統（需要裝驅動）

4.支持反向給設備充電5-20V

5.靈活可變，可根據客戶要求定制

Part.07

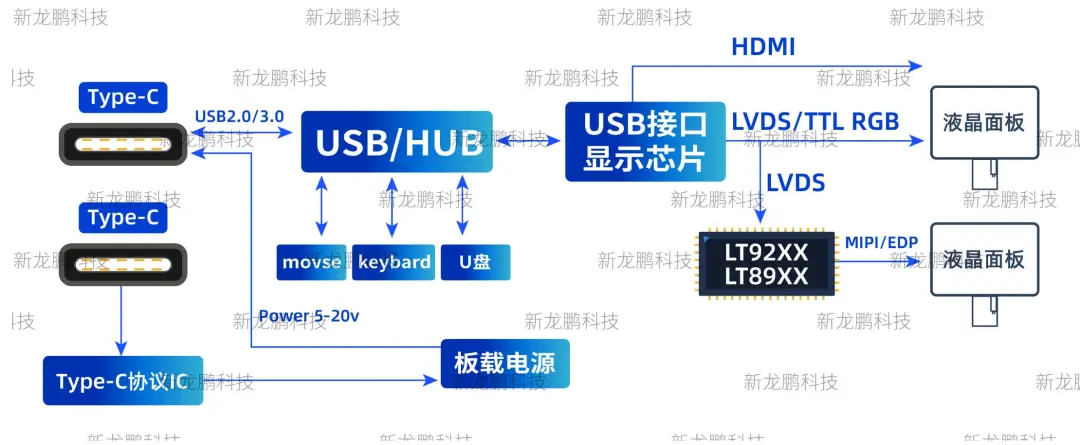

USB轉點屏方案

1.采用USB2.0/3.0傳輸視頻信號

2.支持多種接口屏幕（LVDS/EDP/TTL/MIPI等）

3.支持Microsoft Windows、Apple macOS 和Linux andriod（部分手機）操作系統（需要裝驅動）

4.支持反向給設備充電5-20V

5.靈活可變，可根據客戶要求定制
