在工業電源、通信設備、新能源車載系統等中高功率 DC-DC應用領域，貝克微電子推出的BT5026是一款可完全 Pin-to-Pin替代德州儀器（TI）LM5026的國產高性能芯片。作為有源鉗位電流模式 PWM控制器，BT5026不僅在核心性能上全面對標 LM5026，更憑借多項優化設計，實現了更簡潔的方案布局與更低的成本控制，為相關應用領域提供了極具競爭力的選擇。

核心性能全面對標

BT5026采用先進的有源鉗位復位技術，具備以下突出優勢：

寬輸入電壓：BT5026具備 9V–100V的寬輸入電壓范圍，較 LM5026的 13V–100V進一步拓展，可覆蓋工業、車載等多種嚴苛環境需求。

高效率與高功率密度：回收漏感能量，降低開關損耗，支持更小磁性元件。

雙路輸出：OUTA（主開關）和OUTB（鉗位開關）均支持PMOS/NMOS配置。

全面保護機制：UVLO、峰值限流、Hiccup保護、斜坡補償、軟啟動及過熱保護一應俱全。

設計優化，更簡更穩

在繼承LM5026優良架構的基礎上，BT5026進一步優化如下：

1.反饋環路簡化
采用TL431+光耦反饋，替代復雜誤差放大器，降低設計與BOM成本。

2. VCC供電改進
使用正激繞組替代反激供電，省去額外變壓器，簡化磁件設計與PCB布局。

3.電流檢測優化
可使用采樣電阻替代電流互感器（CT），節省成本與空間，高效率場景仍可切換回CT模式。

4.副邊整流精簡
單管自驅同步整流替代雙管并聯，節省MOSFET成本，高電壓場景可搭配專用驅動IC。

實測性能出色

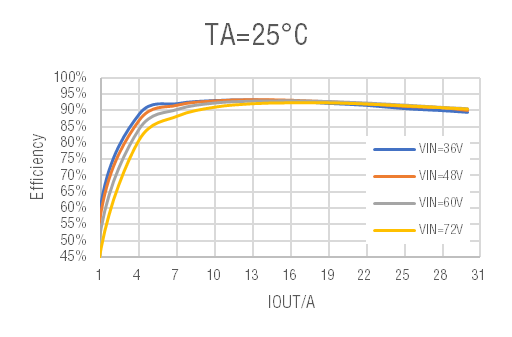

基于36V–78V輸入、3.3V/30A輸出的典型應用測試，BT5026表現優異：

效率：普遍 >90%，峰值可達93.34%

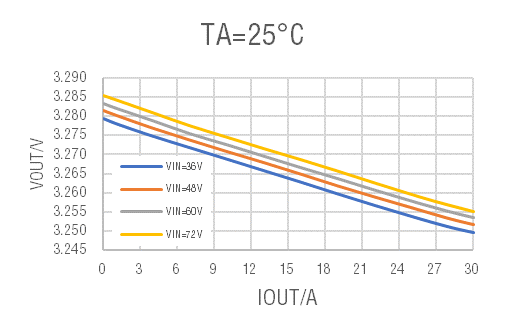

負載調整率：<1%（空載至滿載）

線性調整率：<0.2%（輸入36V–78V變化）

廣泛應用，國產替代優選

BT5026憑借其寬輸入、高兼容、易設計、低成本等優勢，尤其適用于：

通信基站48V電源模塊

AGV/AMR機器人動力系統

低速電動車DC-DC轉換器

光伏優化器、服務器/交換機國產化電源替代

總結

BT5026不僅實現了與LM5026的硬件與功能全兼容，更通過多項設計優化顯著降低實現難度與系統成本，是中高功率隔離DC-DC應用的理想選擇。其國產化屬性也為供應鏈安全提供堅實保障。
