作為馬年開年力作，GM1301超低噪聲負壓LDO正式亮相。這款專為高性能模擬與混合信號電路設計的負調壓器，憑借17μVRMS超低輸出噪聲、1A大輸出電流、輸入范圍高達-40V及高可靠性等核心優勢，為低噪聲放大器、精密儀表、電池供電系統等應用場景提供卓越的電源解決方案。

GM1301可直接替代TI（TPS7A33）負壓LDO；同時其核心性能指標全面超越同類替代產品，更在電壓覆蓋、電流輸出、精度控制、環境適配等維度實現全方位升級，還支持向下兼容多款中低壓、中小電流負壓LDO產品，做到一款器件適配多場景需求，大幅降低客戶選型與方案設計成本。

此外，GM1301與GM1415正壓LDO組成低噪正負壓電源黃金組合，打破進口方案壟斷，實現全國產Pin-to-Pin替代，為高精度低噪聲信號鏈系統提供完整電源解決方案。

一、產品介紹

（1）極致低噪，精準供電：

在10Hz-100kHz帶寬內輸出噪聲低至17μVRMS，配合可選的降噪電路優化，可調輸出型號噪聲可進一步降低至接近固定輸出版本水平，完美適配高靈敏度模擬電路。

（2）寬壓大電流，適配多元場景：

支持-1.8V至-40V寬輸入電壓范圍，輸出電壓可靈活調節至-1.175V至-40V+VDO，最大輸出電流達1A，滿負載下壓差僅248mV，滿足大功率、寬電壓需求。

（3）超長功效，長效續航：

工作靜態電流低至1.8mA，關斷電流僅3μA，在低壓差工況下仍能精準控制功耗，是電池供電設備的理想選擇。

（4）精簡設計，高穩定性：

最小僅需10μF陶瓷輸出電容即可穩定工作，無需額外ESR（等效串聯電阻），大幅節省PCB空間；±1%初始電壓精度，確保輸出電壓精準可控。

（5）多重保護，可靠運行：

內置限流保護（典型閾值-1.5A）與過溫保護（結溫閾值150°C），有效防止過載與過熱損壞，提升產品全生命周期可靠性。

（6）緊湊封裝，高效散熱：

采用20引腳5mm×5mmQFN封裝，低熱阻特性搭配底部裸露焊盤（EPAD）設計，增強散熱性能，滿足高功率密度應用需求。

二、產品特性

• 超低RMS噪聲：17μVRMS（10Hz-100kHz帶寬）
• 輸出電流：最大1A
• 寬輸入電壓范圍：-1.8V至-40V
• 輸出電壓范圍：-1.175V至-40V+VDO
• 初始電壓精度：±1%
• 關斷電流：3μA
• 靜態地電流：1.8mA
• 低壓差電壓：248mV（滿負載）
• 最小輸出電容：10μF(陶瓷，無需額外ESR)
• 保護功能：限流保護、過溫保護
• 封裝：20引腳5mmx5mmQFN

三、產品應用

GM1301系列憑借其低噪聲、大電流、寬電壓、高可靠性等優勢，廣泛適配各類高性能場景，尤其適合對供電精度和噪聲控制要求極高的設備，具體應用包括：

• 低噪聲放大器
• 超低噪聲儀表（如精密示波器、萬用表等）
• 電池供電系統（便攜式設備、手持儀器）
• 功放、ADC（模數轉換器）和DAC（數模轉換器）
• 通信和基礎設施設備
• 醫療和保健設備（如醫療監測儀、診斷設備等）

四、技術優勢：為復雜場景量身定制

GM1301不僅在參數上表現亮眼，更在設計細節上實現了性能與實用性的平衡，為工程師提供靈活高效的應用體驗：

（1）可調輸出+降噪優化，兼顧靈活性與低噪

支持可調輸出，通過外部分壓器輕松設置輸出電壓。NR引腳電容能有效優化輸出噪聲。

（2）軟啟動+雙極性使能，簡化系統集成

內置軟啟動功能，有效限制啟動浪涌電流；雙極性使能引腳（EN）支持正負電壓觸發，當∣VEN∣≥1.2V時即可開啟器件，靈活適配不同控制電路。

（3）寬溫工作，環境適應性強

結溫范圍覆蓋-55°C至+125°C，可在極端高低溫環境下穩定運行，無需額外添加溫控器件，滿足工業級、汽車級等嚴苛應用場景的環境要求。

五、對標產品

GM1301可直接實現TI（TPS7A7A33）的PINtoPIN無縫替換。

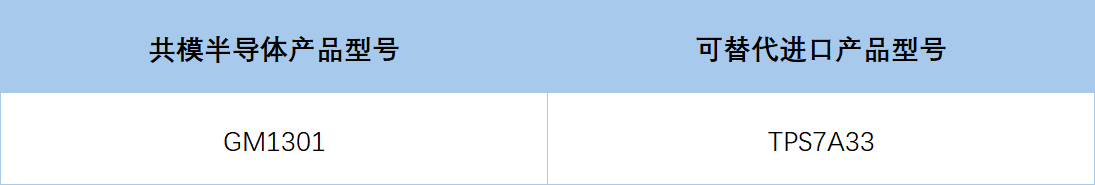

• 5.1 直接替代產品對應

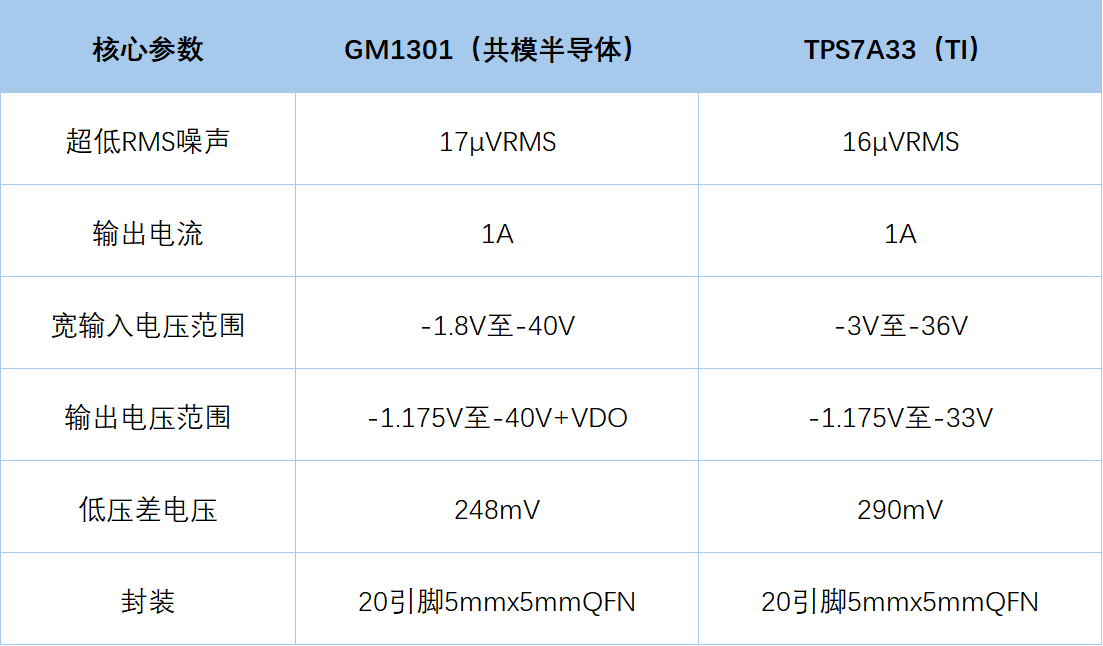

• 5.2 核心參數對標詳情

六、正負壓LDO黃金組合說明

在儀器儀表、醫療成像和電池供電系統的信號鏈里，大電流高性能電源方案長期被TI的TPS7A4701（正壓）+TPS7A33（負壓）組合壟斷。如今，共模半導體打破困局，推出GM1415（正壓LDO）+GM1301（負壓LDO）黃金組合，為高精度低噪聲信號鏈系統提供完整正負壓電源的全國產替代方案，且可直接Pin-to-Pin替代進口方案。

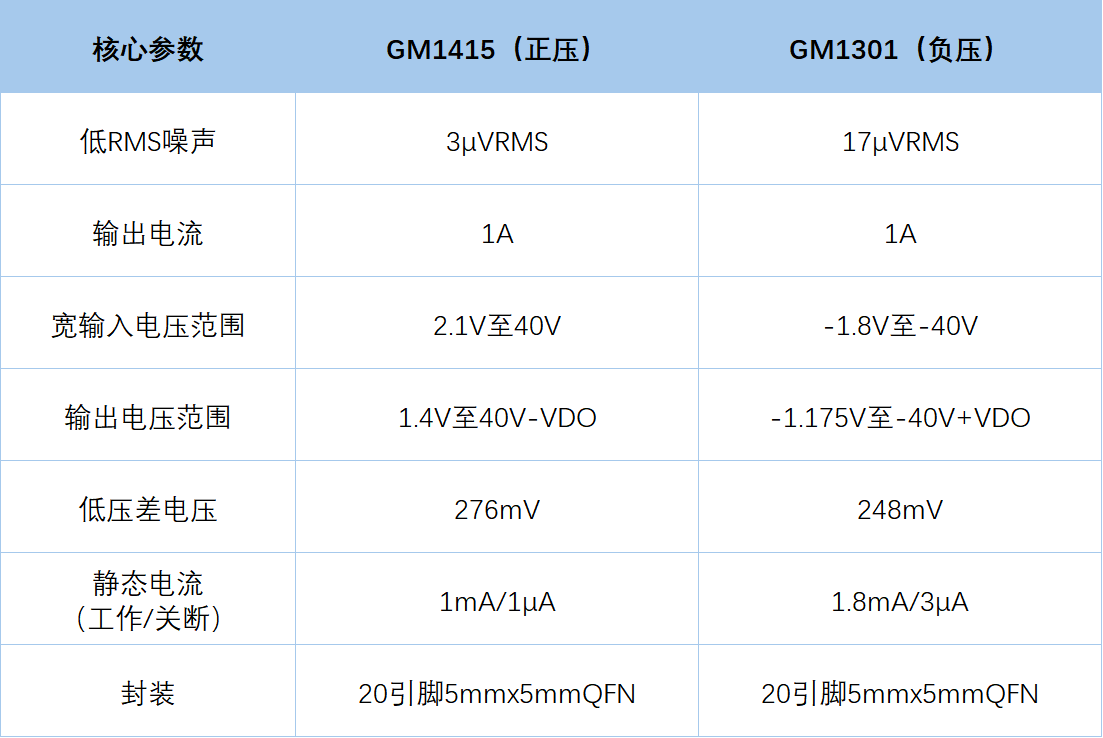

• 6.1黃金組合核心參數對比

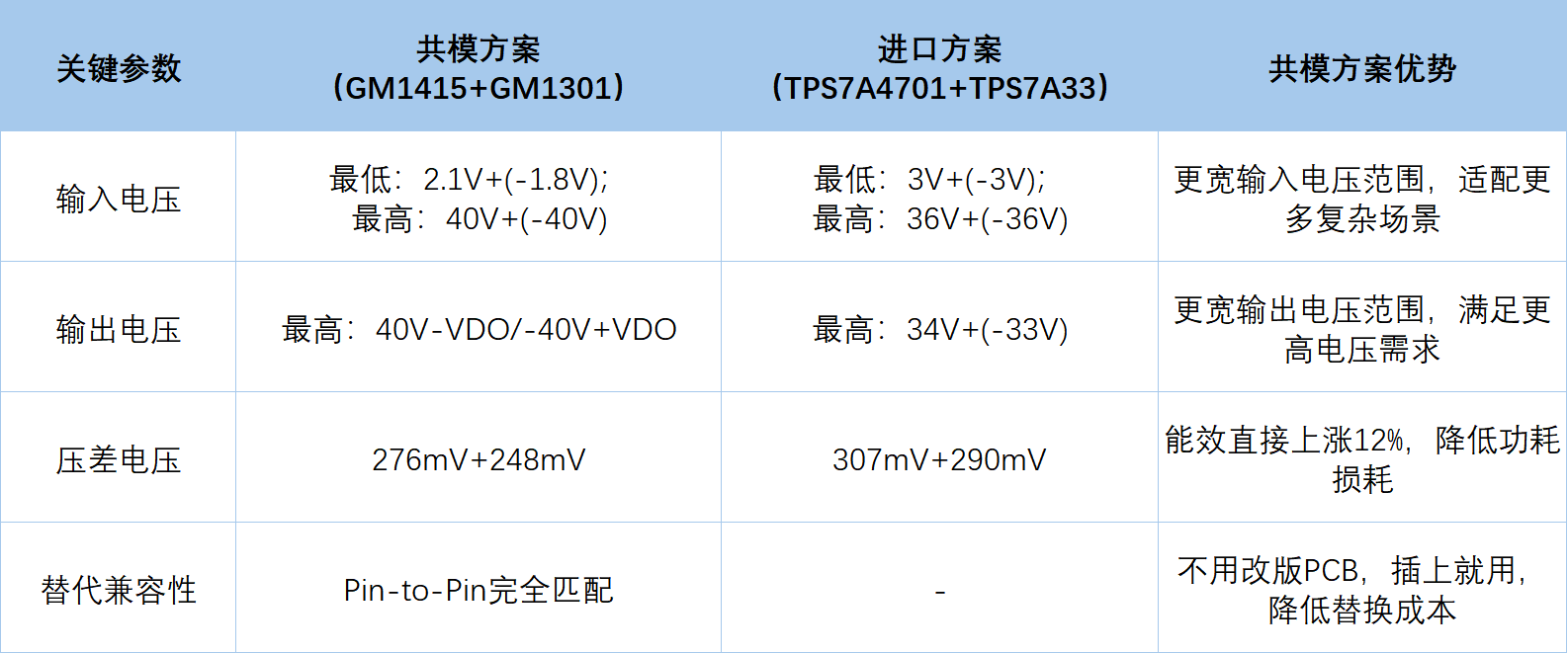

6.2與傳統進口方案性能對比

共模GM1415+GM1301組合在核心參數上全面優于TITPS7A4701+TPS7A33進口組合，能效更高、兼容性更強，具體對比如下：

七、設計注意事項

為充分發揮GM1415+GM1301黃金組合的極致性能，確保系統穩定運行，在PCB布局時需遵循以下三個關鍵法則，重點關注降噪、熱管理和時序控制：

（1）降噪布局：保障供電純凈

• NR/SS引腳電容走線長度需控制在≤3mm，且遠離開關節點，避免信號干擾導致噪聲升高；
• NR/SS引腳電容GND和正負壓輸出電容的GND需采用單點連接方式，確保連接阻抗＜10mΩ，減少地環路干擾，進一步降低輸出噪聲。

（2）熱管理：延長器件壽命

• GM1415與GM1301雙芯片間距需≥5mm，避免相互傳熱導致結溫升高；
• 兩塊芯片需共享銅箔散熱面積≥20cm2，確保滿負載工況下器件結溫≤68℃（相比傳統進口方案低17℃），有效避免過熱損壞，延長器件使用壽命。

（3）時序控制：避免誤觸發

• GM1415使能閾值＞1.2V，GM1301使能閾值為VEN<-0.95V或者VEN>1.2V，設計時需匹配對應使能電壓；
• 建議兩款芯片共用MCUGPIO控制使能，并在使能引腳添加100nF退耦電容，防止電壓波動導致誤觸發，保障系統正常啟動和運行。

八、訂購指南

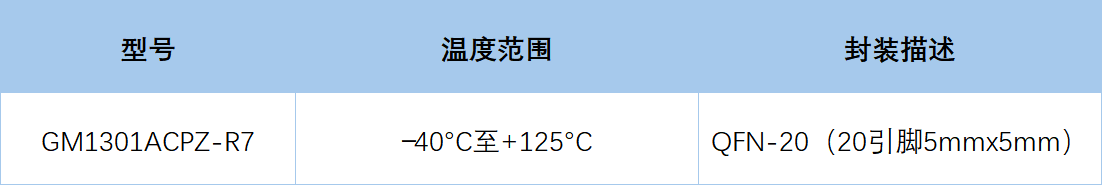

目前GM1301系列已正式量產，可直接訂購，具體型號、溫度范圍及封裝信息如下：
