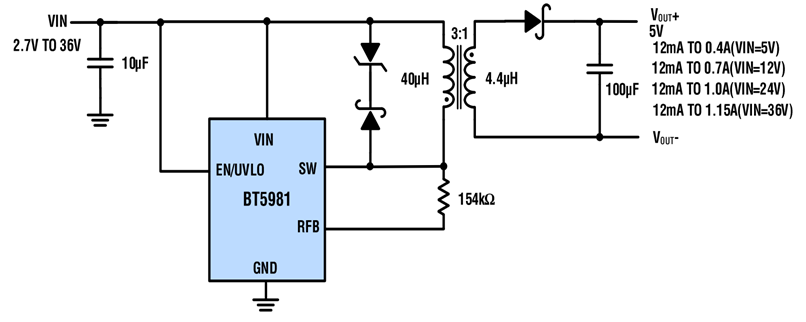

BT5981是貝克微公司推出的一款高度集成的隔離式反激轉換器芯片，在高效能、簡化設計和可靠性方面表現突出，尤其適合空間受限且要求電氣隔離的應用場景。這款芯片可完美P2P替代ADI公司旗下的LT8301，助力客戶無縫切換，規避供應鏈風險。本文基于LT8301典型應用，用BT5981來設計一款10V-32V輸入，5V/1A輸出的黃金規格方案，詳細解析設計要點。

一、原理圖設計如下：

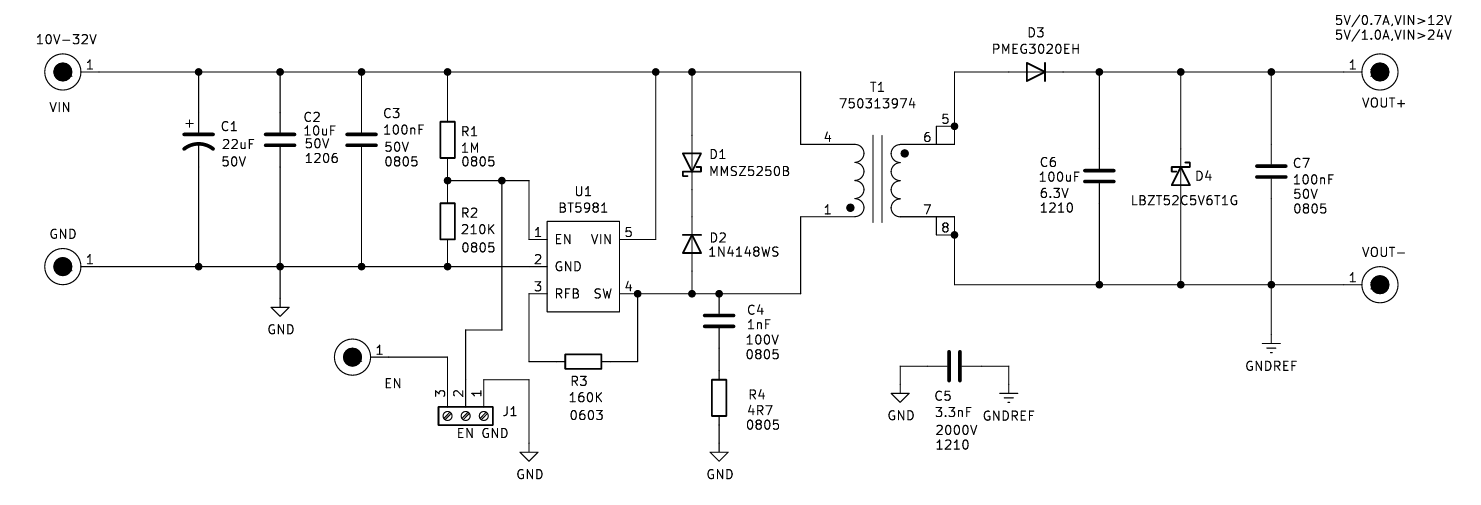

圖1：原理圖

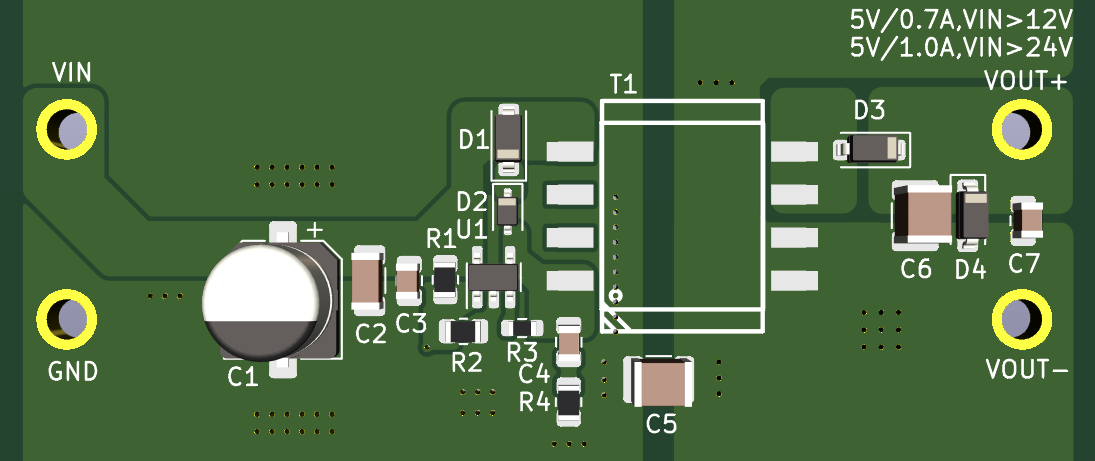

圖2：PCB布局

二、設計注意事項

①D1和D2組成的DZ吸收電路可以降低電壓尖峰，防止尖峰過高損壞MOS。

②R4,C4組成的RC可以降低開關波形的dv/dt，減少電磁干擾。

③D4為一個5.6V的穩壓管，防止空載的時候輸出電壓太高。也可用假負載代替。

三、性能圖表

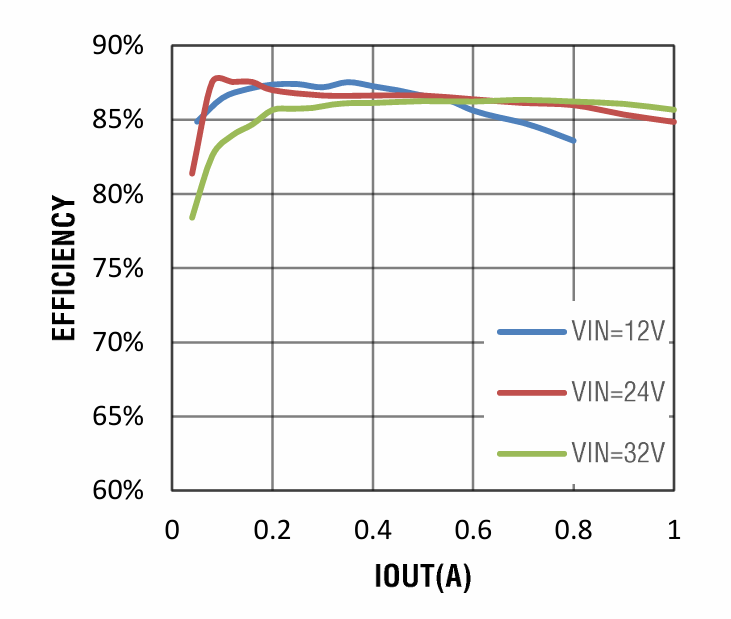

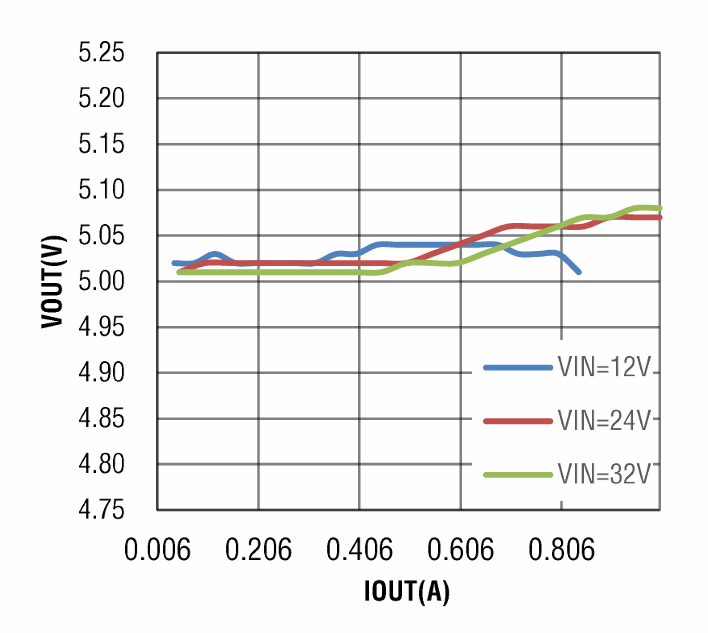

圖3：效率曲線	圖4：負載調整率曲線

效率可以達到85%以上，優于工業級效率標準；負載調整率滿足3%范圍以內，滿足精密設備供電需求。

四、方案總結

BT5981憑借“高集成隔離架構+極致精簡設計”，腳位/參數P2P兼容LT8301，支持產線“無縫切換”，規避斷供風險，能夠完美實現LT8301的國產化平替。本方案聚焦10-32V輸入轉5V/1A輸出的黃金規格，在以下三大維度展現競爭力：

場景普適 ——覆蓋工業控制、車載電子、醫療設備及通信系統，滿足24V/12V主流總線隔離需求；

成本控制 ——無光耦/無補償電路設計，BOM僅需16個元件，極致壓縮成本；

安全可靠——三重防護（DZ吸收+RC緩沖+空載穩壓）確保過壓；內置軟啟動功能，防止開機沖擊電流；具備完善的過流保護(OCP)和過熱保護(OTP)。

此方案印證了國產芯片在小功率隔離電源領域的技術新的突破，為國產P2P替代提供高性價比之選。
