Texas Instruments TPSM82901同步降壓式轉換器電源模塊是一款非常高效、小型、靈活的同步降壓直流-直流轉換器，采用MicroSiP封裝。易于使用的TPSM82901提供可選擇的開關頻率，即2.5MHz或1.0MHz，允許使用小型組件，并提供快速瞬時響應。通過DCS控制拓撲結構，TI TPSM82901電源模塊支持±1%的高輸出電壓 (V ~~OUT~~ ) 精度。 3V至17V的寬輸入電壓范圍，支持各種標稱輸入，如12V供電軌、單電池或多電池鋰離子，以及5V或3.3V電源軌。

數據手冊：*附件：Texas Instruments TPSM82901同步降壓式轉換器電源模塊數據手冊.pdf

TPSM82901采用小型11引腳MicroSiP封裝，尺寸為3.0mm x 2.8mm x 1.6mm，集成1μH電感器。

特性

在廣泛的占空比和負載范圍內具有高效率
- IQ 為4μA（典型）
- R~~DS(ON)~~ ：62mΩ（高側）和22mΩ（低側）
3mm x 2.8mm x 1.6mm MicroSiP?封裝
連續輸出電流：高達1A
溫度（-40°C至125°C）范圍內，反饋電壓精度為±0.9%
可配置輸出電壓選項：
- 0.6V 至 5.5V VFB 外部分壓器
- V~~SET~~ 內部分壓器 16 之間的選擇 0.4V 和 5.5V
帶100%模式的DCS控制拓撲結構
使用TPSM82901并借助WEBENCH^?^ Power Designer創建定制設計
通過MODE/S-CONF引腳實現靈活性
- 切換頻率：2.5MHz或1.0MHz
- 強制PWM或自動 (PFM) 節能模式，提供動態模式切換選項
- 自動效率提高 (AEE)
- 輸出放電開/關
高度靈活且易于使用
- 優化引腳分配，用于單層路由
- 精密使能輸入
- 電源正常狀態輸出
- 可調整的軟起動和跟蹤
無需外部自舉電容器

典型原理圖

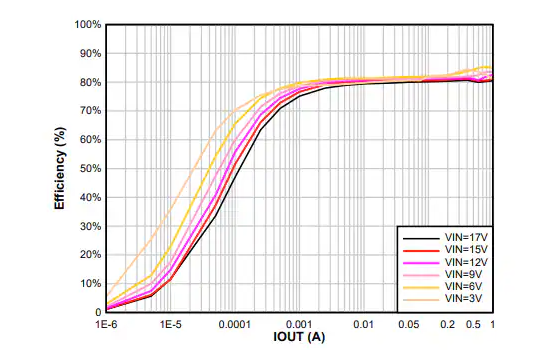

效率與輸出電流

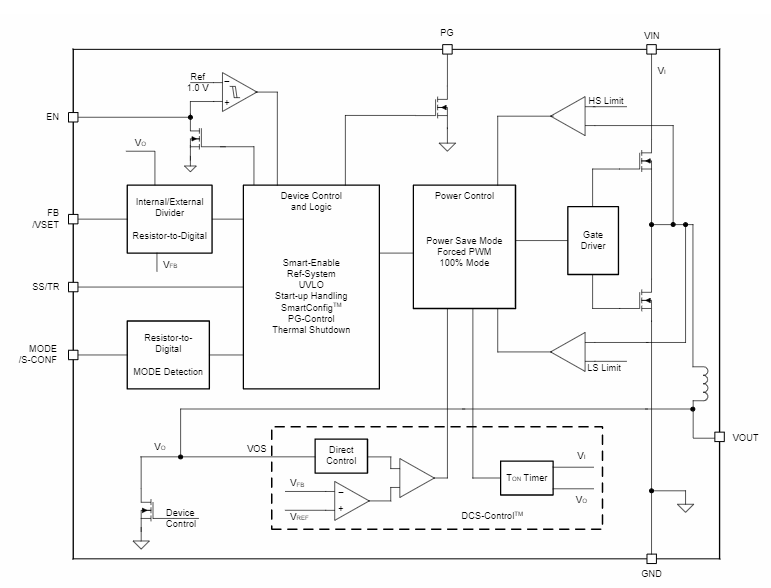

功能框圖

TPSM82901同步降壓式轉換器電源模塊技術解析與應用指南

一、產品概述

TPSM82901是德州儀器(TI)推出的高性能同步降壓DC-DC轉換器模塊，采用創新的MicroSiP?封裝技術，集成了1μH電感器。該器件具有3-17V寬輸入電壓范圍和0.6-5.5V可調輸出電壓，最大輸出電流可達1A。其核心特性包括：

?超高效率?：典型靜態電流僅4μA，支持自動PFM/PWM模式切換
?超小尺寸?：3.0mm×2.8mm×1.6mm微型封裝
?高精度?：±0.9%輸出電壓精度(-40°C至125°C)
?靈活配置?：16種預設輸出電壓選項或外部電阻可調
?先進拓撲?：采用DCS-Control?控制架構

二、關鍵參數與性能

2.1 電氣特性

參數	條件	典型值	單位
輸入電壓范圍	-	3-17	V
輸出電壓范圍	外部反饋	0.6-5.5	V
最大輸出電流	連續	1	A
開關頻率	可配置	1.0/2.5	MHz
導通電阻	高邊MOSFET	62	mΩ
	低邊MOSFET	22	mΩ
靜態電流	工作模式	4	μA

2.2 熱性能

工作溫度范圍：-40°C至+125°C
熱關斷閾值：170°C(典型值)
熱阻參數：
- RθJA=58.2°C/W(JEDEC PCB)
- RθJB=34.5°C/W

三、功能架構解析

3.1 核心模塊

?功率轉換單元?：
- 集成62mΩ高邊和22mΩ低邊MOSFET
- 內置1μH電感器
- 無需外部自舉電容
?控制邏輯?：
- DCS-Control拓撲架構
- 可配置開關頻率(1.0/2.5MHz)
- 自動效率增強(AEE)功能
?保護機制?：
- 熱關斷保護
- 過流限制(高邊3.4A/低邊2.8A)
- 欠壓鎖定(UVLO)

3.2 引腳功能

引腳	名稱	功能描述
1,2	VIN	電源輸入，需就近布置輸入電容
3	EN	精確使能輸入(0.9V閾值)
4	MODE/S-CONF	工作模式/智能配置輸入
7	FB/VSET	反饋電壓/預設電壓選擇
9,10	VOUT	輸出電壓引腳
