Texas Instruments TPSM365Rx同步降壓轉換器電源模塊是一款600mA 65V輸入同步降壓直流/直流電源模塊，采用緊湊的3.5mm x 4.5mm x 2mm 11引腳QFN封裝。該設備將功率MOSFET與集成電感器和自舉電容器相結合。TPSM365Rx易于使用，在無負載時具有4μA的超低工作I Q （24V至3.3V V ~~OUT~~ ）。TPSM365Rx具有可調輸出電壓選項，支持1V至13V范圍。該器件針對出色的EMI性能和空間受限型應用進行了優化。

數據手冊：*附件：Texas Instruments TPSM365Rx同步降壓轉換器電源模塊數據手冊.pdf

TI TPSM365Rx采用具有內部補償?shù)姆逯?a href="http://www.brongaenegriffin.com/tags/電流/" target="_blank">電流模式控制方案，以最小輸出電容保持穩定運行。
精密EN特性可在啟動和關閉期間精確控制設備，開漏PGOOD輸出可精確指示輸出電壓狀態。TPSM365Rx包括預偏置啟動、過電流和溫度保護功能，使得TPSM365Rx非常適合為各種工業應用供電。

TPSM365Rx的小型HotRod? QFN封裝技術可提高熱性能并降低EMI。

特性

支持功能安全
- 來輔助功能安全系統設計的文檔
多功能同步降壓直流/直流模塊
- 集成MOSFET、電感器和控制器
- 寬輸入電壓范圍：3V至36V
- 高達40V的輸入瞬態保護
- 結溫范圍：?40°C至+125°C
- 4.5mm x 3.5mm x 2mm包覆成型封裝
- 使用RT引腳可在200kHz至2.2MHz范圍內調節頻率
在整個負載范圍內的超高效率
- 效率大于88%（12V VIN 、5V V~~OUT~~ 、1MHz、I~~OUT~~ = 2.5A時）
- 效率大于87%（24V VIN 、5V V~~OUT~~ 、1MHz、I~~OUT~~ = 2.5A時）
- 低至1.5μA待機I Q （13.5V VIN 時）
針對超低EMI要求進行了優化：
- 雙隨機擴頻 - DRSS
- 引線框上倒裝芯片封裝 - FCOL
- 電感器和啟動電容器集成
- 符合CISPR 11 B類要求
輸出電壓和電流選項
- 可調輸出電壓為1V至15V

典型原理圖

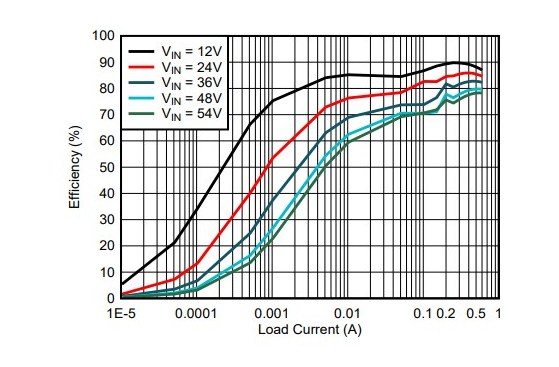

效率與輸出電流

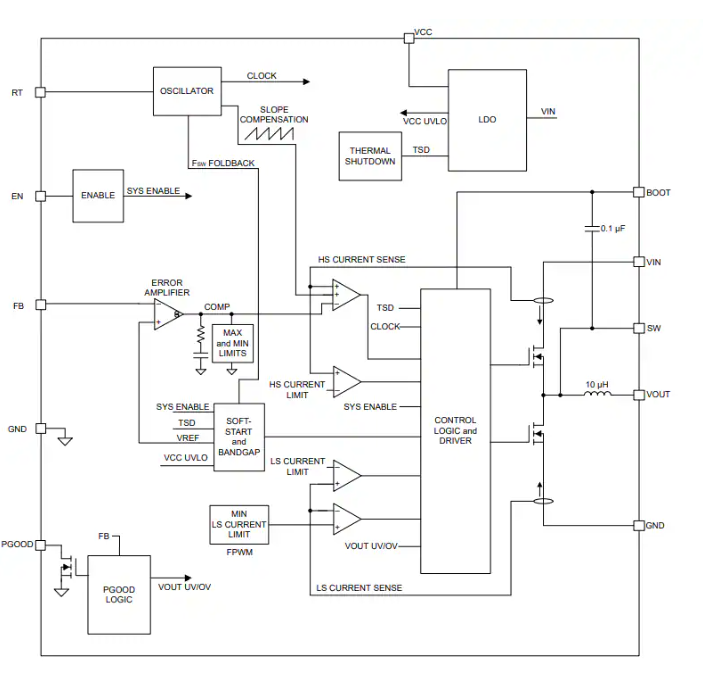

功能框圖

TPSM365Rx系列同步降壓轉換器電源模塊技術解析

產品概述

TPSM365Rx是德州儀器(TI)推出的高集成度同步降壓DC/DC電源模塊系列，包含TPSM365R3(300mA)和TPSM365R6(600mA)兩個版本。該系列采用創新的HotRod? QFN封裝技術，集成了功率MOSFET、電感和控制器，提供完整的電源解決方案。

核心特性

?寬輸入電壓范圍?：3V至65V工作電壓，支持70V瞬態輸入
?超高效率?：>85%效率(12VIN轉3.3VOUT，24VIN轉5VOUT)
?超低靜態電流?：空載時僅4μA(24VIN轉3.3VOUT)
?先進EMI抑制?：偽隨機擴頻技術，符合CISPR11 Class B標準
?多種配置選項?：
- 固定輸出(3.3V/5V)和可調輸出(1V-13V)
- 可編程開關頻率(200kHz-2.2MHz)
- 支持外部時鐘同步
?完善保護功能?：過流保護、熱關斷、電源良好(PGOOD)指示

關鍵參數

電氣規格

參數	條件	最小值	典型值	最大值	單位
輸入電壓范圍	穩態	3	-	65	V
輸出電流	TPSM365R3	-	-	300	mA
輸出電流	TPSM365R6	-	-	600	mA
開關頻率范圍	RT引腳調節	0.2	-	2.2	MHz
工作結溫	-	-40	-	+125	°C

效率表現(典型值)

輸入電壓	輸出電壓	負載電流	效率
24V	5V	600mA	84.7%
24V	3.3V	600mA	80.2%
48V	12V	400mA	78.5%

典型應用設計

1. 工業控制系統

PLC數字I/O模塊電源
傳感器接口供電
電機驅動控制電路

2. 消費電子

智能家居設備
機頂盒電源管理
音頻設備電平轉換

3. 醫療設備

患者監護儀
便攜式醫療儀器
ECG心電圖采集系統

設計要點

輸入電容選擇

最小要求：2.2μF陶瓷電容(100V)+0.1μF陶瓷電容
推薦TDK C3225X7R2A225K230AB(2.2μF)和GRM188R72A104KA35J(0.1μF)

輸出電容配置

3.3V輸出：最小20μF有效容值
5V輸出：最小25μF有效容值
推薦Murata GRM32ER71E226M(22μF)多顆并聯

PCB布局建議

輸入電容盡量靠近VIN和GND引腳
反饋分壓電阻靠近FB引腳
使用完整地平面層
開關節點區域銅面積最小化
功率地單獨走線

性能優化技巧

?EMI抑制?：利用內置擴頻功能，開關節點下方避免走敏感信號線
?熱管理?：充分利用封裝底部熱焊盤，推薦2oz銅厚
?輕載效率?：Auto模式下PFM操作可提升輕載效率
?瞬態響應?：可添加前饋電容(CFF)改善負載瞬態響應

選型對比

型號	輸出電流	輸出配置	特殊功能	適用場景
TPSM365R3	300mA	可調/固定	基礎功能	低功耗應用
TPSM365R6	600mA	可調/固定	全功能	通用設計
TPSM365R6V3	600mA	3.3V固定	簡化設計	標準化電源軌
TPSM365R6V5	600mA	5V固定	簡化設計	標準化電源軌
