教科書上沒講清楚的MOS管開關重點今天全交代 MOS管開關的過程解析

工程師看海 ? 來源:硬件筆記本 ? 作者:硬件筆記本 ? 2025-09-03 07:35 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

原文授權自公眾號:硬件筆記本

今天咱們來聊聊產品設計中最常見卻又最關鍵的元器件——MOS管??梢哉f,幾乎所有的電子設備都離不開這個它。雖然它看起來原理簡單,但實際工作起來卻暗藏玄機。特別是它的開關過程,平時用著沒事,一旦出問題往往很多時候讓人摸不著頭腦。下面咱們就用最通俗的語言,帶大家一起了解MOS管開關的過程。

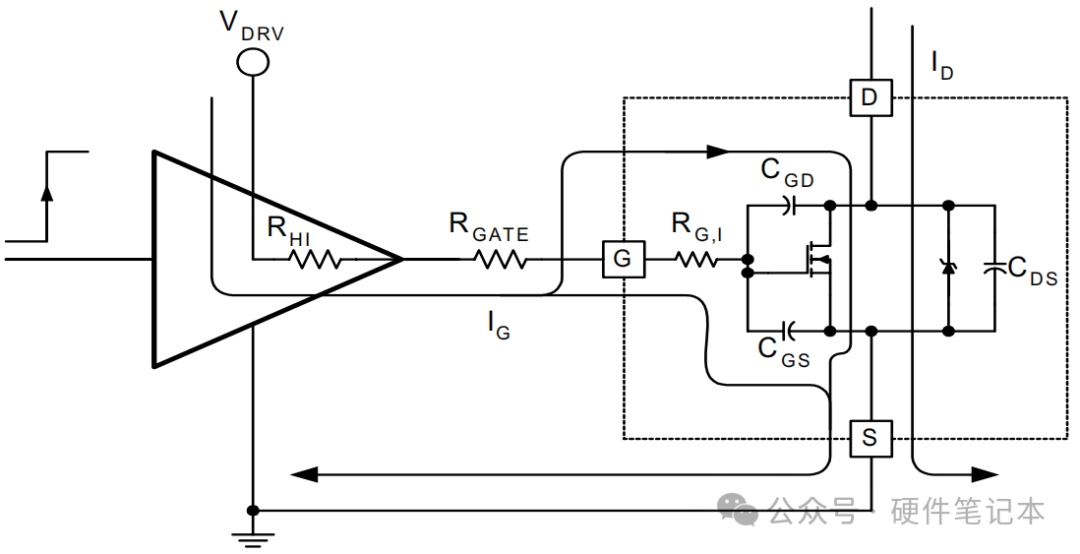

在講之前,大家一定要知道MOS管的三個寄生電容:Cgs,Cgd,Cds,這對于后面的分析有很大的幫助。


011

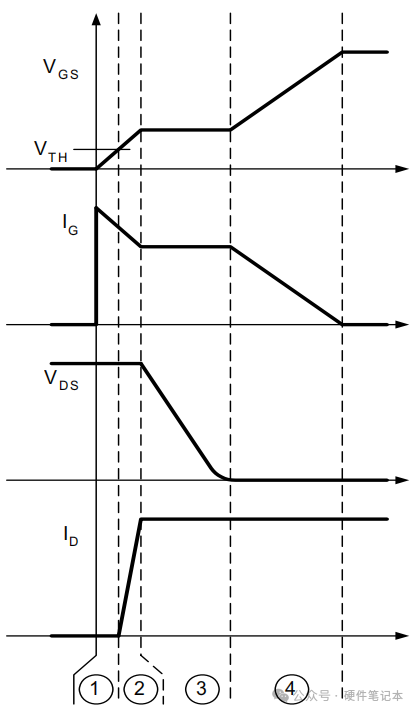

MOS管的開通過程

說一個不恰當的比喻,MOS管的開通就像我們早上起床的過程,可不是"叮"的一下就完成的,而是分四個步驟循序漸進:


MOS管開啟的第一個階段可以這樣理解:

柵極電壓從零開始慢慢上升,就像給一個容器注水,大部分電流都用來給C_GS這個"主容器"充電,同時也有少量電流流到C_GD這個"副容器",隨著柵極電壓升高,C_GD兩端的電壓會稍微降低一些,這個階段MOS管還沒開始導通,所以漏極的電流和電壓都保持不變,只有當柵極電壓充到V_TH這個臨界值時,MOS管才具備導通的條件。

這個準備階段之所以叫"開通延時",就是因為雖然柵極在充電,但MOS管還沒真正開始工作,存在一個時間延遲。


MOS管開啟的第二階段工作原理如下:

柵極電壓繼續升高,直到達到米勒平臺電壓值(V_GS,Miller),此時漏極電流開始隨柵極電壓線性增加,這個階段MOS管工作在放大區,電流大小直接取決于柵極電壓。柵極電流繼續為C_GS和C_GD兩個電容充電,在輸出端可以看到:

漏極電流明顯增大,但漏源電壓仍保持關斷時的水平(V_DS,off)。

這個階段是MOS管從截止狀態向完全導通過渡的關鍵過程。

原文授權自公眾號:硬件筆記本

MOS管開啟的第三階段工作原理如下:

當柵極電壓達到V_GS,Miller時,MOS管已能承載全部負載電流,并聯的二極管完全關斷,此時開始出現兩個重要現象:漏極電壓開始快速下降,柵源電壓卻保持穩定(形成米勒平臺),產生這種現象的原因是:所有柵極驅動電流都轉向給C_GD電容充電,這個充電過程促使漏極電壓快速變化,柵極電壓因此被"釘住"在米勒平臺電壓。

在這個階段,漏極電流由外部電路決定,保持恒定,漏源電壓持續下降,柵極電壓維持不變,這個階段展現了MOS管特有的米勒效應,是開關過程中的關鍵轉折點。

MOS管開啟的第四階段工作原理如下:

這是開通過程的最后階段。柵極電壓從米勒平臺電壓(V_GS,Miller)繼續升高,最終達到驅動電壓(V_DRV)的滿幅值。

這個階段的關鍵變化:柵極電流同時給C_GS和C_GD兩個電容充電,導通溝道被充分增強,導通電阻(R_DS(on))降到最低值。

電路表現特點:漏極電流保持穩定(由外部電路決定),漏源電壓因導通電阻降低而小幅下降,柵極電壓達到最大驅動電平,最終柵極電壓值直接影響導通電阻大小,電壓越高,導通電阻越小,但需要考慮器件耐壓和功耗限制。

這個階段使MOS管進入完全導通狀態,導通性能達到最佳。

021

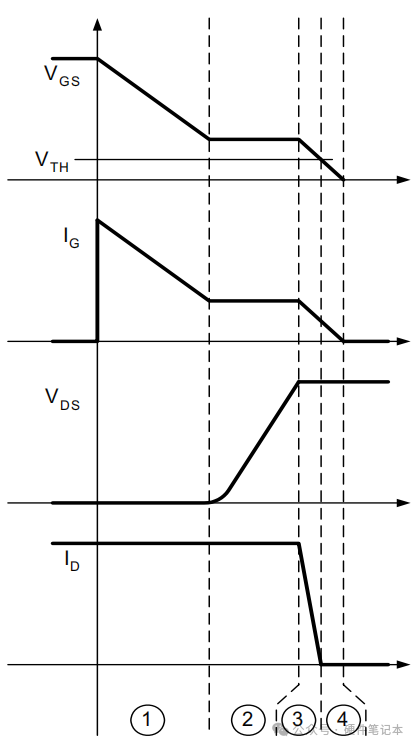

MOS管的關斷過程

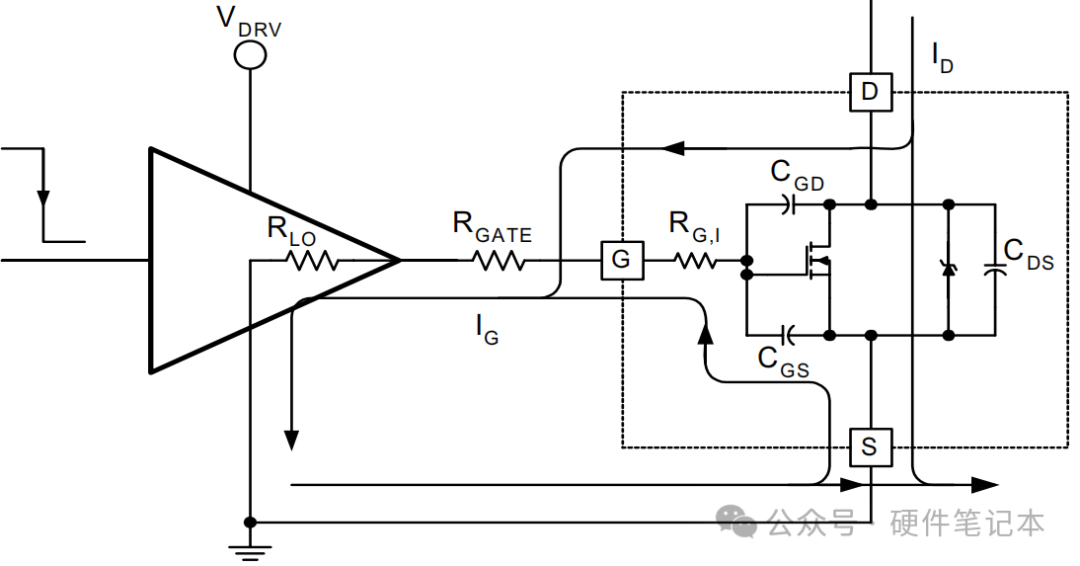

MOS管的關斷過程說明基本上與上文所述的開通過程相反。也是分四個步驟來完成關斷過程:


階段1(關斷延遲階段):

這個階段主要是給MOS管內部的Ciss電容放電,直到電壓降到米勒平臺電平。在這個過程中,放電電流會流過柵源電容(Cgs)和柵漏電容(Cgd)。此時會出現兩個現象:

1、由于過驅動電壓在減小,漏極電壓會稍微上升一點;

2、漏極電流保持穩定不變。


階段2(電壓上升階段):

此時,MOS管的漏極-源極電壓,從ID?RDS(on)上升到最終的關斷電壓(

VDS,off),這個電壓會被寄生二極管鉗位在輸出電壓。

在這個階段,柵極電壓會保持穩定(即米勒平臺階段),柵極電流全部是CGD的充電電流,因為柵源電壓不變。

階段3(電流下降階段):

此時,寄生二極管已經導通,為負載電流提供了另一條通路。柵極電壓從米勒平臺

VGS,Miller繼續下降到閾值電壓VTH。

這個階段的主要特點是:

1、柵極電流主要來自CGS(柵源電容)放電,因為CGD(柵漏電容)在上個階段已經充滿電了。

2、隨著柵源電壓下降,MOS管進入線性工作區,漏極電流逐漸減小到接近零。

3、由于寄生二極管已經正向導通,漏極電壓會穩定在最終的關斷電壓(VDS,off)不再變化。

階段4(完全關斷階段):

這是MOS關斷的最后一步。柵極電壓VGS從閾值電壓VTH繼續降到0V,把輸入電容的電徹底放完。和前一階段類似,柵極電流主要還是靠CGS(柵源電容)放電提供。關注公眾號:硬件筆記本

此時MOS管已經完全關斷,漏極電流保持為零(因為已經徹底關斷),漏極電壓維持在關斷狀態的值不變。

031

總結

總結來說,MOS管通過四個階段在導通和關斷狀態之間切換。各階段的持續時間取決于三個關鍵因素:寄生電容大小、電容電壓變化量以及柵極驅動電流的強弱。這凸顯了在高頻開關應用中,合理選型和優化柵極驅動設計的重要性。

需要注意的是,廠商提供的測試數據基于特定條件和電阻負載,與實際電感負載應用中的開關性能存在明顯差異,因此不同型號器件的數據較難直接比較。

總之,理解了以上MOS管的開關過程,對于我們整個產品的分析過程是很有幫助的。

原文授權自公眾號:硬件筆記本 在此特別鳴謝!
