LM3535 器件是一款高度集成的 LED 驅動器，能夠并聯驅動 8 個 LED，適用于大型顯示應用。獨立的 LED 控制允許選擇 6 個主顯示 LED 中的一個子集用于部分照明應用。除了 6 個主組外，LM3535 還能夠驅動額外的 2 個獨立控制的 LED 來支持指示燈應用。

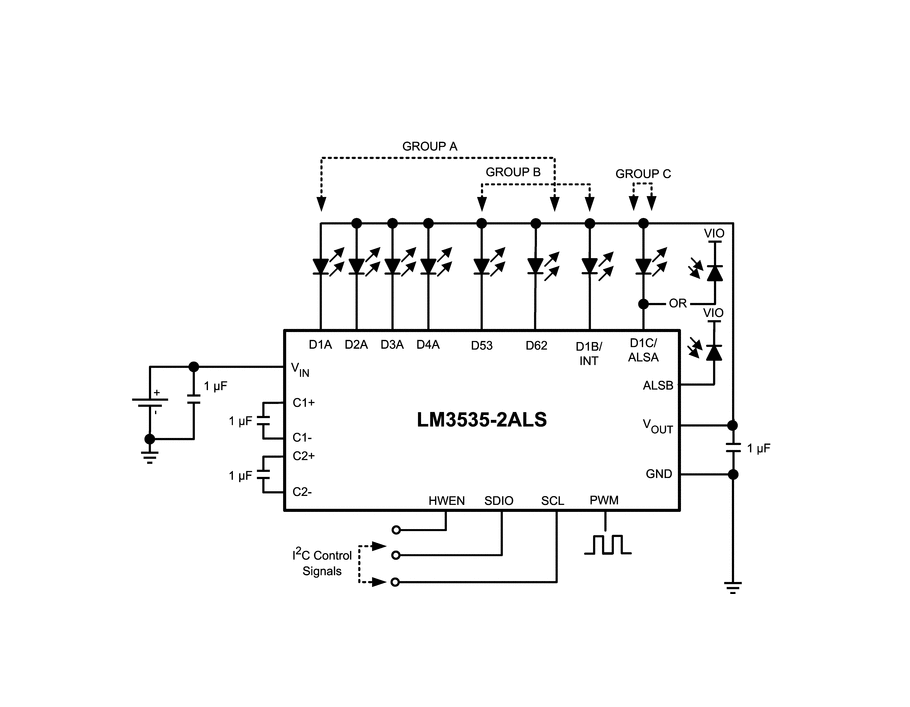

LED 驅動器電流吸收器分為三個獨立控制組。主組可以配置為驅動多達六個 LED，以便在主電話顯示屏中使用。B 組和 C 組用于驅動輔助顯示器、鍵盤和 LED 指示燈。所有 LED 電流源都可以獨立打開和關閉，從而靈活地滿足不同的應用要求。
*附件：lm3535.pdf

LM3535 提供多區域環境光傳感，允許在環境光條件發生變化的情況下自主控制背光強度。還提供了一個 PWM 輸入，使用戶能夠根據顯示器的內容動態調整背光強度。

LM3535 通過以 3/2 增益或通過模式運行電荷泵，無需使用電感器即可提供出色的效率。根據LED正向電壓選擇適當?shù)脑鲆鎭砭S持電流調節，以便在輸入電壓范圍內實現效率最大化。

LM3535 采用微型 20 引腳、0.4 mm 間距、薄型 DSBGA 封裝。

特性

• 驅動多達 8 個 LED，每個 LED 的二極管電流高達 25 mA
• 用于動態背光控制的外部PWM輸入
• 多區域環境光傳感 （ALS）
• ALS 中斷報告
• 所有電流吸收器的獨立開/關控制
• 128 個指數調光步長，調光比為 600：1，適用于 A 組（最多 6 個 LED）
• B 組（最多 3 個 LED）和 D1C（1 個 LED）的 8 種線性調光狀態
• 可編程自動調光功能
• 效率高達 90%
• 0.55% 精確電流匹配
• 寬輸入電壓范圍（2.7 V 至 5.5 V）
• 高電平有效硬件使能
• 總?cè)芤撼叽?< 16 mm^2^
• 薄型20引腳DSBGA封裝

參數

方框圖

?1. 概述?
LM3535是德州儀器（TI）推出的高集成度多顯示LED驅動芯片，支持環境光感應（ALS）和動態背光控制（PWM兼容）。其主要特性包括：

• ?驅動能力?：支持8路LED并聯驅動，每路電流最高25mA（總輸出200mA）。
• ?分組控制?：分為Group A（6路）、Group B（3路）和Group C（1路），可獨立開關和調光。
• ?調光功能?：Group A支持128級指數調光（600:1對比度），Group B/C支持8級線性調光。
• ?環境光感應?：多區域ALS功能，可自動根據環境光調整背光強度，支持中斷報告。
• ?效率?：最高效率達90%，支持自適應電荷泵模式（3/2×或1×增益切換）。

?2. 關鍵特性?

• ?輸入電壓范圍?：2.7V至5.5V，適用于鋰電池供電設備。
• ?封裝?：20引腳DSBGA封裝（尺寸2.045mm×1.64mm），總解決方案面積<16mm2。
• ?電流匹配精度?：±0.55%，確保LED亮度均勻。
• ?動態控制?：支持外部PWM輸入，最小脈寬15μs。

?3. 應用場景?

• 智能手機/平板背光
• 大尺寸LCD背光
• 通用LED照明

?4. 功能模塊詳解?

• ?電荷泵?：自適應切換3/2×或1×增益模式，優化效率。
• ?環境光感應?：通過ALS引腳連接光傳感器，配置4個可編程亮度閾值區域。
• ?I2C接口?：用于寄存器配置（如亮度控制、ALS參數、PWM極性等）。

?5. 設計注意事項?

• ?布局建議?：電容需靠近芯片，使用短寬走線降低寄生參數。
• ?熱管理?：結溫上限110°C，內置150°C熱關斷保護。
• ?電容選擇?：推薦低ESR陶瓷電容（X7R/X5R材質），避免Y5V/Z5U類型。

?6. 典型性能曲線?

• 效率曲線顯示，在3.6V輸入、6路LED滿載時效率約80%-90%。
• 電流匹配度在全溫度范圍內保持<1%偏差。

?7. 版本更新?

• 2018年修訂版（SNVS598B）刪除了ALS2選項，調整了ALS電阻精度至±9%。

?文檔結構?
包含特性、引腳定義、電氣參數、寄存器配置（如亮度控制、ALS邊界設置）、應用電路及布局示例等完整設計指南。
