Texas Instruments TPS 62992-Q1汽車類降壓轉換器采用易于使用的小封裝尺寸，具有高效率和靈活性。TPS62992-Q1提供2.5MHz或1.0MHz可選開關頻率，可使用小型電感器實現快速瞬態響應。該器件在整個工作溫度范圍內具有 ±1.5%的高VOUT精度，采用DCS控制拓撲結構，具有增強的負載瞬態性能。3V至10V寬輸入電壓范圍支持各種標稱輸入，如9V電源軌、單節或多節鋰離子電池以及5V或3.3V電源軌。

數據手冊：*附件：Texas Instruments TPS62992-Q1汽車降壓轉換器數據手冊.pdf

TI TPS62992-Q1汽車類降壓轉換器可在輕負載時自動進入省電模式（如果選擇了自動PFM或PWM）以保持高效率。此外，為了在非常小的負載下提供高效率，該器件具有4μA的低典型靜態電流。AEE（如果啟用）可在VIN、VOUT和負載電流范圍內提供高效率。該器件包括一個MODE/Smart-CONF輸入，可設置內部/外部分頻器、開關頻率、輸出電壓放電以及自動省電模式或強制PWM操作。

特性

• 符合汽車應用類AEC-Q100標準：
  • 溫度等級1級：-40°C至+125°C, TA
  • 2級器件HBM ESD分類
  • CDM ESD分級等級C4B
• 提供功能安全
  • 可提供文檔，協助功能安全系統設計
• 擴展TJ 范圍：高達+165°C
• 高效DCS控制拓撲
  • RDS(ON) ：62mΩ高側、22mΩ低側
  • 無縫PWM/PFM轉換
  • 內部補償
• 低IQ：4μA（典型值）
• 高達2A連續輸出電流
• 整個溫度范圍內的輸出電壓精度：±1.5%
• 可配置輸出電壓選項：
  • 0.6 V至5.5 V VFB外部分頻器
  • VSET 內部分頻器
    • 16個選項（介于0.4 V與5.5 V之間）
• 通過MODE/S-CONF引腳實現靈活性
  • 開關頻率：2.5MHz或1.0MHz
  • 強制PWM或自動 (PFM) 省電模式，具有動態模式更改選項
  • 輸出放電開/關
• 無需外部自舉電容器
• 過流和過熱保護
• 100%占空比模式
• 精密使能輸入
• 可調軟啟動和跟蹤
• 電源良好輸出
• 優化引腳分配，用于單層路由
• 可濕性2.2mm x 2.0mm VQFN封裝，腳距為0.5mm
• 使用TPS62992-Q1并借助WEBENCH? Power Designer創建定制設計方案

簡化示意圖

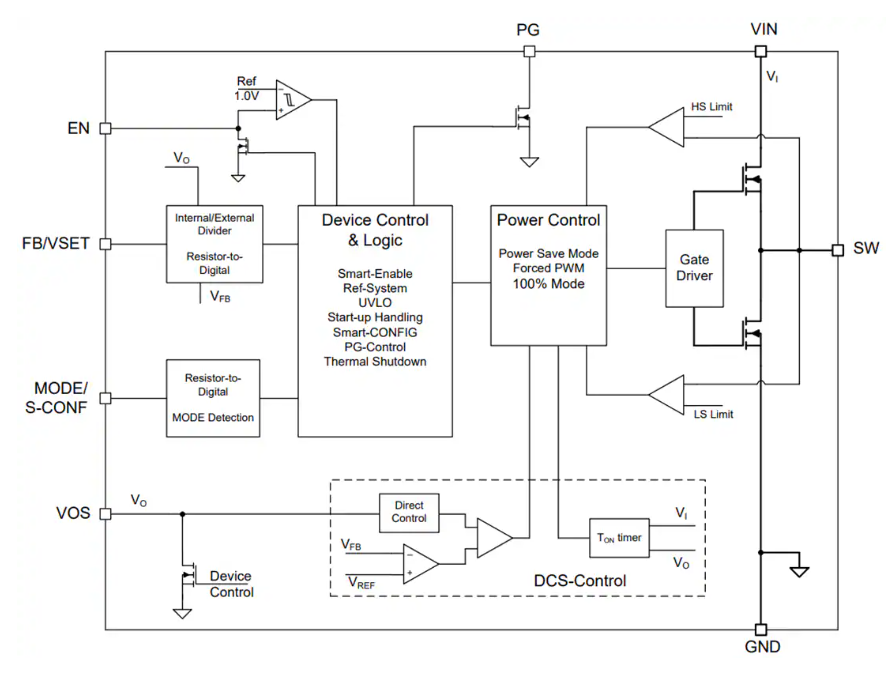

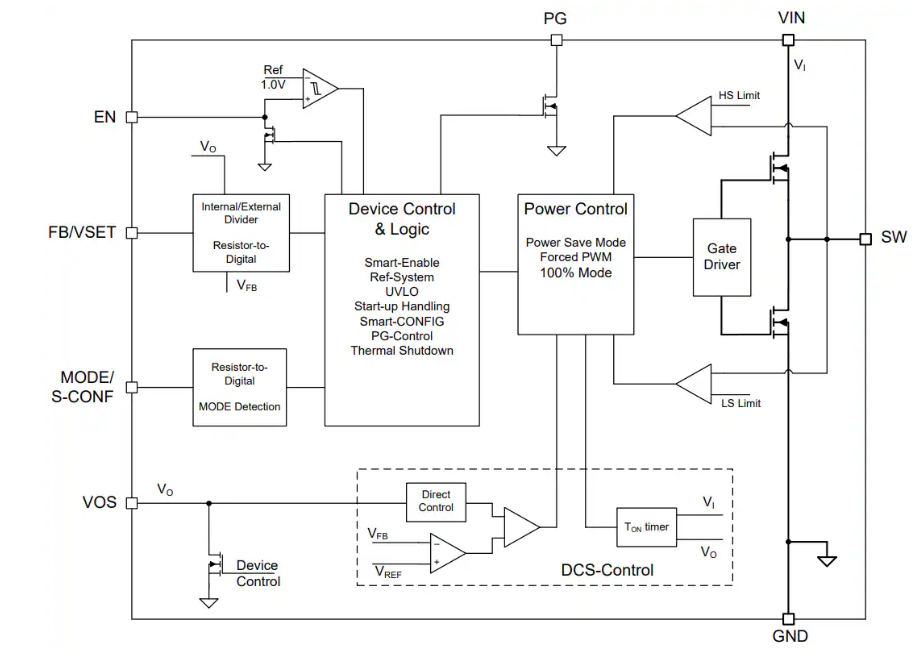

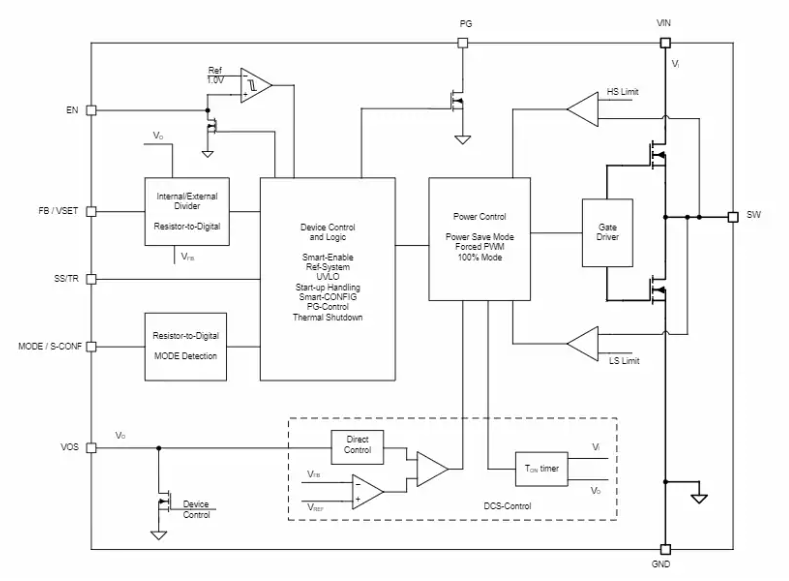

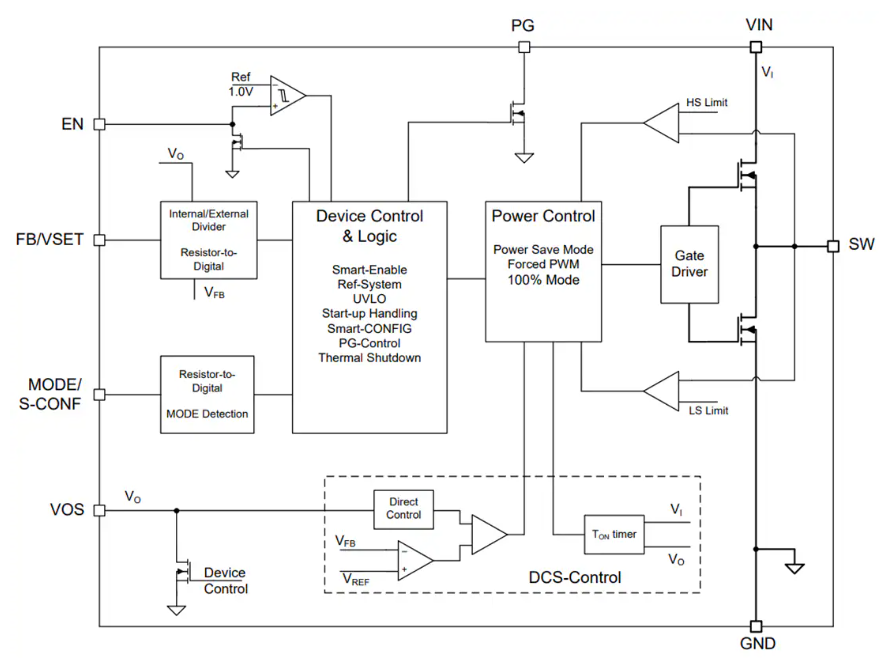

功能框圖

TPS62992-Q1汽車級降壓轉換器技術解析

一、產品核心特性

TPS62992-Q1是德州儀器(TI)推出的汽車級同步降壓DC-DC轉換器，具有以下突出特性：

• ?車規認證?：符合AEC-Q100 Grade 1標準(-40°C至+125°C環境溫度)
• ?寬輸入范圍?：3V至10V，兼容9V汽車電池系統
• ?高效拓撲?：采用DCS-Control架構，效率高達95%
• ?超低靜態電流?：典型值僅4μA（Power Save模式）
• ?高精度輸出?：±1.5%輸出電壓精度（全溫范圍）
• ?靈活配置?：
  • 可調輸出(0.6V-5.5V)或16種固定輸出電壓(0.4V-5.5V)
  • 可選1MHz/2.5MHz開關頻率
• ?全面保護?：過流、過熱、欠壓鎖定(UVLO)保護
• ?緊湊封裝?：2.2mm×2.0mm HotRod? QFN封裝

二、關鍵技術創新

1. DCS-Control拓撲

采用混合控制架構融合了電壓模式、電流模式和遲滯控制的優點：

• 快速瞬態響應（420ns傳播延遲）
• 無縫PWM/PFM模式切換
• 內部補償簡化設計
• 支持100%占空比模式

2. 智能配置系統

通過MODE/S-CONF引腳實現多功能配置：

• ?電阻編程?：選擇開關頻率、工作模式、輸出電壓等16種組合
• ?電平控制?：動態切換強制PWM/自動PFM模式
• 典型配置電阻精度要求1%（E96系列）

3. 先進熱管理

• 支持最高165°C結溫操作
• 62mΩ(高邊)/22mΩ(低邊) MOSFET導通電阻
• 優化引腳布局支持單層PCB布線

三、典型應用設計指南

1. 關鍵參數計算

?電感選型公式?：
L ≥ (VIN_MAX - VOUT) × VOUT / (0.3 × IOUT_MAX × VIN_MAX × fSW)

?輸出電容選擇?：
COUT ≥ (IOUT_MAX × D) / (fSW × ΔVOUT)

?反饋電阻計算?（可調輸出模式）：
R1 = R2 × (VOUT/0.6V - 1)

2. 汽車信息娛樂系統供電方案

?設計參數?：

• 輸入電壓：9V±2V
• 輸出電壓：3.3V/2A
• 開關頻率：2.5MHz

?元件選型?：

• 電感：1μH（XGL4020-102ME）
• 輸入電容：10μF/25V(X7R)
• 輸出電容：22μF/16V(X8L)
• MODE配置電阻：26.1kΩ（選擇VSET模式）

3. PCB布局要點

1. ?功率路徑?：
   • 輸入電容盡量靠近VIN引腳
   • SW節點面積最小化
   • 使用厚銅層（≥2oz）
2. ?信號完整性?：
   • FB走線遠離開關節點
   • VOS直接連接輸出電容正極
   • 敏感模擬地單點連接
3. ?熱設計?：
   • 散熱焊盤連接至內部地層
   • 添加多個熱過孔(≥4個)
   • 功率器件間隔>20mm

四、性能對比分析

五、行業應用方案

1. ?ADAS系統?：
   • 攝像頭模塊供電(1.8V/1A)
   • 雷達傳感器電源(3.3V/0.5A)
2. ?車載信息娛樂?：
   • SOC核心電壓(1.2V/2A)
   • DDR內存電源(2.5V/1.5A)
3. ?車身電子?：
   • 車窗電機控制(5V/1A)
   • 座椅調節模塊(3.3V/0.6A)

設計注意事項

1. 輸入電壓低于4V時需驗證電感飽和電流
2. 使用1MHz模式可降低開關損耗（效率提升2-3%）
3. 輸出電容ESR需>10mΩ以保證穩定性
4. 啟用AEE功能可優化輕載效率
