?鋰電池充電芯片XSP30是一款由深圳市匯銘達電子有限公司研發的一款2串 3串（8.4V,12.6V) 鋰電池升降壓充電管理芯片，主要用于小家電，美容儀，攝影設備等便攜電子產品的多節鋰離子電池充電場景，該芯片采用DFN20_3*3小封裝。

芯片支持快充輸入 ，具有自適應適配器功能，能夠自動調節輸出電壓電流，可自適應9V3A、9V2A、5V2A、5V1A等充電器，芯片自帶多種快充協議，能夠無縫對接USB-A/Type-C口快充適配器，芯片具有涓流、恒流、恒壓三個充電階段，充電電流最大2A, 芯片具備多重充電保護機制，支持自動再充功能，并配備雙路LED充電狀態指示

-------------------------------------------------------特性--------------------------------------------------------------------

Type-C 快速充電， 最大充電電流 2A
輸入電壓 4.5V~12V
具有自適應充電器功能， 自動調節輸出電壓電流
支持自適應 9V3A、 9V2A、 5V2A、 5V1A 等充電器
支持 PD2.0/3.0、 QC2.0/3.0 等多種快充協議
適用于 2 串、 3 串等多節串聯鋰電池升降壓充電
支持 LED 充電/滿電/異常狀態指示
具有外部 EN 開/關功能
320KHz 開關頻率
支持 0V 充電， 支持滿電后掉電再充電功能
保護： 輸入過壓、 欠壓、 電池過壓、 過溫保護

--------------------------------------------------------應用-------------------------------------------------------------------

小家電、智能家居、筋膜槍、卷發棒、藍牙音箱等便攜電子產品

------------------------------------------------元器件選擇注意事項------------------------------------------------------

輸入電容選擇

使用濾波電容來濾除輸入端的噪音干擾，電容可以減小輸入電壓文波，并且在負載瞬變時保持輸入端的電壓穩定，推薦值為10uF X7R 陶瓷電容器，額定電壓必須大于IC要求的最大輸入電壓。

升壓輸入電容

為了獲得最佳性能，建議選擇使用X7R或更好等級的低ESR陶瓷電容器，輸出電容的額定電壓應高于最大輸出電壓，推薦使用過大于10UF的電容，并且電容要先經過電容在到電池正極

功率電電感

電感的飽和電流額定值必須選擇大于滿載條件下的峰值電感電流，電感的DCR和開關頻率的磁芯損耗必須足夠低，以達到所需要的效率要求，最好選擇DCR<40mΩ，電流5A以上的電感，以實現良好的效率

二極管的選擇

為了提高效率，二極管的正向?qū)妷阂M量低，最好使用肖特基二2極管（如SS34、SS54等），二極管通過電流能力要比充電電流大，擊穿電壓要打于最高電池電壓，也可以使用兩個二極管并聯的方式提高輸出電流能力。

MOSFET的選擇

外部使用的P溝道或溝道MOSFET,選擇MOSFET的擊穿電壓應該大于最高電池電壓，應該考慮最高電池電壓，電感輸出電流、開啟電壓、導通電阻和柵極總電荷等因素，較低的導通電阻有助于提高效率

NTC電阻選擇

為防止溫度過高對電池造成的傷害，芯片通過測量NTC電壓來監測電池溫度，當溫度到達閾值時， 控制器觸發溫度保護， 暫停充電。 若不需要此功能， 可將 Rntc電阻取消，下拉 10k 電阻保留

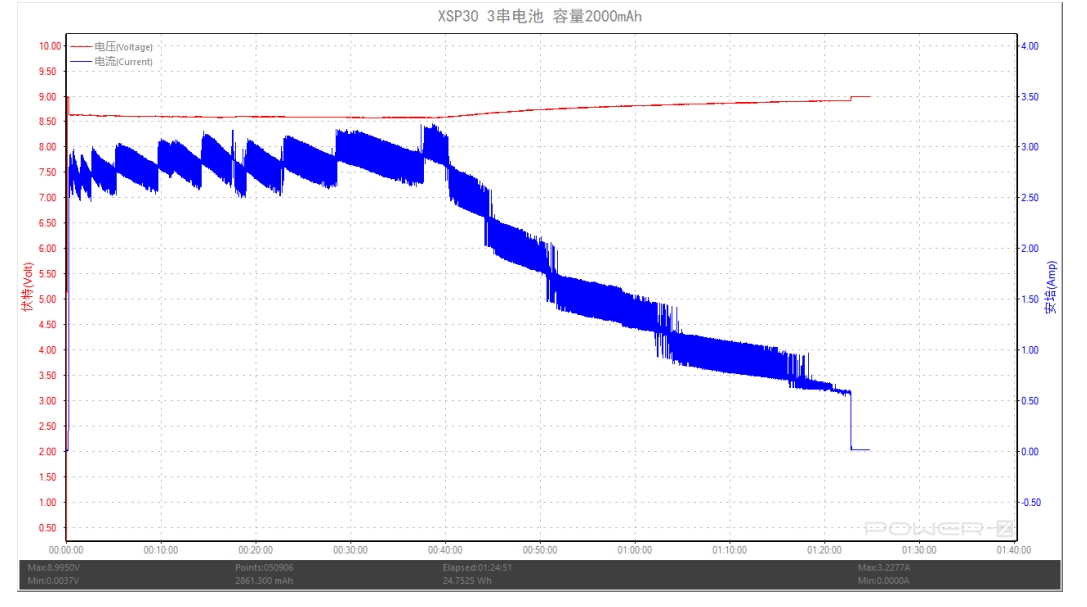

------------------------------------------------------3串電池充電測-----------------------------------------------------

鋰電池電壓: 3節串聯12.6V
鋰電池容量：2000mAH
適配器：27W PD充電器
測試板：XSP30C

測試顯示XSP30C測試板連接PD充電器等待3秒左右獲取9V/3A開始給電池充電，此時充電電流2A, 充電至1小時左右，此時電池電壓為12V ，1小時30分鐘左右電池充滿電
