本案例是西門子PLC通過Profinet轉EtherCAT網關將倍福數字量輸入端子盒接入到西門子Profient網絡之中，用于采集端子盒接收到的數據。

配置過程：

網關配置：

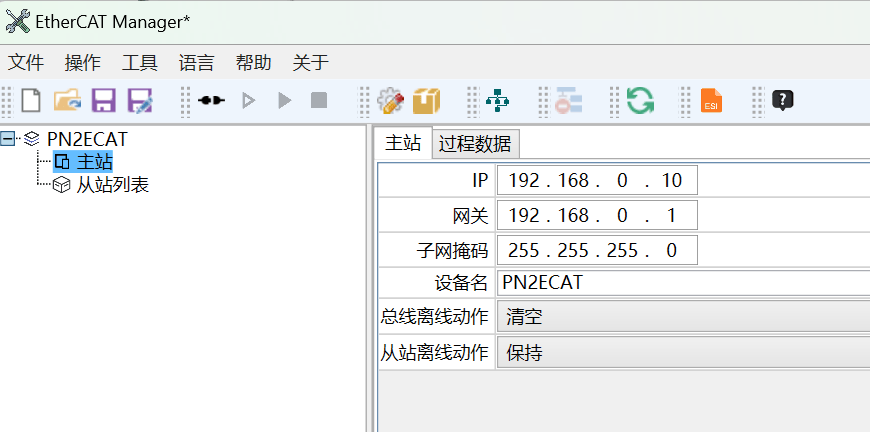

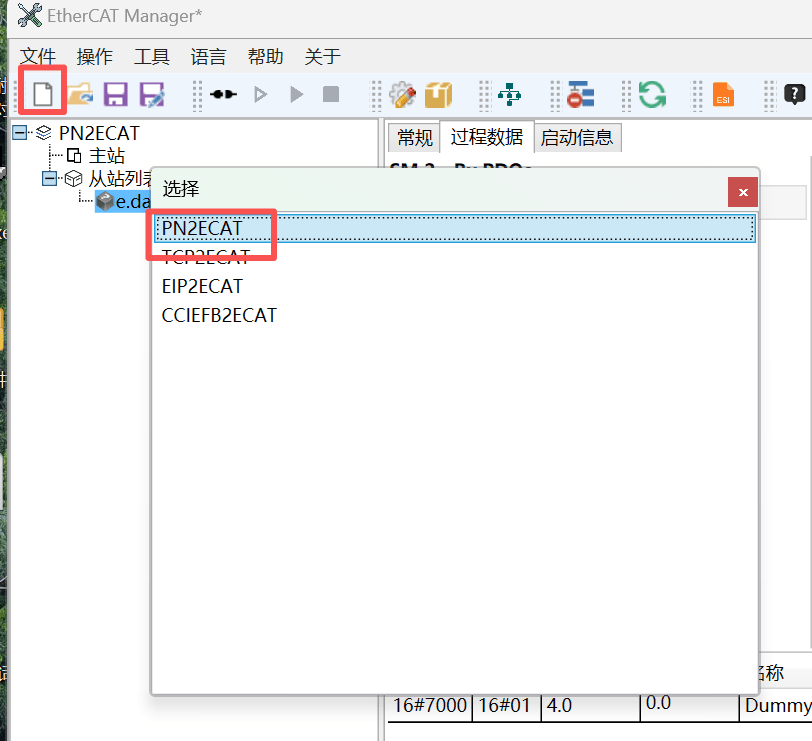

打開網關配置軟件“EtherCAT Manager”并新建項目。根據不通網關型號也可選擇ModbusTCP，Ethernet或者CCLINKIE等，這里選擇PN2ECAT

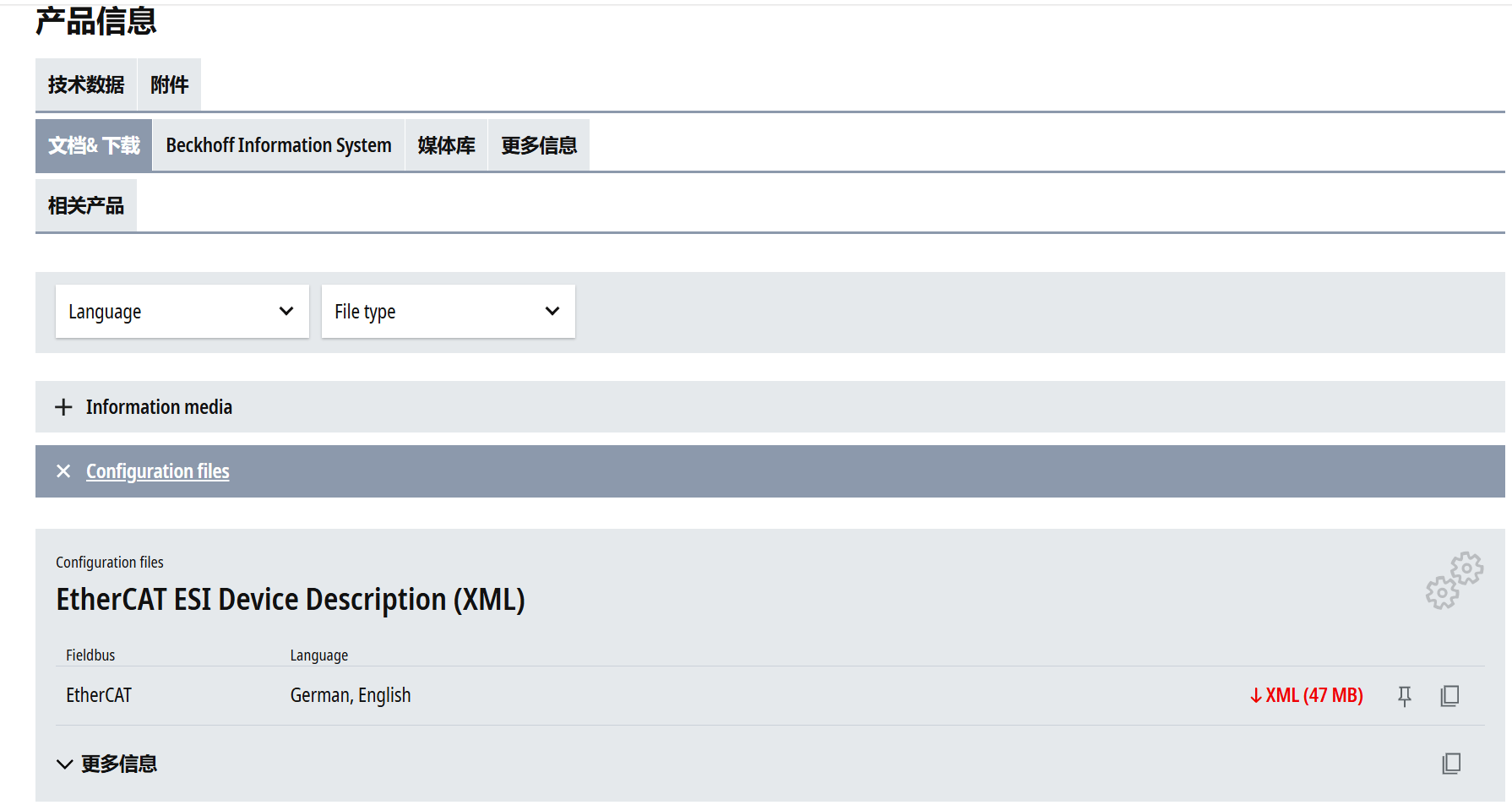

先在官網下載。

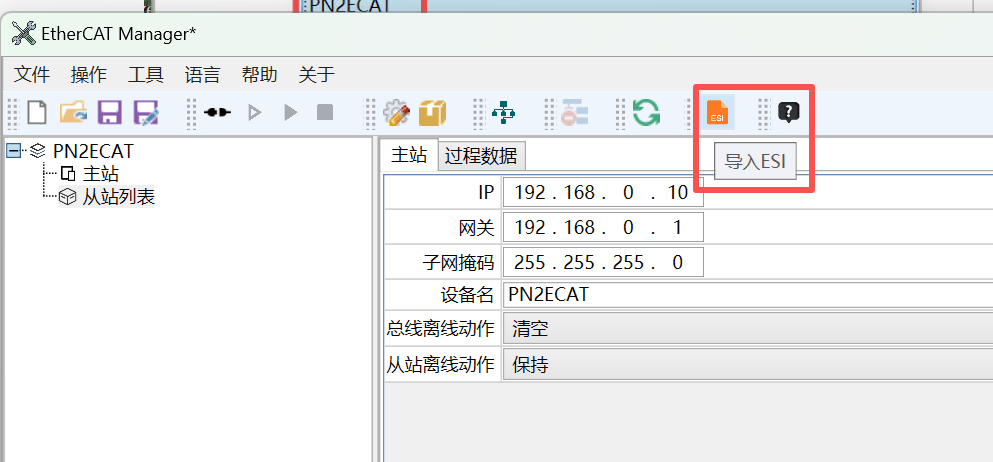

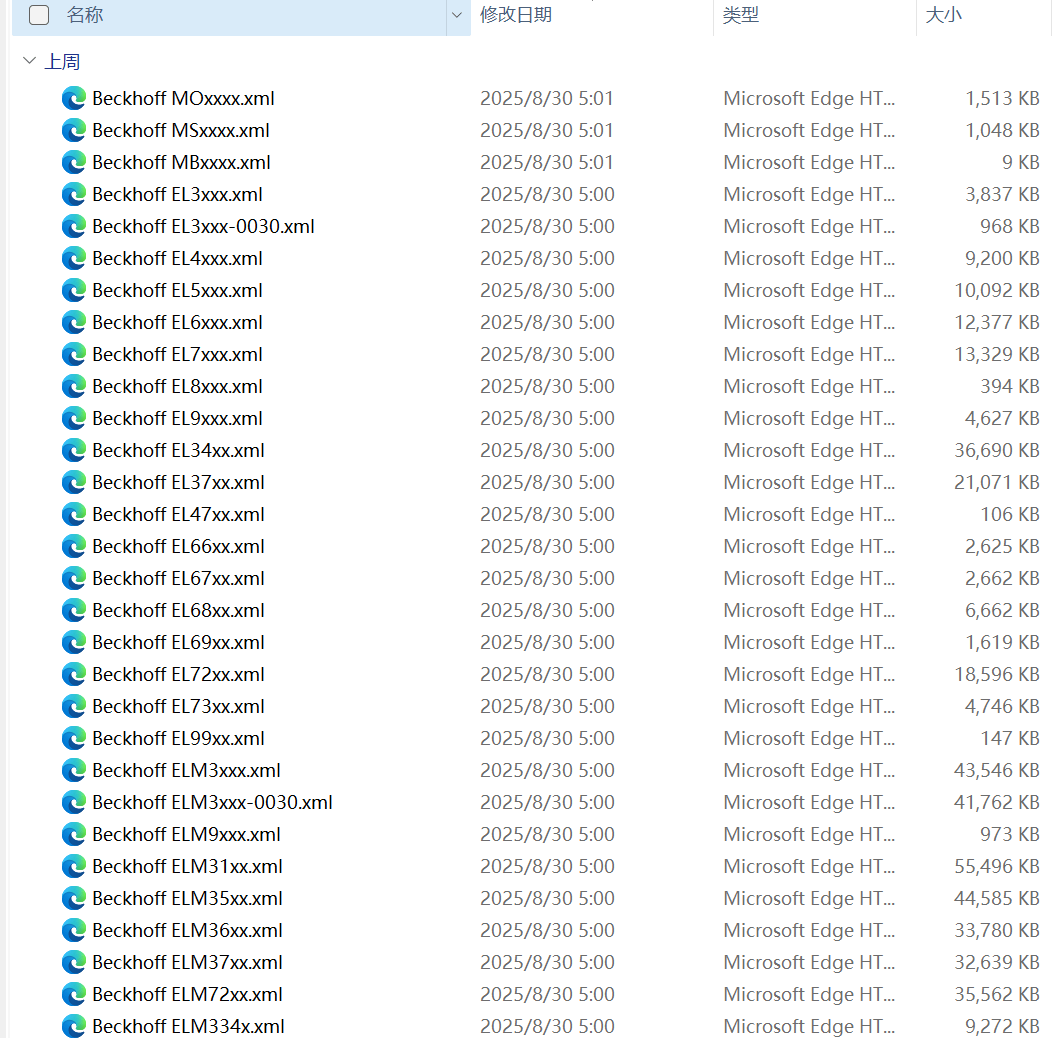

將下載好的ESL文件放置在桌面，并導入到配置軟件

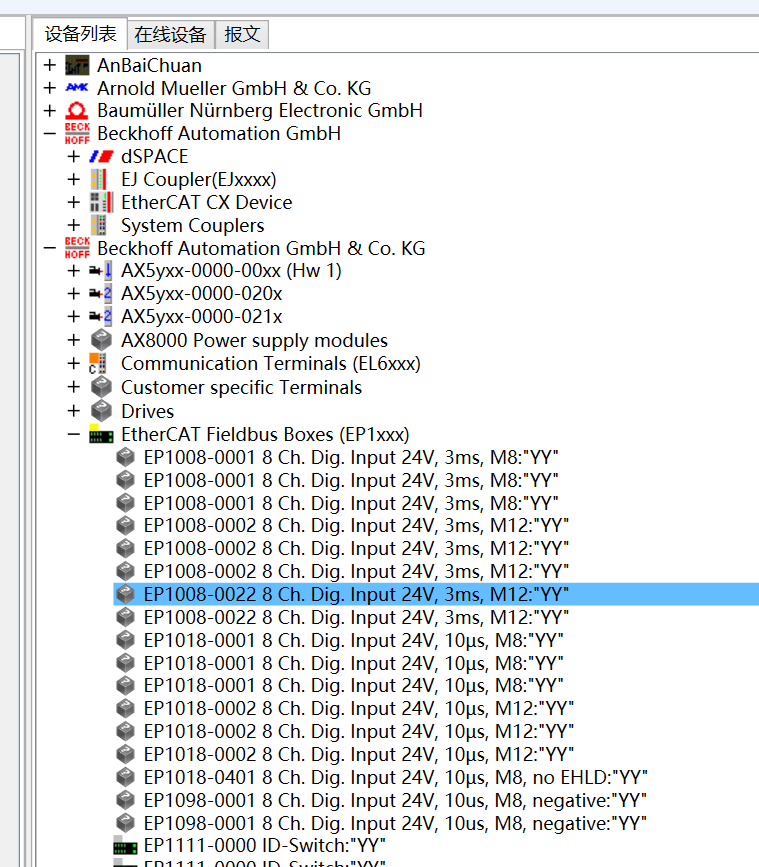

添加從站設備進網關組態。確定型號與選項對應。

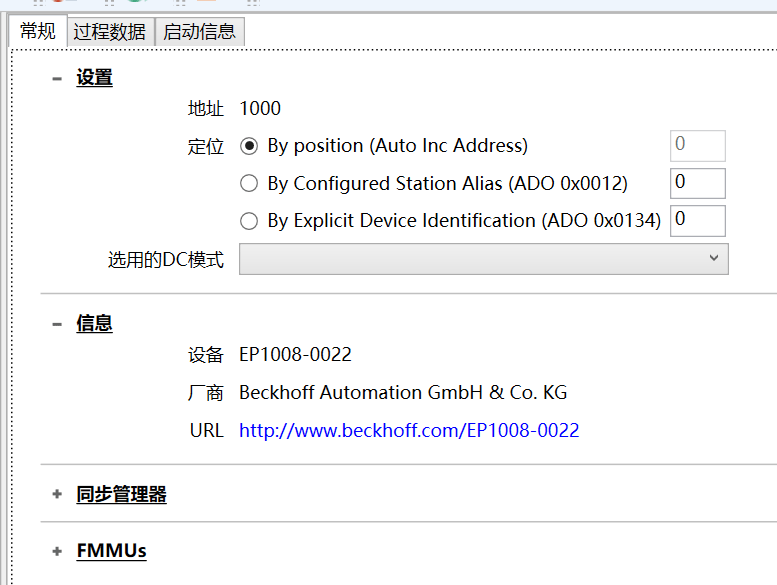

設置好從站的設備地址分配模式，一般默認按連接順序分配即可即可

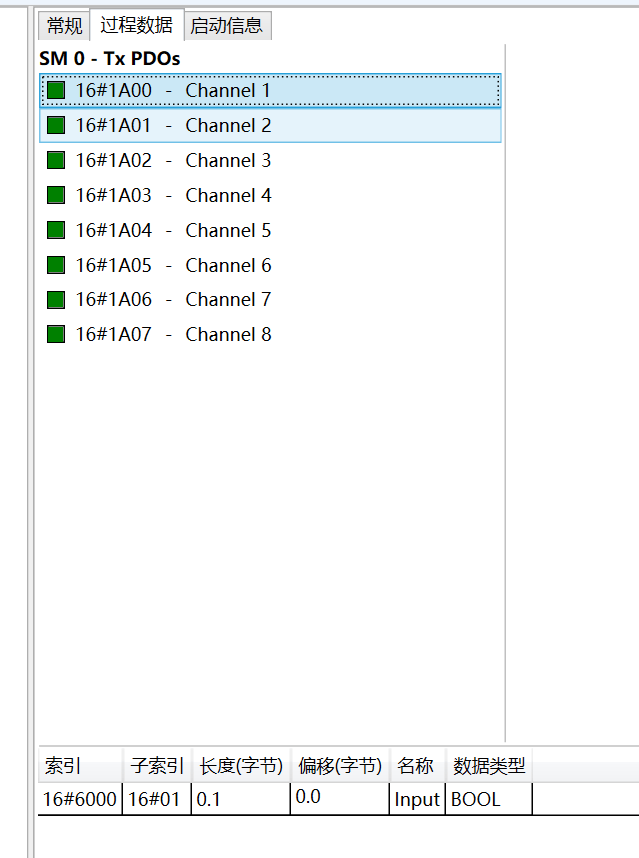

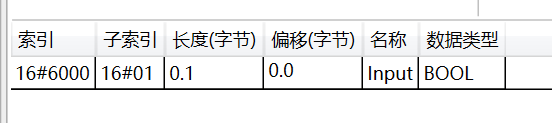

配置過程數據，由于文件內已經把每個PDO的參數固定，故不能進行PDO的參數修改。

設置網關在Profient一側的設備名稱以及IP地址。（與PLC組態保持一致）

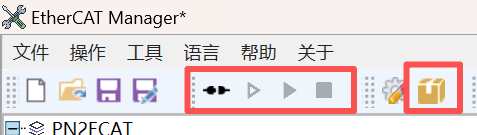

將配置下載進網關，點擊生成-然后依次點擊連接預運行-運行

點擊生成后確認通道偏移已經設置

到此網關配置完成。

PLC配置

打開PLC組態軟件，新建項目并導入網關GSD文件。

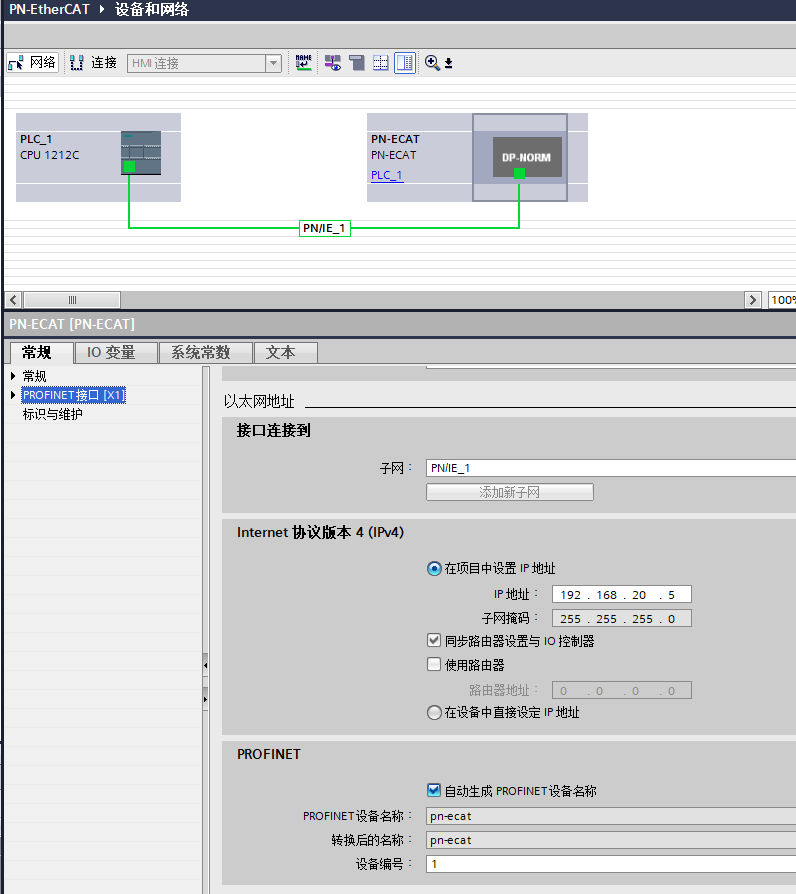

導入網關GSD文件后填寫設備名稱及IP地址。

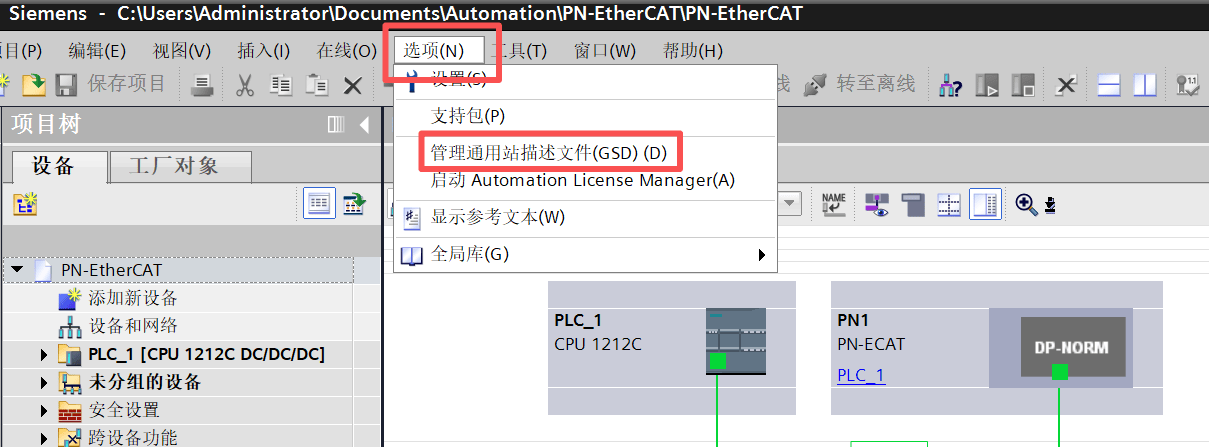

點擊選擇-管理通用站描述文件（GSD）

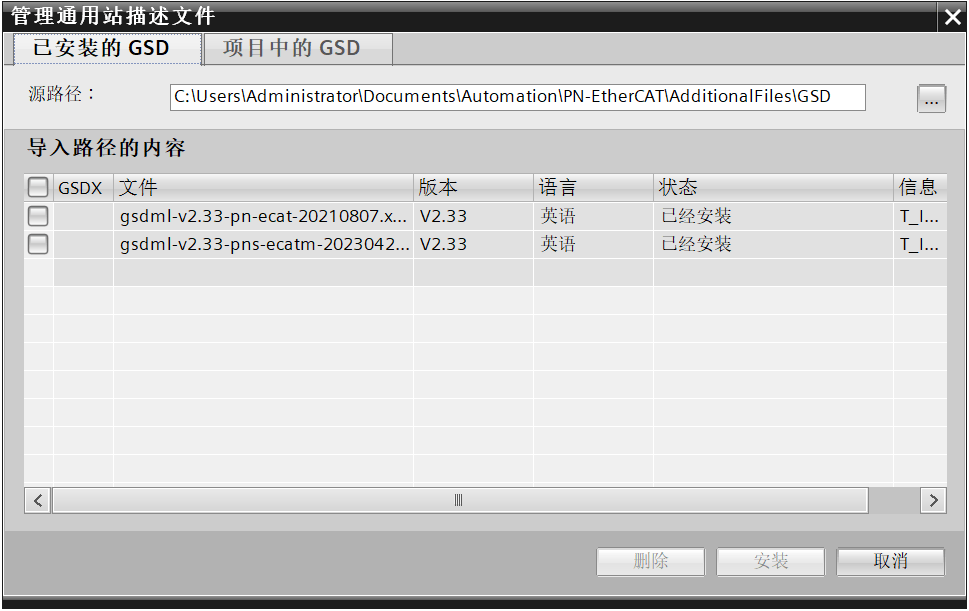

安裝好GSD文件添加設備到組態。（注意檢查GSD文件名稱，如不規范會導致安裝不成功）

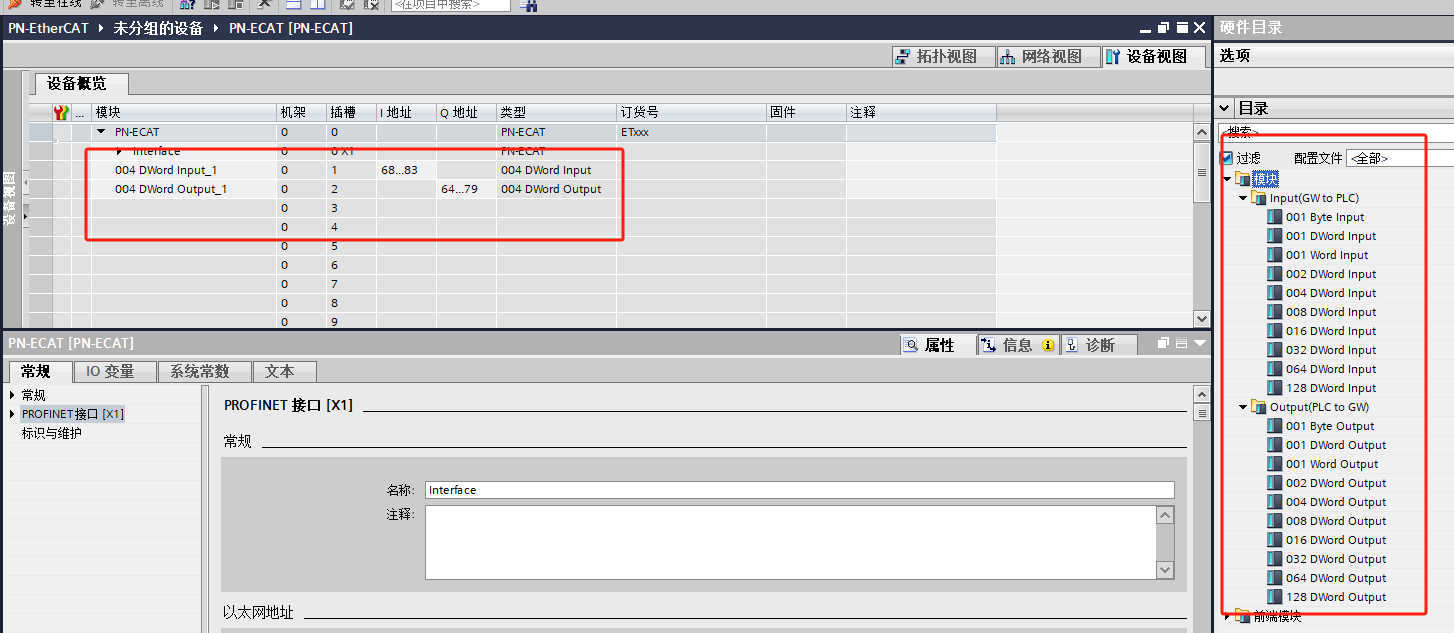

設置好數據的輸入輸出長度。（可大于從站配置的數據長度）

到此網關全部配置完成。
