1 項目背景與系統概述

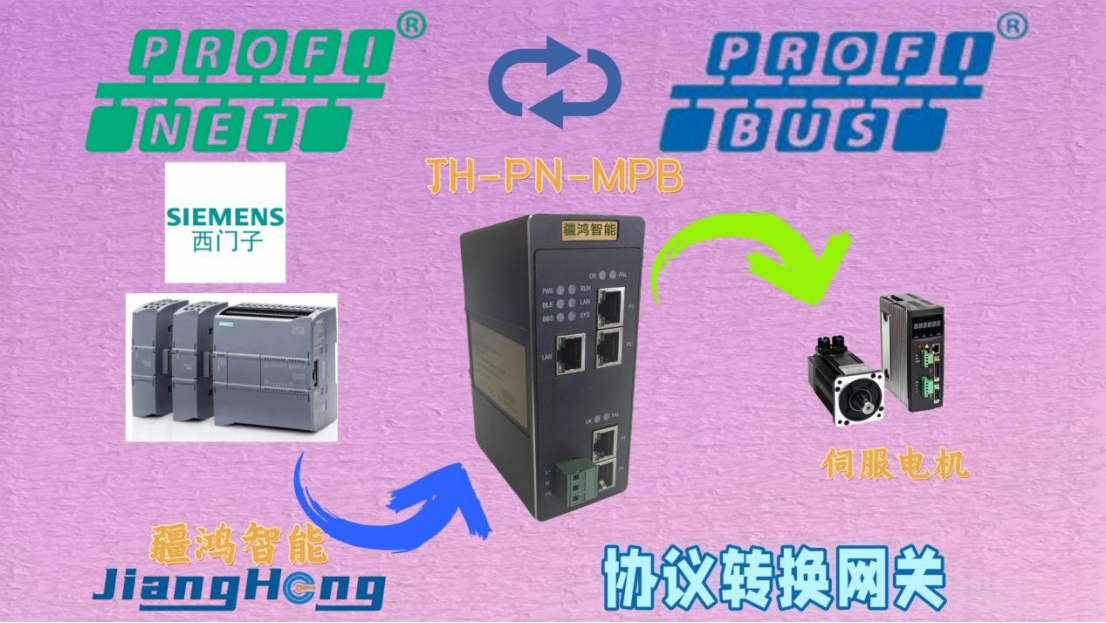

在印刷機械自動化系統中，常常需要整合不同年代的設備與技術。我們近期的一個項目涉及一套由西門子S7-1500系列PLC控制的印刷生產線，其核心需求是將新型PROFINET網絡與已有的PROFIBUS DP伺服驅動器進行無縫對接。伺服驅動器作為印刷精度控制的關鍵設備，僅支持PROFIBUS DP協議，而新PLC主站采用PROFINET作為主干網絡。為解決這一異構網絡通信問題，我們采用PROFINET轉PROFIBUS DP網關設備，實現了PROFINET從站與PROFIBUS DP主站之間的協議轉換，最終完成了系統集成。

2 接口特性：PROFINET從站與PROFIBUS DP主站協同工作

PROFINET作為從站的配置特點

PROFINET是一種基于工業以太網的開放式標準協議，支持實時通信和高度靈活的拓?fù)浣Y(jié)構。在本系統中，PROFINET轉PROFIBUS DP網關設備作為PROFINET網絡的從站設備，通過GSDML文件導入至西門子TIA Portal硬件組態中。其IP地址和設備名稱由PLC統一分配，數據以IO-Link方式周期性交換，實現了PLC對網關的透明化訪問。

PROFIBUS DP作為主站的控制機制

網關的另一側作為PROFIBUS DP主站，負責管理連接的多臺伺服驅動器（DP從站）。我們通過配置網關的GSD文件，設定各伺服驅動器的站地址、數據傳輸格式及波特率（通常為1.5 Mbps）。PROFIBUS DP采用主從輪詢機制，網關按周期讀取伺服驅動器的狀態字、實際位置等數據，并下發控制字和目標位置指令。其高抗干擾性和實時性能滿足印刷機對運動控制的嚴格要求。

系統集成中的關鍵點

在實際調試中，需注意兩方面的問題：一是PROFIBUS DP網絡的物理層質量，包括終端電阻的設置和電纜屏蔽，以避免數據丟包；二是PROFINET與PROFIBUS DP之間的數據映射關系，必須在網關配置軟件中明確定義輸入/輸出字節長度及數據類型，確保數據解析無誤。

3 總結

通過PROFINET轉PROFIBUS DP網關，我們成功將傳統的PROFIBUS DP伺服設備集成到新一代PROFINET自動化系統中。這一方案既保護了原有設備投資，又提升了系統的擴展性和可維護性。在工業網絡升級過程中，合理使用協議轉換網關是平衡技術先進性與成本效益的有效手段，尤其適用于印刷機械這類對實時性和精度要求較高的應用場景。
