在物聯網蓬勃發展的當下，低功耗廣域網（LPWAN）技術至關重要，LoRaWAN 憑借低功耗、廣覆蓋等優勢脫穎而出。接下來，就帶大家深入了解 LoRaWAN 的網絡架構。

1 LoRaWAN 架構基礎

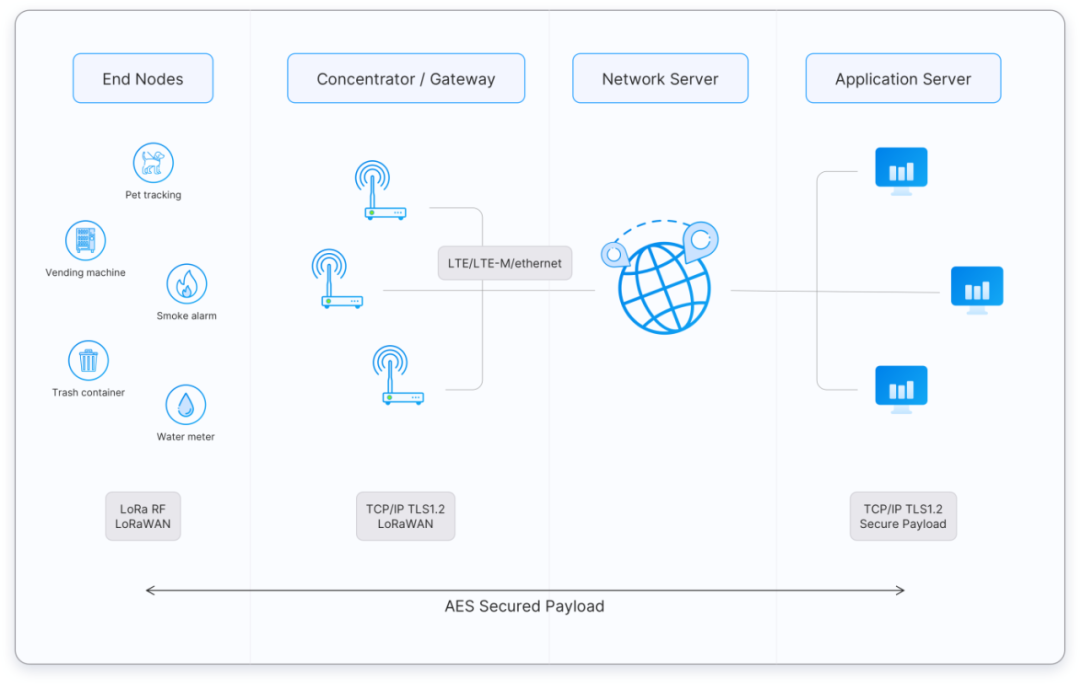

LoRaWAN 是 LoRa 聯盟制定的基于 LoRa 的低功耗廣域網，采用星型拓?fù)浣Y(jié)構，能提供低功耗、可擴展、安全的長距離無線連接。其體系結構主要由終端設備、網關、網絡服務器和應用服務器組成。

1.1 終端設備（End Devices）

終端設備集成 LoRa RF 調制芯片，多為電池供電，通過網關接入網絡，遵循 ALOHA 隨機訪問協議。根據應用需求，分為三個類別：

1.1.1 Class A

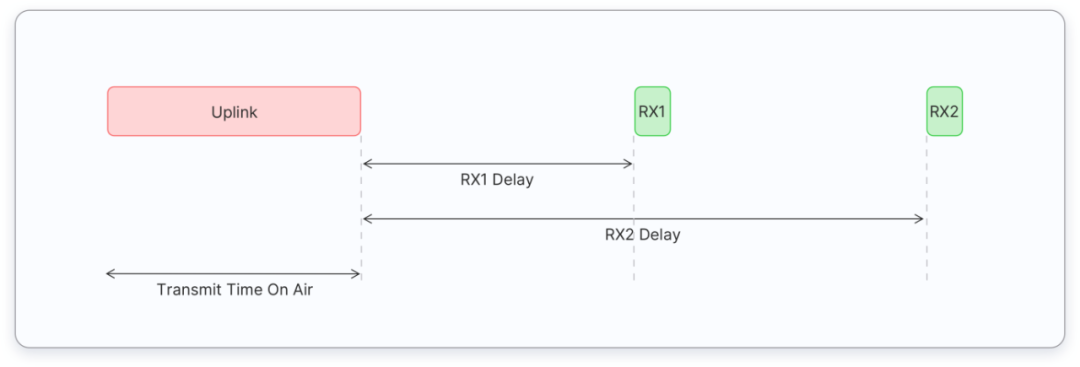

默認且功耗最低，通信由設備發起，上行后有兩個短下行窗口，可長時間休眠，適合上行需求多、下行不頻繁的場景，如智能電表數據采集。

1.1.2 Class B

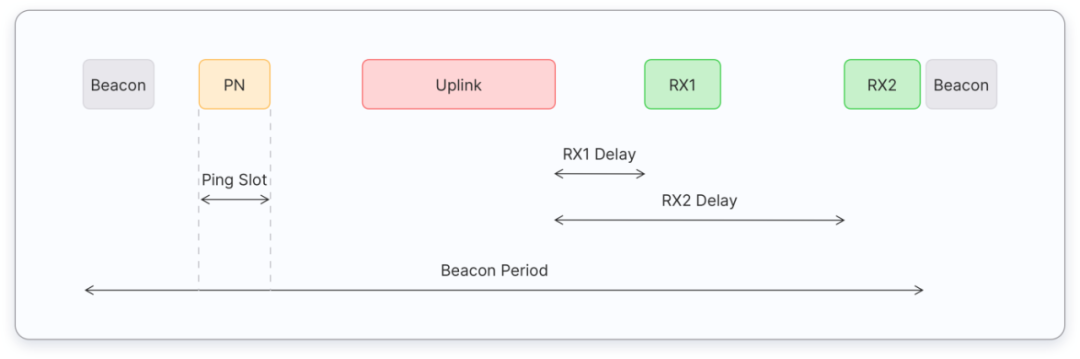

在 Class A 基礎上，通過周期性信標同步，定時打開 "ping 時隙" 接收下行數據，平衡了功耗與下行確定性，適用于遠程控制類應用。

1.1.3 Class C

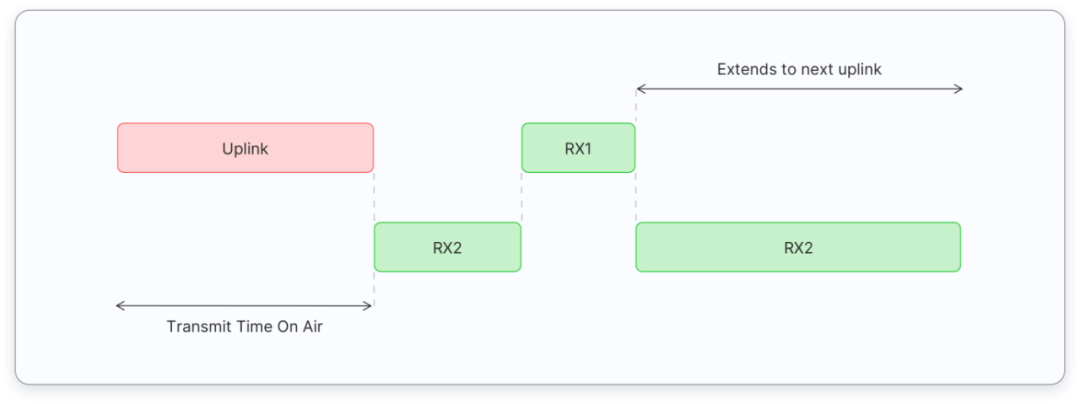

幾乎持續打開接收窗口，僅傳輸時關閉，實現極低延遲，但功耗較高，常用于實時性要求極高的場合，如工業自動化設備監控。

1.2 網關（Gateways）

網關是網絡的橋梁，借助蜂窩、光纖等多種鏈路連接服務器，并注冊到網絡服務器。終端設備上行消息會被多個網關接收，再轉發至網絡服務器，經去重選優保障數據準確，還能實現低成本定位。網關工作在物理層，分室內、室外兩種類型，室內適合建筑內部，室外則用于開闊區域和高處。

1.3 網絡服務器（Net Server）

網絡服務器管理終端設備與應用服務器間的數據通信，負責設備身份驗證、消息去重、加密、確認及尋址，通過監聽端口接收網關數據，經編解碼、解密和解析后轉發給應用服務器。

1.4 應用服務器（Application Server）

應用服務器運行各類應用程序，通過網絡服務器接收終端設備數據，處理后返回指令。以智能農業為例，可分析土壤數據，控制灌溉設備。

2 LoRaWAN 網絡通信流程

2.1 上行通信

終端設備按計劃將采集數據以特定 LoRa 物理層格式封裝發送，網關接收后整合自身信息，通過 TCP/IP 傳至網絡服務器，經去重、解密等處理后轉發給應用服務器。

2.2 下行通信

應用服務器生成指令，經網絡服務器加密后，根據設備信息通過合適網關發送，不同類型設備按各自規則接收。

3 LoRaWAN 網絡的安全機制

LoRaWAN 采用多層安全方案，終端設備有 OTAA 和 ABP 兩種激活方式。OTAA 激活時，設備通過特定信息申請入網，服務器驗證后生成會話密鑰，用于后續加密和校驗；ABP 則將密鑰硬編碼，操作簡單但靈活性差。此外，幀計數器機制通過更新計數，防止重放攻擊。

4 LoRaWAN 的應用場景

LoRaWAN 在多領域廣泛應用。智能城市中，優化交通、控制照明；農業物聯網里，監測環境、控制設備；環境監測時，實時采集各類參數，為決策提供依據。

LoRaWAN 網絡架構憑借其精妙設計，為物聯網通信提供可靠保障。隨著技術發展，它將在更多場景發揮價值，推動物聯網進一步普及。
