LM2754 是一款集成式低噪聲、大電流開關電容器 DC/DC 轉換器，具有四個穩壓電流吸收器。該器件經過優化，可并聯驅動 1 至 4 個大功率白光 LED，最大電流為 800mA。通過根據 LED 正向電壓和電流要求主動選擇適當?shù)脑鲆?，在輸入電壓范圍?nèi)實現最大效率。

兩個外部低功耗電阻器為割炬和閃光模式設置所需的電流。TX引腳允許器件在閃光脈沖期間強制進入割炬模式，從而允許RF功率放大器脈沖和閃光/割炬模式之間的同步。為了保護器件和閃光燈 LED，內部超時電路會在長時間閃光模式出現故障時關閉 LM2754。內部軟啟動電路限制啟動期間的浪涌電流量。

LM2754 采用小型 24 引腳熱增強型 WQFN 封裝。
*附件：lm2754.pdf

特性

• 高達 800mA 的輸出電流
• 寬工作輸入電壓范圍：2.8V至5.5V
• 并聯驅動 1、2、3 或 4 個 LED
• 能夠通過SEL引腳禁用一個電流吸收器，以容納3-LED閃光燈模塊
• 超時電路將閃光持續時間限制為 1 秒
• TX 輸入確保與 RF 功率放大器脈沖同步
• 自適應 1 倍、1.5 倍和 2 倍增益，可實現最高效率
• 1MHz恒頻工作
• 輸出電流限制
• 真正的關斷輸出斷開
• <1μA關斷電流
• 內部軟啟動限制浪涌電流
• 無需電感器
• 不含 LED 的總解決方案尺寸 <28mm^2^
• 薄型 24 引腳 WQFN 封裝 （4mm x 4mm x 0.8mm）

參數

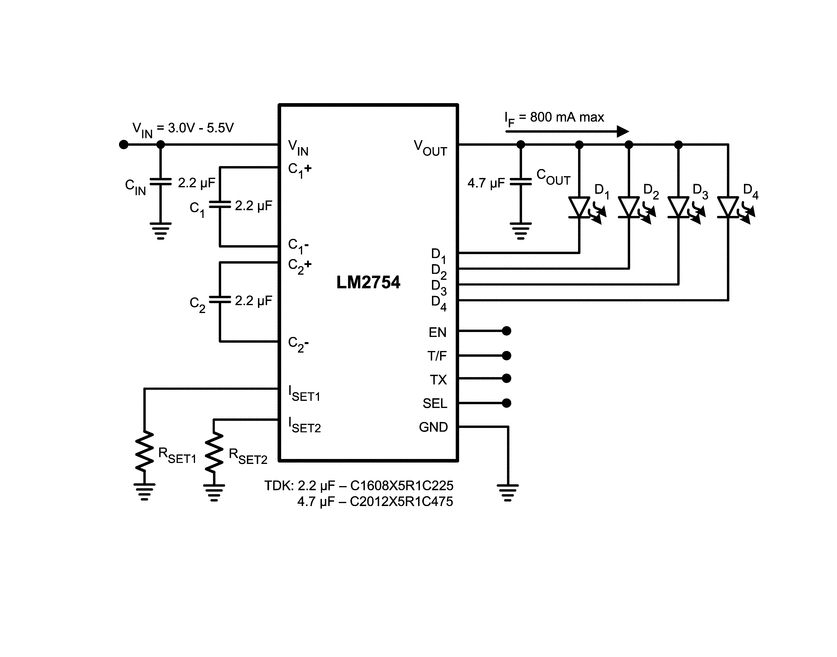

方框圖

?1. 產品概述?
LM2754是德州儀器（TI）推出的高效開關電容DC/DC轉換器，專為驅動1至4顆并聯高功率白光LED設計，最大輸出電流800mA。其核心特點包括：

• ?輸入電壓范圍?：2.8V至5.5V，適配便攜設備電源。
• ?多模式驅動?：支持1x、1.5x、2x自適應增益切換以優化效率。
• ?保護功能?：內置1秒超時保護（Flash模式）、電流限制及熱關斷。
• ?封裝?：24引腳WQFN（4mm×4mm×0.8mm），總解決方案面積<28mm2。

?2. 關鍵特性?

• ?電流控制?：通過外部電阻（RSET1/RSET2）設置Torch（常亮）和Flash（閃光）模式電流，公式為：ILED=800×(1.25VRSET)ILED ? =800×(RSET?1.25V?)
• ?邏輯控制引腳?：
  • ?EN?：使能控制（高電平=Torch模式）。
  • ?T/F?：切換Torch/Flash模式（高電平=Flash）。
  • ?TX?：同步RF功率放大器脈沖，強制Torch模式。
  • ?SEL?：禁用D4電流以適配3-LED模塊。

?3. 應用場景?

• 手機攝像頭閃光燈
• 數碼相機閃光模塊
• 便攜設備電源（DSP、MP3播放器等）

?4. 設計要點?

• ?電容選擇?：推薦低ESR陶瓷電容（X7R/X5R），輸出電容需≥4.7μF（10V）。
• ?熱管理?：PCB需優化散熱布局，WQFN封裝熱阻θJA=42°C/W，避免結溫超過125°C。

?5. 安全與保護?

• ?絕對最大額定值?：輸入電壓≤6V，結溫≤150°C。
• ?故障保護?：輸出短路電流限制1.2A（典型值），熱關斷閾值150°C。

?6. 修訂與封裝?

• 文檔版本SNVS463A（2013年5月修訂）。
• 封裝選項：WQFN-24（RTW0024A），符合RoHS標準。
